Cisco——DHCPv6小实验

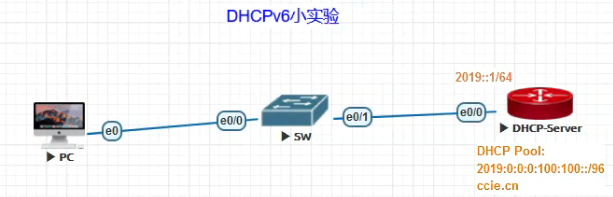

一、拓扑

二、要求：

1.在DHCP-Server上配置IPv6的地址池——2019:0:0:0:100:100::/96，域名为ccie.cn。

2.DHCP-Server的接口e0/0上的IP地址为2019::1/64。

3.PC通过DHCP-Server获得IP地址及其它信息，如域名、DNS等。

三、配置过程

1.基本IP地址配置

配置完成后，查看其IP地址如下：

可看到其获得一个LLA地址和一个AGUA地址。

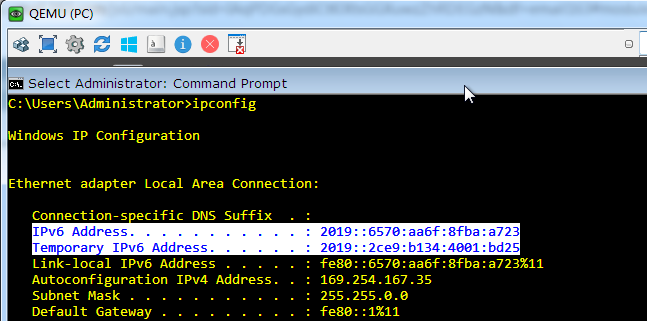

2.在PC上查看，是否可以获得IPV6地址

从上面可以看到此时PC已经获得了两个IPV6地址，这是由于PC10通过发送RS报文（133报文），从DHCP-Server的接口上收到RA报文（134报文），在RA报文中携带有其接口e0/0的IPV6前缀2019::/64，当PC收到该前缀后，通过MAC地址生成接口ID，最后组成而成，这个就是第1个IPV6地址2019:6570:aa6f:8fba:a723的由来。

由于PC为Windows系统，还会随机生成一个接口ID，这样和2019::/64的前缀组合起来，形成一个临时地址，即2019::2ce9:b134:4001:bd25的由来。

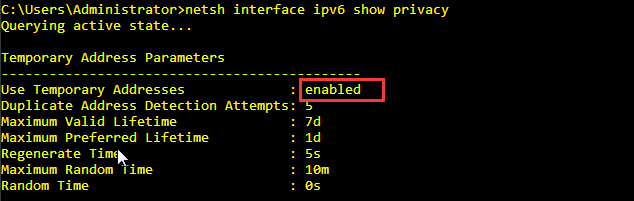

而在实际当中，这个临时地址常常影响网络的性能，并且会产生一些错误，故必须将其关闭，下来我们关掉这个临时地址如下：

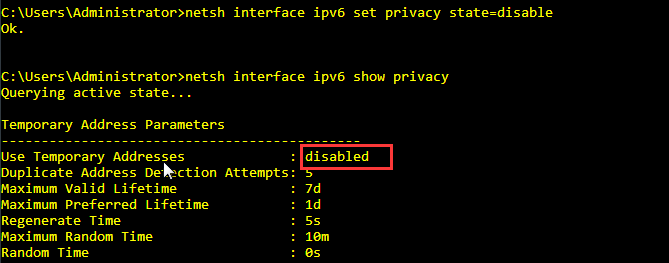

从上图可看出，当前临时地址的状态为enable，下面将其修改为disable

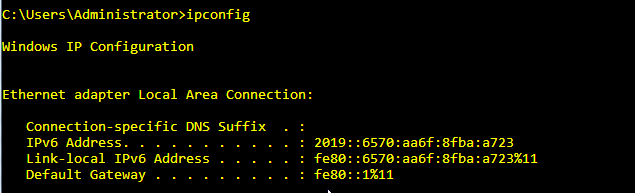

关闭并重打开网卡，查看PC的IP地址

可以看到临时地址已经被删除。

3.DHCP-Server中配置DHCPV6地址池

此处，在DHCP-Server中配置了一个地址—POOL_IPV6，并通过固定前缀的方式，确定地址范围，即自动下发2019:0:0:0:100:100/96的地址。

特别注意，此时没有在地址池中下发网关地址。

4.DHCP-Server上启用地址池，并配置DHCPV6有状态方式

这里特别要注意：IPV6中的自动获得IP地址是通过M、O位进行管制的，当M=1时，不管O位是0还是1，都是DHCPV6有状态方式。

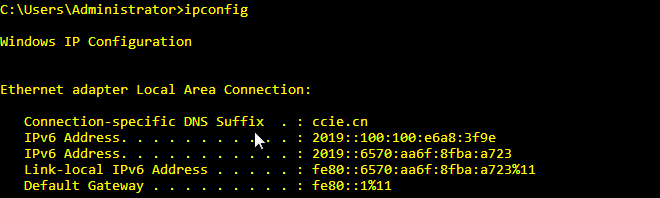

5.查看PC上的IP地址

关闭并重启网卡后，查看IP地址

此时可以发现PC上拥有2个IPV6地址，通过对比发现，第1个IPV6地址是通过DHCPV6的地址池获得的，而第2个是通过RA报文中携带的前缀2019::/64，结合MAC地址，自动生成的。

那么这里就存在1个问题，该PC同时拥有2个IPV6地址，其中一个由RA报文自动生成的，这样就会造成网络中的一些问题，那么为了消除这些问题，就必须让PC不能通过RA报文自动生成IPV6地址，即让DHCP-Server发送RA报文时，不携带IPV6前缀地址，这样PC收到RA报文后，是无法自动生成IPV6地址的，从而避免了一台PC，两个IPV6地址的问题。

6.清除RA报文的地址前缀

通过上面的语句，使DHCP-Server向PC发送RA报文时，不携带IPV6地址前缀。

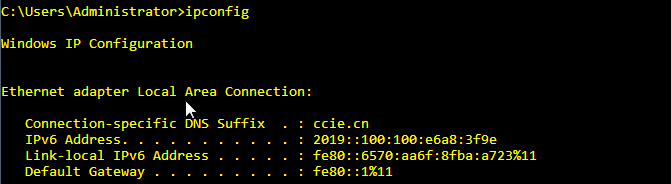

7.查看PC的IP地址

此时可以看到，PC上仅剩余一个IPV6地址，通过分析，明显可以看出，其是通过DHCPV6服务器（由路由器DHCP-Server充当）下发来的。

8.接着查看DHCP-Server上的相关信息

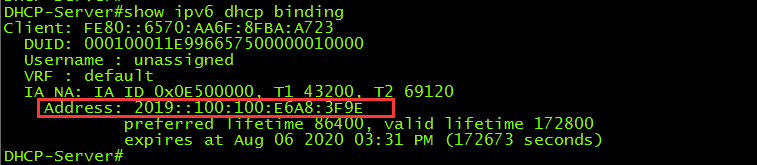

可以在DHCP-Server上看到客户端的IP地址为2019::100:100:E6A8:3F9E，与PC获得的IP地址相一致。

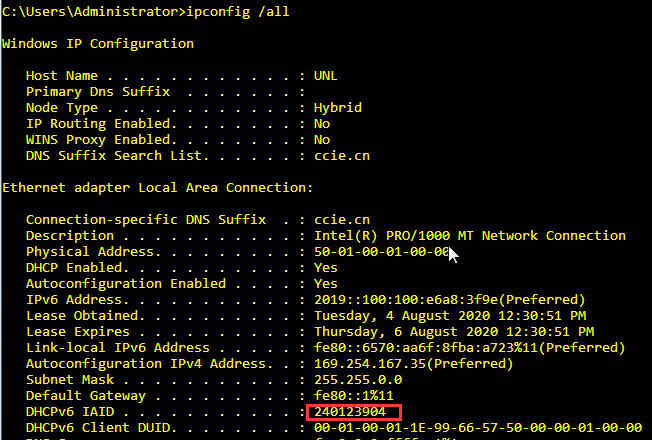

还可以看到客户端的IAID是0x0e500000，在PC上查看

其IAID为240123904，通过计算器转换，即为0x0E500000。

也许有朋友会想，清除PC通过RA报文自动获得IP地址，可以让DHCP-Server不发送RA报文，那么这种想法是否正确，我们试验下，现通过在DHCP-Server上关闭RA报文的发送功能，

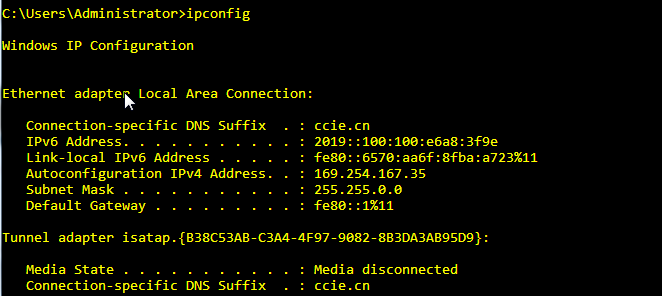

从上面可以看到此时，PC还能正常获得IP地址。

从这里可以看到，在有状态DHCPV6模式下，PC从DHCPV6服务器上获取IP地址时，不需要RA报文的参于。

END
