基于51单片机LCD1602显示

要在1602上显示字符，要大概明白1602液晶显示屏工作原理。
一般的液晶显示器(Liquid Crystal Display, LCD) 的主要原理是以电流刺激液晶分子产生点、线、面并配合背部灯管构成画面。
1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。1602LCD是指显示的内容16×2，即最多只能显示32个字符。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形。5X7点阵可以看做5行7列等间距分布的led灯，每一个灯相当于一个像素点，你要表达的字母或者数字都是由这些像素点组成的。只需控制灯的亮灭就可以了。
一般1602一共有16位引脚。（引脚作用如下表）

编号	符号	引脚作用	编号	符号	引脚作用
1	VSS	电源正级	9	D2	数据口
2	VDD	电源地	10	D3	数据口
3	VO	液晶显示对比度调节（即亮度需要接滑动电阻）	11	D4	数据口
4	RS	数据命令选择端（H\L）	12	D5	数据口
5	RW	读写选择端（H\L）	13	D6	数据口
6	E	使能端	14	D7	数据口
7	D0	数据口	15	BLA	背光电源正极
8	D1	数据口	16	BLK	背光电源负极

明白了引脚后，就可以将引脚链接到单片机用单片机I\O口来控制每一个引脚来让1602显示字符。编程用到的主要管脚不过三个，分别为：RS（数据命令选择端），R/W（读写选择端），E（使能信号）;编程便主要围绕这三个管脚展开按照时序进行初始化，写命令，写数据。基本操作如下：
(1) 读状态：输入：RS=L, RW=H,E=H 输出：D0-D7=状态字。
(2) 写指令：输入：RS=L, RW=L,D0-D7=指令码，E=H，输出：无。
(3) 读数据：输入：RS=H, RW=H,E=H 输出：D0~D7=数据。
(4) 写数据：输入：RS=L，RW=H，D0-D7=数据，E=高脉冲，输出：无。

由于此次是让1602显示我们让1602显示的字符所以使用向1602写指令，写数据具体操做代码如下：

//写指令代码
void write_com(uint com){


	E=0;
	RS=0;
	P0=com;
	delay_ms(5);//软件延时
	E=1;
	delay_ms(5);
	E=0;
}

//写数据代码
void write_date(uint date){


	E=0;
	RS=1;
	P0=date;
	delay_ms(5);//软件延时
	E=1;
	delay_ms(5);
	E=0;
}

写指令就是向1602发送设置指令，如在那一行显示，从这一行的什么位置开始，显示时是滚动显示还是静态显示。
写数据就是将我们想要显示的字符用循环的方式写入1602。
显示指令设置（具体如下表）

指令码	功能
0 0 1 1 1 0 0 0	设置16X2显示，5X7点阵，8位数据口
0 0 0 0 1 D C B	D=1开显示: D=0关显示；
	C=1显示光标: C=0不显示光标
	B=1光标闪烁; B=0 光标不显示
0 0 0 0 0 1 N S	N=1当读或写一个字符后地址指针加1,且光标加1
	N=0当读或写一个字符后地址指针减1,且光标减1
	S=1，当写一个字符时，整屏显示左移(N=1)或右移(N=0), 以得到光标不移动而屏幕移动的效果
	S=0，当写一个字符时，整屏显示不移动
0 0 0 1 0 0 0 0	光标左移
0 0 0 1 0 1 0 0	光标右移
0 0 0 1 1 0 0 0	整屏左移，同时光标跟随移动
0 0 0 1 1 1 0 0	整屏右移，同时光标跟随移动

将以上所需要的指令通过写指令函数写入1602来设置1602就是1602初始化，这次我们要让1602显示一行字符，初始化代码为：

void write_init(){


	E = 0;
	write_com(0x38);//开显示
	write_com(0x0c);//开显示不显示光标
	write_com(0x06);//写一个字符指针加1
	write_com(0x01);//清屏
	write_com(0x80);//设置数据指针起点
}

将以上设置好然后就可以用写数据将想要显示的显示在1602上了
代码如下

#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbit	RS=P3^1;
sbit	E=P3^2;
uchar code table[]="Welcome to china";
void delay(ms){


uint i,j;
	for(i=0;i<ms;i++){


	for(j=0;j<123;j++){


	}

	}
}
void write_com(uchar com){


	E=0;
	RS=0;
	P0=com;
	delay(5);
	E=1;
	delay(5);
	E=0;
}

void write_data(uchar dat){


	E=0;
	RS=1;
	P0=dat;
	delay(5);
	E=1;
	delay(5);
	E=0;
}

void init(){


    write_com(0x38);
	write_com(0x0c);
	write_com(0x06);
	write_com(0x01);
}

void main(){


	uint i;
	init();
	write_com(0x80+0x40);
	for(i=0;i<16;i++){


	write_data(table[i]);
		delay(5);
	}while(1);//这里是防止1602一闪一闪的显示就让代码跑一边在显示完后就停在那

}

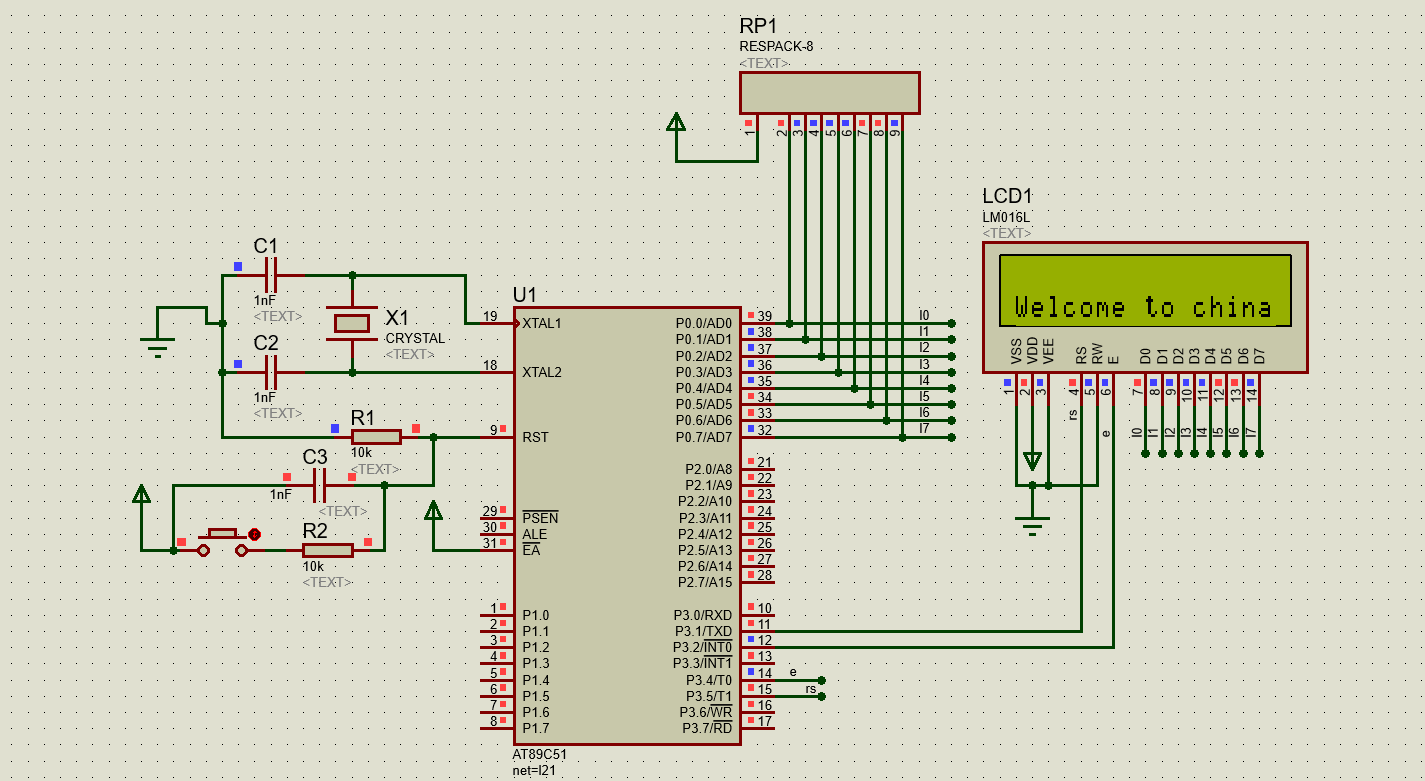

仿真结果如下
在这里插入图片描述
