1.数据是GIS的血液
数据是GIS的血液，为什么这么说呢？GIS作为一种生产工具，没有数据相当于没有材料，更别提产品了，俗话说“巧妇难为无米之炊”，就是这个道理。
但是就目前的工作来讲，数据本身有很多问题：
①数据是难以获取并且很昂贵的，以遥感数据为例，多光谱，高光谱，雷达，这些数据产品，生产公司就那么几家，根本没有挑选的的余地，而且遥感影像的购买费用惊人，投入大一般的公司也只能使用免费的数据，但是免费就意味着：稳定性差，数据时间分辨率，空间分辨率低这些是有些企业项目无法接受的。
②其次，最后，是现有数据参差不齐，且不说生产人员受到各种坐标系下数据的折磨，就是数据本身的组织形式：CAD图纸，MapGIS，Arcgis，BIM，这些相互之间的转化也存在很大的问题。
本周我就遇到了从CAD图纸中提取地理信息的问题，做完之后让我感到收获巨大，因此把它分享给大家。
（欢迎各位补充）
2.CAD数据中获取地理数据
以为公司有一个项目，但是项目甲方（太懒惰不想找）只给了项目相关的CAD图纸，要做到地图上数据只能自己提取了，这可祸祸死老夫了。

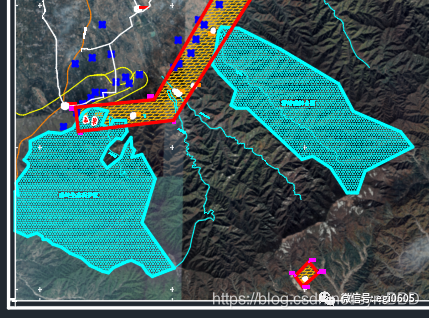

首先大家先看一下数据，这个是项目的CAD图纸的一角。
那么当咋们拿到这么一张图，有哪些方法获取地理信息呢？大家可以都说说，我自己总结了三个方法：
①将CAD图纸导出成PDF格式，然后PDF转换为图片以后加载于Arcgis桌面软件中，使用地理配准方式，将图纸配准到合适的位置。（注意：计算投影坐标系代号，选择正确的投影）
②使用FME工具，将CAD图纸中的图层转换为arcgis中的图层，简单快捷，但是存在问题（坐标信息是基于CAD图纸中的坐标的，一次转换后结果是否正确完全取决于图形在CAD坐标是否正确）。
③将CAD图纸直接导入Arcgis桌面软件中（版本太低可能不支持，作者版本arcgis pro 2.5），然后将需要的图层导出，当然这样做的基础也是图层有正确的坐标。
接下来我会对每种方式的做法和步骤做一个介绍，有什么不对的，大家提出来哈。
①CAD——PDF
在这种做法下，不需要对图纸进行调整，步骤如下：

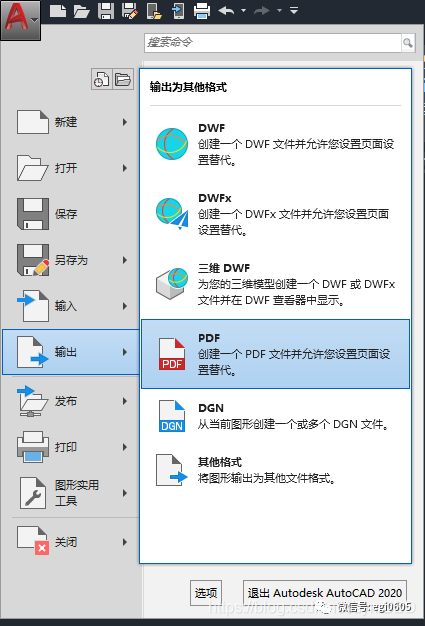

打开输出界面。

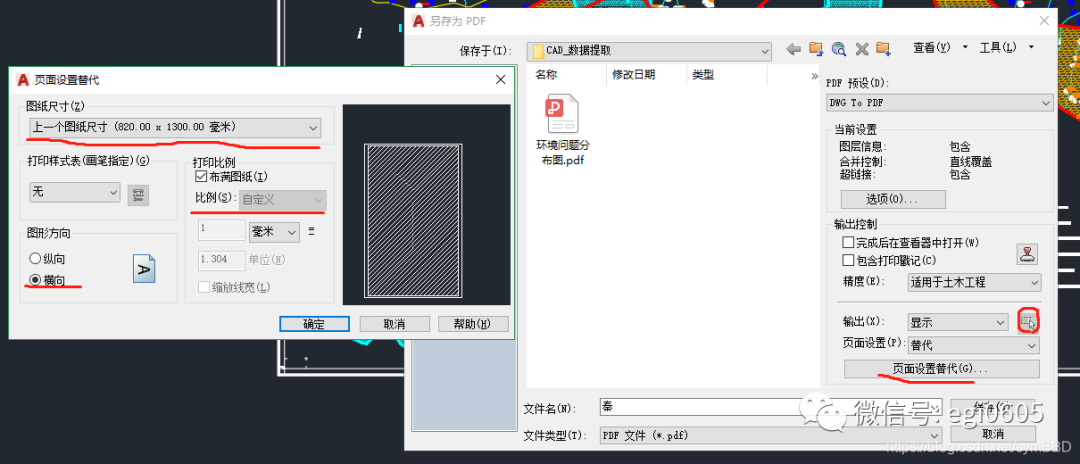

先选择输出范围（用光标选择出自己图纸的范围），然后设置页面的尺寸（看自己的图的大小，图大，纸就选大一点），然后设置图纸的比例（这里尽量使用图纸上标注的比例尺，这样的话，输出的PDF是最清晰的）。
导出图纸以后可以使用“硕光PDF转换器”，将其转换成tiff格式图片，然后将图片加载于arcgis中，使用地理配准，将图片配准到合适的位置，然后就是GIS专业第一节课：矢量化栅格图层。
②使用FME
FME是一个数据格式转换工具，可以将各种各样格式的数据，转换成各种各样的数据，当然这个对于很多人来讲也是一个新工具，因此需要时间学习。这里大家自己百度找资料哈，我就不说了，我现在介绍一下步骤：

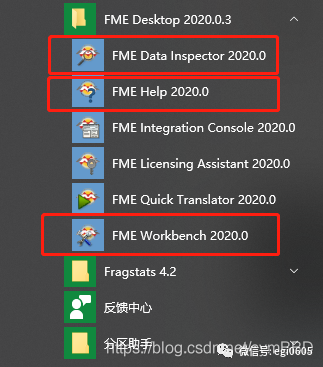

下载并安装FME后会有这样一个文件夹，FME data inspector是用来查看数据的，对处理前后的数据都可以查看。FME help主要是帮助文档，是最详细的FME的学习资料。FME workbench是数据转换工具，在这个工具里进行数据转换。

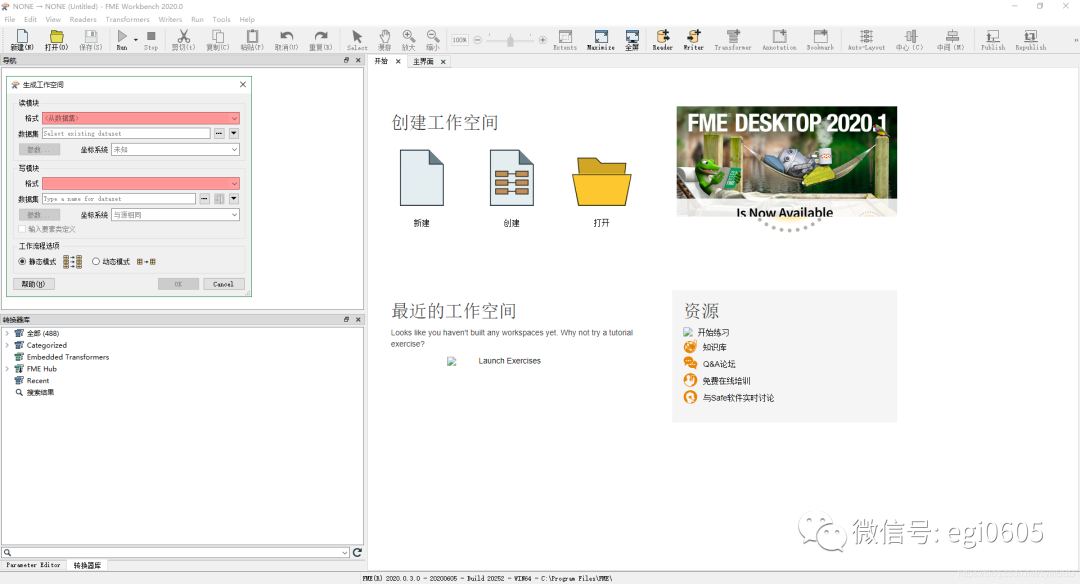

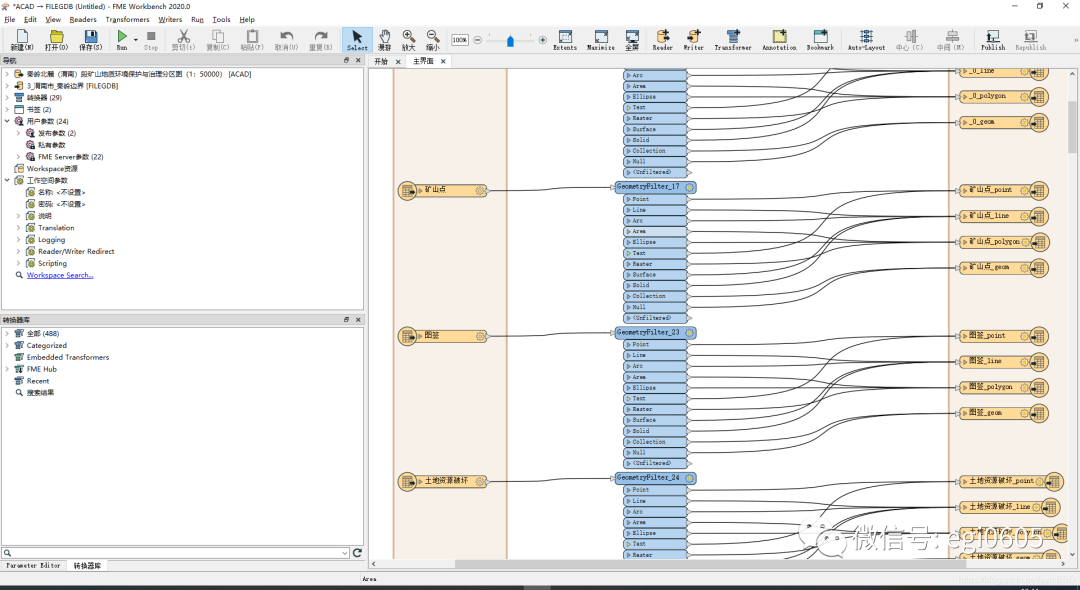

打开FME workbench，点击新建，点击生成工作空间，看到下图的界面

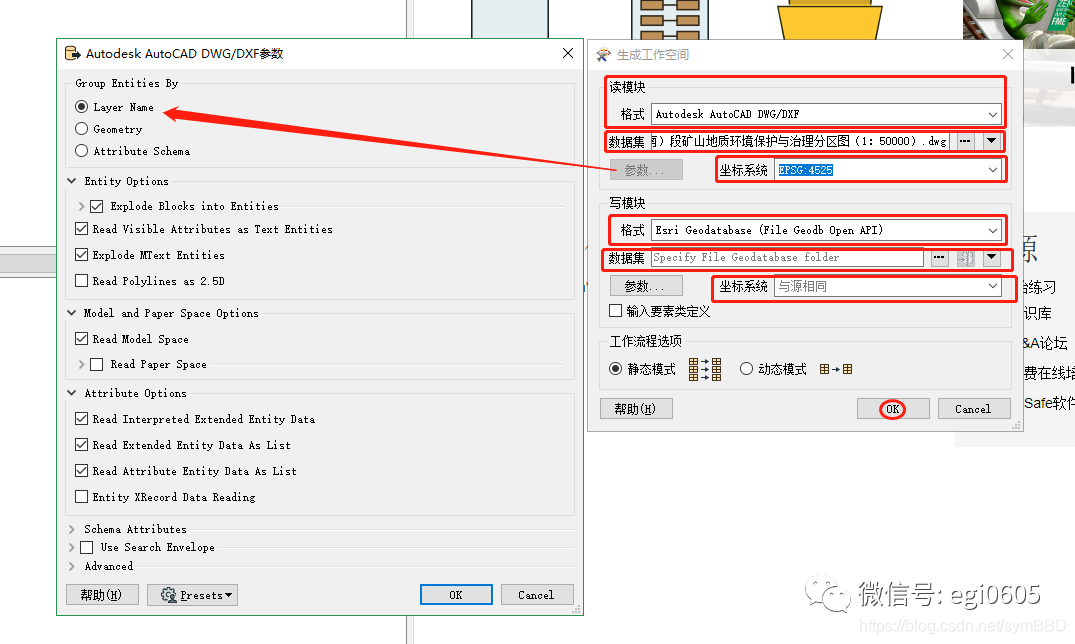

红框选择的部分都需要认真选取，选择CAD的格式，选择坐标系，在参数中可以选择将CAD的数据以什么分组输出，例如以图层为组或者以几何为组（那就是将相同几何的数据输出）。写入GDB的格式不值一种，但是以File Geodb open API的格式写入时，如果GDB是arcgis pro 2.4-2.5创建的，那就会报错，写入失败（亲测有效），因此大家注意。国外的解决的地址：
Workarounds to Known Issues in FME 2019.x - FME Community
点击运行即可。
什么你不会CAD如何配准到准确的位置？怎样是正确的位置？如下图，图上位置与屏幕位置一致即可认为位置正确

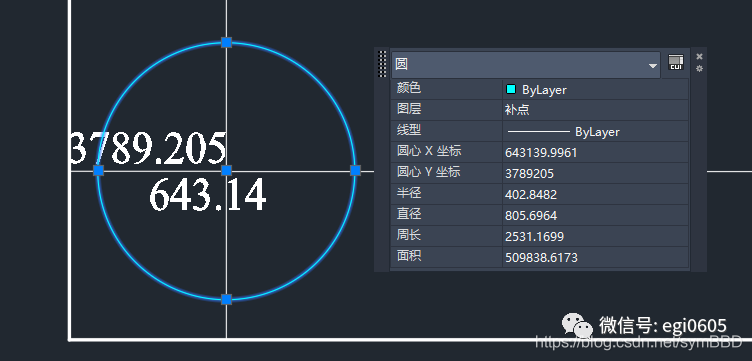

首先将你的图纸文件全部选中，然后单击右键选择“组”将图形选择为组，然后根据图纸对角线的两个角点坐标，创建两个看着很明显的圆，他们将会对平移图纸产生巨大的作用；然后将一个图纸的一角移动到合适的位置；然后分别以两个圆的圆心做大十字，然后将整个图纸变成“块”，然后通过测量，计算X和Y的缩放比例，最终实现将坐标放在CAD中正确的位置上。
再给大家大家几个常用的CAD快捷方式：
DD —— 通用绘图命令
A —— 画弧（ARC）
V —— 查看实体属性
C —— 画圆（CIRCLE）
S —— 加入实体属性
CP —— 拷贝（COPY）
F —— 图形复制
E —— 删除（ERASE）
RR —— 符号重新生成
L —— 画直线（LINE）
H —— 线型换向
PL —— 画复合线（PLINE）
KK —— 查询坎高
LA —— 设置图层（LAYER）
X —— 多功能复合线
LT —— 设置线型（LINETYPE）
B —— 自由连接
M —— 移动（MOVE）
AA —— 给实体加地物名
P —— 屏幕移动（PAN）
T —— 注记文字
Z —— 屏幕缩放（ZOOM）
FF —— 绘制多点房屋
R —— 屏幕重画（REDRAW）
SS —— 绘制四点房屋
PE —— 复合线编辑（PEDIT）
W —— 绘制围墙
K —— 绘制陡坎
XP —— 绘制自然斜坡
G —— 绘制高程点
D —— 绘制电力线
I —— 绘制道路
N —— 批量拟合复合线
O —— 批量修改复合线高
WW —— 批量改变复合线宽
Y —— 复合线上加点
J —— 复合线连接
Q —— 直角纠正
③Arcgis直接导出

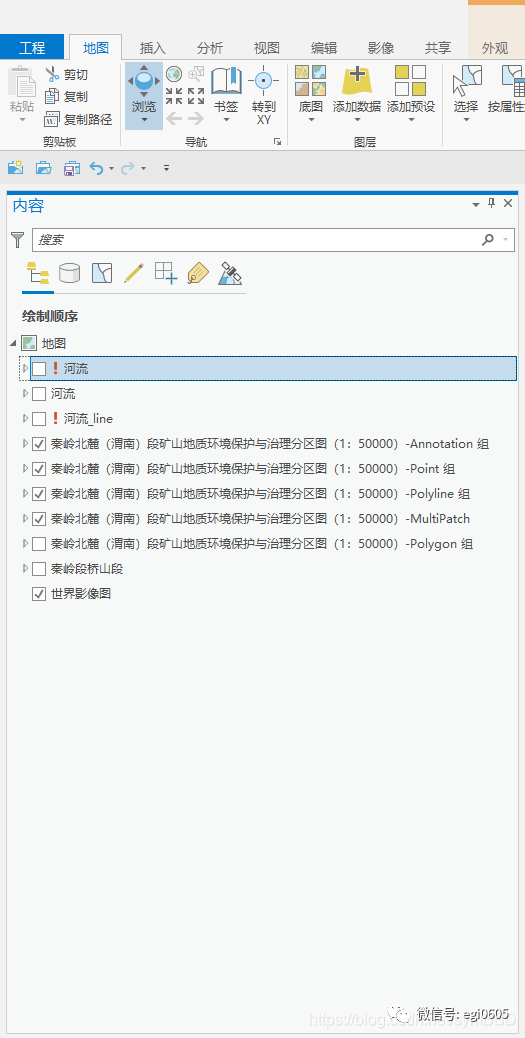

这个方法是最好的，前提是CAD的位置是对的，数据导入Pro中以后，会产生五个图层：标记层，点层，线层，多段线层，面层，内部又是根据CAD图层层次设计的，可以说是最舒服的转换方式了。
3.思考
首先就是对Arcgis和CAD之间区别的思考。我认为应该有以下几点：
（1）二者的空间基础不同，CAD主要使用平面坐标系，地理坐标系使用的少；而ArcGIS则是二者兼顾。
（2）空间尺度和应用场景不同，CAD主要是小范围的平面区域，用于精细的工程建设，或者在自建的平面坐标系下进行平面设计；Arcgis则是大尺度的，概化的，用于地理事物的展示与分析。
（3）驱动机制，CAD主要是图形驱动，每个图形都是一个类，不可进行分析，内容单一；Arcgis则是对象驱动，每个图层都有自己的属性，属性又可以包含很多内容：几何，长度，面积，经济指标，社会学测度等等，因此内涵要比CAD更加丰富。
还有一些关于数据的思考，那么在数据处理过程中，坐标系不同一这应该是最严重的问题了，两个图层重叠不在一起，大概率也就是坐标系的问题了，到底该怎么解决这个问题，希望以后能有更加统一的坐标系。
