Redis高可用之Sentinel哨兵

江枫思渺然 提交于 2021-01-04 09:38:08

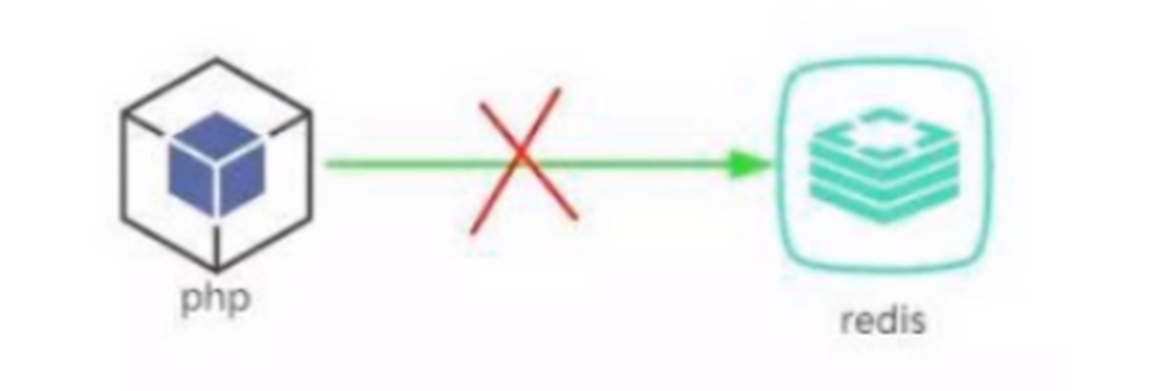

一,单实例模式

当系统中只有一台redis运行时,一旦该redis挂了,会导致整个系统无法运行。

image_1d0e2ab6s1pib1k5s17khdr2vq9.png-235.1kB



二,主从模式

由于单台redis出现单点故障,就会导致整个系统不可用,所以想到的办法自然就是备份。当一台redis出现问题了,另一台redis可以继续提供服务。

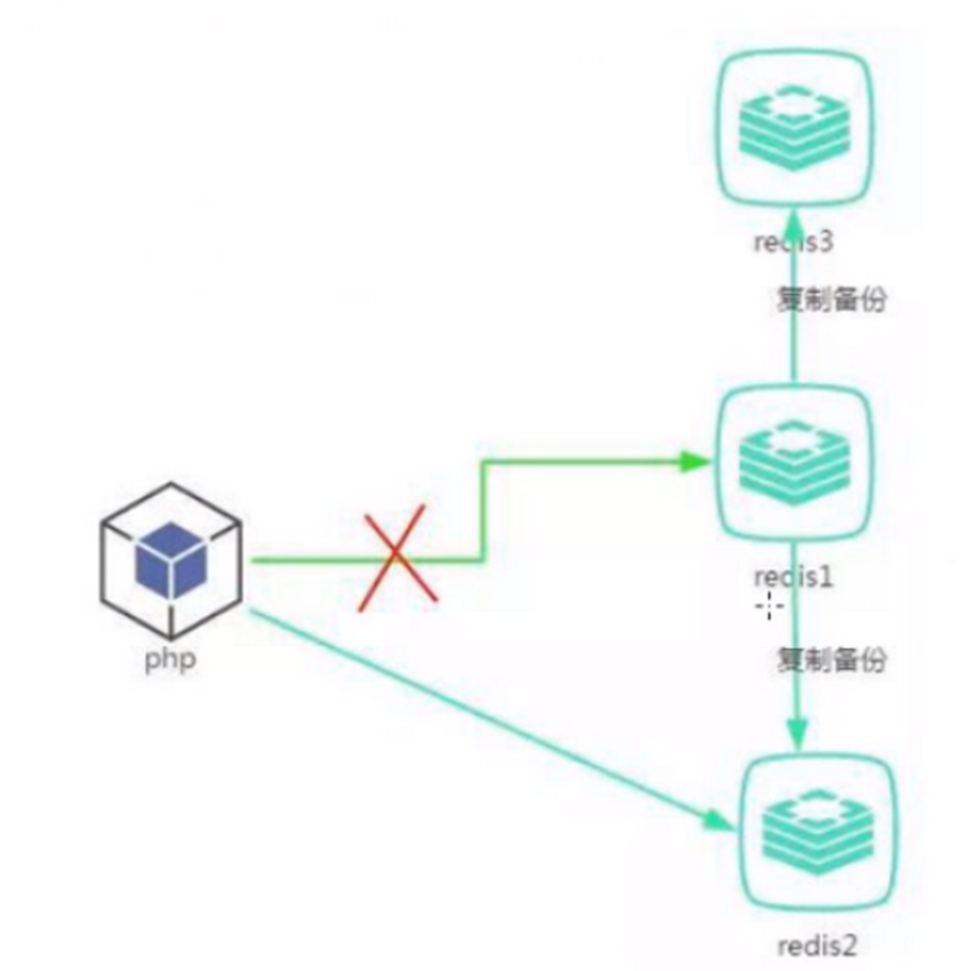

image_1d0e2bkk81e4e17m775mhf38bgm.png-390.2kB



三,自动故障转移机制

虽然上面redis做了备份,看上去很完美。但由于redis目前只支持主从复制备份(不支持主主复制),当主redis挂了,从redis只能提供读服务,无法提供写服务。所以,还得想办法,当主redis挂了,让从redis升级成为主redis。

这就需要自动故障转移,redis sentinel带有这个功能,当一个主redis不能提供服务时,redis sentinel可以将一个从redis升级为主redis,并对其他从redis进行配置,让他们使用新的主redis进行复制备份。

Redis-Sentinel是Redis官方推荐的高可用性(HA)解决方案,当用Redis做Master-slave的高可用方案时,假如master宕机了,Redis本身(包括它的很多客户端)都没有实现自动进行主备切换,而Redis-sentinel本身也是一个独立运行的进程,它能监控多个master-slave集群,发现master宕机后能进行自动切换。它的主要功能有以下几点

实时地监控redis是否按照预期良好地运行;

如果发现某个redis节点运行出现状况,能够通知另外一个进程(例如它的客户端);

能够进行自动切换。当一个master节点不可用时,能够选举出master的多个slave(如果有超过一个slave的话)中的一个来作为新的master,其他的slave节点会将它所追随的master的地址改为被提升为master的slave的新地址。

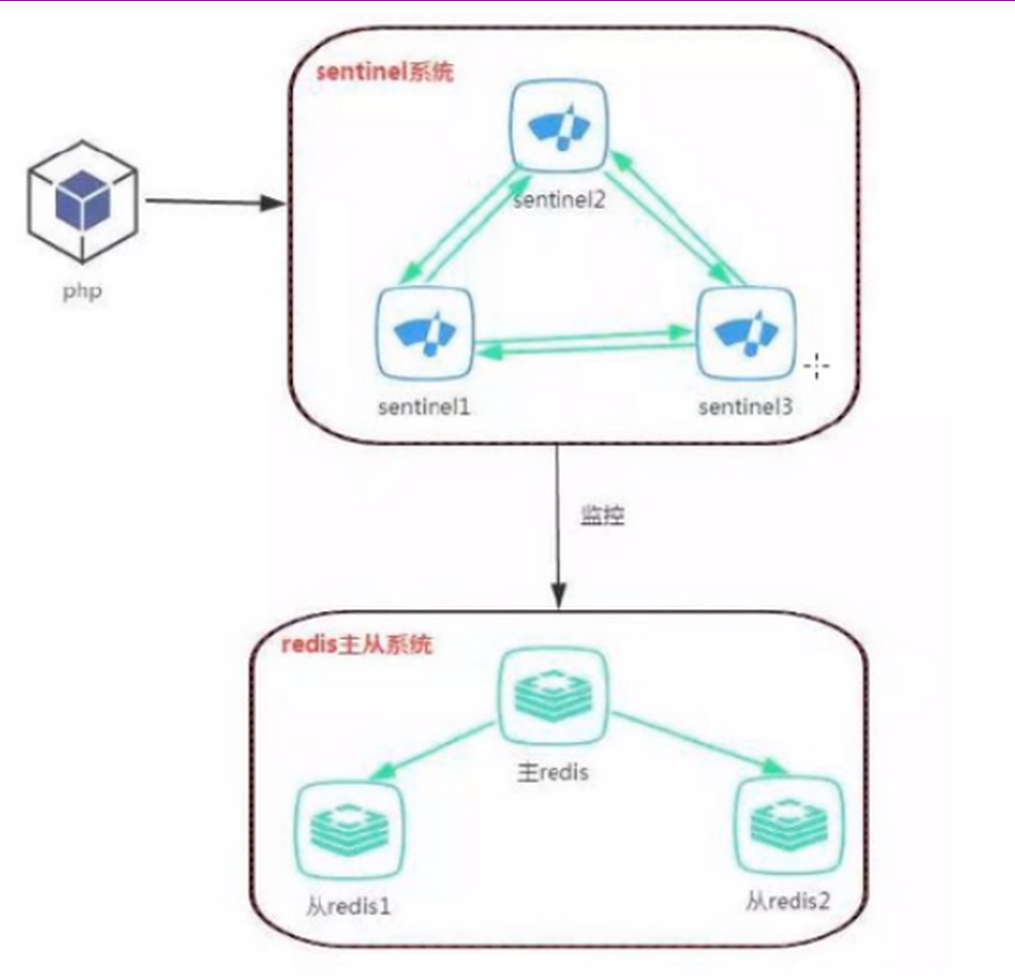

image_1d0e2ct821roc11rb1uhb1b19t3g13.png-574.1kB



四,redis的主从复制部署



源码包下载

链接:https://pan.baidu.com/s/1yEMChN6Cm3Hh1-lAVVpQ-A
提取码:ttun



4.1 环境描述

redis-server 说明 redis-sentinel说明

这里使用三台服务器,每台服务器上开启一个redis-server和redis-sentinel服务,redis-server端口为8000,redis-sentinel的端口为6800,修改默认端口是安全的第一步。

IP 主机名
192.168.200.70:8000 redis-master
192.168.200.105:8000 redis-slaveA
192.168.200.106:8000 redis-slaveB

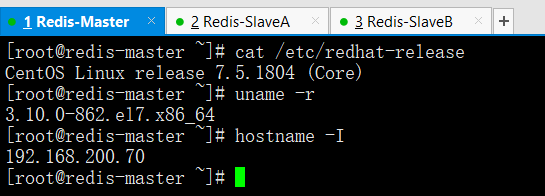

部署环境

cat /etc/redhat-release

uname -r

image_1d0e3c1id1p9obv8h605te1ktd1g.png-21.4kB

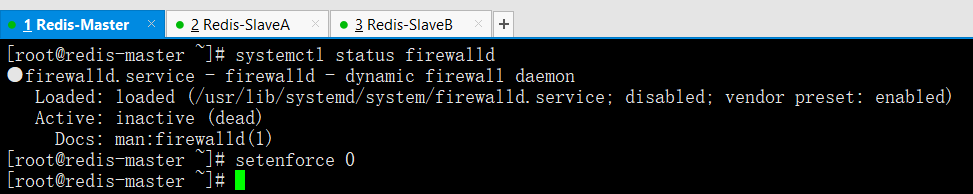

关闭防火墙和selinux

systemctl stop firewalld

systemctl disable firewalld

setenforce 0

image_1d0e3d6llhdc5d61h3ubk51lt21t.png-25.7kB



4.2 redis-server端的部署



三台服务器上都进行如下编译安装

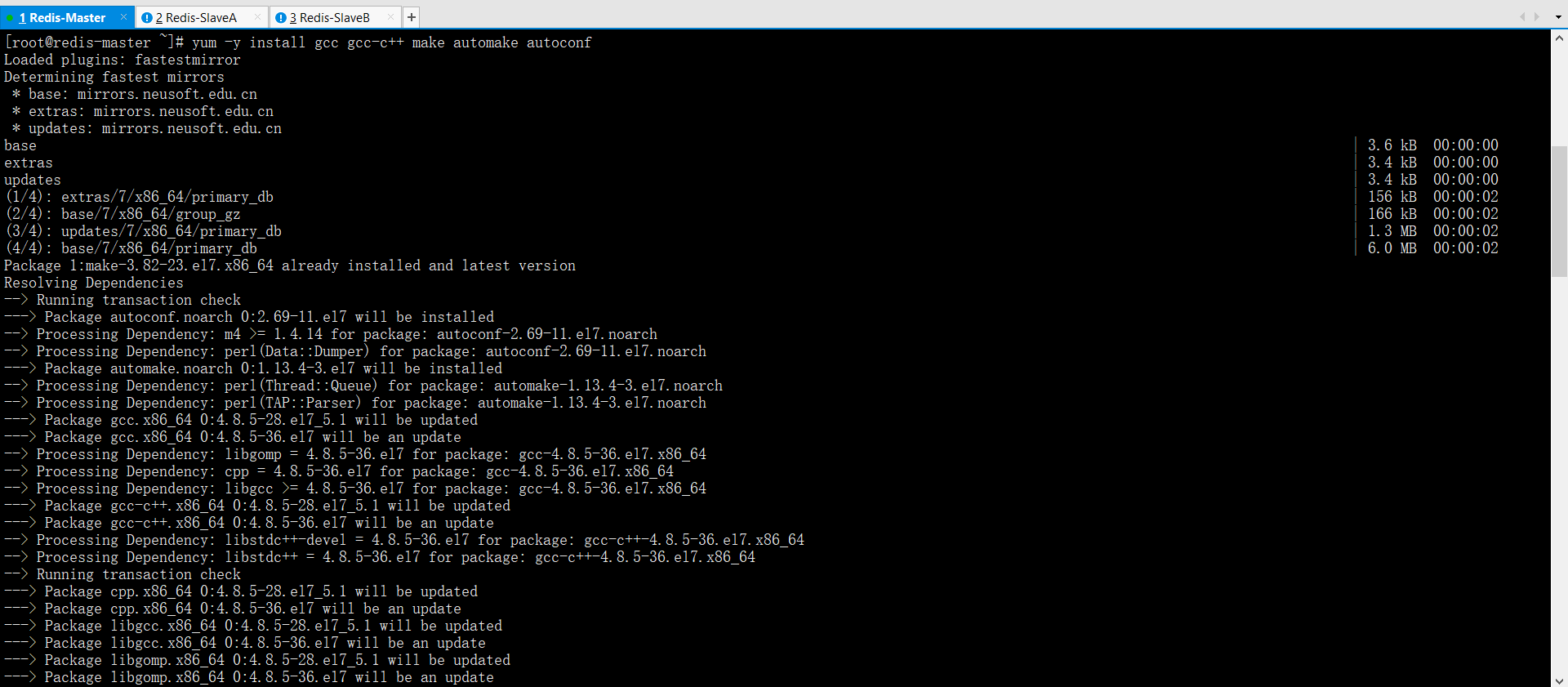

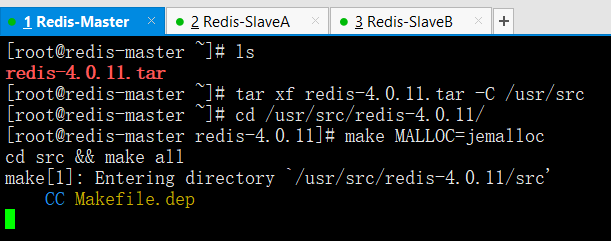

yum -y install gcc gcc-c++ make automake autoconf

ls

tar xf redis-4.0.11.tar.gz -C /usr/src/

cd /usr/src/redis-4.0.11/

make MALLOC=jemalloc

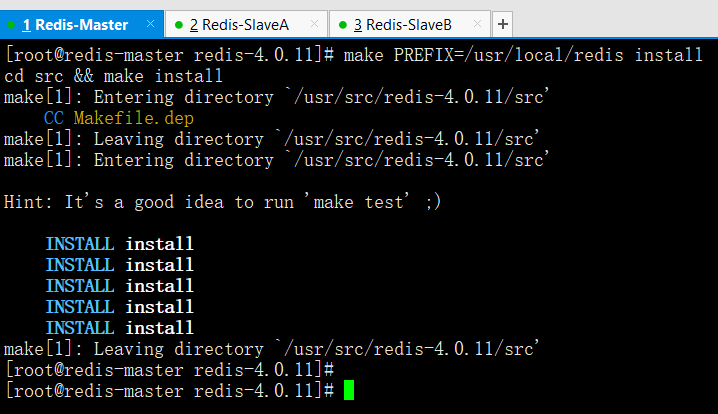

make PREFIX=/usr/local/redis install

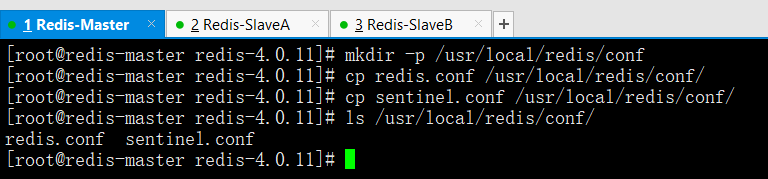

mkdir -p /usr/local/redis/conf

cp redis.conf /usr/local/redis/conf/

cp sentinel.conf /usr/local/redis/conf/

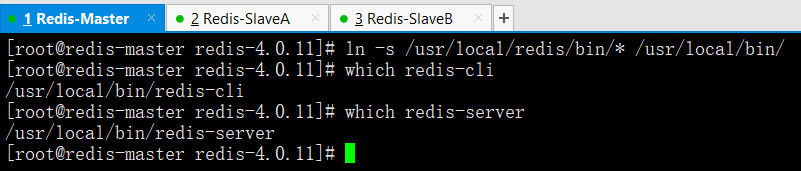

ln -s /usr/local/redis/bin/* /usr/local/bin/

image_1d0e3pdre1h1cpe91q2lt7je622a.png-172.8kB


image_1d0e3r3jlerre6ro3m3661est2n.png-27.4kB


image_1d0e43n311rso1seof5qdjlt7q9.png-47kB


image_1d0e45df41cba12c268p1h4i1c0gm.png-25.2kB


image_1d0e510r16c31t2dl471hd5q4l13.png-22.9kB



4.3 redis.conf配置文件修改

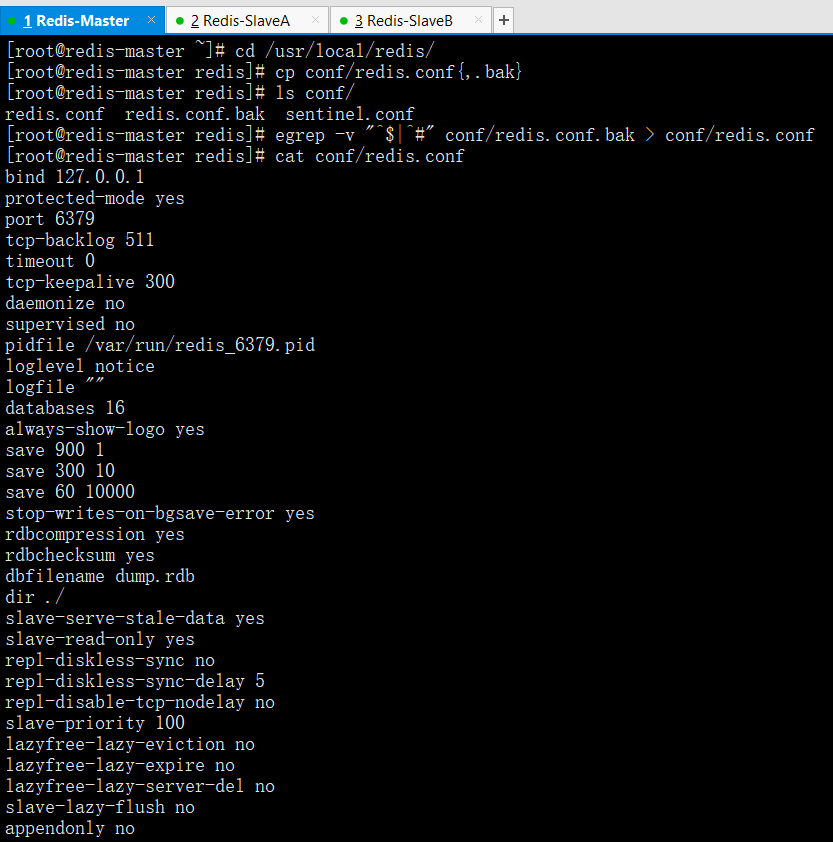

三台服务器都备份和简化配置文件

cd /usr/local/redis/

cp conf/redis.conf{,.bak}

egrep -v "^$|^#" conf/redis.conf.bak > conf/redis.conf

image_1d0eafh9i15b71joc1blfq4l943p.png-80.7kB

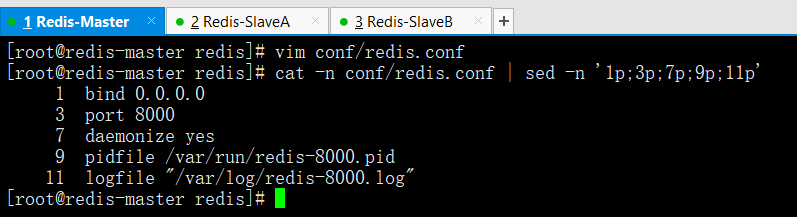

redis-master配置文件修改

vim conf/redis.conf

cat -n conf/redis.conf | sed -n '1p;3p;7p;9p;11p'


  1. port 8000
  2. daemonize yes
  3. bind 0.0.0.0
  4. pidfile /var/run/redis-8000.pid
  5. logfile /var/log/redis/redis-8000.log

image_1d0eegll1142sinlmntmql15ce6l.png-24.3kB

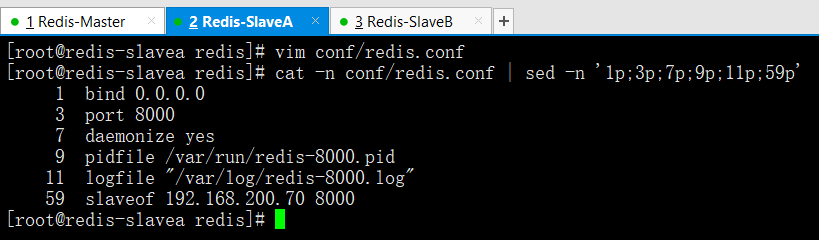

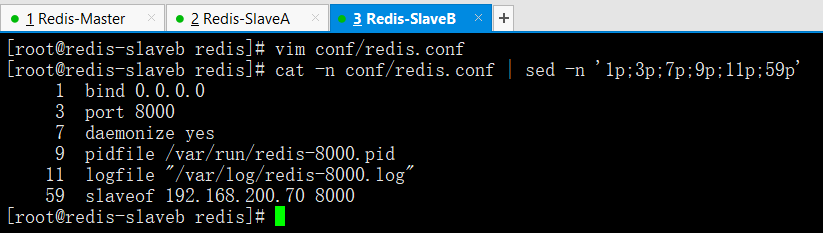

redis-slave配置文件修改

vim conf/redis.conf

cat -n conf/redis.conf | sed -n '1p;3p;7p;9p;11p;59p'


  1. port 8000
  2. daemonize yes
  3. bind 0.0.0.0
  4. pidfile /var/run/redis-8000.pid
  5. logfile /var/log/redis/redis-8000.log
  6. slaveof 192.168.200.70 8000 #比redis主多这行

image_1d0eeib8o1dpj1q561l17m9h1srb72.png-28.5kB


image_1d0eejgl817ja13qlhk91r2c1ajs7f.png-27.7kB



4.4 redis-server的启动



先启动redis-master再启动两个从

redis-server /usr/local/redis/conf/redis.conf

image_1d0ec61r242t1aiar2cvs1b9p2d.png-10.6kB

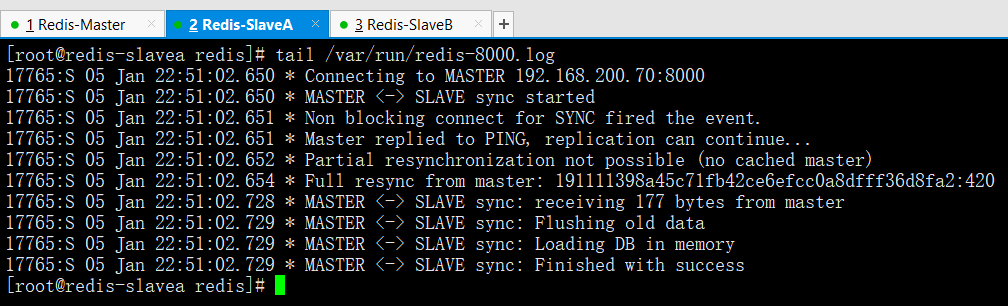

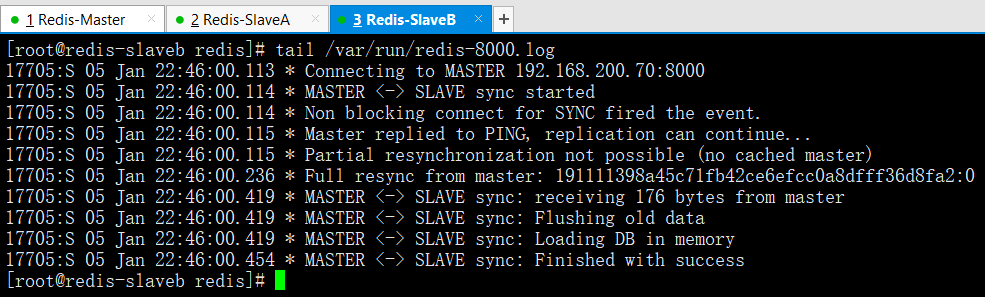

查看redis-slave的日志,同步是否成功

tail /var/log/redis/redis-8000.log

image_1d0ecionqo9p16122u9c1pkdr3k.png-64.5kB


image_1d0ecj3oaoaar2d1u27v5r1vl741.png-65.6kB

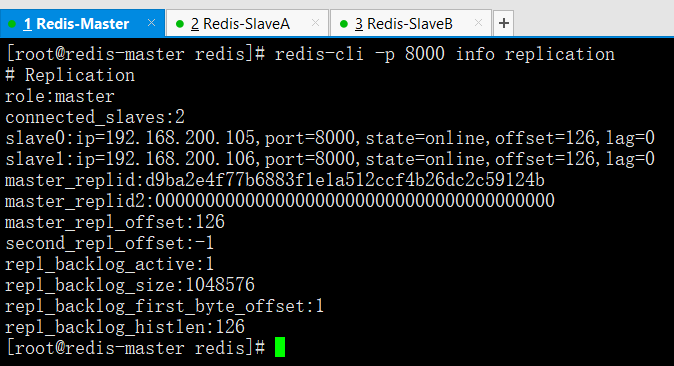

在master主机上通过命令查看主从复制情况

redis-cli -p 8000 info replication

image_1d0eesdsl1ai31gcm19to1n5v12547s.png-43.4kB



4.5 进行redis同步测试

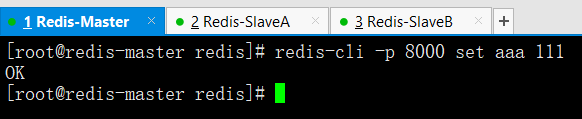

redis-master上执行

redis-cli -p 8000 set aaa 111

image_1d0eclbj6mf0e241nfh16bmse34e.png-10.6kB

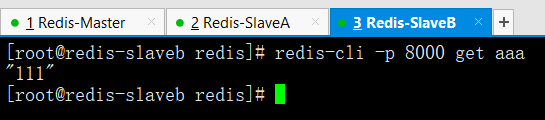

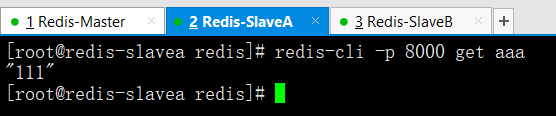

redis-slave上执行

redis-cli -p 8000 get aaa

redis-cli -p 8000 get aaa

image_1d0ecljukmhi1h7qnl9npt1d204r.png-11.4kB


image_1d0ecm34b181613nb1lo8pfsqq68.png-10.7kB



五,redis的高可用部署(redis-sentinel)

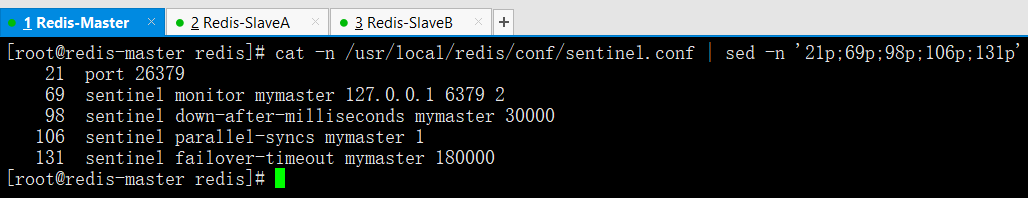

(1)三台都修改sentinel.conf配置文件



修改配置文件以下行

cat -n /usr/local/redis/conf/sentinel.conf | sed -n '21p;69p;98p;106p;131p'


  1. 21 port 26379
  2. 69 sentinel monitor mymaster 127.0.0.1 6379 2
  3. 98 sentinel down-after-milliseconds mymaster 30000
  4. 106 sentinel parallel-syncs mymaster 1
  5. 131 sentinel failover-timeout mymaster 180000

image_1d0efumig116dvtausl1up4af489.png-27.8kB

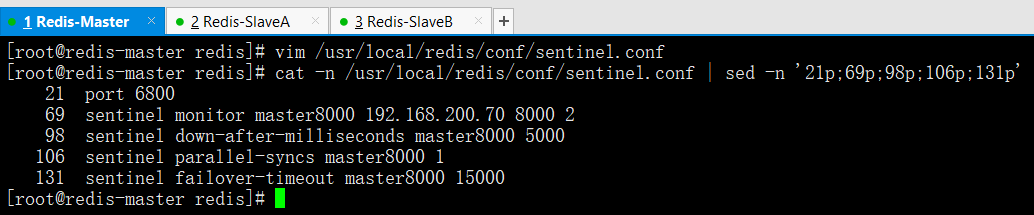

修改成如下内容

vim /usr/local/redis/conf/sentinel.conf

cat -n /usr/local/redis/conf/sentinel.conf | sed -n '21p;69p;98p;106p;131p'


  1. 21 port 6800
  2. 69 sentinel monitor master8000 192.168.200.70 8000 2
  3. 98 sentinel down-after-milliseconds master8000 5000
  4. 106 sentinel parallel-syncs master8000 1
  5. 131 sentinel failover-timeout master8000 15000

image_1d0eg2tar12vvp3j22s1mpb1s658m.png-31.8kB

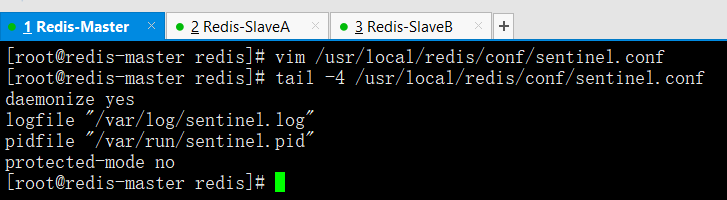

再在sentinel.conf的最后追加以下四句话

vim /usr/local/redis/conf/sentinel.conf

tail -4 /usr/local/redis/conf/sentinel.conf


  1. daemonize yes #守护进程模式
  2. logfile "/var/log/sentinel.log"
  3. pidfile "/var/run/sentinel.pid"
  4. protected-mode no #关闭保护模式,不关闭是修改不了只读状态

image_1d0eg4onnjet1t2e1aastpbqs093.png-22.2kB



配置文件说明


  1. sentinel monitor master8000 192.168.200.70 8000 2
  2. master8000:监控的主节点名字(随便写)
  3. 192.168.200.70 8000 :主节点的IP和端口
  4. 2:一共有两台Sentinel发现有问题就会发生故障转移
  5. sentinel down-after-milliseconds master8000 5000(5秒)
  6. master8000节点宕机后多久进行检查
  7. sentinel parallel-syncs master8000 1
  8. 设定sentinel并发还是串行,1代表每次只能复制一个,可以减轻master压力
  9. sentinel failover-timeout master8000 1500015秒)
  10. 表示故障转移的超时时间

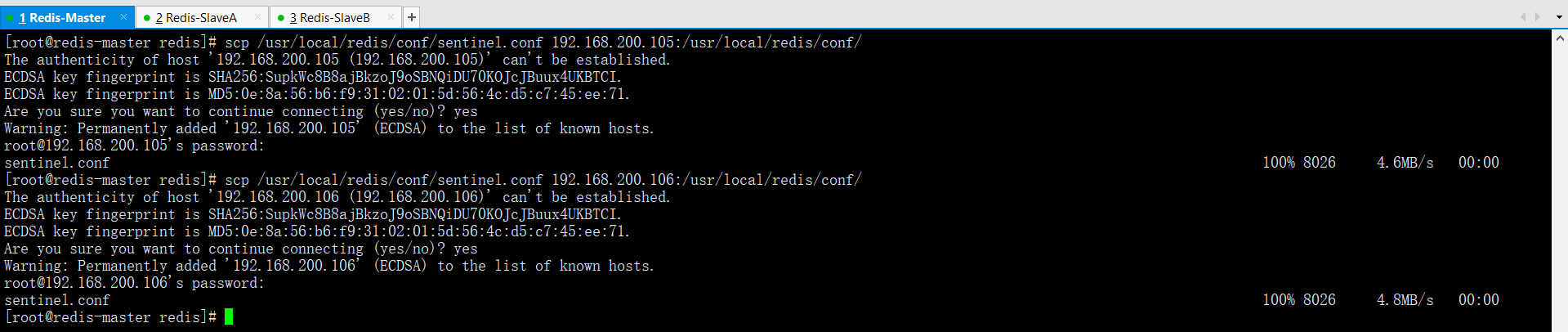

把master的sentinel配置文件scp到另外两台从上

scp /usr/local/redis/conf/sentinel.conf 192.168.200.105:/usr/local/redis/conf/

scp /usr/local/redis/conf/sentinel.conf 192.168.200.106:/usr/local/redis/conf/

image_1d0eg7tpdl1s1pq516q0t90fjm9g.png-94.1kB

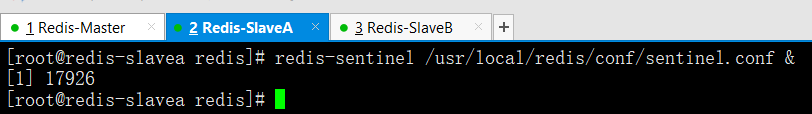

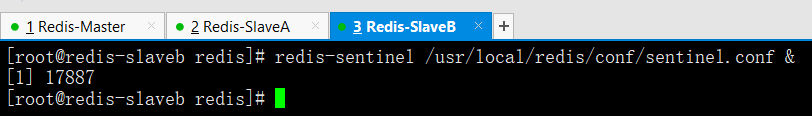

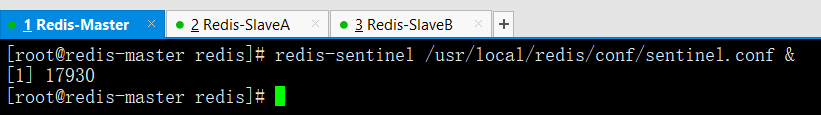

(2)启动redis-sentinel



三台都启动

redis-sentinel /usr/local/redis/conf/sentinel.conf &

image_1d0eg9ufg1p8m1ti8234dlqohr9t.png-12.3kB


image_1d0ega7r8a6bf6g34pk3p1bbkaa.png-13.5kB


image_1d0egafpb1qia1q3r3ds13ltjbban.png-12.6kB



启动以后,查看sentinel信息

redis-cli -p 6800 info sentinel


  1. # Sentinel
  2. sentinel_masters:1 #1个master
  3. sentinel_tilt:0
  4. sentinel_running_scripts:0
  5. sentinel_scripts_queue_length:0
  6. sentinel_simulate_failure_flags:0
  7. master0:name=master8000,status=ok,address=192.168.200.70:8000,slaves=2,sentinels=3
  8. #2从3sentinel

image_1d0egbo981thm1q1s1evhbevafkbj.png-26.7kB



(3)进行redis-master的宕机测试

我们宕掉redis-master的redis-server服务,然后查看sentinel日志



停掉redis-master

redis-cli -p 8000 shutdown

image_1d0egdvjp8pqtttan61ehj1vtmc0.png-7.8kB



查看redis-sentinel日志

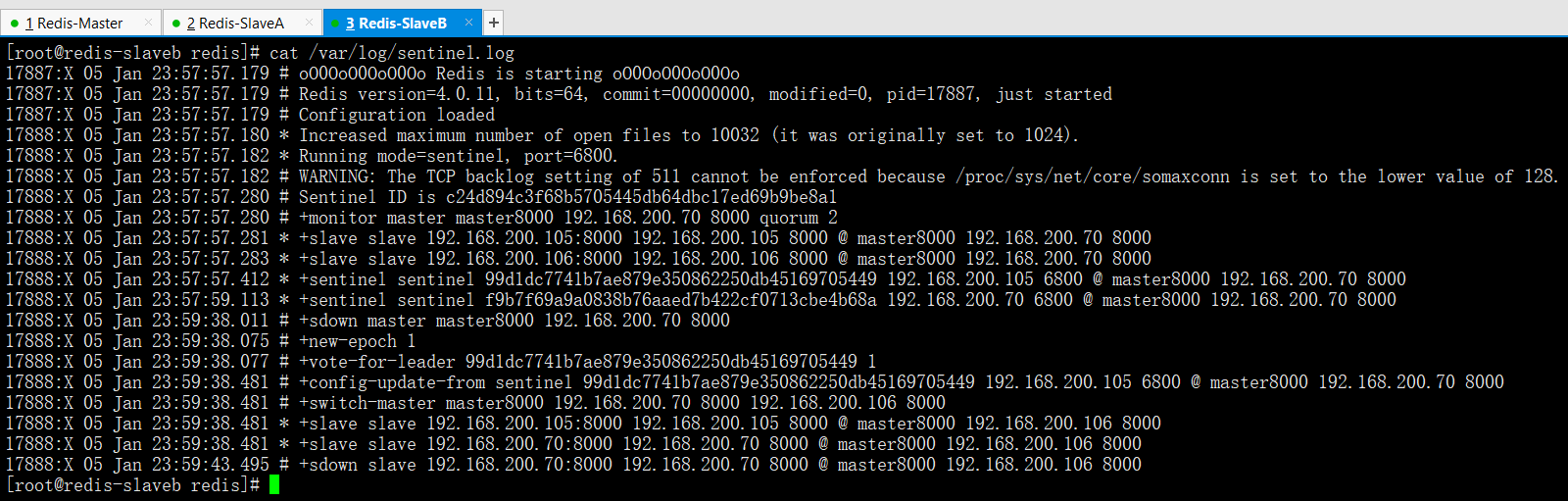

cat /var/log/sentinel.log

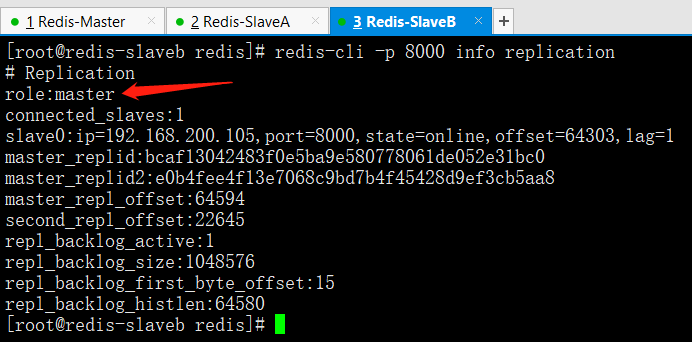

redis-cli -p 8000 info replication

image_1d0eggem9nmlprl132s1mjc1284cq.png-134.4kB


image_1d0egjq4no0okv1mp4oo61cqcdk.png-44.7kB

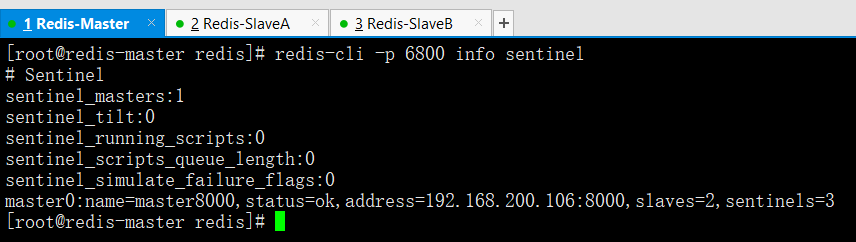

查看sentinel信息

redis-cli -p 6800 info sentinel


  1. # Sentinel
  2. sentinel_masters:1
  3. sentinel_tilt:0
  4. sentinel_running_scripts:0
  5. sentinel_scripts_queue_length:0
  6. sentinel_simulate_failure_flags:0
  7. master0:name=master8000,status=ok,address=192.168.200.106:8000,slaves=2,sentinels=3
  8. #已经切换到192.168.200.106为主了

image_1d0eghblmjvl1d3e1ttg1dh71jd7.png-26.9kB



启动redis-master

redis-server /usr/local/redis/conf/redis.conf

image_1d0ego63s10hgc4m225u836fue1.png-10.5kB



然后再停掉192.168.200.106服务器的redis-server

redis-cli -p 8000 shutdown

image_1d0egq0g97eo1rbn1oe48fqcs9ee.png-11kB

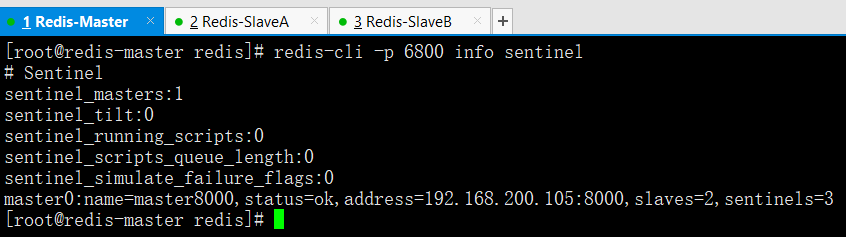

查看sentinel信息

redis-cli -p 6800 info sentinel


  1. # Sentinel
  2. sentinel_masters:1
  3. sentinel_tilt:0
  4. sentinel_running_scripts:0
  5. sentinel_scripts_queue_length:0
  6. sentinel_simulate_failure_flags:0
  7. master0:name=master8000,status=ok,address=192.168.200.105:8000,slaves=2,sentinels=3
  8. #redis-master恢复为192.168.200.105了

image_1d0egqoksnv7tdkb182ci572er.png-26.8kB



恢复宕机的服务器

redis-server /usr/local/redis/conf/redis.conf

image_1d0eh0fflfilav61kfq18bum2mf8.png-11.6kB

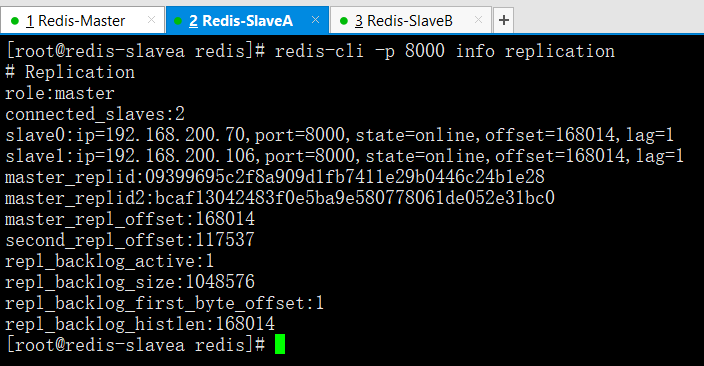

并在主上查看sentinel信息(恢复只需要重新启动服务即可)

redis-cli -p 8000 info replication

image_1d0eh1ce31fmgpju1cl2s1s1kncfl.png-48.7kB



六,redis-sentinel的VIP漂移

假如在redis上,我们也建立一个VIP机制,一旦redis-master宕机,那么本来在master上的VIP就会飘逸到新的master上。

如此一来开发在连接redis的时候,即便redis-master发生切换,那么开发也不需要修改代码了。

这里我们可以使用redis sentinel的一个参数client-reconfig-script,这个参数配置执行脚本,sentinel在做failover的时候会执行这个脚本,并且传递6个参数<master-name>,<role>,<state>,<from-ip>,<from-port>,<to-ip>,<to-port>,其中<to-ip>是新主redis的IP地址,可以在这个脚本里做VIP漂移操作.

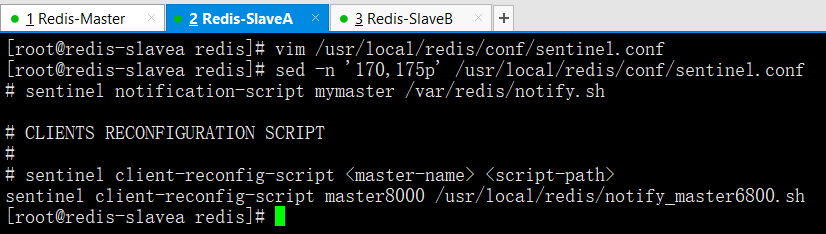

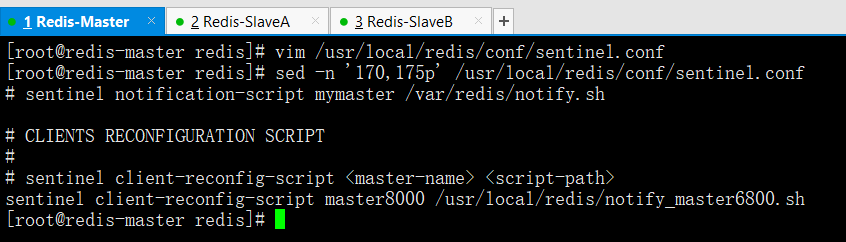

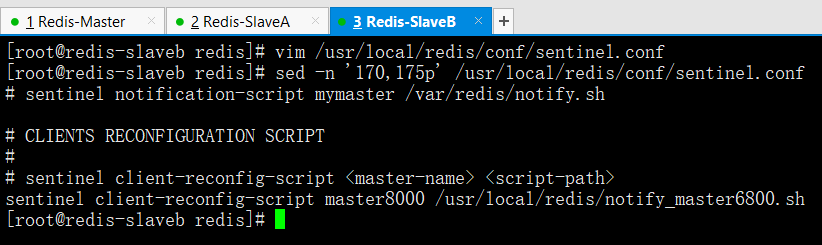

三台都需要在sentinel.conf里增加一句话

vim /usr/local/redis/conf/sentinel.conf

sed -n '170,175p' /usr/local/redis/conf/sentinel.conf

sentinel client-reconfig-script master8000 /usr/local/redis/notify_master6800.sh


  1. # CLIENTS RECONFIGURATION SCRIPT
  2. #
  3. # sentinel client-reconfig-script <master-name> <script-path>
  4. sentinel client-reconfig-script master8000 /usr/local/redis/notify_master6800.sh
  5. #增加漂移脚本路径
  6. # When the master changed because of a failover a script can be called in

image_1d0elh7ggpi51s2d1cd51urf1mnug2.png-30.6kB


image_1d0elidt060m10ov1lvi6gegbdgf.png-31.5kB


image_1d0eljrrr1851h8f3i1715eehgs.png-31.1kB

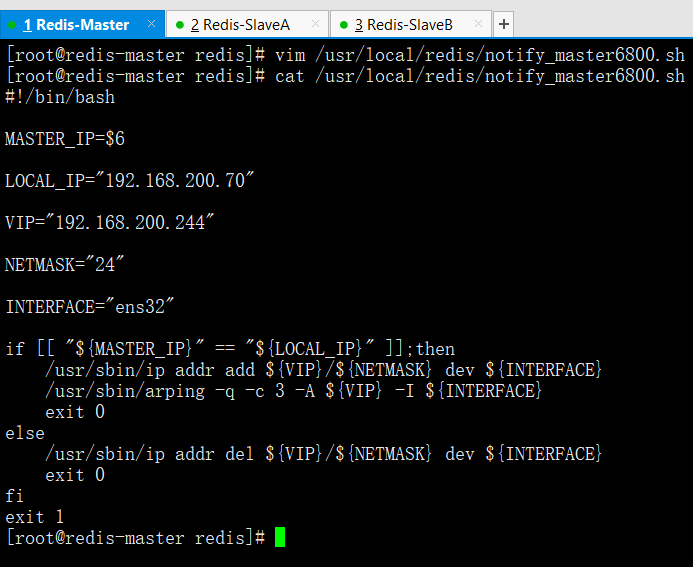

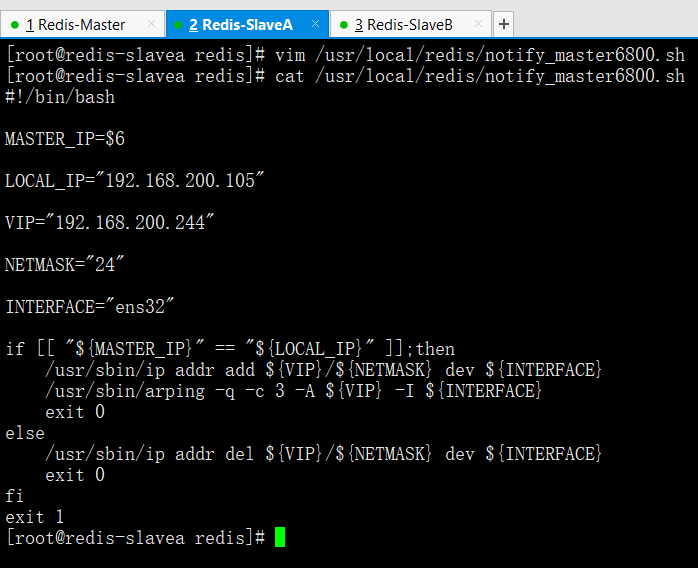

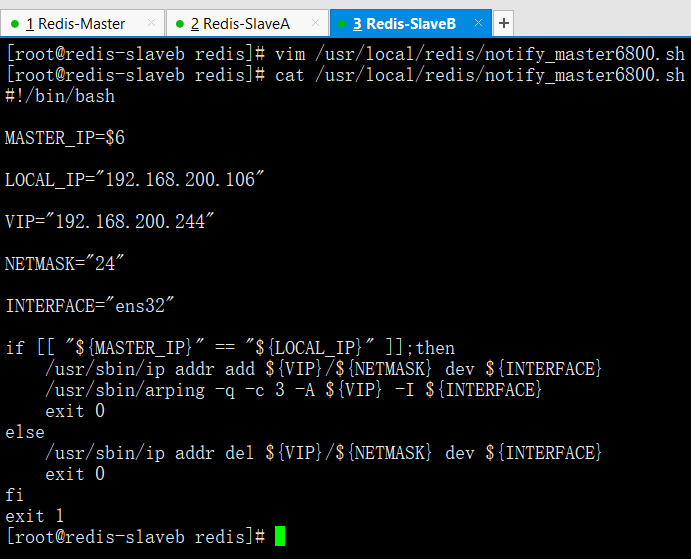

三台都需要写一个漂移脚本

vim /usr/local/redis/notify_master6800.sh

cat /usr/local/redis/notify_master6800.sh


  1. #!/bin/bash
  2. MASTER_IP=$6 #第六个参数就是sentinel传入进行来的新master的IP
  3. LOCAL_IP="192.168.200.70" #脚本所在服务器的本地IP(每个服务器都不同)
  4. VIP="192.168.200.244"
  5. NETMASK="24"
  6. INTERFACE="ens32"
  7. if [[ "${MASTER_IP}" == "${LOCAL_IP}" ]];then
  8. /usr/sbin/ip addr add ${VIP}/${NETMASK} dev ${INTERFACE}
  9. /usr/sbin/arping -q -c 3 -A ${VIP} -I ${INTERFACE}
  10. exit 0
  11. else
  12. /usr/sbin/ip addr del ${VIP}/${NETMASK} dev ${INTERFACE}
  13. exit 0
  14. fi
  15. exit 1

image_1d0elmn0lrcmuve1e6n17n71qk9h9.png-50.9kB


image_1d0elqndo552odcj0215h91k47hm.png-51.5kB


image_1d0elrtvk1g05ls7a4eqd12bei3.png-51.4kB

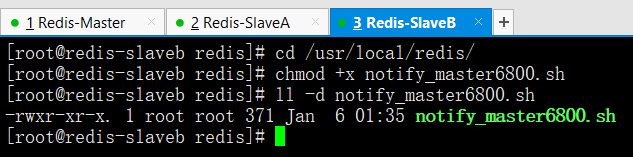

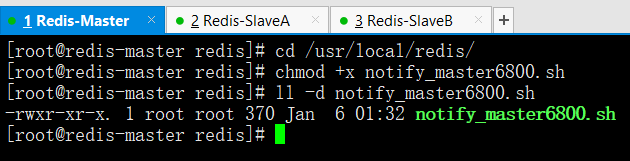

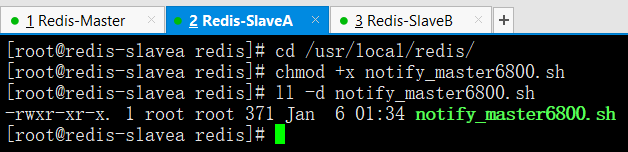

三台都给脚本加x权限

cd /usr/local/redis/

chmod +x notify_master6800.sh

ll -d notify_master6800.sh

image_1d0elvvt51cl1e621840j8ai72ig.png-22kB


image_1d0em0p62r9214gk188b18qnr0tit.png-22.4kB


image_1d0em1gcj1kf41kbd14k1a9lujmja.png-22.7kB

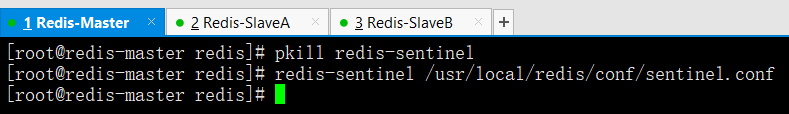

重新启动所有的redis-sentinel进程

pkill redis-sentinel

redis-sentinel /usr/local/redis/conf/sentinel.conf

image_1d0em6jniv4e15ts1f8c1b76omljn.png-13.7kB

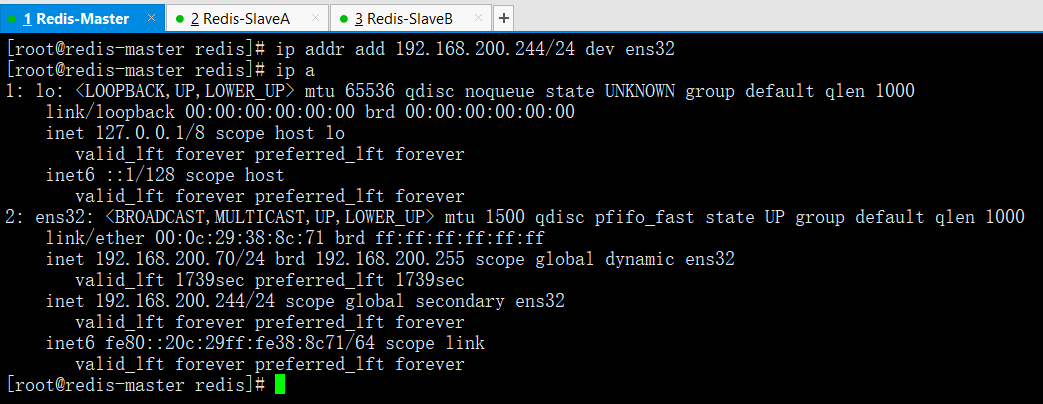

第一次时手动给master添加VIP

ip addr add 192.168.200.244/24 dev ens32

ip a

image_1d0emck4712aucv01c0b1d7u1bvvk4.png-62.3kB



让ip地址即刻生效

arping -q -c 3 -A 192.168.200.244 -I ens32

image_1d0emehrp1ri373717ufj62cqjl1.png-11.4kB



接下来我们进行ip漂移测试

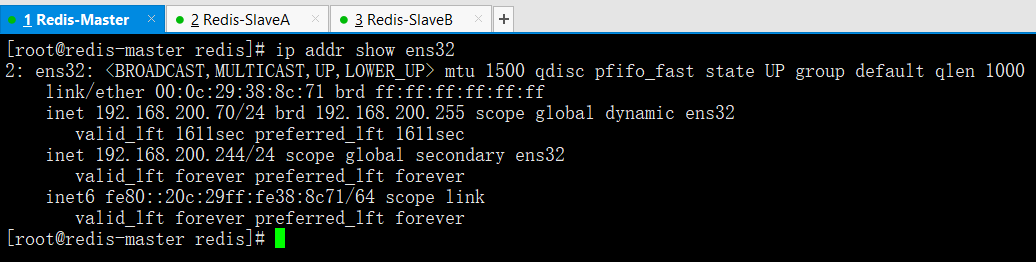

查看VIP所在服务器

ip addr show ens32

image_1d0emgnr0cov1fkk1c0m1of12sdle.png-39.9kB

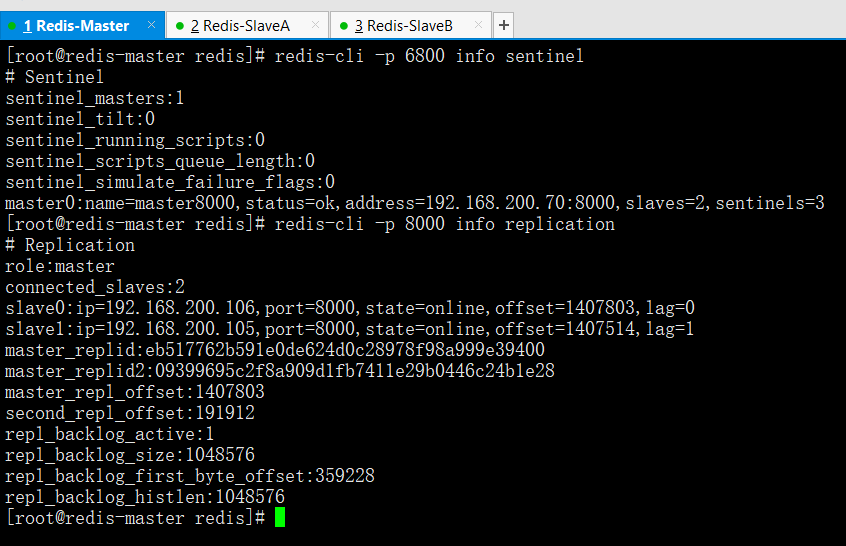

查看redis-master所属服务器

redis-cli -p 6800 info sentinel

redis-cli -p 8000 info replication

image_1d0emik05oqg1dmegi3gs31pk5lr.png-70.2kB



停止70服务器的redis-server服务

redis-cli -p 8000 shutdown

image_1d0emkvhervm14fv1mmcehv1gtim8.png-9.9kB

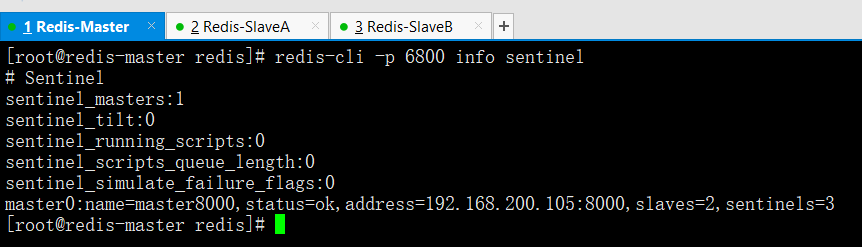

查看redis-master的所属服务器

redis-cli -p 6800 info sentinel


  1. # Sentinel
  2. sentinel_masters:1
  3. sentinel_tilt:0
  4. sentinel_running_scripts:0
  5. sentinel_scripts_queue_length:0
  6. sentinel_simulate_failure_flags:0
  7. master0:name=master8000,status=ok,address=192.168.200.105:8000,slaves=2,sentinels=3
  8. #mater被切换到了105

image_1d0emlipc1i0u1dvi1crn81a1heqml.png-27.2kB

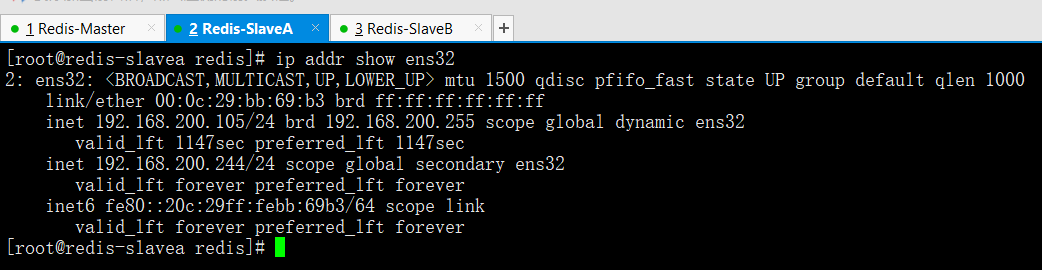

在105服务器上查看VIP情况

ip addr show ens32


  1. 2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
  2. link/ether 00:0c:29:03:ee:e5 brd ff:ff:ff:ff:ff:ff
  3. inet 192.168.200.140/24 brd 192.168.200.255 scope global dynamic ens32
  4. valid_lft 1416sec preferred_lft 1416sec
  5. inet 192.168.200.244/24 scope global secondary ens32 #VIP飘逸到了140上
  6. valid_lft forever preferred_lft forever
  7. inet6 fe80::20c:29ff:fe03:eee5/64 scope link
  8. valid_lft forever preferred_lft forever

image_1d0emqt8r124nl4h8f2sj0rkin2.png-40.8kB

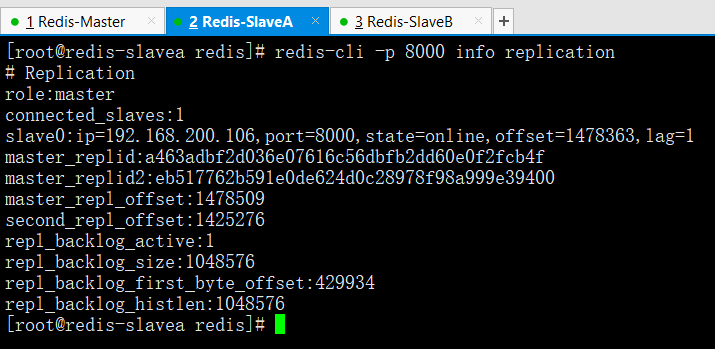

在105服务器主从复制情况

redis-cli -p 8000 info replication


  1. # Replication
  2. role:master #105是主
  3. connected_slaves:1
  4. slave0:ip=192.168.200.106,port=8000,state=online,offset=7897768,lag=0 #106是从
  5. master_replid:3be1d64af444e02aabc486f83a07f0b66c2671d1
  6. master_replid2:9d70bc1f8d6c0fd720b6f35dc9a8a900593d6577
  7. master_repl_offset:7897914
  8. second_repl_offset:7857768
  9. repl_backlog_active:1
  10. repl_backlog_size:1048576
  11. repl_backlog_first_byte_offset:6849339
  12. repl_backlog_histlen:1048576

image_1d0emskpfgg21to689a215frnf.png-45kB

至此redis-sentinel的VIP漂移测试成功。redis-sentinel可以持续高可用的哦。
