【每天三分钟】三层技术之HSRP网关冗余技术

瘦欲@ 提交于 2021-01-03 17:02:50

HSRP(Hot Standby Routing Protocol)热备份路由协议。

HSRP协议是思科的私有协议。VRRP是公有热备协议。

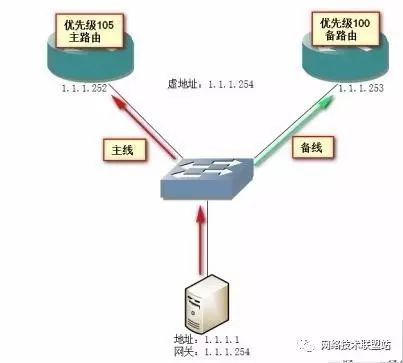

HSRP的作用:网关冗余技术,让一台PC可以有两个网关,平时主的网关工作,当主的出现故障从网关则接替工作。主从网关由一个虚IP来决定谁是主谁是从。

HSRP组成员:一台活跃路由器,一台备份路由器,一台虚拟路由器,其他路由器组成。

HSRP端口号位1985,属于UDP协议,数据包使用组播地址:224.0.0.2  TTL值为1。

HSRP的六种状态:初始状态,学习状态,监听状态,发言状态,备份状态,活跃状态。

HSRP选举:通过优先级选举谁是主谁是从,优先级数值越大则优先,默认值为100。

HSRP强占+端口跟踪:相同条件下无法发生强占。当配置了端口跟踪,主优先级为100时,如果主路由器跟踪的端口出现问题,HSRP自动将优先级降10,这样从的优先级就会高于主的,自动强占。

HSRP默认的Hello时间为3S间隔,保持时间为10S。


思科热备技术相关命令:

命令

描述

(config-if)# standby 1 ip 192.168.1.1

配置虚IP

(config-if)# standby 1 priority 105

配置优先级

(config-if)# standby 1 preempt

配置强占

(config-if)# standby 1 track f0/0 10

配置端口跟踪

(config-if)# standby 1 times 3 10

配置Hello计时器

# show standby brief

查看HSRP状态


华为H3C使用VRRP相关命令:

命令

描述

[huawei-Ethernet0/0/1] vrrp vrid 1 virtual-ip 192.168.1.1

配置虚IP

[huawei-Ethernet0/0/1] vrrp vrid 1 priority 105

配置优先级

[huawei-Ethernet0/0/1] vrrp vrid 1 preempt-mode timer delay 20

配置强占

[huawei] display vrrp

查看HSRP状态
