分布式任务调度框架xxljob2.2.0详细安装使用教程

由 心已入冬 提交于 2021-01-01 18:02:08

分布式任务调度框架xxljob2.2.0详细安装使用教程

简介

概述

XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。现已开放源代码并接入多家公司线上产品线，开箱即用。

特性

  1. 简单：支持通过Web页面对任务进行CRUD操作，操作简单，一分钟上手。
  2. 动态：支持动态修改任务状态、启动/停止任务，以及终止运行中任务，即时生效。
  3. 调度中心HA（中心式）：调度采用中心式设计，“调度中心”自研调度组件并支持集群部署，可保证调度中心HA。
  4. 执行器HA（分布式）：任务分布式执行，任务”执行器”支持集群部署，可保证任务执行HA。
  5. 注册中心: 执行器会周期性自动注册任务, 调度中心将会自动发现注册的任务并触发执行。同时，也支持手动录入执行器地址。
  6. 弹性扩容缩容：一旦有新执行器机器上线或者下线，下次调度时将会重新分配任务。
  7. 触发策略：提供丰富的任务触发策略，包括：Cron触发、固定间隔触发、固定延时触发、API（事件）触发、人工触发、父子任务触发。
  8. 调度过期策略：调度中心错过调度时间的补偿处理策略，包括：忽略、立即补偿触发一次等。
  9. 阻塞处理策略：调度过于密集，执行器来不及处理时的处理策略，策略包括：单机串行（默认）、丢弃后续调度、覆盖之前调度。
  10. 任务超时控制：支持自定义任务超时时间，任务运行超时将会主动中断任务。
  11. 任务失败重试：支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；其中分片任务支持分片粒度的失败重试 。
  12. 任务失败告警；默认提供邮件方式失败告警，同时预留扩展接口，可方便的扩展短信、钉钉等告警方式。
  13. 路由策略：执行器集群部署时提供丰富的路由策略，包括：第一个、最后一个、轮询、随机、一致性HASH、最不经常使用、最近最久未使用、故障转移、忙碌转移等。
  14. 分片广播任务：执行器集群部署时，任务路由策略选择”分片广播”情况下，一次任务调度将会广播触发集群中所有执行器执行一次任务，可根据分片参数开发分片任务。
  15. 动态分片：分片广播任务以执行器为维度进行分片，支持动态扩容执行器集群从而动态增加分片数量，协同进行业务处理；在进行大数据量业务操作时可显著提升任务处理能力和速度。
  16. 故障转移：任务路由策略选择”故障转移”情况下，如果执行器集群中某一台机器故障，将会自动Failover切换到一台正常的执行器发送调度请求。
  17. 任务进度监控：支持实时监控任务进度。
  18. Rolling实时日志：支持在线查看调度结果，并且支持以Rolling方式实时查看执行器输出的完整的执行日志。
  19. GLUE：提供Web IDE，支持在线开发任务逻辑代码，动态发布，实时编译生效，省略部署上线的过程。支持30个版本的历史版本回溯。
  20. 脚本任务：支持以GLUE模式开发和运行脚本任务，包括Shell、Python、NodeJS、PHP、PowerShell等类型脚本。
  21. 命令行任务：原生提供通用命令行任务Handler（Bean任务，”CommandJobHandler”）；业务方只需要提供命令行即可。
  22. 任务依赖：支持配置子任务依赖，当父任务执行结束且执行成功后将会主动触发一次子任务的执行, 多个子任务用逗号分隔。
  23. 一致性：“调度中心”通过DB锁保证集群分布式调度的一致性, 一次任务调度只会触发一次执行。
  24. 自定义任务参数：支持在线配置调度任务入参，即时生效。
  25. 调度线程池：调度系统多线程触发调度运行，确保调度精确执行，不被堵塞。
  26. 数据加密：调度中心和执行器之间的通讯进行数据加密，提升调度信息安全性。
  27. 邮件报警：任务失败时支持邮件报警，支持配置多邮件地址群发报警邮件。
  28. 推送maven中央仓库: 将会把最新稳定版推送到maven中央仓库, 方便用户接入和使用。
  29. 运行报表：支持实时查看运行数据，如任务数量、调度次数、执行器数量等；以及调度报表，如调度日期分布图，调度成功分布图等。
  30. 全异步：任务调度流程全异步化设计实现，如异步调度、异步运行、异步回调等，有效对密集调度进行流量削峰，理论上支持任意时长任务的运行。
  31. 跨语言：调度中心与执行器提供语言无关的 RESTful API 服务，第三方任意语言可据此对接调度中心或者实现执行器。除此之外，还提供了 “多任务模式”和“httpJobHandler”等其他跨语言方案。
  32. 国际化：调度中心支持国际化设置，提供中文、英文两种可选语言，默认为中文。
  33. 容器化：提供官方docker镜像，并实时更新推送dockerhub，进一步实现产品开箱即用。
  34. 线程池隔离：调度线程池进行隔离拆分，慢任务自动降级进入”Slow”线程池，避免耗尽调度线程，提高系统稳定性。
  35. 用户管理：支持在线管理系统用户，存在管理员、普通用户两种角色。
  36. 权限控制：执行器维度进行权限控制，管理员拥有全量权限，普通用户需要分配执行器权限后才允许相关操作。

总体设计

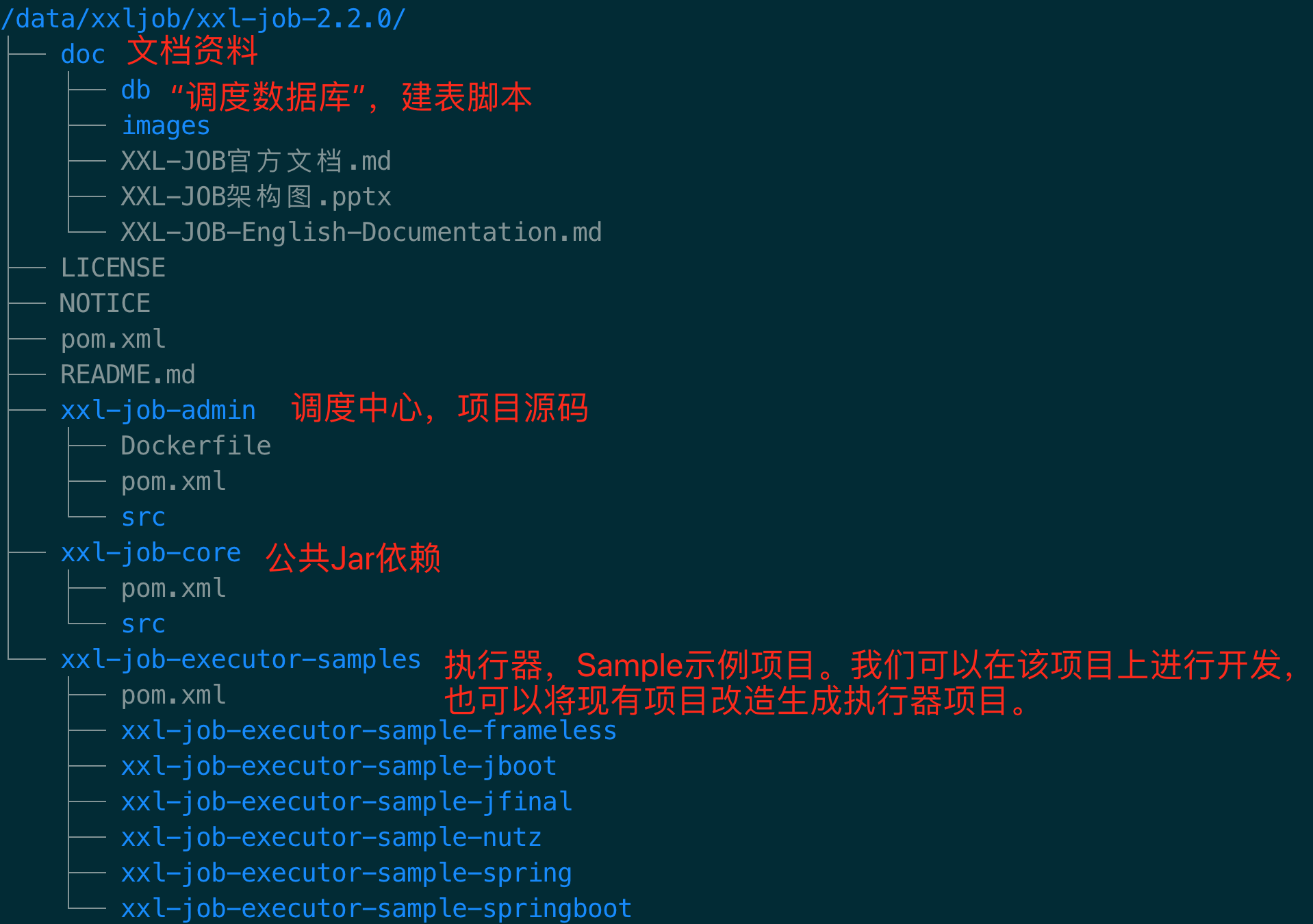

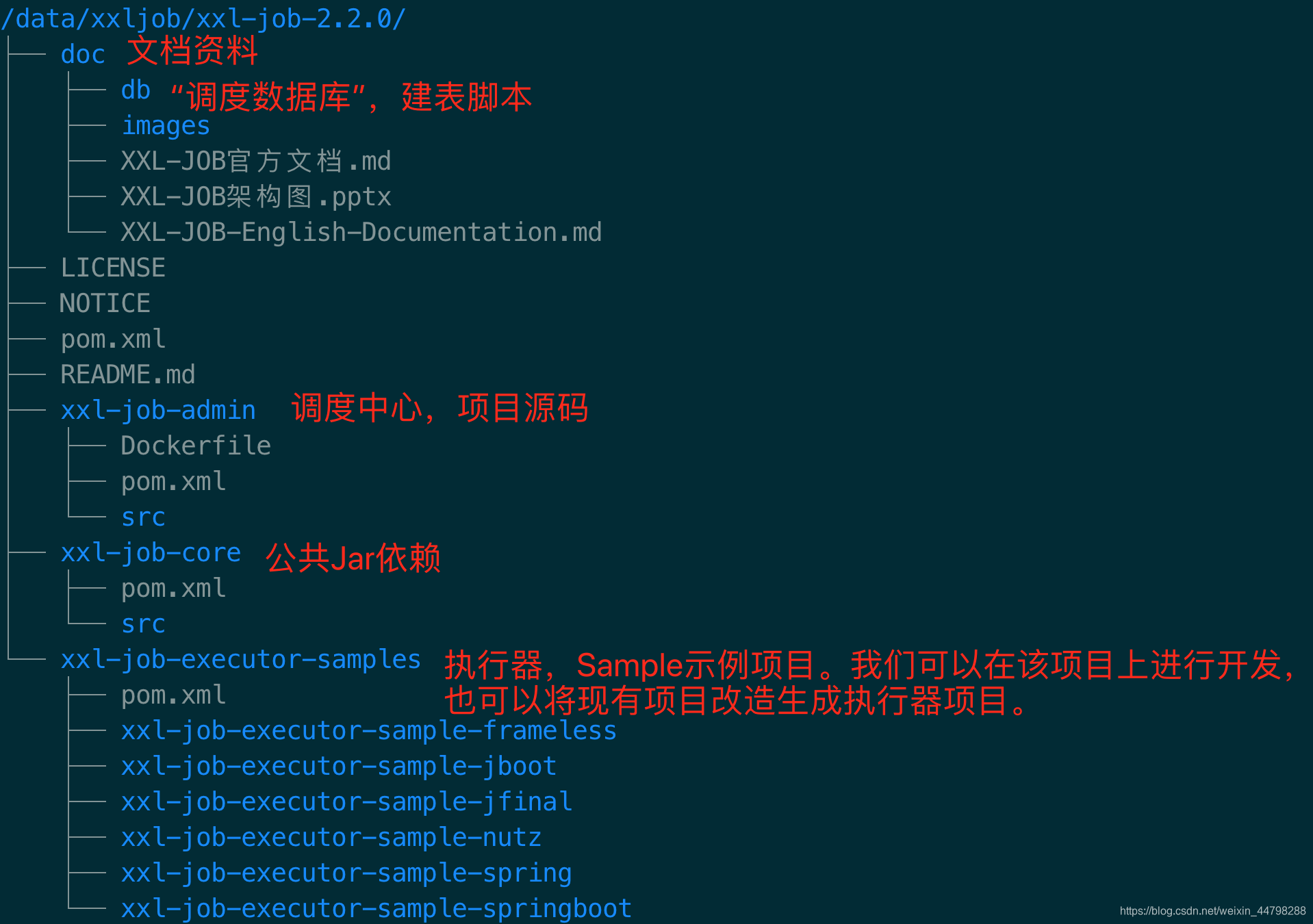

源码目录介绍

在这里插入图片描述

/data/xxljob/xxl-job-2.2.0/
├── doc
│   ├── db
│   ├── images
│   ├── XXL-JOB官方文档.md
│   ├── XXL-JOB架构图.pptx
│   └── XXL-JOB-English-Documentation.md
├── LICENSE
├── NOTICE
├── pom.xml
├── README.md
├── xxl-job-admin //调度中心，项目源码
│   ├── Dockerfile
│   ├── pom.xml
│   └── src
├── xxl-job-core  //公共Jar依赖
│   ├── pom.xml
│   └── src
└── xxl-job-executor-samples //执行器，Sample示例项目。我们可以在该项目上进行开发，也可以将现有项目改造生成执行器项目
    ├── pom.xml
    ├── xxl-job-executor-sample-frameless //无框架版本
    ├── xxl-job-executor-sample-jboot //Jboot版本，通过Jboot管理执行器
    ├── xxl-job-executor-sample-jfinal //JFinal版本，通过JFinal管理执行器
    ├── xxl-job-executor-sample-nutz //Nutz版本，通过Nutz管理执行器
    ├── xxl-job-executor-sample-spring //Spring版本，通过Spring容器管理执行器，比较通用
    └── xxl-job-executor-sample-springboot //Springboot版本，通过Springboot管理执行器，推荐这种方式

“调度数据库”配置

XXL-JOB调度模块基于自研调度组件并支持集群部署，调度数据库表说明如下：

  • xxl_job_lock：任务调度锁表；
  • xxl_job_group：执行器信息表，维护任务执行器信息；
  • xxl_job_info：调度扩展信息表： 用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
  • xxl_job_log：调度日志表： 用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
  • xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
  • xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
  • xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
  • xxl_job_user：系统用户表；

架构设计

设计思想

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。
将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。
因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性。

系统组成

  • 调度模块（调度中心）：
    负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；
    支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。

  • 执行模块（执行器）：
    负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效；
    接收“调度中心”的执行请求、终止请求和日志请求等。

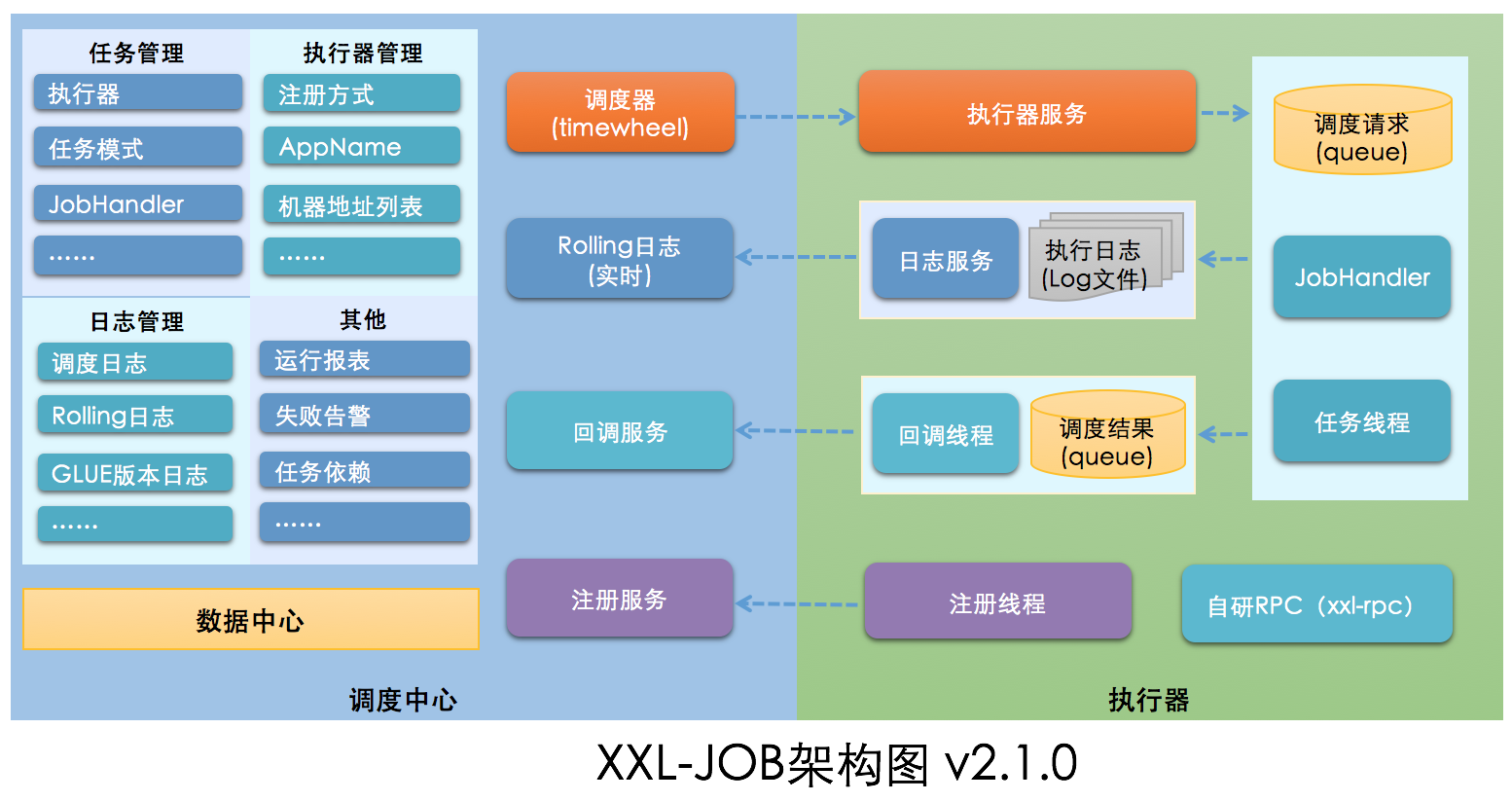

架构图

在这里插入图片描述

安装

环境

官网要求预安装环境：

Maven3+
Jdk1.8+
Mysql5.7+

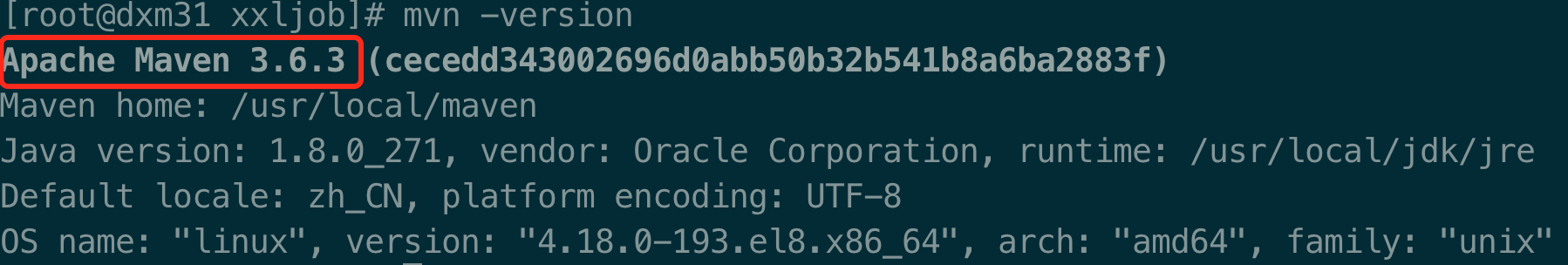

本机环境：

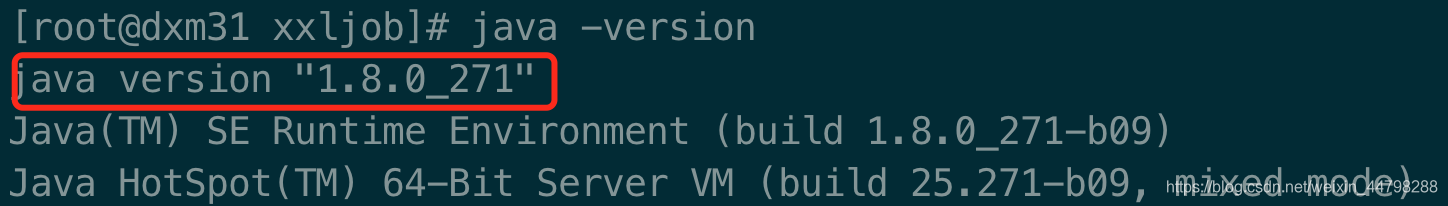

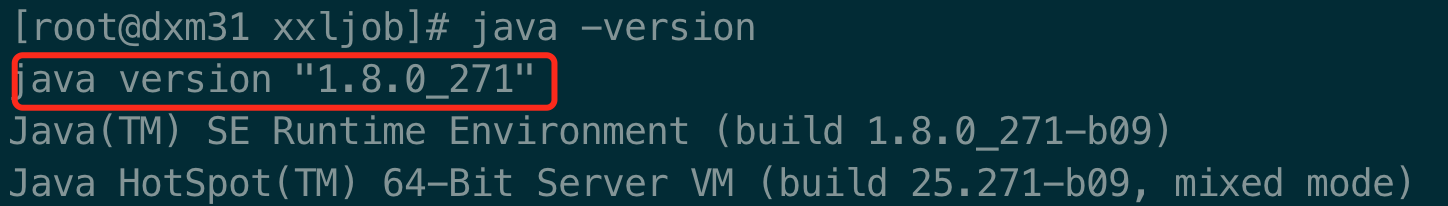

在这里插入图片描述

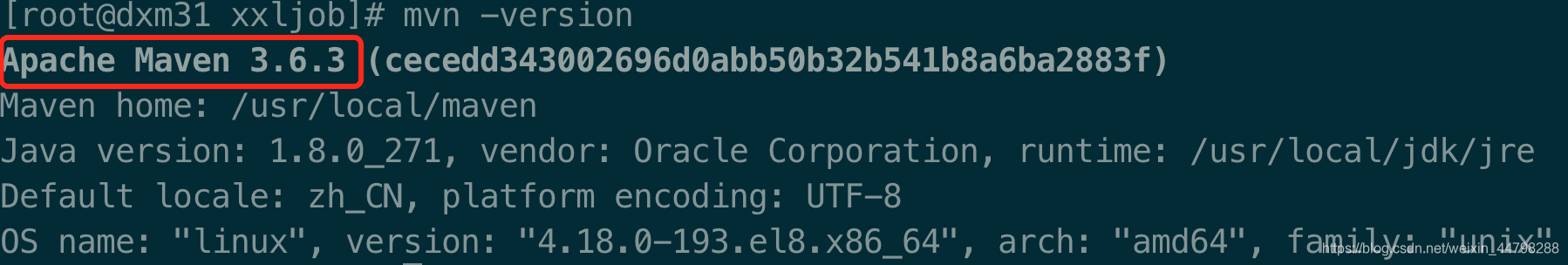

在这里插入图片描述
我这里是安装好了jdk和maven的，如果有需要的可以参考centos8使用war包安装部署jenkins以及初始化配置这篇文章，这个里面有详细的安装以及配置步骤。
在这里插入图片描述

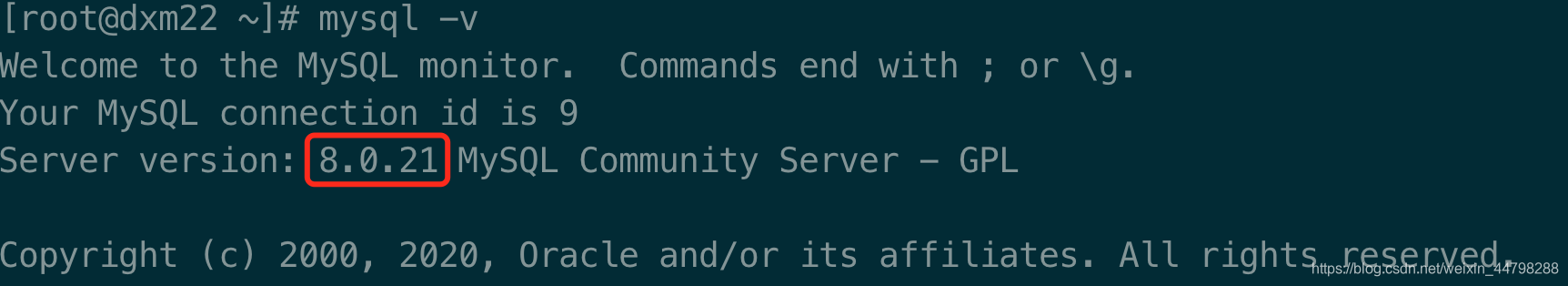

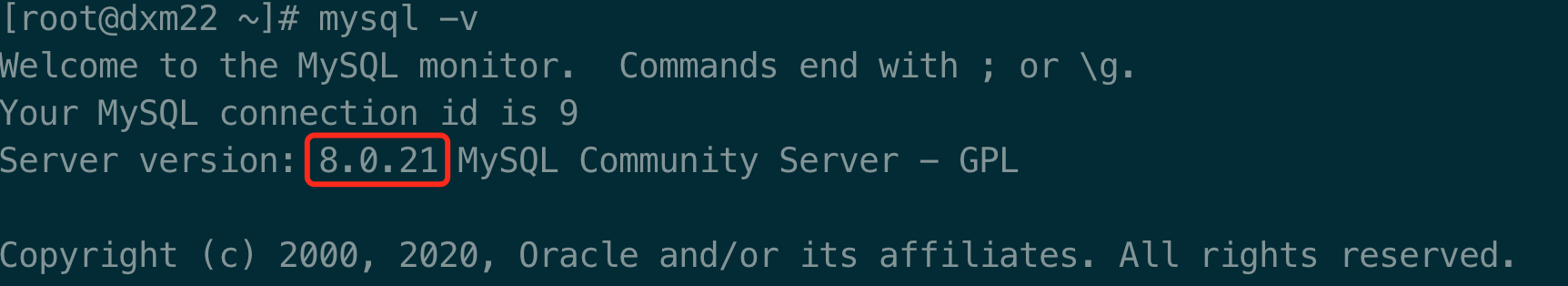

MySQL我安装的是8.0.21版本的，如果有需要，可以参考centos8安装MySQL8，里面有详细的安装已经配置步骤。




创建目录

[root@dxm31 ~]# mkdir -p /data/xxljob
[root@dxm31 ~]# cd /data/xxljob/

下载

[root@dxm31 xxljob]# wget https://github.com/xuxueli/xxl-job/archive/v2.2.0.tar.gz

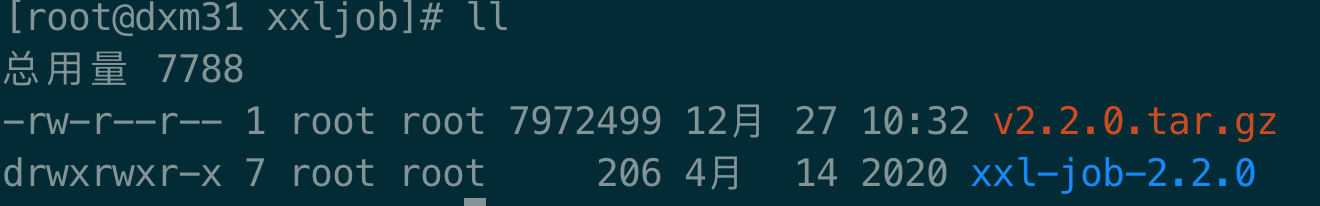

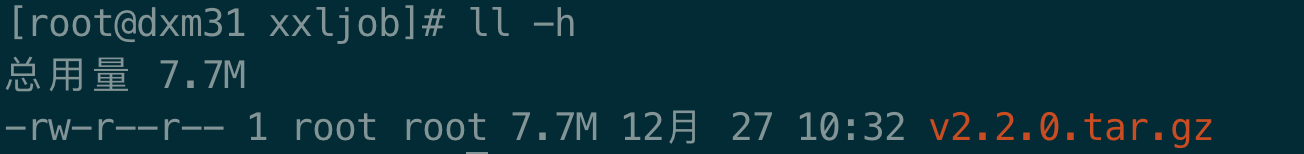

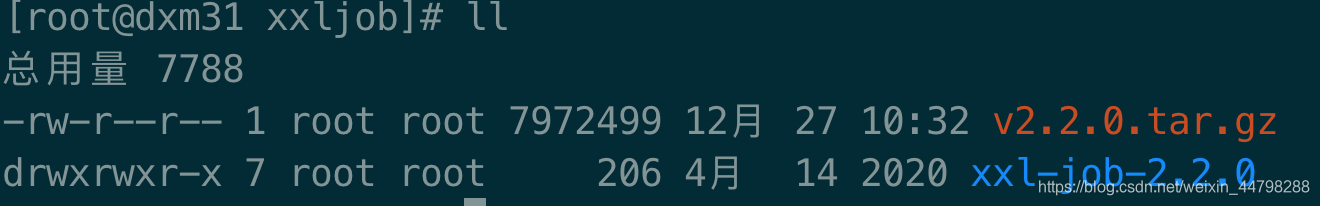

[root@dxm31 xxljob]# ll -h

在这里插入图片描述

解压

[root@dxm31 xxljob]# tar -zxvf v2.2.0.tar.gz

在这里插入图片描述

初始化调度数据库

“调度数据库初始化SQL脚本” 位置为:/xxl-job/doc/db/tables_xxl_job.sql。
调度中心支持集群部署，集群情况下各节点务必连接同一个mysql实例；
如果mysql做主从，调度中心集群节点务必强制走主库；

调度数据库表说明

xxl_job_info：调度扩展信息表： 用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
xxl_job_log：调度日志表： 用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
xxl_job_group：执行器信息表，维护任务执行器信息；
xxl_job_user：系统用户表；
xxl_job_lock：任务调度锁表；

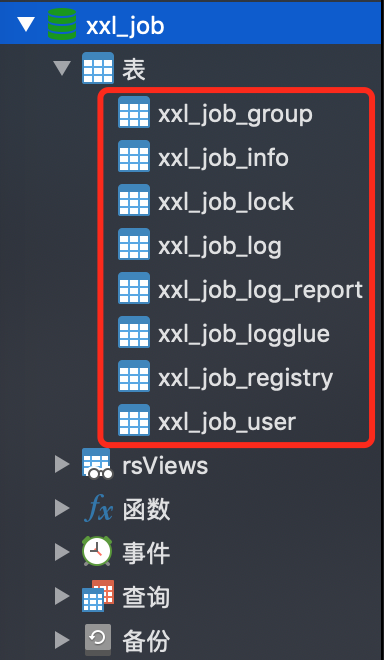

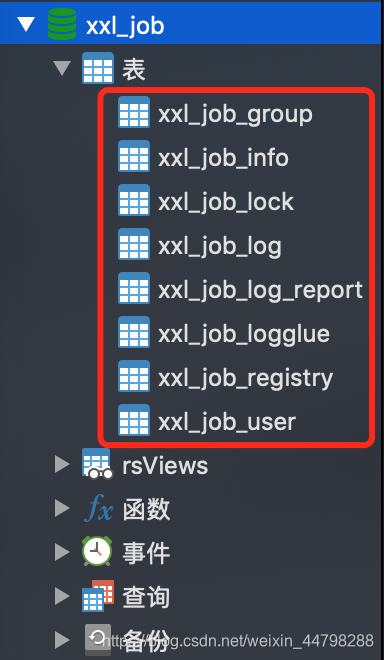

我们可以通过mysql -uroot -p123456 < /data/xxljob/xxl-job-2.2.0/doc/db/tables_xxl_job.sql这种操作来初始化数据库，也可以通过用navicat工具导入再执行sql这种操作来初始化数据库，大家任意选择，怎么方便怎么来。
在这里插入图片描述

配置部署"调度中心"（xxl-job-admin）

调度中心作用：统一管理任务调度平台上调度任务，负责触发调度执行，并且提供任务管理平台。

修改application.properties配置文件

调度中心配置文件地址：/xxl-job/xxl-job-admin/src/main/resources/application.properties

修改此配置文件

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-admin/src/main/resources/application.properties

内容如下：

### web
server.port=8082
server.context-path=/xxl-job-admin

### actuator
management.server.servlet.context-path=/actuator
management.health.mail.enabled=false

### resources
spring.mvc.servlet.load-on-startup=0
spring.mvc.static-path-pattern=/static/**
spring.resources.static-locations=classpath:/static/

### freemarker
spring.freemarker.templateLoaderPath=classpath:/templates/
spring.freemarker.suffix=.ftl
spring.freemarker.charset=UTF-8
spring.freemarker.request-context-attribute=request
spring.freemarker.settings.number_format=0.##########

### mybatis
mybatis.mapper-locations=classpath:/mybatis-mapper/*Mapper.xml
#mybatis.type-aliases-package=com.xxl.job.admin.core.model

### xxl-job, datasource 调度中心JDBC链接：链接地址请保持和 2.1章节 所创建的调度数据库的地址一致
spring.datasource.url=jdbc:mysql://192.168.0.22:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.jdbc.Driver

### datasource-pool
spring.datasource.type=com.zaxxer.hikari.HikariDataSource
spring.datasource.hikari.minimum-idle=10
spring.datasource.hikari.maximum-pool-size=30
spring.datasource.hikari.auto-commit=true
spring.datasource.hikari.idle-timeout=30000
spring.datasource.hikari.pool-name=HikariCP
spring.datasource.hikari.max-lifetime=900000
spring.datasource.hikari.connection-timeout=10000
spring.datasource.hikari.connection-test-query=SELECT 1

### xxl-job email 报警邮箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory

### xxl-job, access token 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=

### xxl-job, i18n (default is zh_CN, and you can choose "zh_CN", "zh_TC" and "en") 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN

## xxl-job, triggerpool max size 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100

### xxl-job, log retention days 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

其中web 端口默认是8080，如果有冲突，一定要更换(本文采用8082，因为8080是tomcat服务，8081是maven私服。)，另外spring.datasource.url注意一下这里的IP，如果不是127.0.0.1，也一定要更换。

修改logback.xml(指定xxl-job的日志路径)

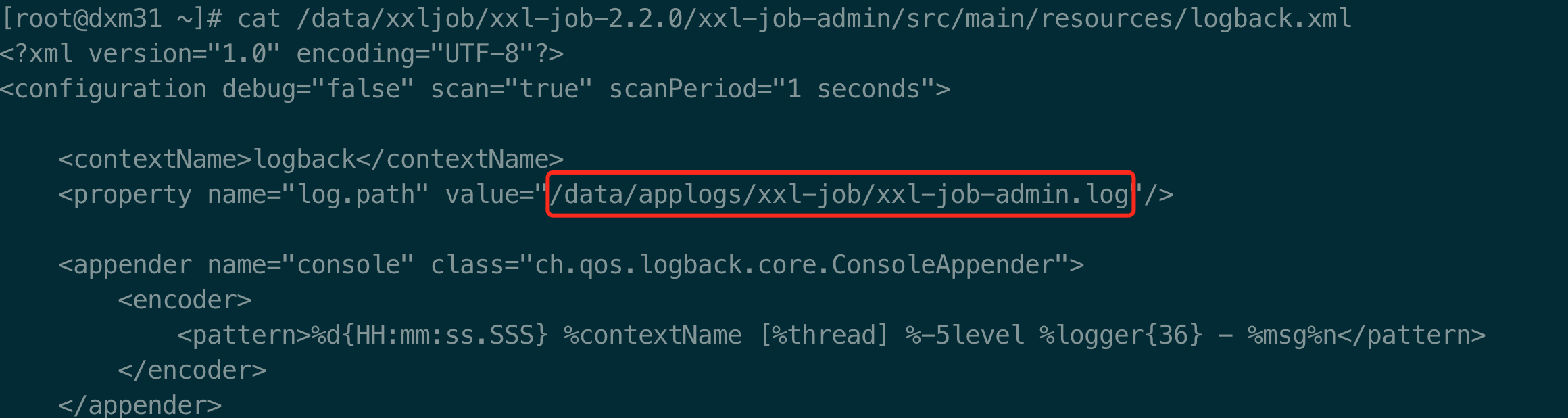

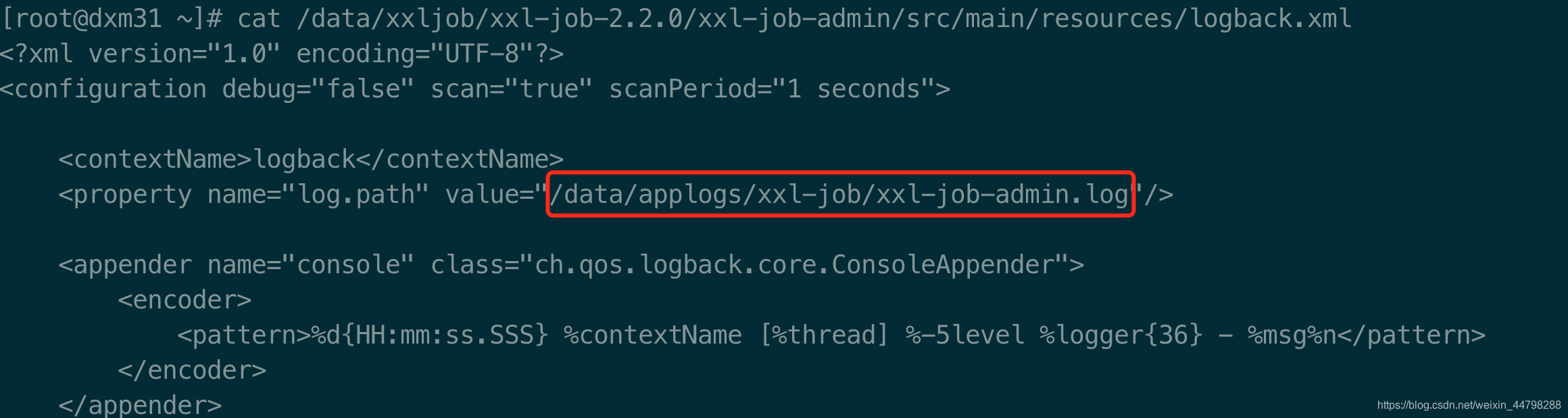

查看一下默认配置日志路径：
在这里插入图片描述
默认日志路径为：/data/applogs/xxl-job/xxl-job-admin.log，我们改为/data/xxl-job/xxl-job-admin.log。
操作步骤：


[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-admin/src/main/resources/logback.xml

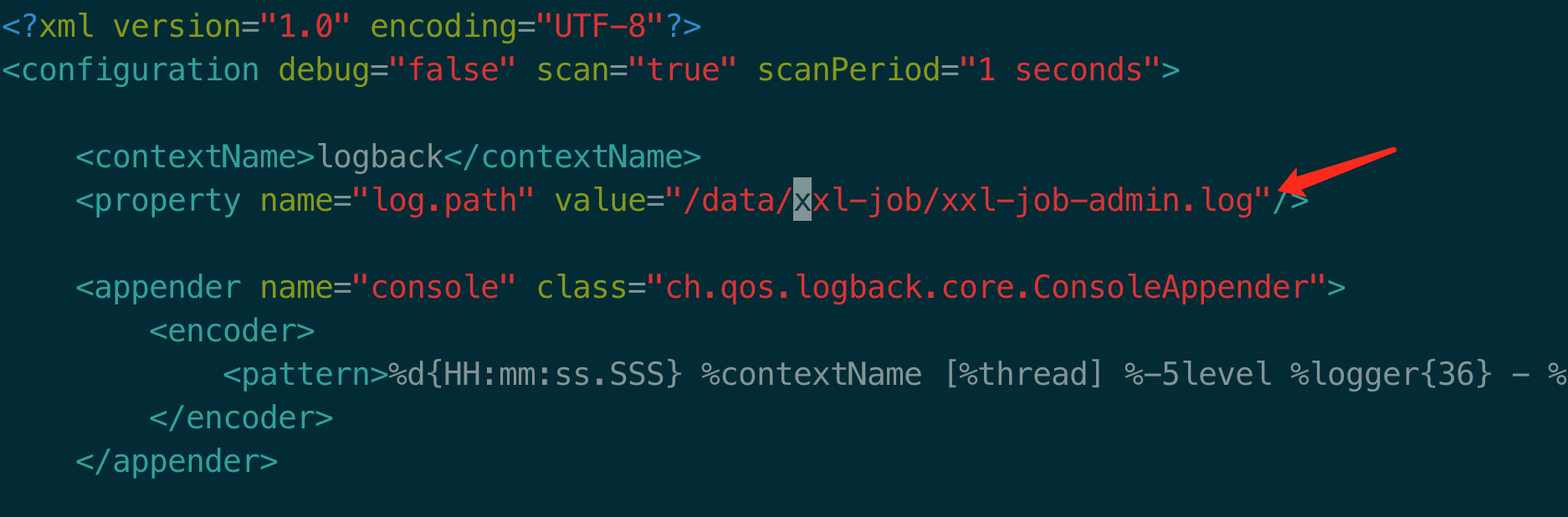

修改以下内容：

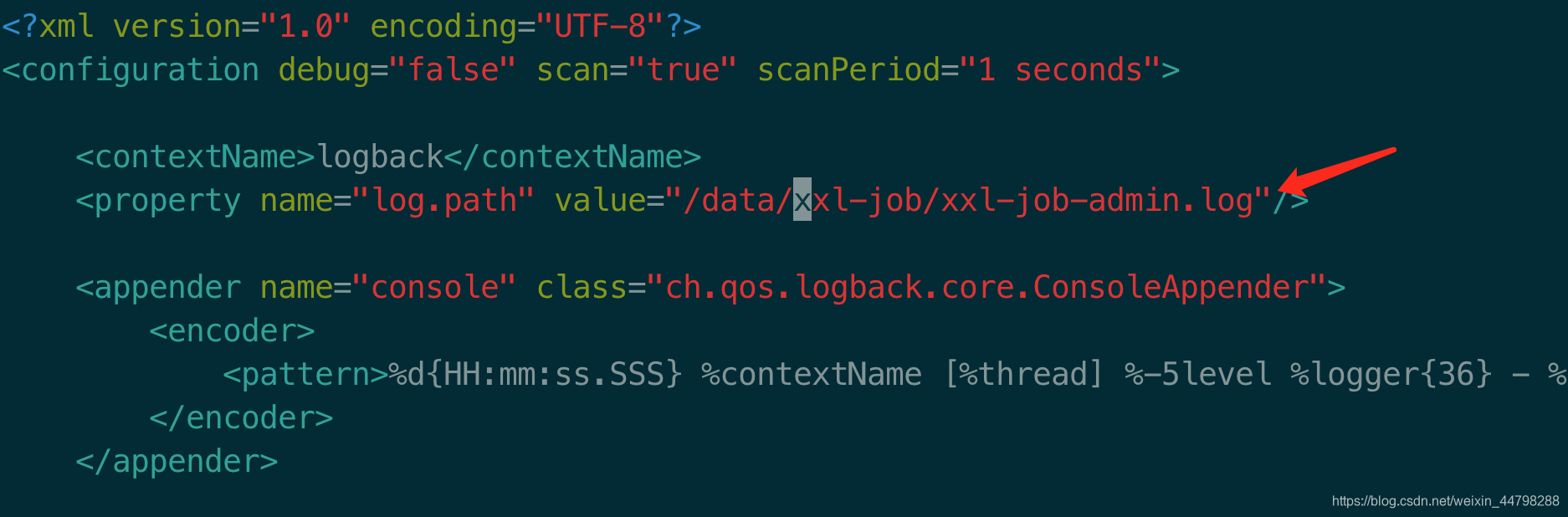

<property name="log.path" value="/data/xxl-job/xxl-job-admin.log"/>

在这里插入图片描述

配置部署"执行器项目"

“执行器”项目：xxl-job-executor-sample-springboot (提供多种版本执行器供选择，现以 springboot 版本为例，可直接使用，也可以参考其并将现有项目改造成执行器)。

作用：负责接收“调度中心”的调度并执行；可直接部署执行器，也可以将执行器集成到现有业务项目中。

修改执行器配置文件

我们以 springboot 版本为例，要修改的配置文件路径为：xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/application.properties

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/application.properties

修改内容如下：

# web port
server.port=8083
# no web
#spring.main.web-environment=false

# log config
logging.config=classpath:logback.xml


### xxl-job admin address list, such as "http://address" or "http://address01,http://address02" 调度中心部署跟地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8082/xxl-job-admin

### xxl-job, access token 执行器通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=

### xxl-job executor appname 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### xxl-job executor registry-address: default use address to registry , otherwise use ip:port if address is null 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### xxl-job executor server-info 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### xxl-job executor log-path 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/xxl-job/jobhandler
### xxl-job executor log-retention-days 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

其中web 端口默认是8081，如果有冲突，一定要更换(本文采用8083)

修改logback.xml(指定xxl-job的日志路径)

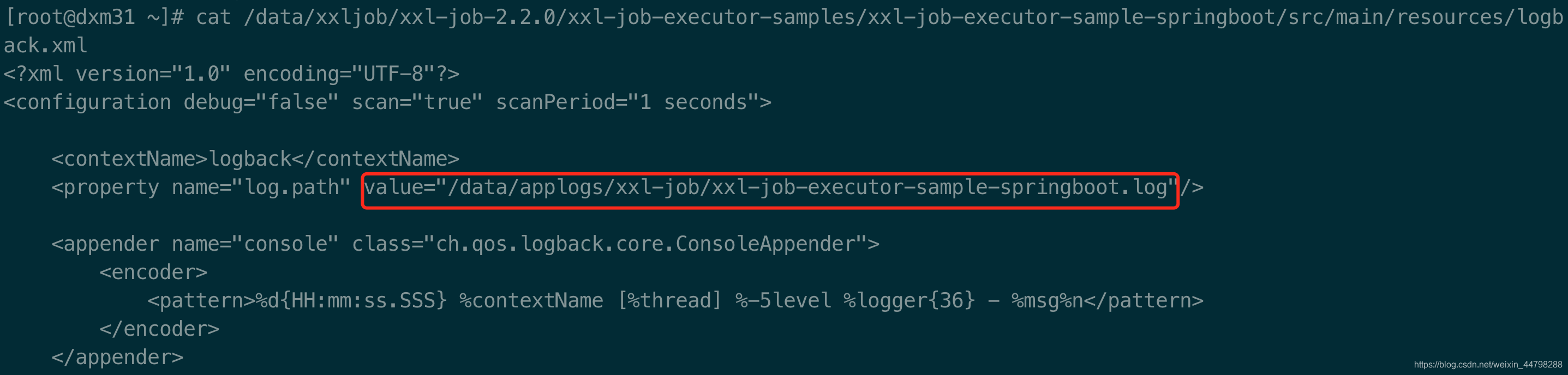

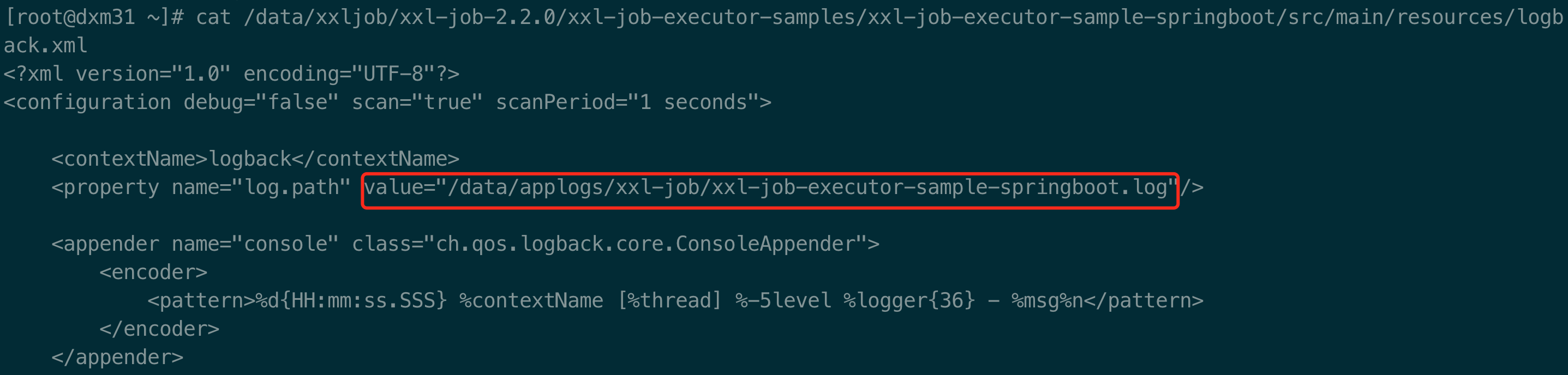

查看一下默认配置日志路径：
在这里插入图片描述
默认日志路径为：/data/applogs/xxl-job/xxl-job-executor-sample-springboot.log，我们改为/data/xxl-job/xxl-job-executor-sample-springboot.log。
操作步骤：


[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/logback.xml

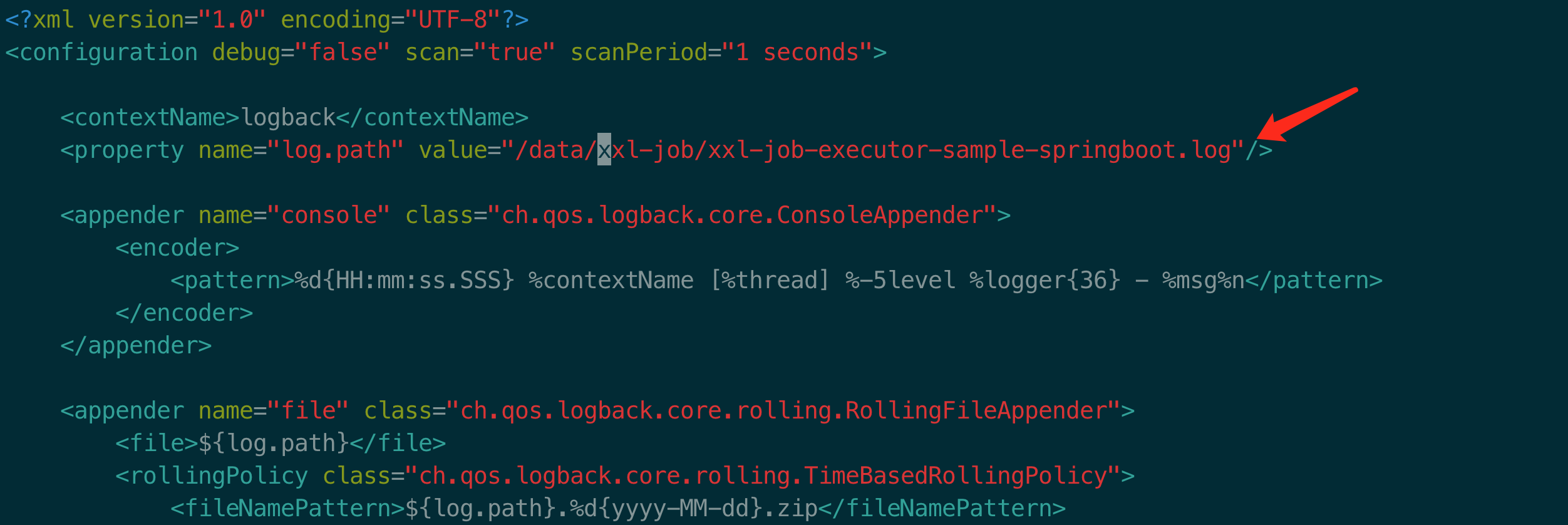

修改以下内容：

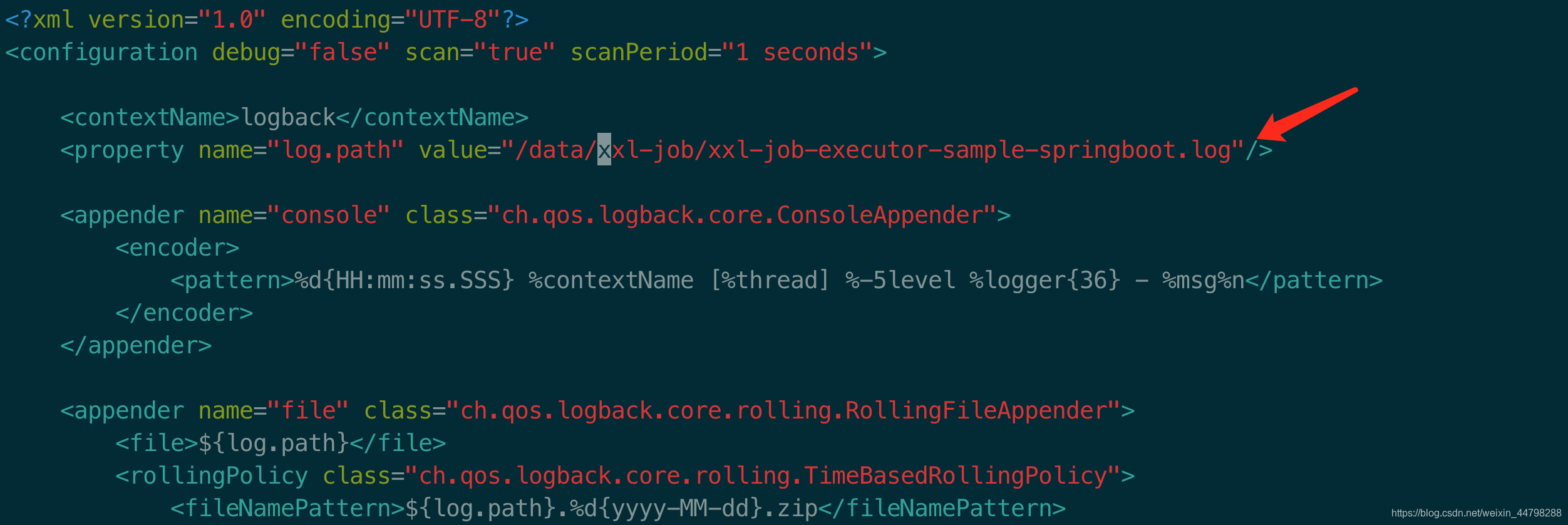

<property name="log.path" value="/data/xxl-job/xxl-job-executor-sample-springboot.log"/>

在这里插入图片描述

打包部署项目

如果已经正确进行上述配置，可将项目编译打包部署。

[root@dxm31 ~]# cd /data/xxljob/xxl-job-2.2.0/

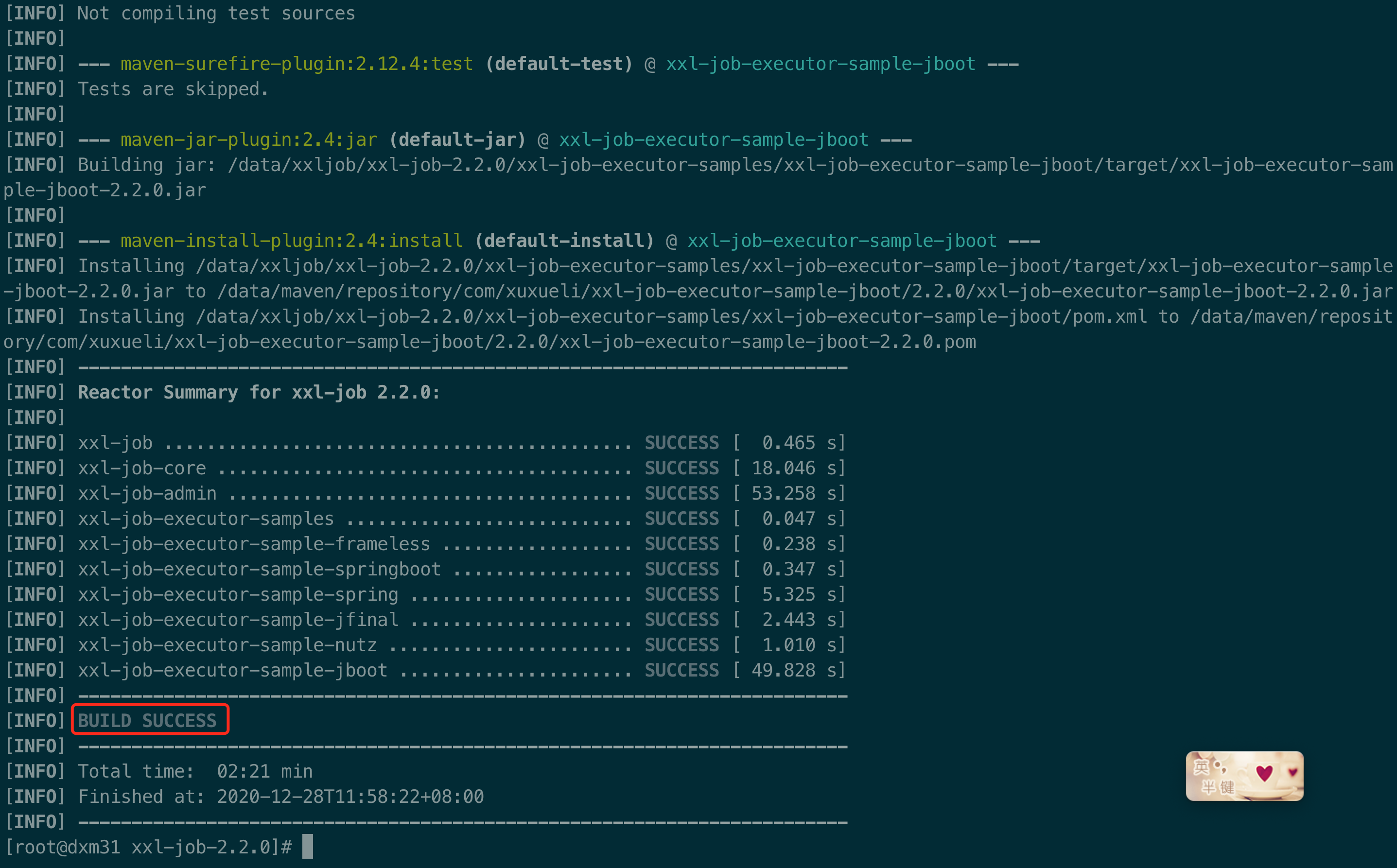

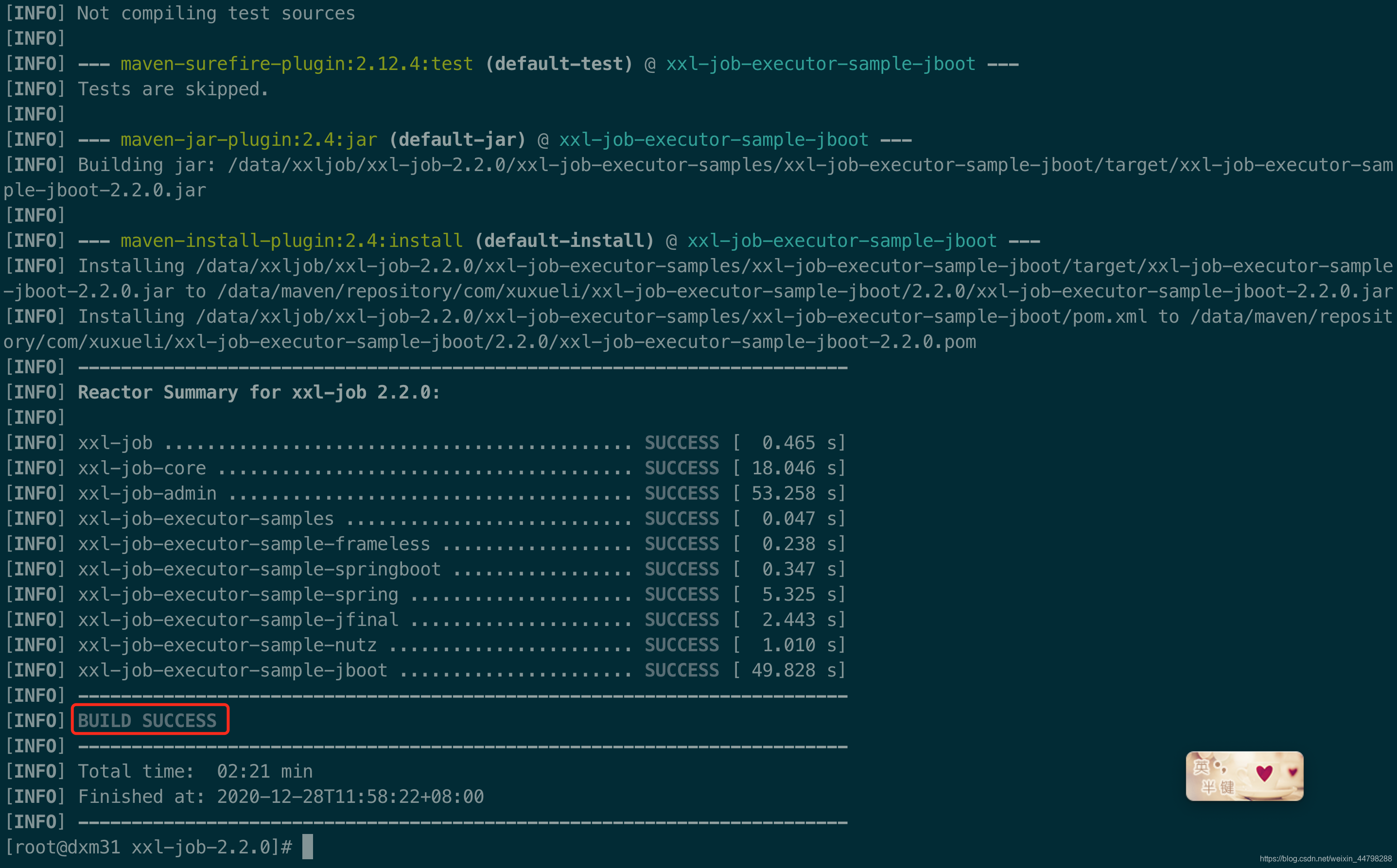

[root@dxm31 xxl-job-2.2.0]# mvn clean install

在这里插入图片描述
看到这个证明项目编译打包完成。

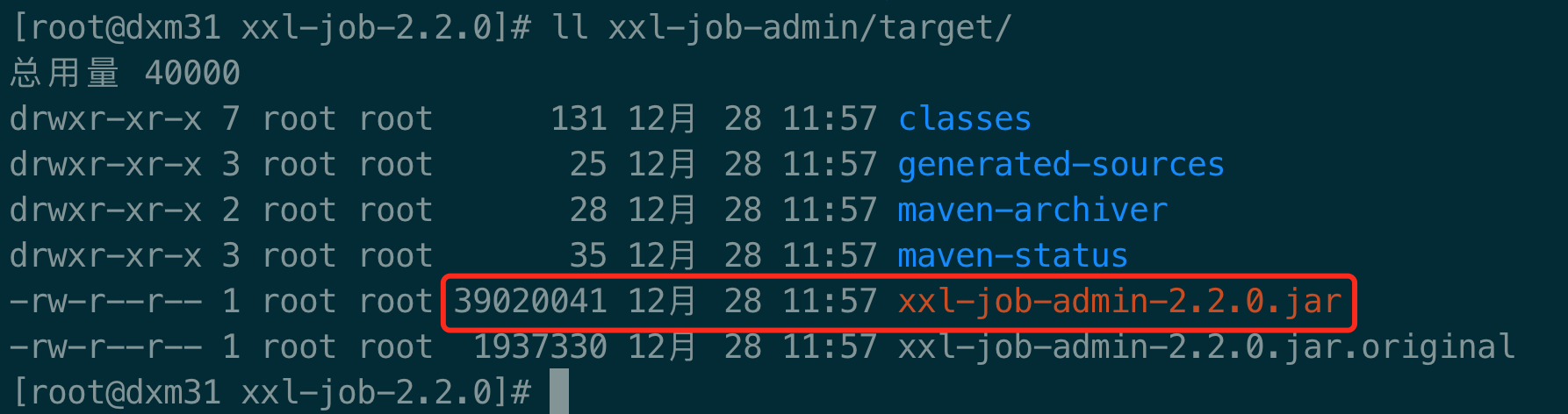

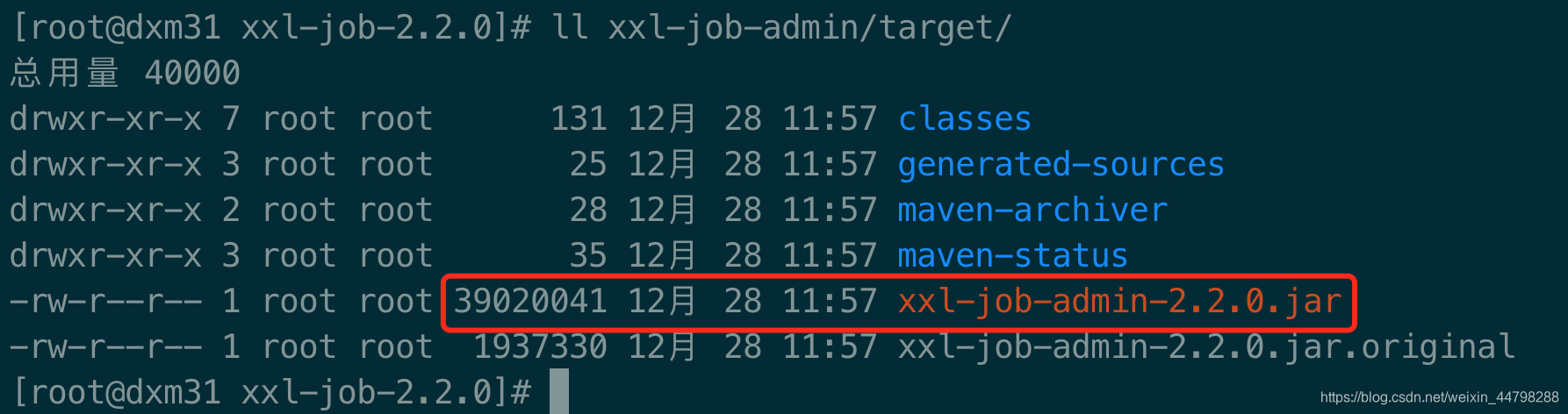

查看一下xxl-job-admin/target/下面是否有xxl-job-admin-2.2.0.jar：

[root@dxm31 xxl-job-2.2.0]# ll xxl-job-admin/target/

在这里插入图片描述

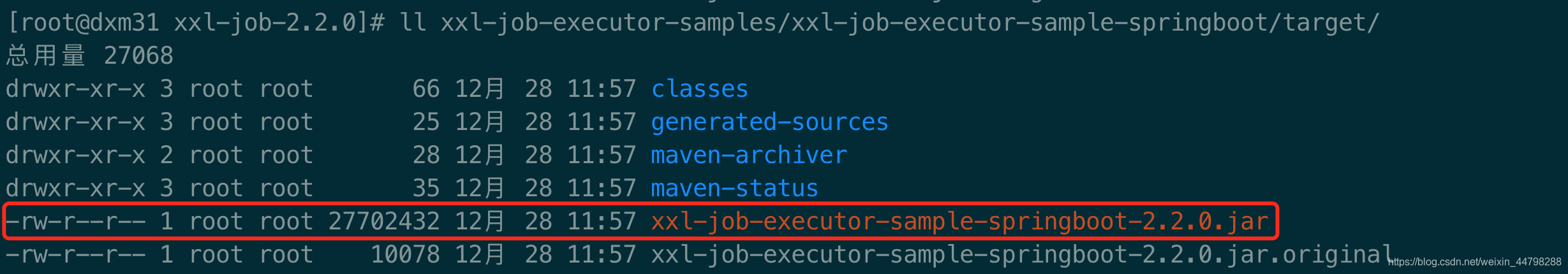

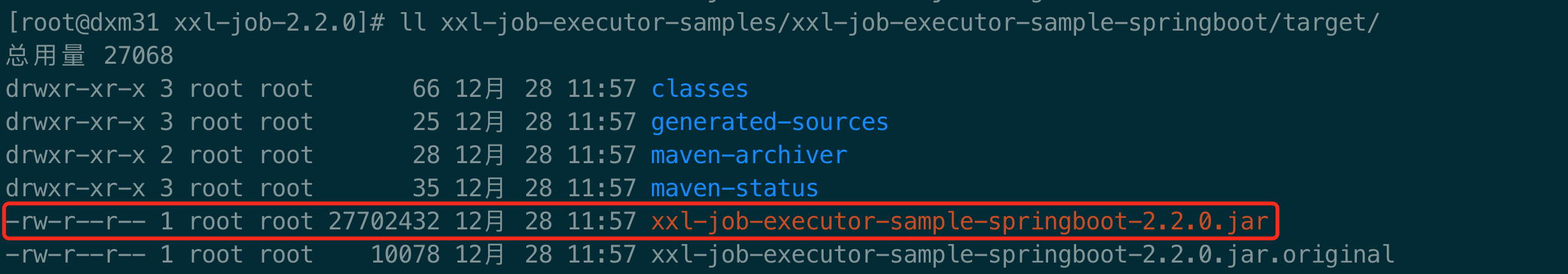

查看一下xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/下面是否有xxl-job-executor-sample-springboot-2.2.0.jar：

[root@dxm31 xxl-job-2.2.0]# ll xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/

在这里插入图片描述

启动

启动调度中心

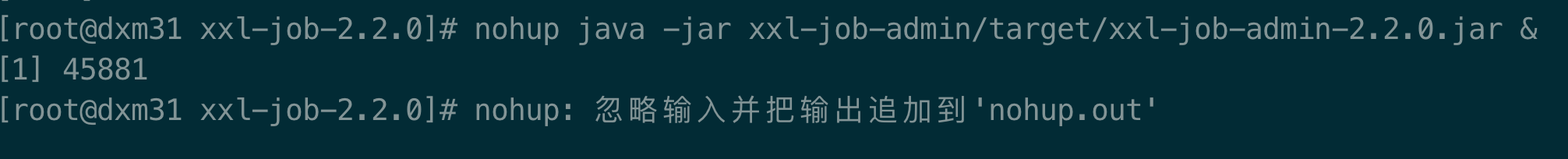

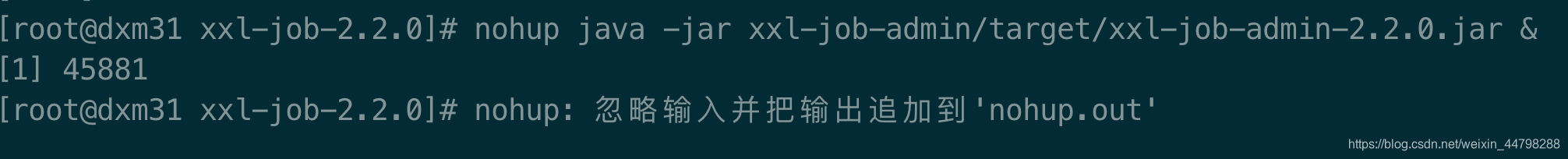

启动调度中心命令：nohup java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar &

[root@dxm31 xxl-job-2.2.0]# nohup java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar &

在这里插入图片描述

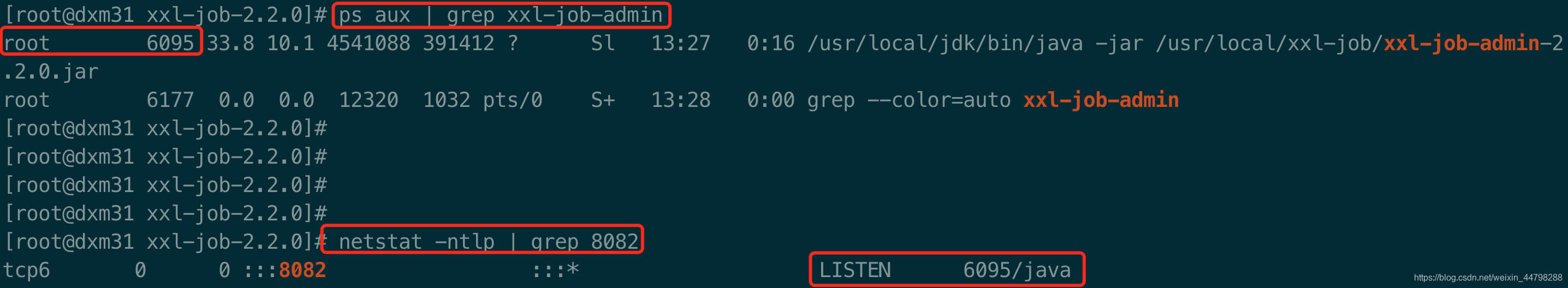

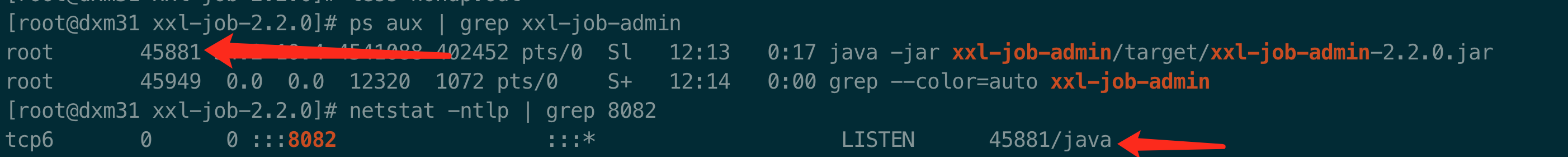

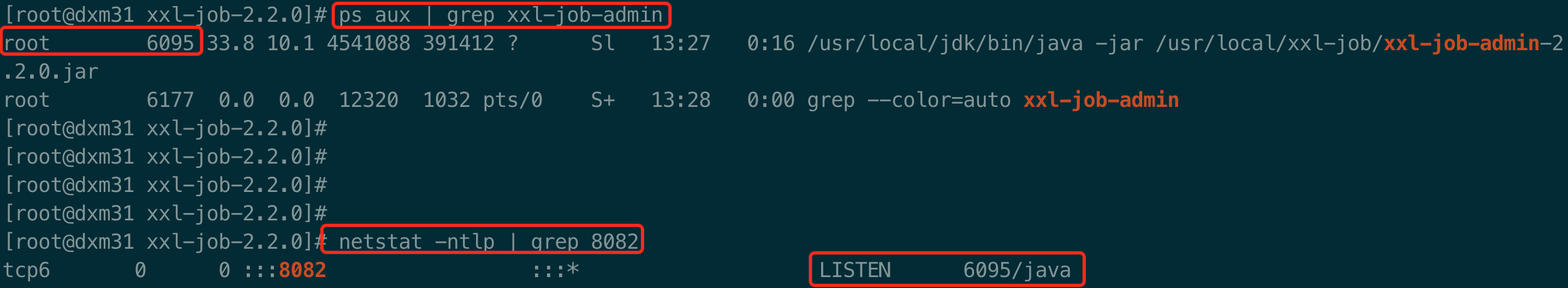

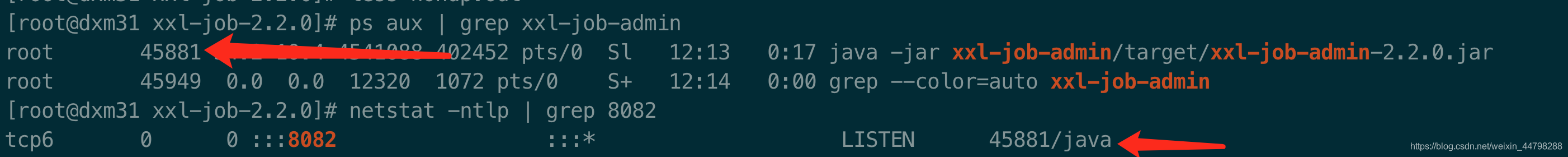

查看进程以及端口监听情况：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8082

在这里插入图片描述

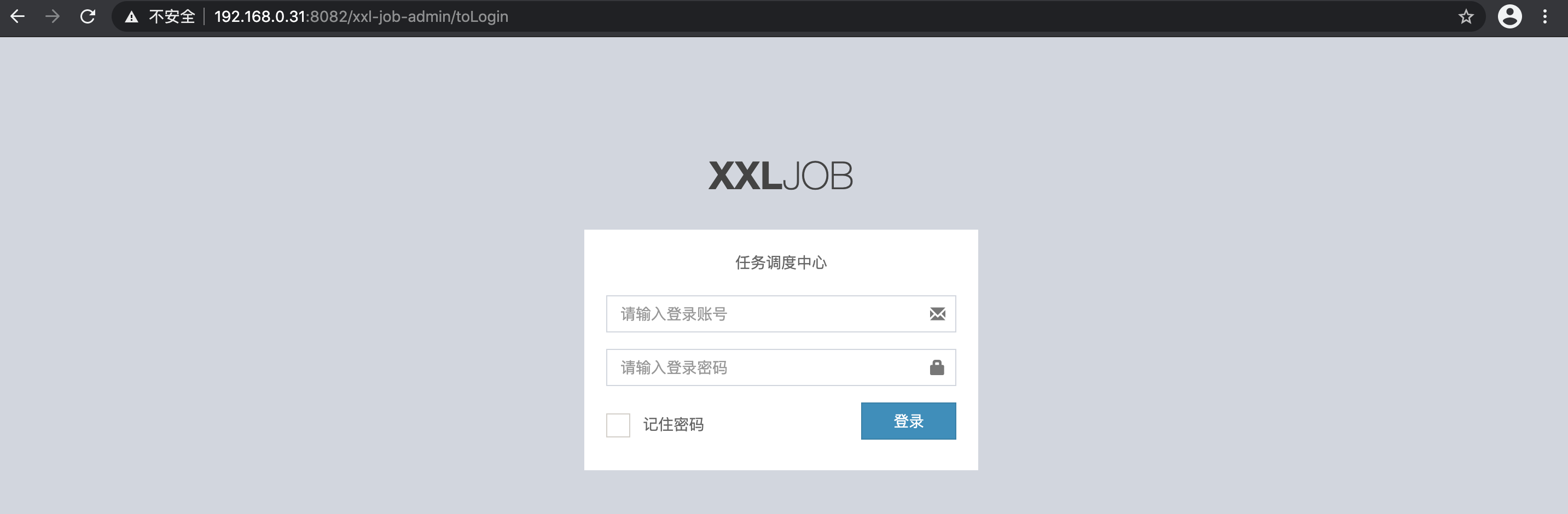

我们用浏览器访问一下http://IP+端口，我们这里是http://192.168.0.31:8082/xxl-job-admin
在这里插入图片描述

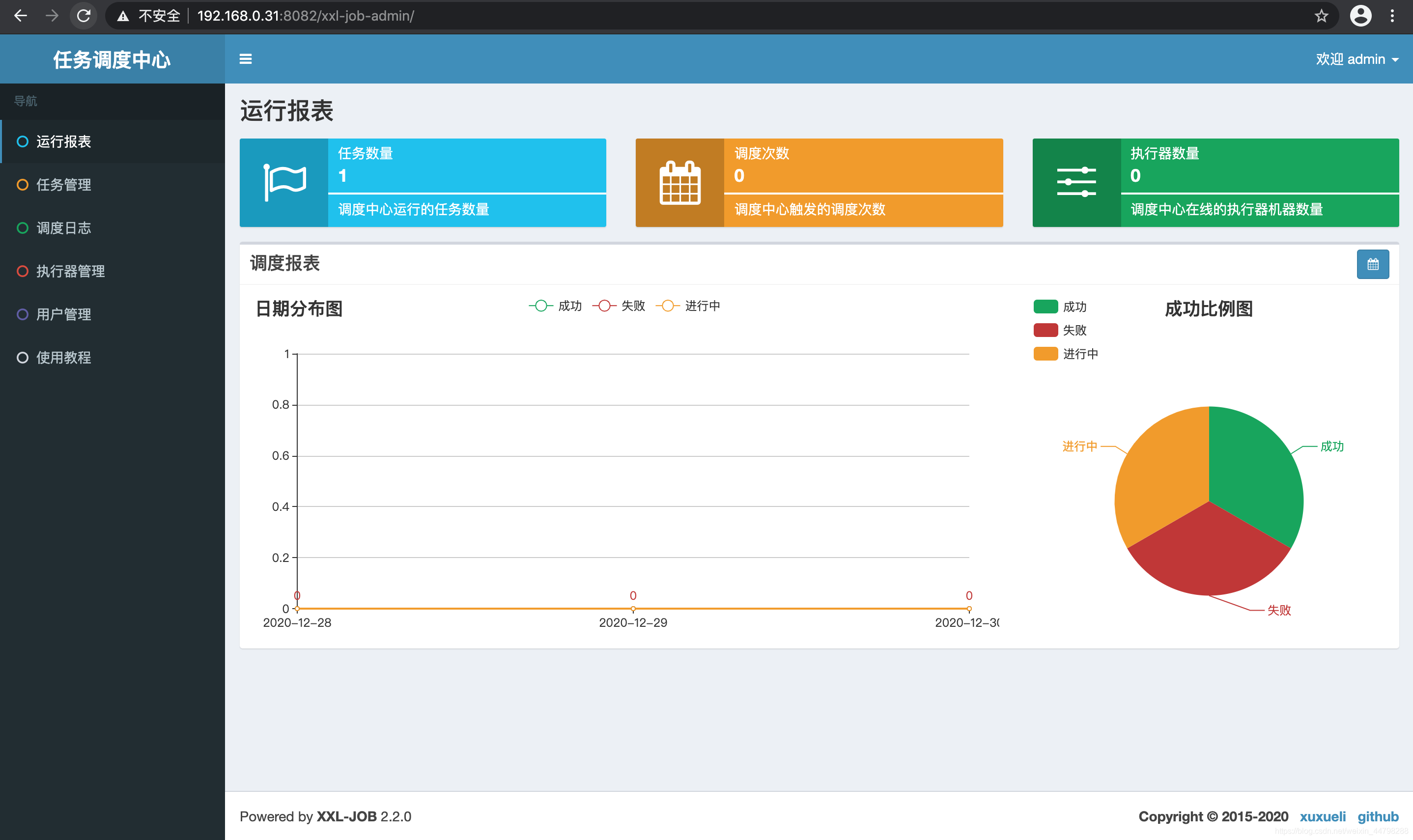

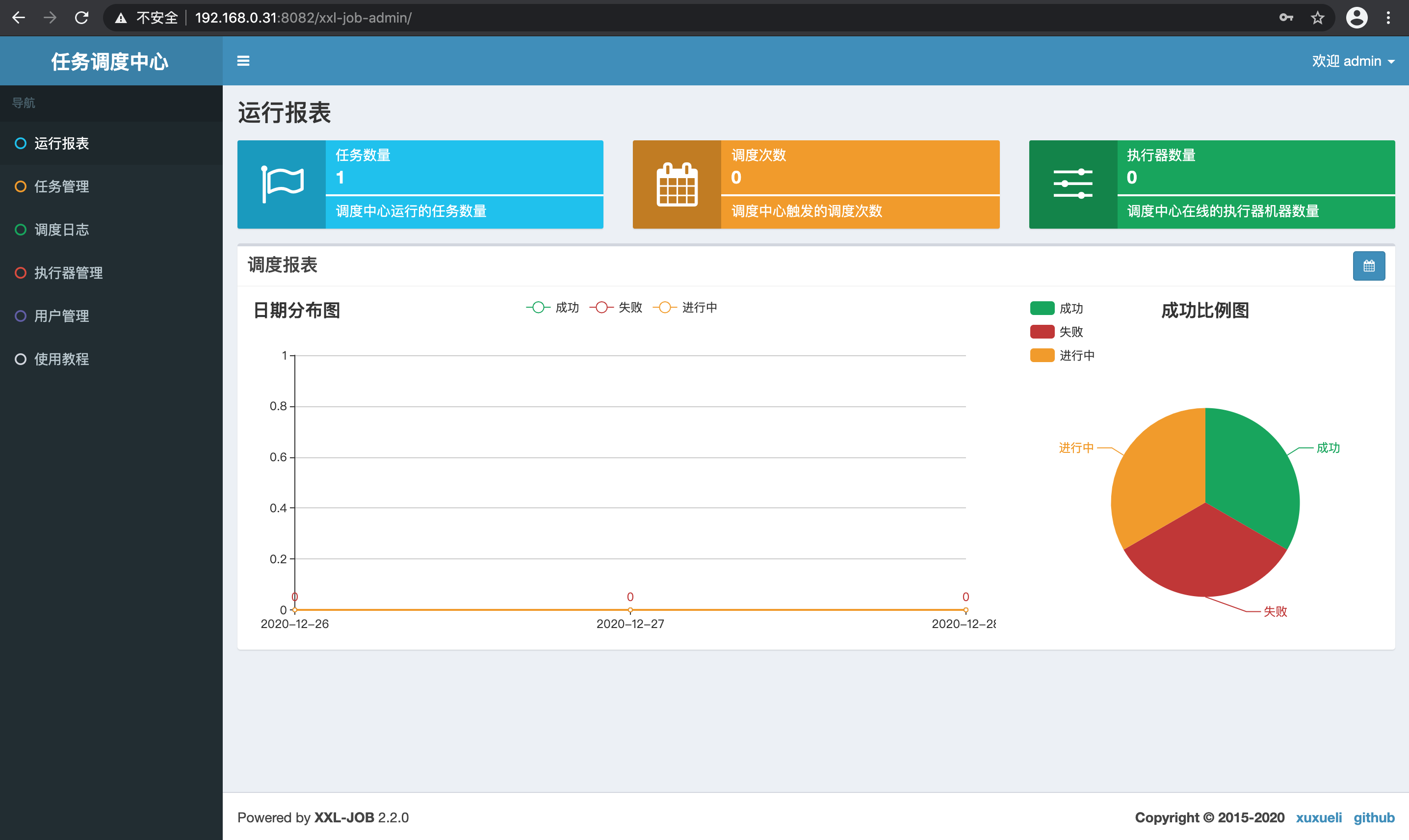

默认登录账号 “admin/123456”, 登录后运行界面如下图所示：在这里插入图片描述
至此“调度中心”项目已经部署成功。



启动执行器

启动执行器命令：nohup java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar &

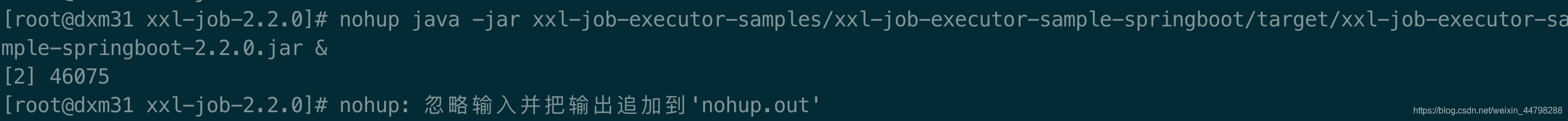

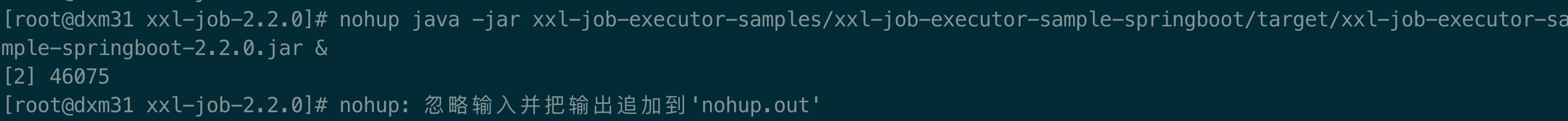

[root@dxm31 xxl-job-2.2.0]# nohup java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar &

在这里插入图片描述

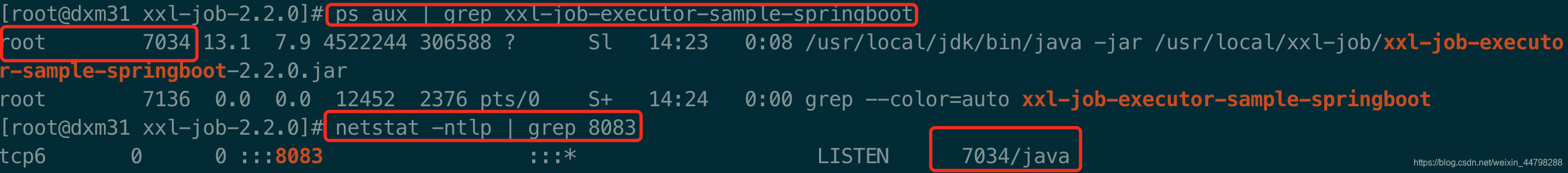

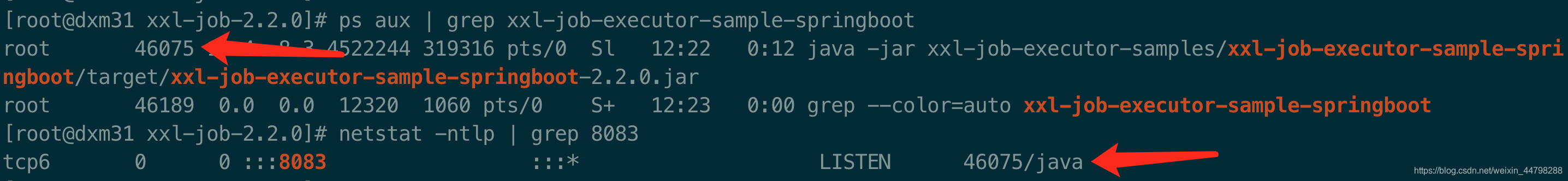

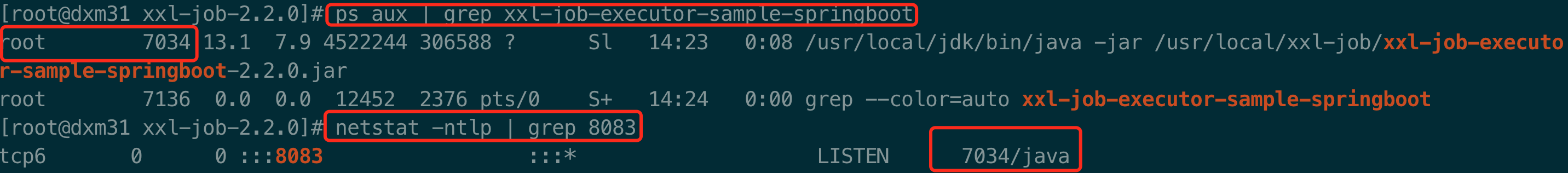

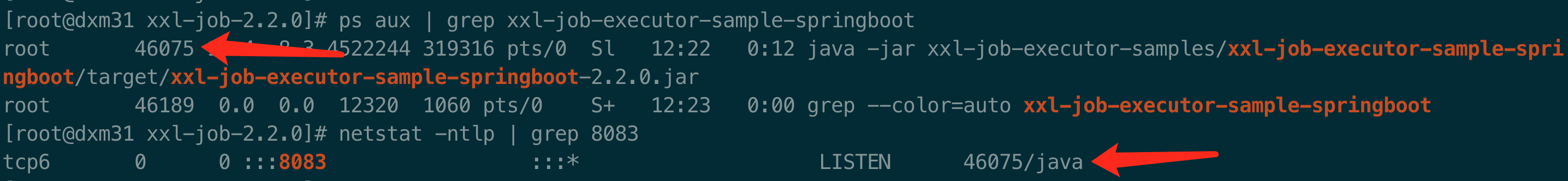

查看进程以及端口监听情况：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8083

在这里插入图片描述
至此“执行器”项目已经部署结束。

加入systemctl管理并设置开机自启动

创建启动调度中心的启动脚本

#  创建/usr/local/xxl-job目录，用于存放jar包和启动脚本
[root@dxm31 ~]# mkdir -p /usr/local/xxl-job

# 将编译打包后的xxl-job-admin-2.2.0.jar复制到/usr/local/xxl-job目录下
[root@dxm31 ~]# cp /data/xxljob/xxl-job-2.2.0/xxl-job-admin/target/xxl-job-admin-2.2.0.jar /usr/local/xxl-job/

# 创建启动脚本并编写内容
[root@dxm31 ~]# vim /usr/local/xxl-job/startadmin.sh

#!/bin/sh

nohup /usr/local/jdk/bin/java -jar /usr/local/xxl-job/xxl-job-admin-2.2.0.jar >> ./nohup.out 2>&1 &

# 给启动脚本增加可执行权限
[root@dxm31 ~]# chmod +x /usr/local/xxl-job/startadmin.sh

将调度中心加入systemctl管理

创建xxl-job-admin.service服务文件

创建xxl-job-admin.service服务文件

[root@dxm31 ~]# vim /etc/systemd/system/xxl-job-admin.service

内容如下：

[Unit]
Description=xxl-job-admin server
After=network.target remote-fs.target nss-lookup.target

[Service]
Type=forking
User=root
Group=root
ExecStart=sh /usr/local/xxl-job/startadmin.sh
PrivateTmp=true

[Install]
WantedBy=multi-user.target

重新加载服务列表

[root@dxm31 ~]# systemctl daemon-reload

启动服务

# 停止上面手动后台启动的xxl-job-admin服务
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
root        4812  0.7 15.1 4542108 582008 pts/0  Sl   12:12   0:28 java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar
root        5778  0.0  0.0  12320  1068 pts/0    R+   13:14   0:00 grep --color=auto xxl-job-admin

[root@dxm31 xxl-job-2.2.0]# kill -9 4812

# 检查是否还存在xxl-job-admin进程
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
root        5789  0.0  0.0  12320  1084 pts/0    S+   13:15   0:00 grep --color=auto xxl-job-admin

# 查询所有服务单元是否有xxl-job-admin
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin
xxl-job-admin.service                      disabled

# 存在，且非开启自启动，使用systemctl启动xxl-job-admin服务
[root@dxm31 xxl-job-2.2.0]# systemctl start xxl-job-admin.service

# 查看nginx服务状态

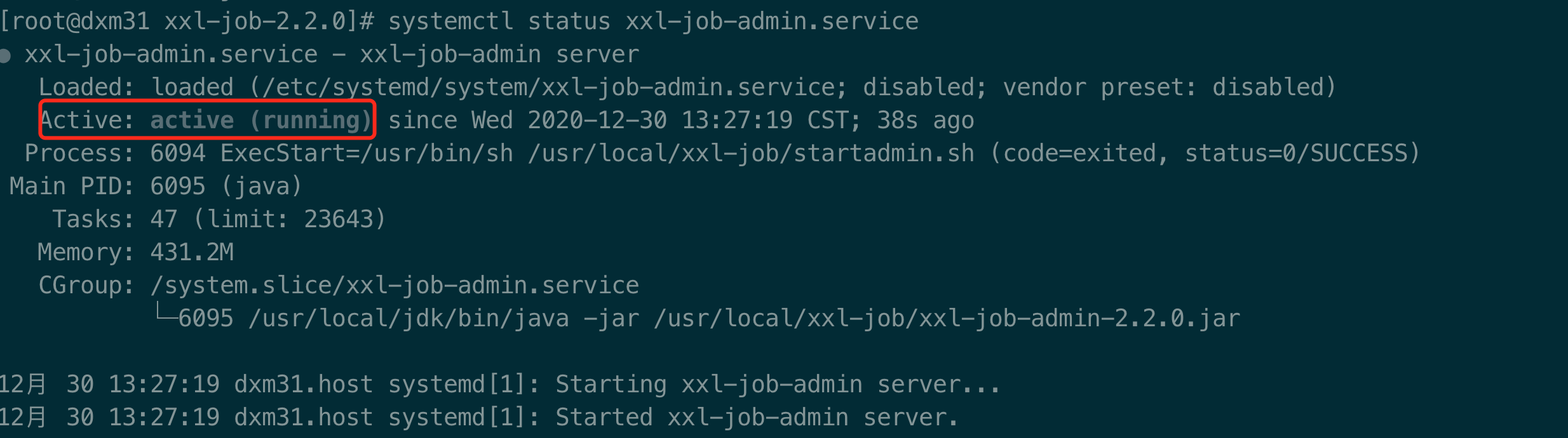

[root@dxm31 xxl-job-2.2.0]# systemctl status xxl-job-admin.service

在这里插入图片描述
Active: active (running) 可以看到xxl-job-admin服务已经启动成功。查看进程以及端口的监听情况：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin

[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8082

在这里插入图片描述
浏览器访问http://192.168.0.31:8082/xxl-job-admin
在这里插入图片描述

将调度中心设置为开机自启动

[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin.service
xxl-job-admin.service                      disabled
# disabled表示非开机自启动

# 设置为开机自启动
[root@dxm31 xxl-job-2.2.0]# systemctl enable xxl-job-admin.service
Created symlink /etc/systemd/system/multi-user.target.wants/xxl-job-admin.service → /etc/systemd/system/xxl-job-admin.service.

# 再次查看
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin.service
xxl-job-admin.service                      enabled

# enabled表示是开机自启动，执行重启命令
[root@dxm31 xxl-job-2.2.0]# reboot

#重启后再次查看xxl-job-admin服务已启动完成。

创建启动执行器的启动脚本


# 将编译打包后的xxl-job-executor-sample-springboot-2.2.0.jar复制到/usr/local/xxl-job目录下
[root@dxm31 xxl-job-2.2.0]# cp /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar /usr/local/xxl-job/

# 创建启动脚本并编写内容
[root@dxm31 xxl-job-2.2.0]# vim /usr/local/xxl-job/startexecutor.sh

#!/bin/sh

nohup /usr/local/jdk/bin/java -jar /usr/local/xxl-job/xxl-job-executor-sample-springboot-2.2.0.jar >> ./nohup.out 2>&1 &

# 给启动脚本增加可执行权限
[root@dxm31 xxl-job-2.2.0]# chmod +x /usr/local/xxl-job/startexecutor.sh

将执行器加入systemctl管理

创建xxl-job-executor.service服务文件

创建xxl-job-executor.service服务文件

[root@dxm31 xxl-job-2.2.0]# vim /etc/systemd/system/xxl-job-executor.service

内容如下：

[Unit]
Description=xxl-job-executor server
After=network.target remote-fs.target nss-lookup.target

[Service]
Type=forking
User=root
Group=root
ExecStart=sh /usr/local/xxl-job/startexecutor.sh
PrivateTmp=true

[Install]
WantedBy=multi-user.target

重新加载服务列表

[root@dxm31 xxl-job-2.2.0]# systemctl daemon-reload

启动服务

# 停止上面手动后台启动的执行器服务
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
root        6953  291  9.0 4518132 349104 pts/0  Sl   14:20   0:08 java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar
root        6999  0.0  0.0  12320  1088 pts/0    S+   14:20   0:00 grep --color=auto xxl-job-executor-sample-springboot

[root@dxm31 xxl-job-2.2.0]# kill -9 6953

# 检查是否还存在执行器进程
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
root        7016  0.0  0.0  12320  1068 pts/0    S+   14:22   0:00 grep --color=auto xxl-job-executor-sample-springboot

# 查询所有服务单元是否有执行器
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   disabled

# 存在，且非开启自启动，使用systemctl启动执行器服务
[root@dxm31 xxl-job-2.2.0]# systemctl start xxl-job-executor.service

# 查看nginx服务状态
[root@dxm31 xxl-job-2.2.0]# systemctl status xxl-job-executor.service

在这里插入图片描述
Active: active (running) 可以看到执行器服务已经启动成功。查看进程以及端口的监听情况：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8083

在这里插入图片描述

将执行器设置为开机自启动

[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   disabled
# disabled表示非开机自启动

# 设置为开机自启动
[root@dxm31 xxl-job-2.2.0]# systemctl enable xxl-job-executor.service
Created symlink /etc/systemd/system/multi-user.target.wants/xxl-job-executor.service → /etc/systemd/system/xxl-job-executor.service.

# 再次查看
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   enabled

# enabled表示是开机自启动，执行重启命令
[root@dxm31 xxl-job-2.2.0]# reboot

#重启后再次查看执行器服务已启动完成。

开发第一个任务“Hello World”

任务运行模式主要有Bean模式和Gule模式（理解为脚本）。下面我们就分别以这两种不同的运行模式分别开发一个任务。

Gule模式

“GLUE模式(Java)”的执行代码托管到调度中心在线维护，相比“Bean模式任务”需要在执行器项目开发部署上线，更加简便轻量。

前提：请确认“调度中心”和“执行器”项目已经成功部署并启动！！！！

原理： 每个 “GLUE模式(Java)” 任务的代码，实际上是“一个继承自“IJobHandler”的实现类的类代码”，“执行器”接收到“调度中心”的调度请求时，会通过Groovy类加载器加载此代码，实例化成Java对象，同时注入此代码中声明的Spring服务（请确保Glue代码中的服务和类引用在“执行器”项目中存在），然后调用该对象的execute方法，执行任务逻辑。

下面开始介绍一下详细的步骤：
第一步：新建任务

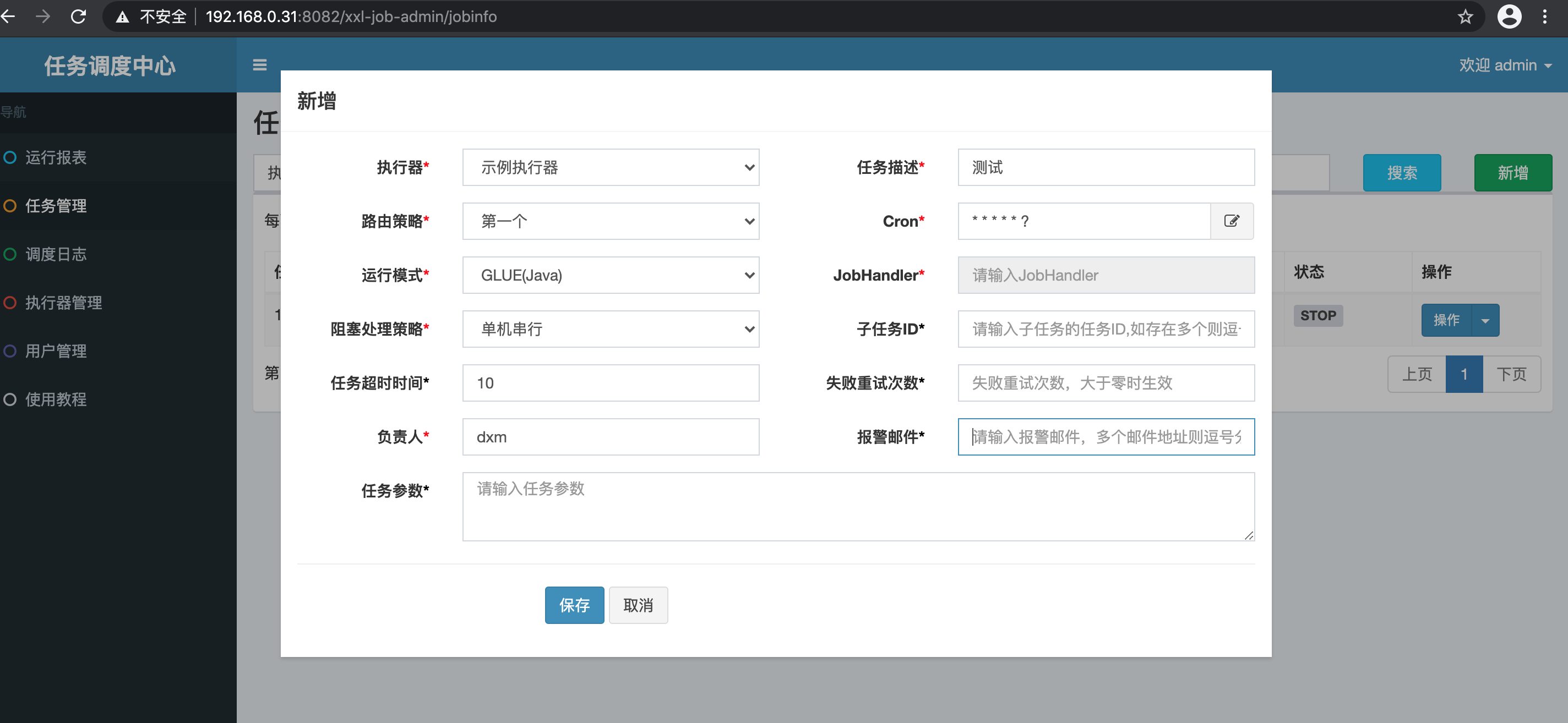

登录调度中心，点击下图所示“新建任务”按钮，新建示例任务。然后，参考下面截图中任务的参数配置，点击保存。
在这里插入图片描述
在这里插入图片描述

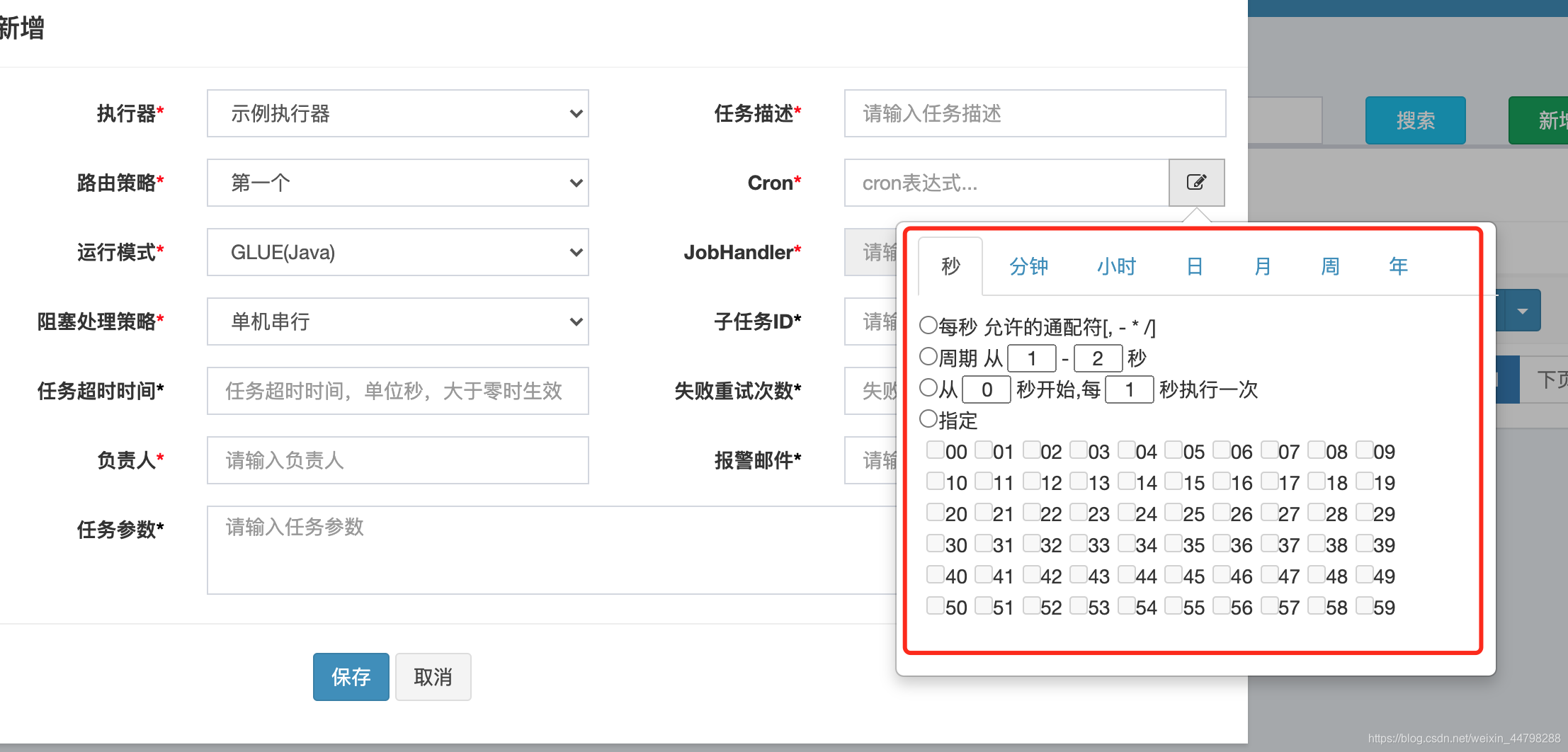

从这个图，大家可以发现，cron表达式的编写更加方便了。

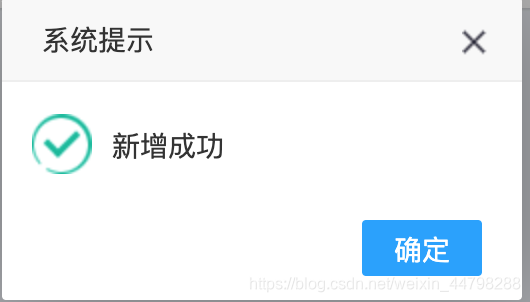

点击保存之后，弹出：
在这里插入图片描述
点击确定。在这里插入图片描述

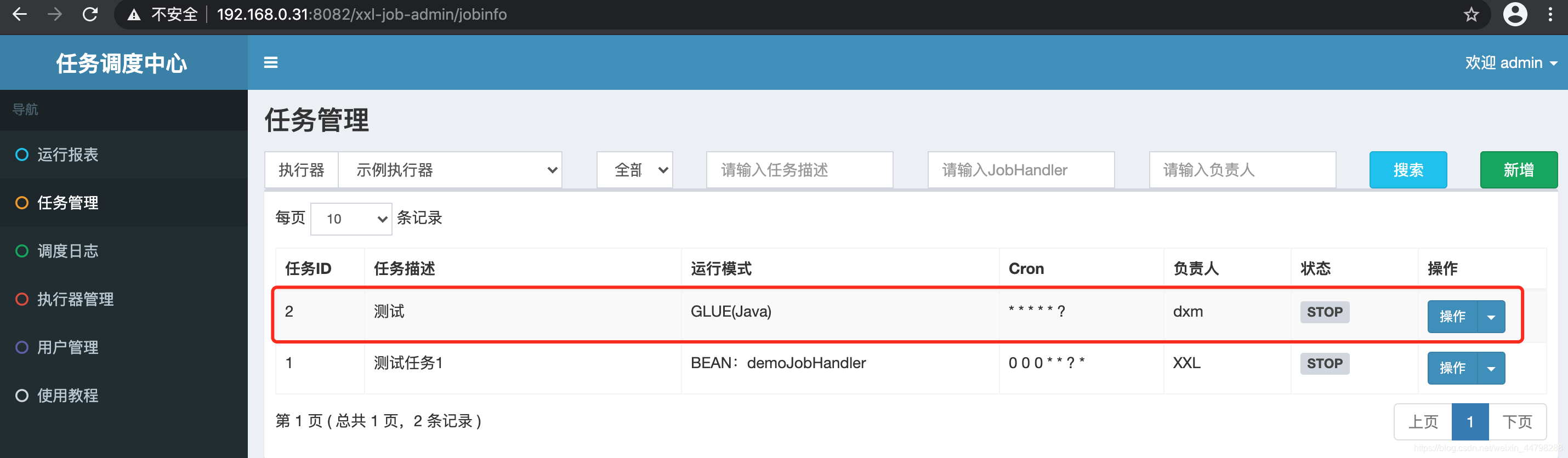

这个就是我们上面新建的任务。
在这里插入图片描述

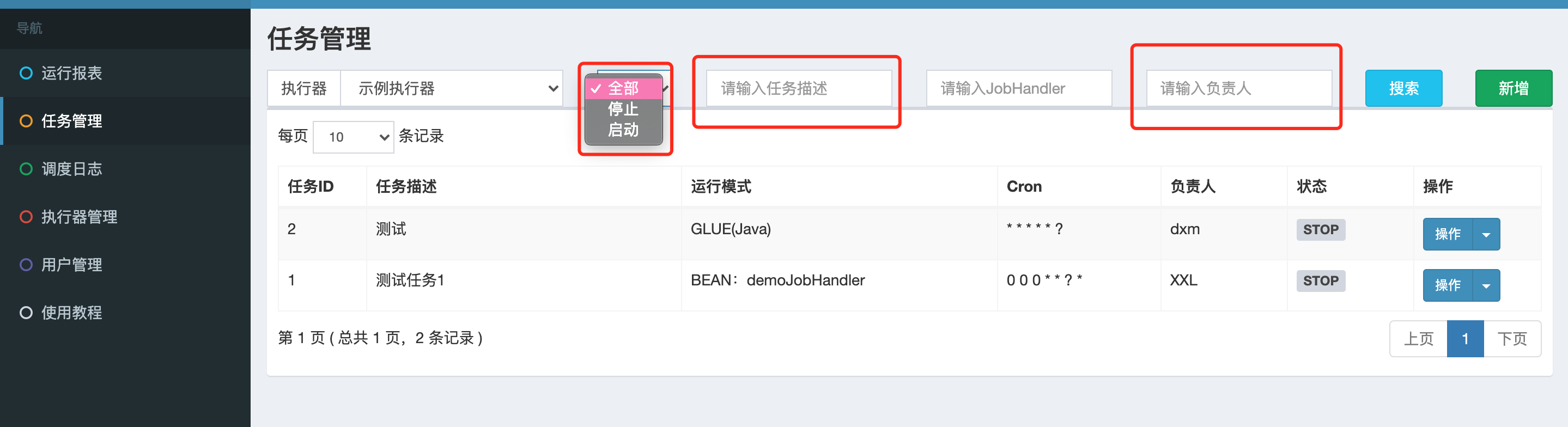

从任务管理列表截图可以看出比之前增加了根据状态、任务描述以及负责人这三个搜索项。
第二步：“GLUE模式(Java)” 任务开发
在这里插入图片描述

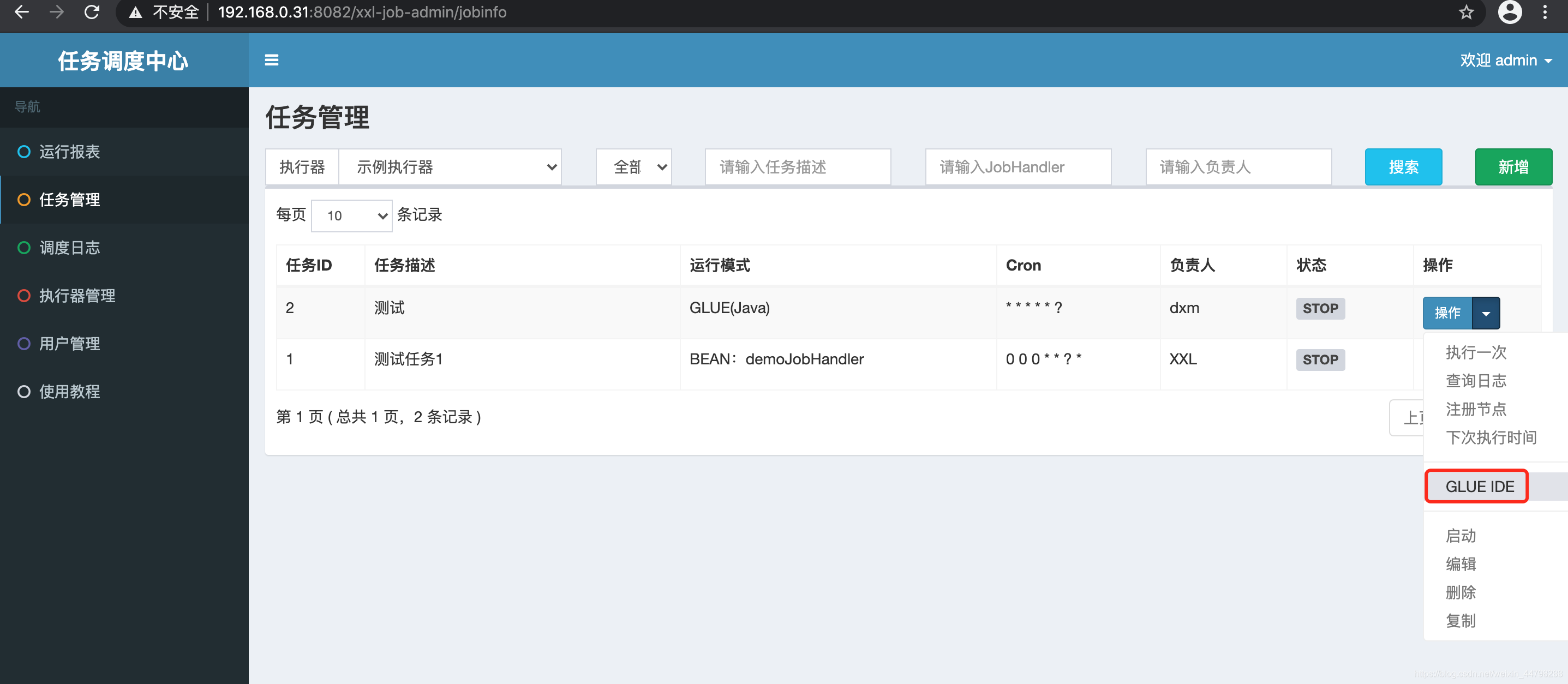

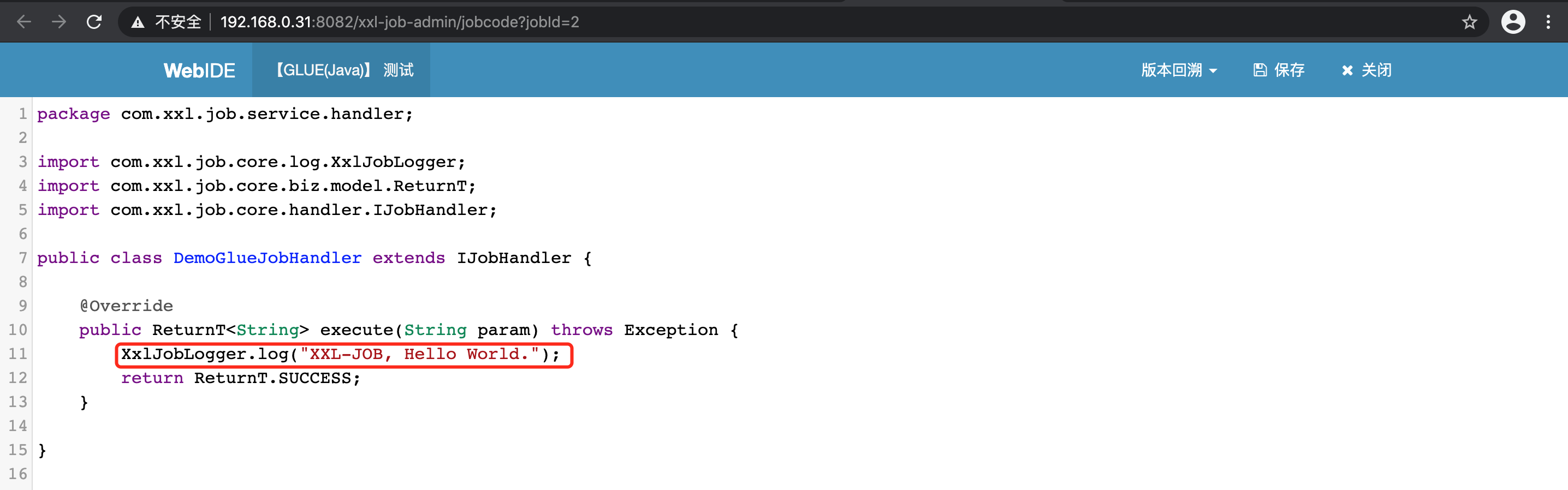

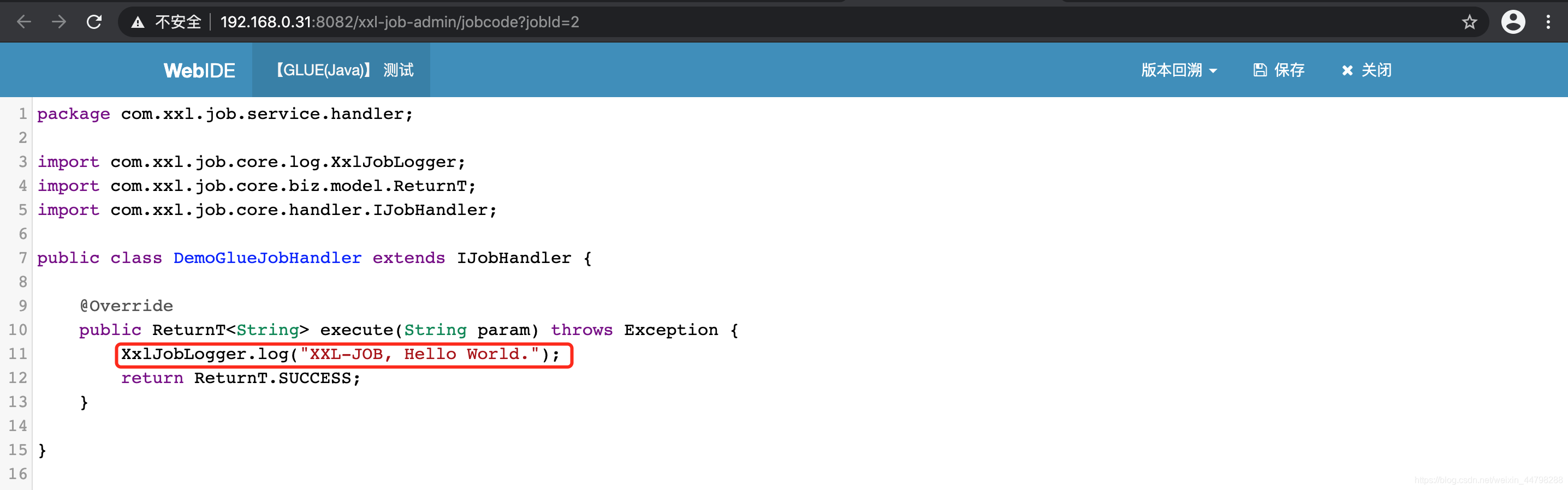

我们在我们上面新建任务『测试』这列操作选择GLUE IDE，进入 “GLUE编辑器开发界面” ，见下图。“GLUE模式(Java)” 运行模式的任务默认已经初始化了示例任务代码，即打印Hello World。
在这里插入图片描述

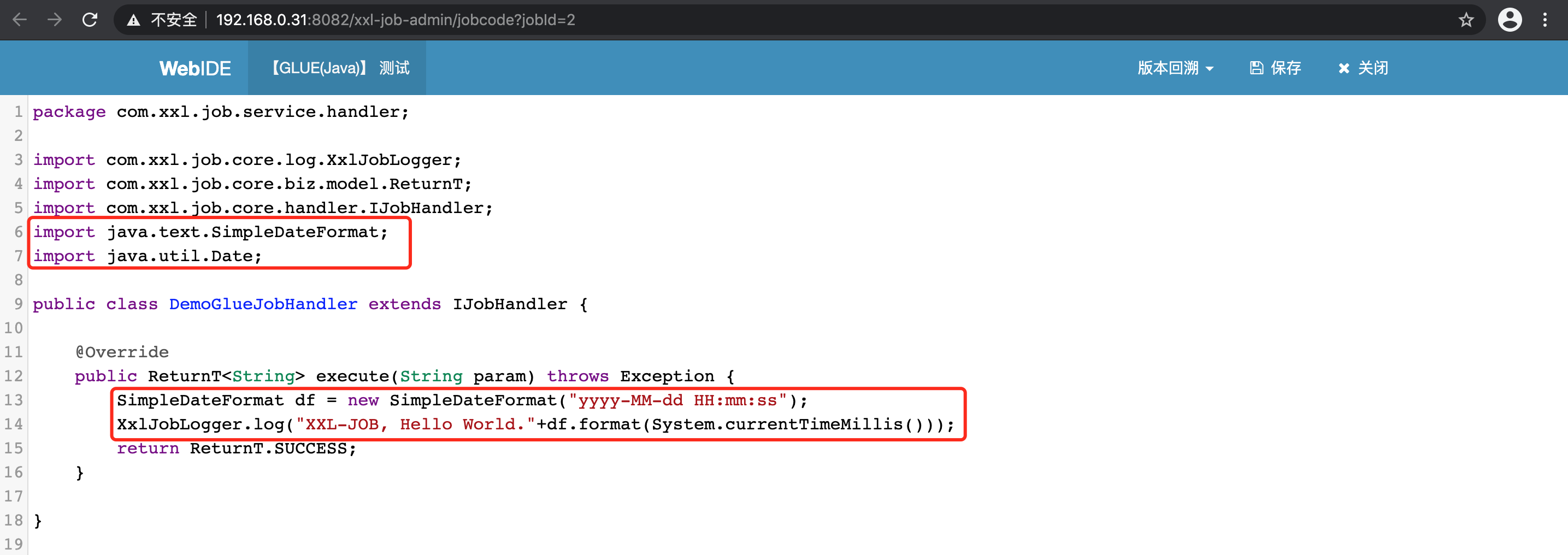

我们简单改变一下这段示例代码，在log后面加上当前时间，然后点击保存，输入源码备注，保存成功。















版本回溯功能（支持30个版本的版本回溯）：在GLUE任务的Web IDE界面，选择右上角下拉框“版本回溯”，会列出该GLUE的更新历史，选择相应版本即可显示该版本代码，保存后GLUE代码即回退到对应的历史版本；

SimpleDateFormat df = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
		XxlJobLogger.log("XXL-JOB, Hello World."+df.format(System.currentTimeMillis()));

注意：要导入需要的包，否则会执行失败。

import java.text.SimpleDateFormat;
import java.util.Date;

见下图：
在这里插入图片描述
GLUE模式(Java)：任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 “groovy” 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务。
第三步：触发执行

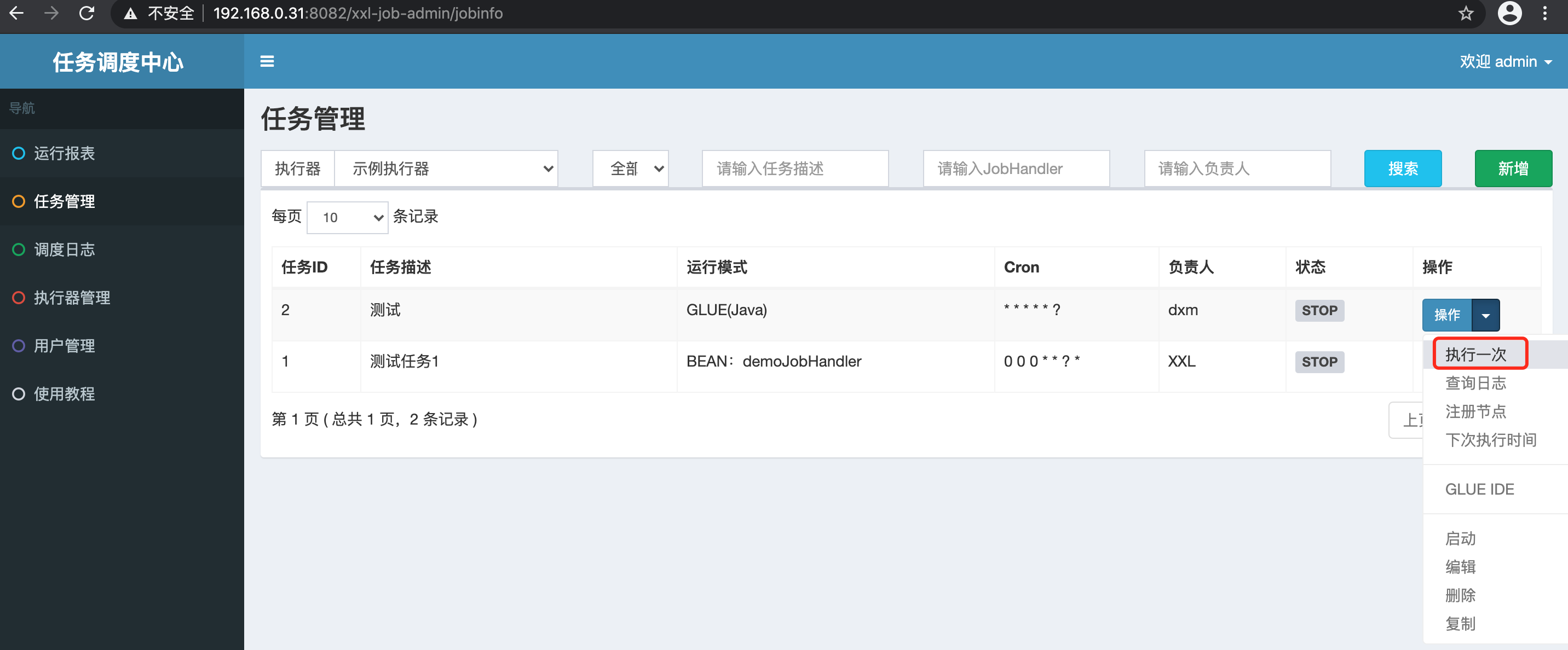

点击任务右侧操作下面的 “执行一次” 按钮，可手动触发一次任务执行（通常情况下，通过配置Cron表达式进行任务调度触发）。
在这里插入图片描述
在这里插入图片描述

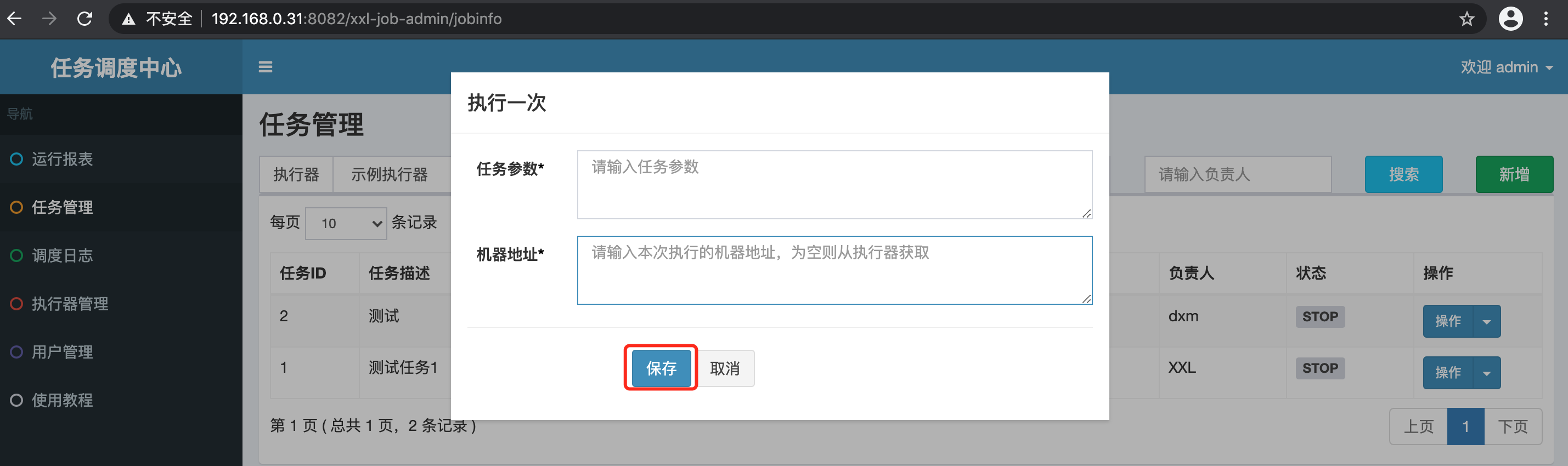

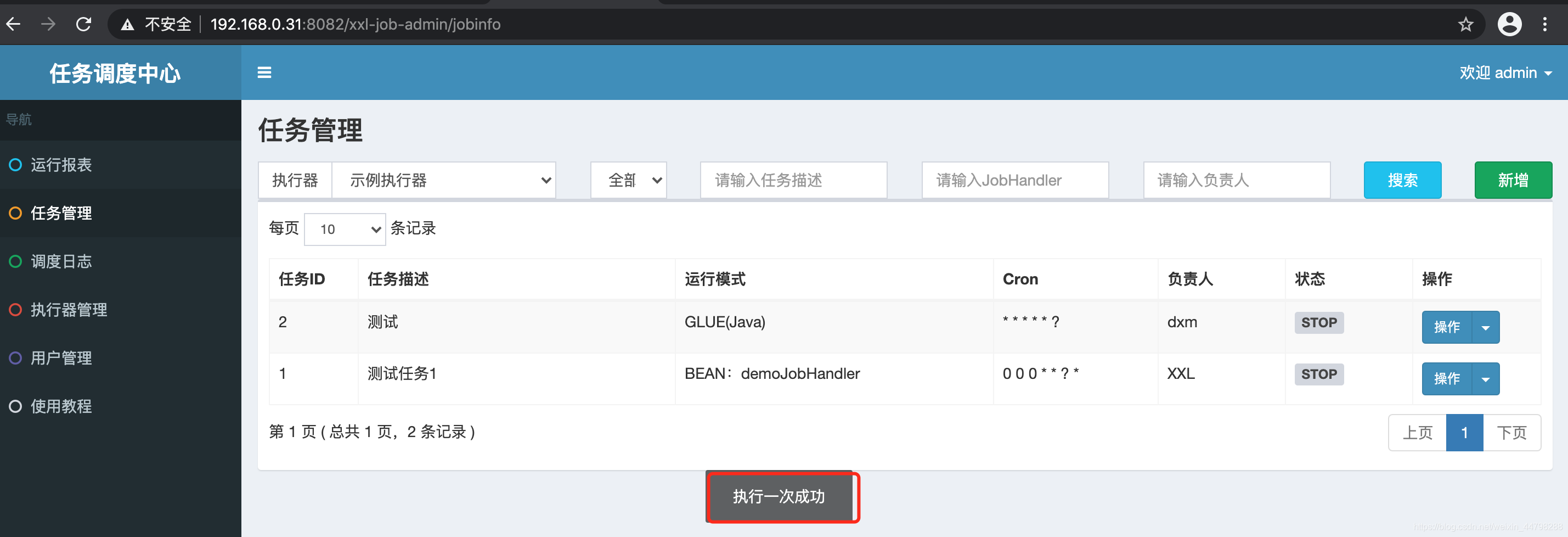

我们这里是简单的任务测试，无需输入任何参数，只需要点击『保存』按钮即可。在这里插入图片描述
第四步：查看日志
点击任务右侧操作下 “查询日志” 按钮，可前往调度日志界面查看调度日志。

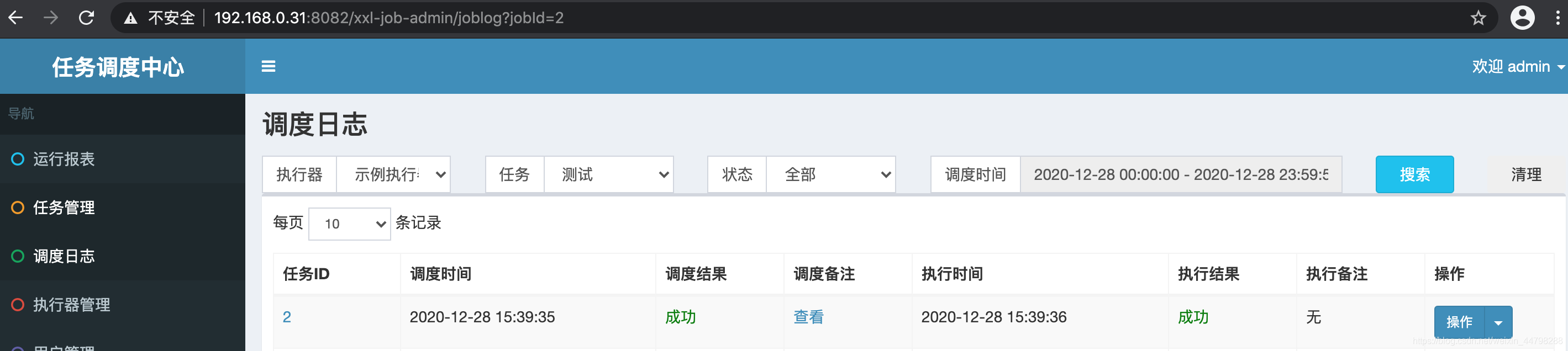

在调度日志界面中，可查看该任务的历史调度记录以及每一次调度的调度时间、调度结果、调度备注、执行时间、执行结果和执行备注。运行中的任务点击右侧的“执行日志”按钮，可进入日志控制台查看实时执行日志。在这里插入图片描述
在这里插入图片描述

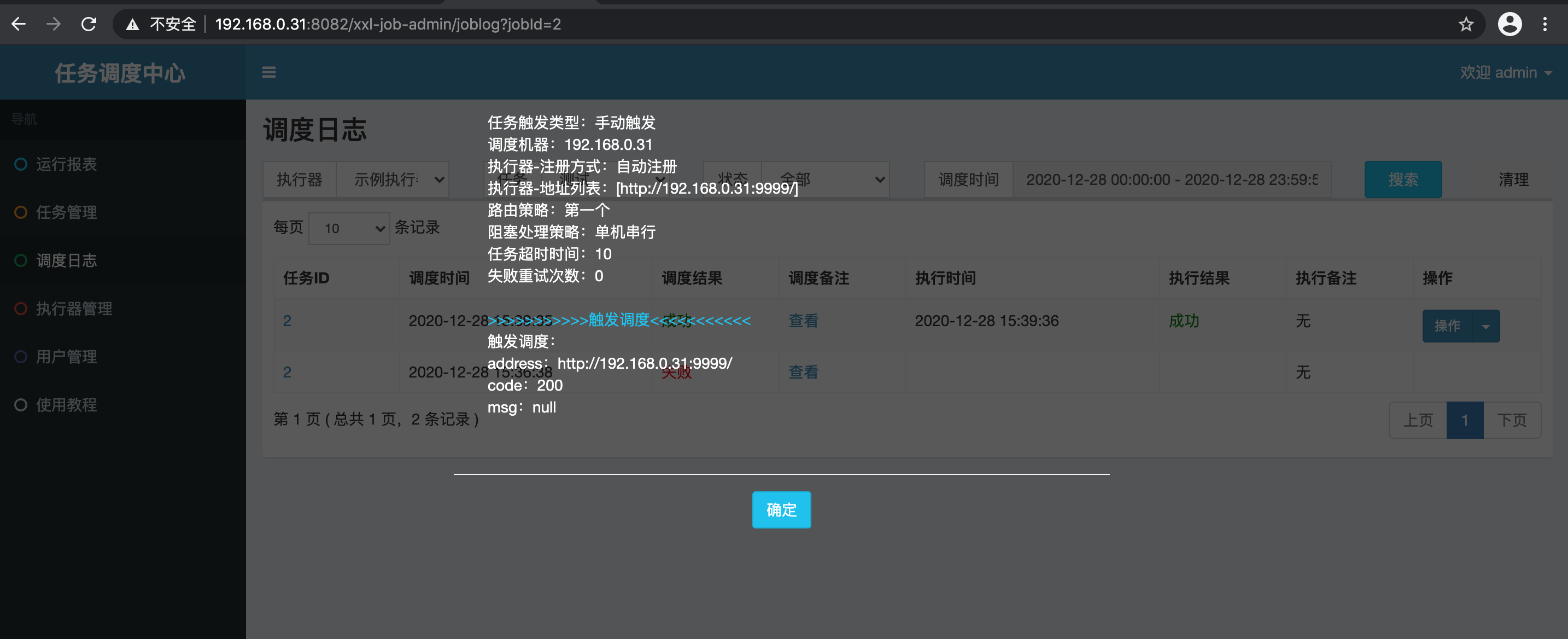

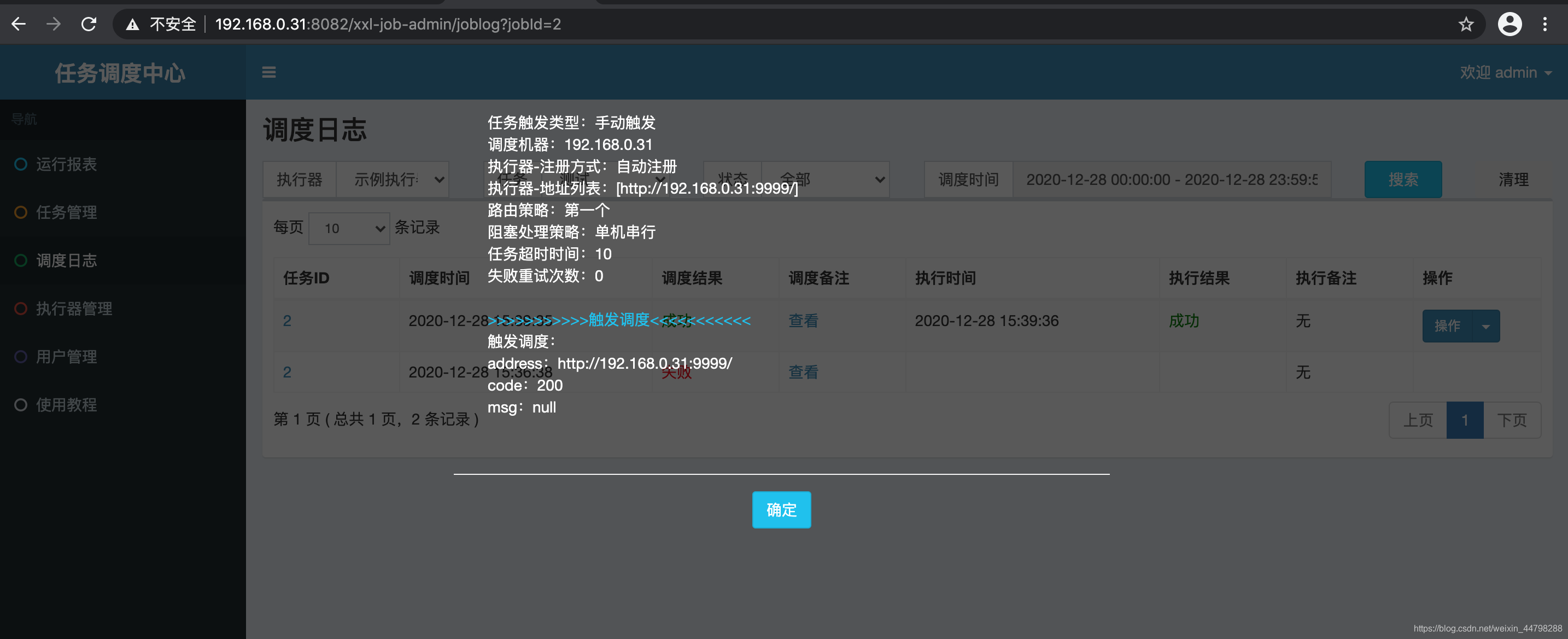

可以看到调度结果和执行结果都是：成功。我们点击调度备注查看：在这里插入图片描述

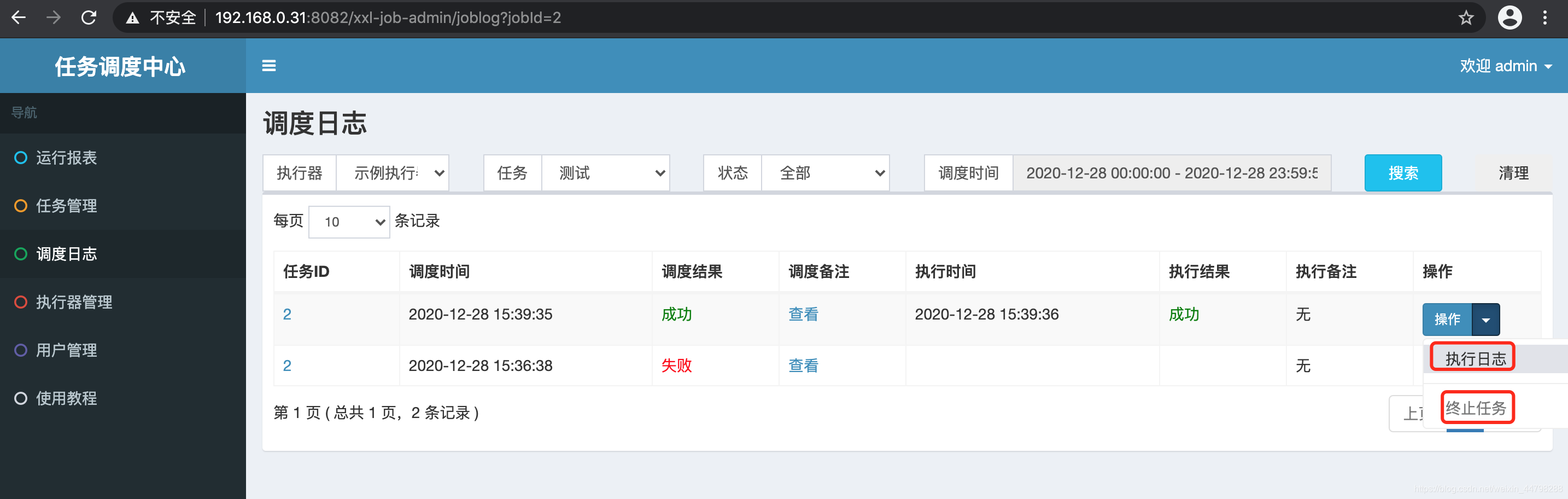

点击操作，里面有执行日志和终止任务两个按钮：
在这里插入图片描述

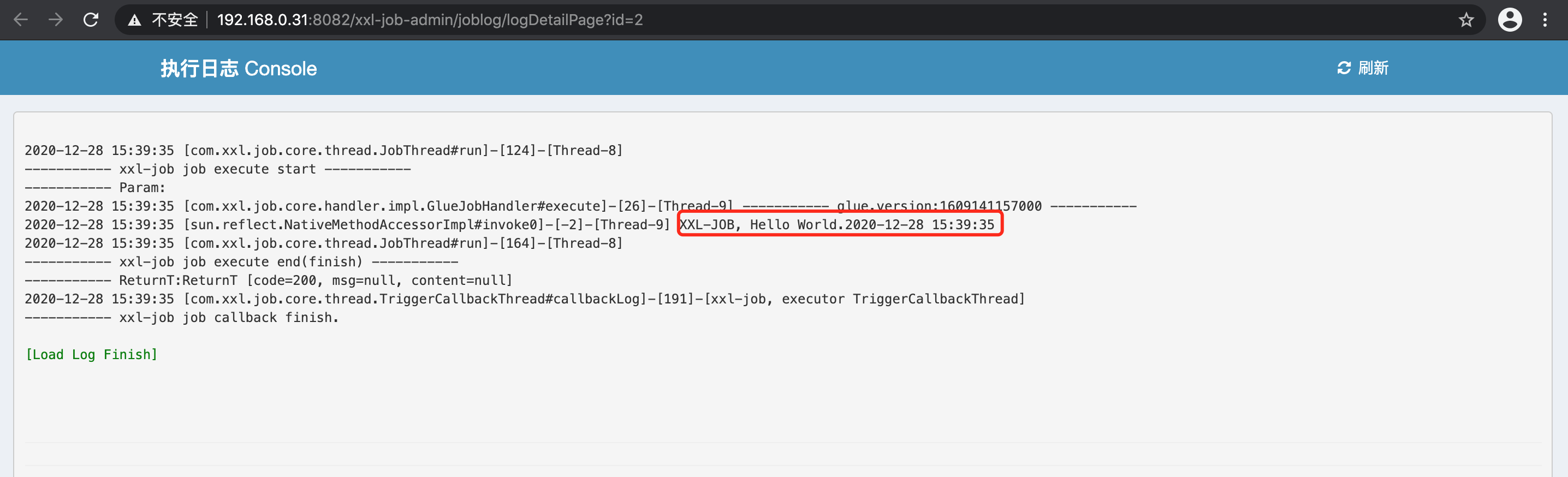

由于我们任务比较简单，已经执行完成，我们来点击一下执行日志按钮看一下：
在这里插入图片描述















2020-12-28 15:39:35 [com.xxl.job.core.thread.JobThread#run]-[124]-[Thread-8]
----------- xxl-job job execute start -----------
----------- Param:
2020-12-28 15:39:35 [com.xxl.job.core.handler.impl.GlueJobHandler#execute]-[26]-[Thread-9] ----------- glue.version:1609141157000 -----------
2020-12-28 15:39:35 [sun.reflect.NativeMethodAccessorImpl#invoke0]-[-2]-[Thread-9] XXL-JOB, Hello World.2020-12-28 15:39:35
2020-12-28 15:39:35 [com.xxl.job.core.thread.JobThread#run]-[164]-[Thread-8]
----------- xxl-job job execute end(finish) -----------
----------- ReturnT:ReturnT [code=200, msg=null, content=null]
2020-12-28 15:39:35 [com.xxl.job.core.thread.TriggerCallbackThread#callbackLog]-[191]-[xxl-job, executor TriggerCallbackThread]
----------- xxl-job job callback finish.

[Load Log Finish]

我们可以看到这里面有job执行开始信息、参数、glue版本号、我们输入的Hello World.+当前时间、job执行结束信息、ReturnT:ReturnT返回执行结果以及job 回到完成信息。

通过我们上面的简单的开发任务可以看出GLUE的**原理是：每一个GLUE模式的代码，在“执行器”接受到调度请求时，都会通过Groovy类加载器加载出代码，并实例化成Java对象，同时注入此代码中声明的Spring服务（这里要确保代码中所引用的类或服务在“执行器项目中存在”），接着调用该对象的execute方法，执行具体的任务逻辑。**说白了，就是任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler。

BEAN模式

在该模式下，任务的具体实现逻辑是以JobHandler的形式存在于“执行器项目”中。

BEAN模式（类形式）

Bean模式（类形式）任务支持基于类的开发方式，每个任务对应一个Java类。

  • 优点：不限制项目环境，兼容性好。即使是无框架项目，如main方法直接启动的项目也可以提供支持，可以参考示例项目 “xxl-job-executor-sample-frameless”；
  • 缺点：每个任务需要占用一个Java类，造成类的浪费；
    不支持自动扫描任务并注入到执行器容器，需要手动注入。

原理： 每个Bean模式任务都是一个Spring的Bean类实例，它被维护在“执行器”项目的Spring容器中。任务类需要加“@JobHandler(value=”名称”)”注解，因为“执行器”会根据该注解识别Spring容器中的任务。任务类需要继承统一接口“IJobHandler”，任务逻辑在execute方法中开发，因为“执行器”在接收到调度中心的调度请求时，将会调用“IJobHandler”的execute方法，执行任务逻辑。

第一步：执行器项目中，开发Job类

  • 开发一个继承自"com.xxl.job.core.handler.IJobHandler"的JobHandler类，实现其中任务方法。

  • 手动通过如下方式注入到执行器容器。
    XxlJobExecutor.registJobHandler(“demoJobHandler”, new DemoJobHandler());

第二步：调度中心，新建调度任务

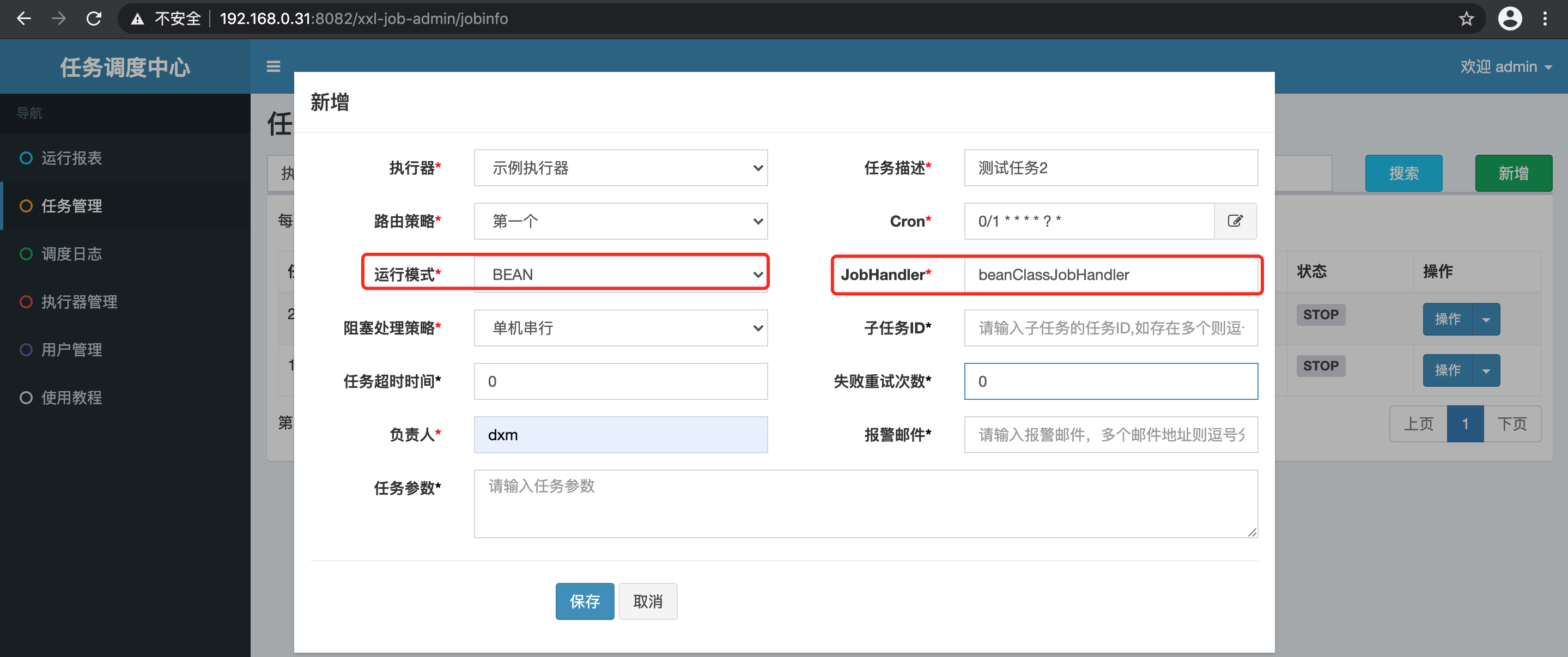

运行模式选中 “BEAN模式”，JobHandler属性填写任务注解“@JobHandler”中定义的值；
在这里插入图片描述

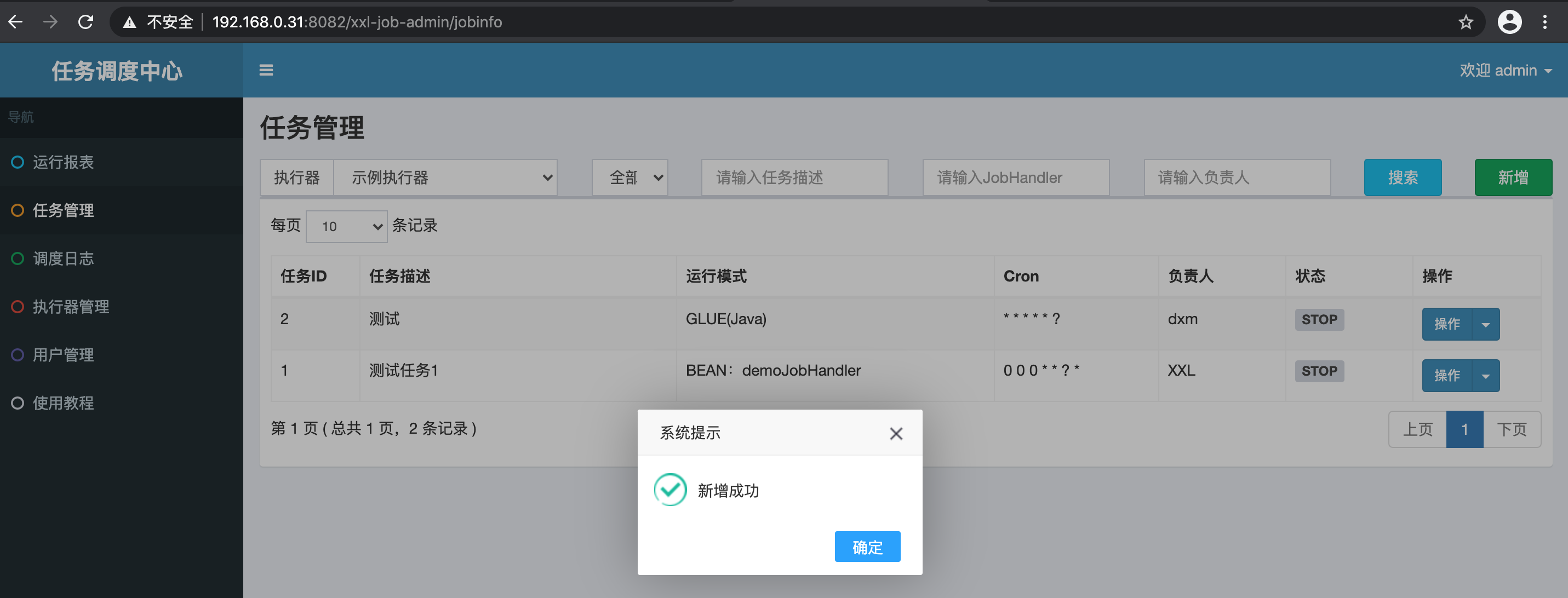

点击保存：在这里插入图片描述

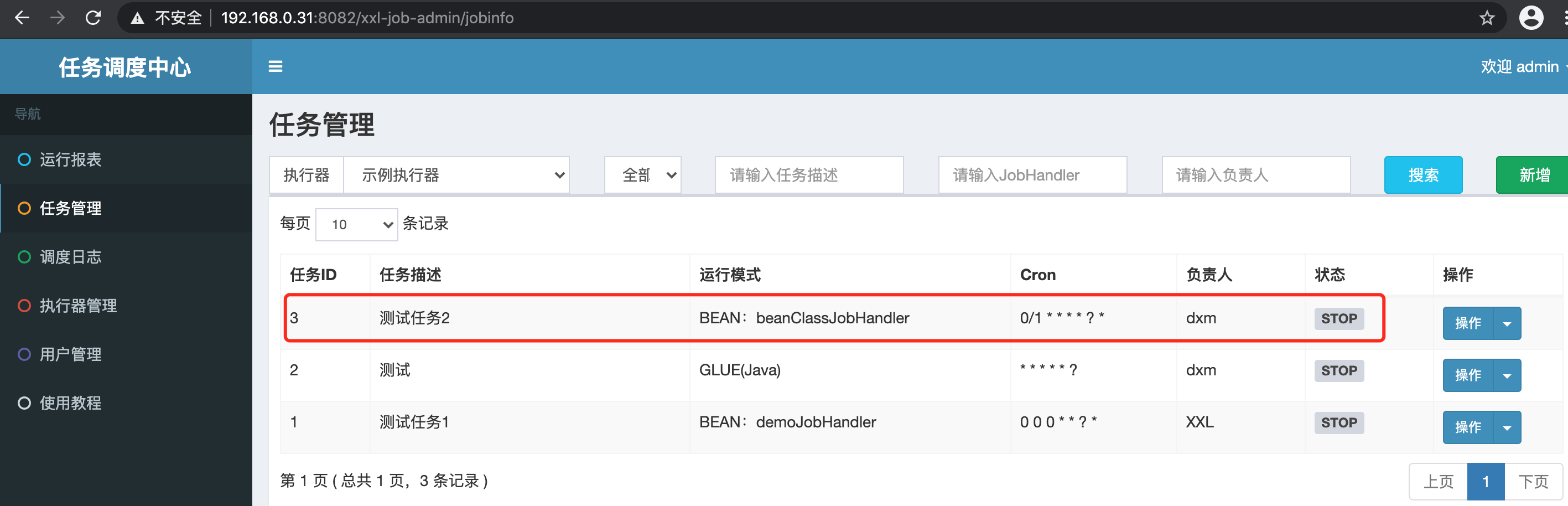

在这里插入图片描述
接下来就可以对任务进行执行一次、查看日志、启动等操作。



BEAN模式（方法形式）

Bean模式（方法形式）任务支持基于方法的开发方式，每个任务对应一个方法。

  • 优点：每个任务只需要开发一个方法，并添加”@XxlJob”注解即可，更加方便、快速。
    支持自动扫描任务并注入到执行器容器。
  • 缺点：要求Spring容器环境；

基于方法开发的任务，底层会生成JobHandler代理，和基于类的方式一样，任务也会以JobHandler的形式存在于执行器任务容器中。

第一步：执行器项目中，开发Job方法

1、任务开发：在Spring Bean实例中，开发Job方法；
2、注解配置：为Job方法添加注解 "@XxlJob(value="自定义jobhandler名称", init = "JobHandler初始化方法", destroy = "JobHandler销毁方法")"，注解value值对应的是调度中心新建任务的JobHandler属性的值。
3、执行日志：需要通过 "XxlJobHelper.log" 打印执行日志；
4、任务结果：默认任务结果为 "成功" 状态，不需要主动设置；如有诉求，比如设置任务结果为失败，可以通过 "XxlJobHelper.handleFail/handleSuccess" 自主设置任务结果；

// 可参考Sample示例执行器中的 “com.xxl.job.executor.service.jobhandler.SampleXxlJob” ，如下：
@XxlJob(“demoJobHandler”)
public void demoJobHandler() throws Exception {
XxlJobHelper.log(“XXL-JOB, Hello World.”);
}



第二步：调度中心，新建调度任务

运行模式选中 “BEAN模式”，JobHandler属性填写任务注解“@XxlJob”中定义的值。可以参考下面“配置属性详细说明”对新建的任务进行参数配置。

配置属性详细说明

基础配置：

  • 执行器：任务的绑定的执行器，任务触发调度时将会自动发现注册成功的执行器, 实现任务自动发现功能; 另一方面也可以方便的进行任务分组。每个任务必须绑定一个执行器, 可在 “执行器管理” 进行设置;
  • 任务描述：任务的描述信息，便于任务管理；
  • 负责人：任务的负责人；
  • 报警邮件：任务调度失败时邮件通知的邮箱地址，支持配置多邮箱地址，配置多个邮箱地址时用逗号分隔；

触发配置：

  • 调度类型：
    无：该类型不会主动触发调度；
    CRON：该类型将会通过CRON，触发任务调度；
    固定速度：该类型将会以固定速度，触发任务调度；按照固定的间隔时间，周期性触发；
    固定延迟：该类型将会以固定延迟，触发任务调度；按照固定的延迟时间，从上次调度结束后开始计算延迟时间，到达延迟时间后触发下次调度；



  • CRON：触发任务执行的Cron表达式；
  • 固定速度：固件速度的时间间隔，单位为秒；
  • 固定延迟：固件延迟的时间间隔，单位为秒；

任务配置：

  • 运行模式：
    BEAN模式：任务以JobHandler方式维护在执行器端；需要结合 “JobHandler” 属性匹配执行器中任务；
    GLUE模式(Java)：任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 “groovy” 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务；
    GLUE模式(Shell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “shell” 脚本；
    GLUE模式(Python)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “python” 脚本；
    GLUE模式(PHP)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “php” 脚本；
    GLUE模式(NodeJS)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “nodejs” 脚本；
    GLUE模式(PowerShell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 “PowerShell” 脚本；






  • JobHandler：运行模式为 “BEAN模式” 时生效，对应执行器中新开发的JobHandler类“@JobHandler”注解自定义的value值；
  • 执行参数：任务执行所需的参数；

高级配置：

  • 路由策略：当执行器集群部署时，提供丰富的路由策略，包括；
    FIRST（第一个）：固定选择第一个机器；
    LAST（最后一个）：固定选择最后一个机器；
    ROUND（轮询）：；
    RANDOM（随机）：随机选择在线的机器；
    CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台机器，且所有任务均匀散列在不同机器上。
    LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的机器优先被选举；
    LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的机器优先被选举；
    FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的机器选定为目标执行器并发起调度；
    BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的机器选定为目标执行器并发起调度；
    SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有机器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务；









  • 子任务：每个任务都拥有一个唯一的任务ID(任务ID可以从任务列表获取)，当本任务执行结束并且执行成功时，将会触发子任务ID所对应的任务的一次主动调度。
  • 调度过期策略：
    • 忽略：调度过期后，忽略过期的任务，从当前时间开始重新计算下次触发时间；
    • 立即执行一次：调度过期后，立即执行一次，并从当前时间开始重新计算下次触发时间；
  • 阻塞处理策略：调度过于密集执行器来不及处理时的处理策略；
    单机串行（默认）：调度请求进入单机执行器后，调度请求进入FIFO队列并以串行方式运行；
    丢弃后续调度：调度请求进入单机执行器后，发现执行器存在运行的调度任务，本次请求将会被丢弃并标记为失败；
    覆盖之前调度：调度请求进入单机执行器后，发现执行器存在运行的调度任务，将会终止运行中的调度任务并清空队列，然后运行本地调度任务；


  • 任务超时时间：支持自定义任务超时时间，任务运行超时将会主动中断任务；
  • 失败重试次数；支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；
标签
Glue
java
Spring Boot
Spring
cron
易学教程内所有资源均来自网络或用户发布的内容，如有违反法律规定的内容欢迎反馈！
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
