----------------------------------------------------------汽车LED车灯方案-------------------------------------------------------
目前的路面上，从豪华车到热销车，以及国产车，贯穿式尾灯越来越常见，似乎已经成为了一种趋势。贯穿式尾灯的流行不仅仅是增加尾灯的亮度，提高安全性，更多的是配合尾灯的线条呈现赏心悦目的灯光效果，动感十足。我司专门研发了解决以上及各种车灯芯片方案。
惠海H7230概述：
H7230是一款PWM工作模式,高效率、外围简单、内置100V功率管，适用于5-100V输入的高精度降压LED恒流驱动芯片。
H7230可实现三段功能切换，通过MODE1/2/3切换三种功能模式：全亮，半亮，爆闪，全亮/半亮/爆闪循环模式。
H7230工作频率固定在130KHZ左右，同时内置抖频电路，可以降低对其他设备的EMI干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。
H7230带有输出短路保护功能，5-100V输入条件下，短路不会损坏电源器件。
H7230还有过温调节电流的功能。当芯片内部的温度达到140℃左右时，会自动调低输出电流。

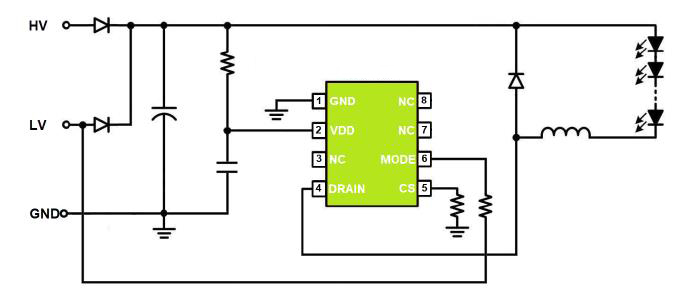

典型原理图：

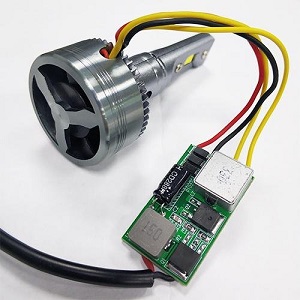

DEMO演示图：
惠海H7230特点：
宽输入电压范围：5-100V
可设定电流范围：10mA～1500mA
固定工作频率：130KHZ
内置抖频电路，降低对其他设备的EMI干扰
平均电流模式采样，恒流精度高
0-100占空比控制，无电流节点跳变
输出短路保护 过温保护
三功能模式：全亮/半亮/爆闪/三功能循环
ESOP8封装
输出电流可达1.5A
惠海H7230应用领域：
电动车灯照明
摩托车灯照明
汽车灯照明
手电筒照明
低压球泡灯
各种低压照明市场
【主要特点优势：带抖频，抗干扰，高精度，过温保护，远近光，高低亮，全亮半亮，常亮低亮，同步整流】

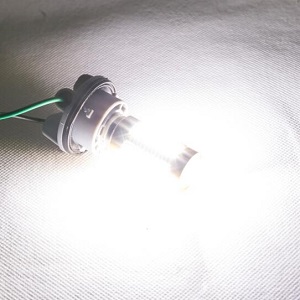

DEMO演示图------
