OpenStack配置串口显示虚机界面
OpenStack的horizon能够显示虚拟机的界面。horizon是web界面，在我们的电脑上，姑且称之为本地，虚拟机运行在远端服务器上，称之为远端。本地显示远端的界面，OpenStack提供了多种方式，noVNC 远程桌面协；RDP（Remote Desktop Protocol 远程桌面协议）；SPICE （Simple Protocol for Independent Computing Environment独立计算环境简单协议）。这些都是图形显示界面，如果在生产环境中无法显示图形界面，例如虚拟交换机只能通过串口显示，该怎么办？其实OpenStack从J版本开始提供了串口的显示方式。
串口显示说明：

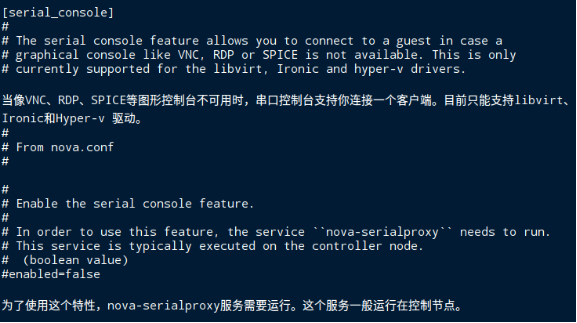

在nova.conf文档中有关于串口显示的描述：
根据描述我们能够知道想要串口显示，控制节点要安装nova-serialproxy，控制节点和计算节点需要配置[serial_console]中的选项。
一、配置项：
1.1 控制节点：
安装nova-serialproxy控件：
apt-get install nova-serialproxy配置/etc/nova/nova.conf

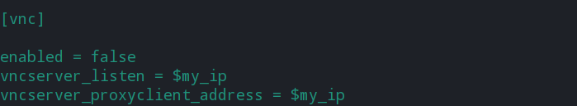

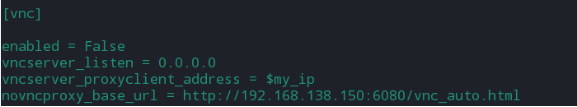

默认连接是vnc，首先关闭vnc连接。

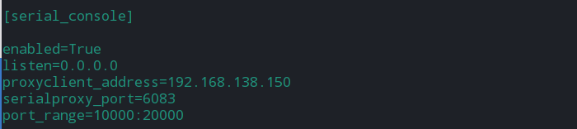

配置串口显示
重启服务：
关闭noVNC服务：
service nova-novncproxy stop
重启serialproxy服务：
service nova-serialproxy restart
1.2 计算节点：
配置/etc/nova/nova.conf
默认连接是vnc，首先关闭vnc连接。

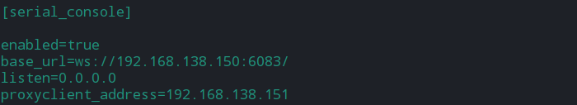

配置串口显示
base_url中的ip是控制节点ip，端口号不能变。
proclient_addres是指本机IP。
重启nova-compute服务
service nova-compute restart
1.3 配置项解释

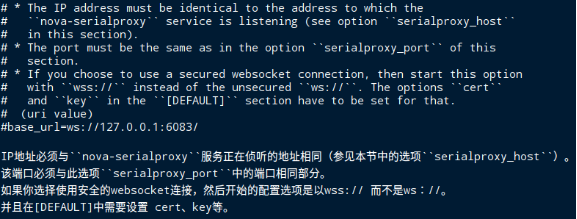

base_url的配置项解释：

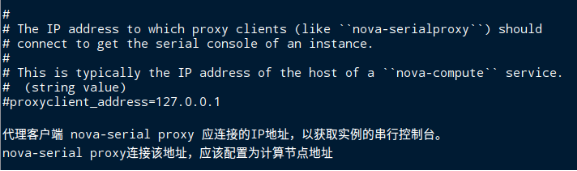

proxyclient_address的配置项解释：
二、简单工作流程：
1.远程客户端（浏览器）请求串口输出信息，nova服务收到请求；
2.nova-api返回给客户端以base_url为前缀的websocket URL；
3.远程客户端尝试连接该URL，客户端连接到nova-serialproxy服务； 4.nova-serialproxy服务将查找计算节点注册过的proxyclient_address；
5.nova-serialproxy找到计算节点，连接虚拟机，串口信息传输到客户端；
具体工作流程参见noVNC工作流程：
https://www.cnblogs.com/popsuper1982/p/3800227.html
三、串口显示的控制台：

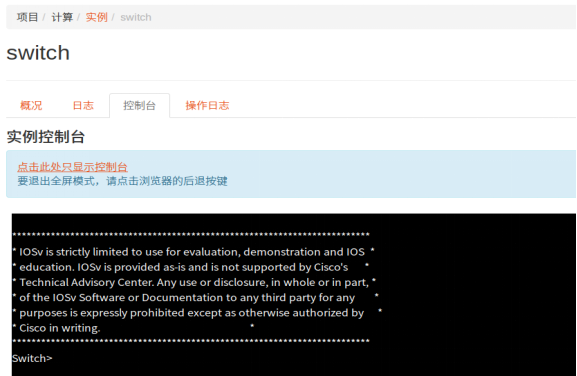

控制台：

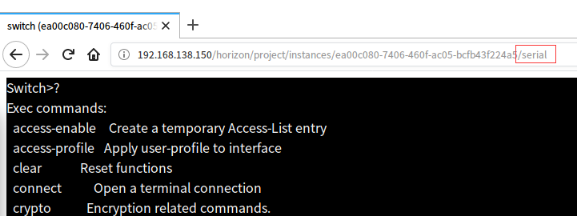

完整的客户端URL是实例ID+serial组成

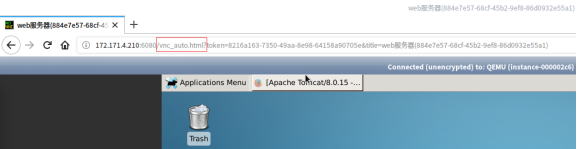

对比noVNC的URL，noVNC是ip+端口+VNC_auto.html+token组成
四、底层的差异：
显示方式的改变实质上是底层libvirt文件的改变。通过命令：
virsh dumpxml ID
可以查看创建的实例，对比出串口显示和VNC显示的差异。

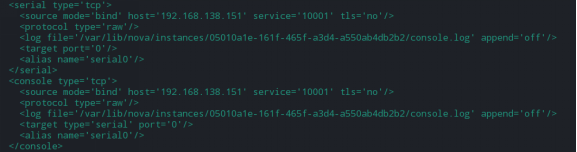

串口显示的实例的xml文件中设备中serial和console的类型是tcp，是使用tcp的端口号通信。

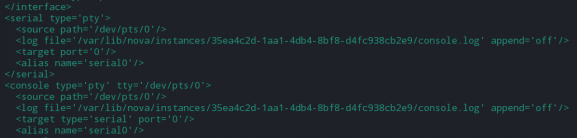

noVNC显示的实例的xml文件中设备的serial和console是虚拟端口pty，是虚拟终端通信。

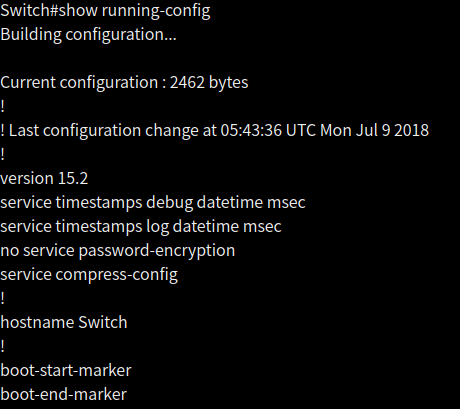

最后感受一波思科虚拟路由器的操作
学会配置串口显示，向OpenStack的高峰又迈进一步！
