图2 34 FPGA发送一帧串口数据（考虑波特率）

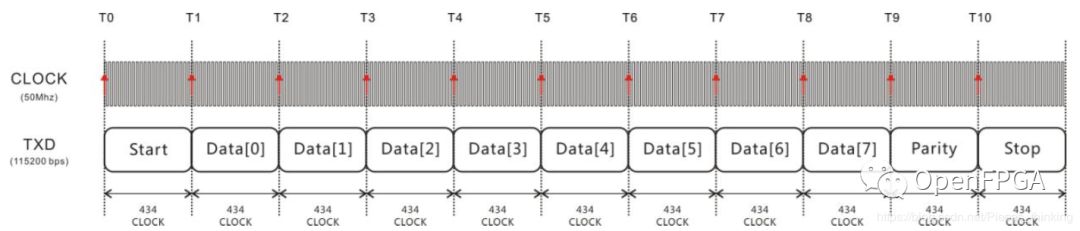

如果图2 34考虑 115200 的波特率，结果如图2 34所示，每一位数据都保持 434 个时钟，为此 Verilog 可以这样表示，如代码2 11所示：
代码2 11
1. reg [10:0]D1;
2. reg [8:0]C1;
3. always @（ posedge CLOCK）
4. case（ i）
5. 0,1,2,3,4,5,6,7,8,9,10:
6. if( C1 == 9’ d434 -1 ) begin C1 <= 9’ d0; i <= i + 1’ b1; endelse begin TXD <= D1[i]; C1 <= C1 + 1'b1; end
7. ......
8. endcase
如代码2 11所示，步骤 1~8 不再保持一个时钟，换之每个步骤都保持 434 个时钟，因此每位 TXD 的发送数据也保持 8.68us。
除此此外，串口传输协议不仅可以自定义波特率，串口传输协议也可以自定义一帧数据的位宽，自定义内容如表2 8所示：
表2 8 自定义一帧数据
如表2 8所示，可以自定义的数据其中便包含数据位，默认下为 1 字节，自定义内容则是 5~9 位，校验位也可以设置为有或者无（ 默认下是有），停止位也可以增至 2 位（默认下是 1 位）。

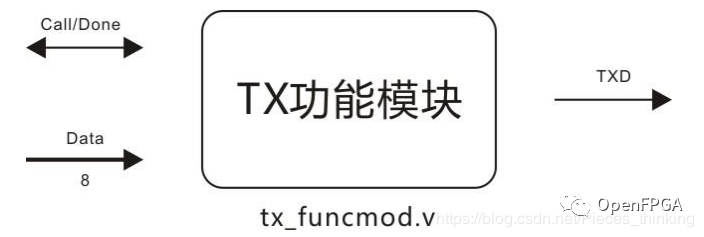

图2 35 TX 功能模块的建模图
如图2 35所示，该模块的左方有问答信号，还有 8 位的 iData，至于右方则是 TXD 顶层信号。此外，一帧数据的波特率为 115200 bps。
代码 2 12 TX 功能模块代码
1. //****************************************************************************//
2. //# @Author: 碎碎思
3. //# @Date: 2019-04-21 21:14:51
4. //# @Last Modified by: zlk
5. //# @WeChat Official Account: OpenFPGA
6. //# @Last Modified time: 2019-08-04 02:48:17
7. //# Description:
8. //# @Modification History: 2014-05-10 13:42:27
9. //# Date By Version Change Description:
10. //# ========================================================================= #
11. //# 2014-05-10 13:42:27
12. //# ========================================================================= #
13. //# | | #
14. //# | OpenFPGA | #
15. //****************************************************************************//
16. module tx_funcmod
17. (
18. input CLOCK, RESET,
19. output TXD,
20. input iCall,
21. output oDone,
22. input [7:0]iData
23. );
24. parameter B115K2 = 9'd434; // formula : ( 1/115200 )/( 1/50E+6 )
25.
26. reg [3:0]i;
27. reg [8:0]C1;
28. reg [10:0]D1;
29. reg rTXD;
30. reg isDone;
31.
32. always @( posedge CLOCK or negedge RESET )
33. if( !RESET )
34. begin
35. i <= 4'd0;
36. C1 <= 9'd0;
37. D1 <= 11'd0;
38. rTXD <= 1'b1;
39. isDone <= 1'b0;
40. end
41. else if( iCall )
42. case( i )
43.
44. 0:
45. begin D1 <= { 2'b11 , iData , 1'b0 }; i <= i + 1'b1; end
46.
47. 1,2,3,4,5,6,7,8,9,10,11:
48. if( C1 == B115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
49. else begin rTXD <= D1[i - 1]; C1 <= C1 + 1'b1; end
50.
51. 12:
52. begin isDone <= 1'b1; i <= i + 1'b1; end
53.
54. 13:
55. begin isDone <= 1'b0; i <= 4'd0; end
56.
57. endcase
58.
59. assign TXD = rTXD;
60. assign oDone = isDone;
61.
62. endmodule
第16~24行为相关的出入端声明，第 9 行则是波特率为 115200 的常量声明。
第26~40行为相关的寄存器声明以及复位操作。
第41~62行为部分核心操作。第 41 行的 if( iCall ) 表示该模块不使能就不工作。步骤 0 用来准备发送数据，其中 2’b11 是停止位与校验位（随便填），1’b0 则是起始位。步骤 1~11用来发送一帧数据。步骤 12~13 用来反馈完成信号并返回步骤。
这样发送模块就完成了，理想时序如下图所示：
图2 36 串口发送模块功能逻辑示意图

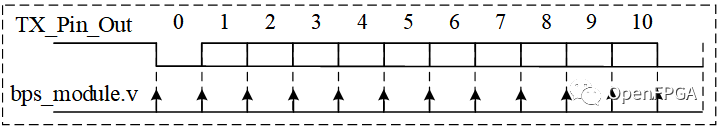

由上图可知，串口发送模块是“定时发送”的过程。波特率模块产生的时间间隔是通过计数器实现的，由图2 37可知，每隔一定时间波特率模块就会产生一个高脉冲给TX_Pin_Out引脚。

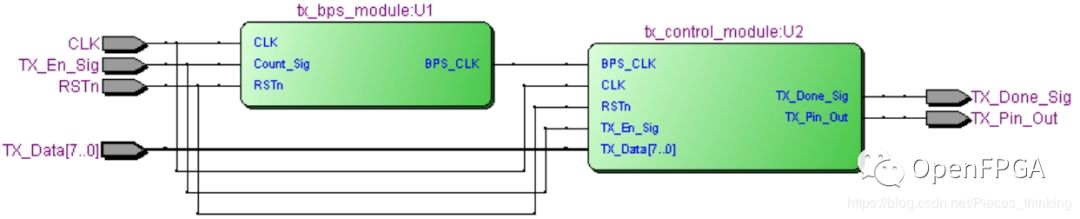

串口发送的框图如图2 37所示：
图2 37 串口模块RTL框图
对于FPGA实现UART的RX模块功能主要就是电平采集。那么它到底是如何实现采集的呢？
图 2 38 RX模块电平采集示意图

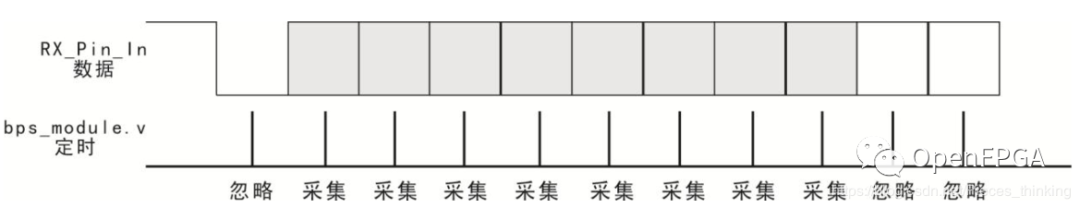

说到底，在发送模块中一位数据发送的时间间隔是通过波特率进行控制的，同理，在接受模块中采集一位数据的间隔同样也要通过波特率进行控制，具体如上图所示。
上图中，数据采集都是在“每位数据的中间”进行着。RX_Pin_In 输入一帧数据，当检测到低电平（起始位）， 在第 0 位数据，采取忽略的态度，然后接下来的 8 位数据位都被采集，最后校验位和停止位，却是采取了忽略的操作。有一点必须好好注意，串口传输数据“从最低位开始，到最高位结束”。
因为 Verilog 无法描述理想以外的时序， 对此所有时序活动都必须看成理想时序。
图2 39 FPGA接收一帧波特率为115200的数据

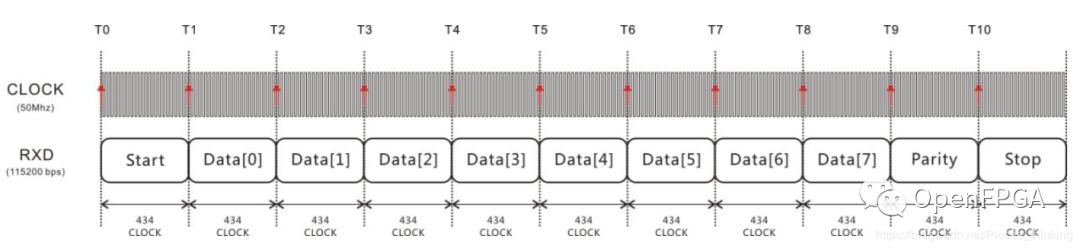

当FPGA接收一帧数据为波特率115200之际，情况差不多如图2 41所示。50Mhz是FPGA的时钟源，也是一帧数据的采集时钟， RXD 则是一帧数据的输入端。波特率为 115200的一位数据经过 50Mhz 的时钟量化以后，每一位数据大约保持 8.68us，即 434 个时钟。串口传输没有自己的时钟信号，所以我们必须利用 FPGA 的时钟源“跟踪”每一位数据。对此， FPGA 只能借用计数器“同步跟踪”而已，至于 Verilog 则可以这样描述，结果如代码2 13所示：
代码2 13
1. 0,1,2,3,4,5,6,7,8,9,10: //同步跟踪中 ...
2. if( C1 == 434 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
3. else C1 <= C1 + 1'b1;
如代码2 13所示，所谓同步跟踪，就是利用计数器估计每一位数据 … 期间，步骤 0~10表示每一位数据，至于 C1 计数 434 个时钟则是同步跟踪中。其中-1考虑了步骤之间的跳转所耗掉的时钟。
图2 40 读取起始位

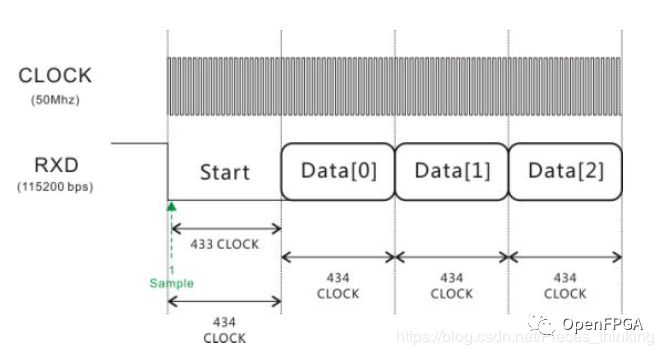

知道串口的一帧数据都是从拉低的起始位开始，然而为了完美尾行，亦即实现精密控时，起始位的读取往往都是关键。如图2 40所示，当我们在第一个时钟读取（采集）起始位的时候，由于 Verilog 的读取只能经过读取过去值而已，余下起始位还有 433 个时钟需要我们跟踪，为此 Verilog 可以这样描述，结果如代码2 14所示：
代码2 14
1. 0:
2. if( RXD == 1'b0 ) begin i <= i + 1'b1; C1 <= C1 + 4'd1; end
3. 1: // stalk start bit
4. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
5. else C1 <= C1 + 1'b1;
如代码2 14所示，步骤 0 用来检测起始位，如果 RXD 的电平为拉低状态， C1 立即递增以示同步跟踪已经用掉一个时钟，同样也可以看成 i 进入下一个步骤用掉一个时钟。然而步骤 1 是用来跟踪余下的 433 个时钟，但是计数器 C1 不是从 0 开始计数，而是从 1开始计算，因为 C1 在步骤已经递增的缘故。
图2 41 读取一帧数据当中的数据位

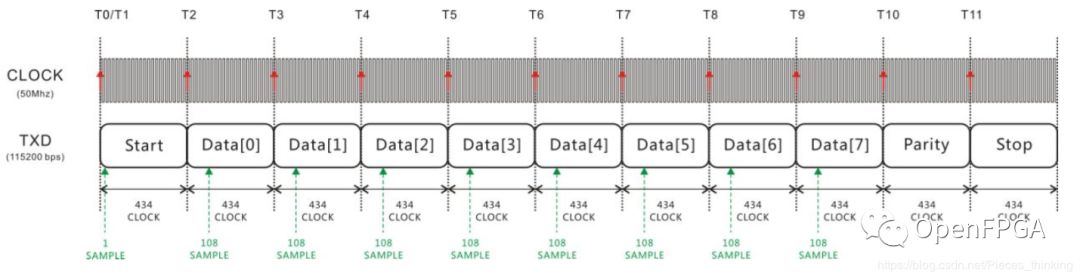

一帧数据的跟踪结果与读取结果如图2 41所示 … 除了起始位，我们使用了两个步骤采集并跟踪之余，接下来便用 8 个步骤数据一边跟踪一边采集所有数据位，然而采集的时候则是 1/4 周期，即每位数据的第 108 个时钟。最后的校验位及结束位则是跟踪而已。
对此， Verilog 可以这样表示，结果如代码2 15所示：
代码2 15
1. 0:
2. if( RXD == 1'b0 ) begin i <= i + 1'b1; C1 <= C1 + 4'd1; end
3.
4. 1: // start bit
5. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
6. else C1 <= C1 + 1'b1;
7.
8. 2,3,4,5,6,7,8,9: //stalk and count 1~8 data's bit , sample data at 1/2 for bps
9. begin
10. if( C1 == SAMPLE ) D1[i-2] <= RXD;
11. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
12. else C1 <= C1 + 1'b1;
13. end
14.
15. 10,11: // parity bit & stop bit
16. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
17. else C1 <= C1 + 1'b1;
18.
19. 12:
20. begin isDone <= 1'b1; i <= i + 1'b1; end
21.
22. 13:
23. begin isDone <= 1'b0; i <= 4'd0; end
如代码2 15所示，步骤 0~1 用来采集与跟踪起始位，步骤 2~9 则用来跟踪数据位，并且采集为 1/4 周期。步骤 10~11 则用来跟踪校验位于结束位。
图2 42 RX功能模块的建模图

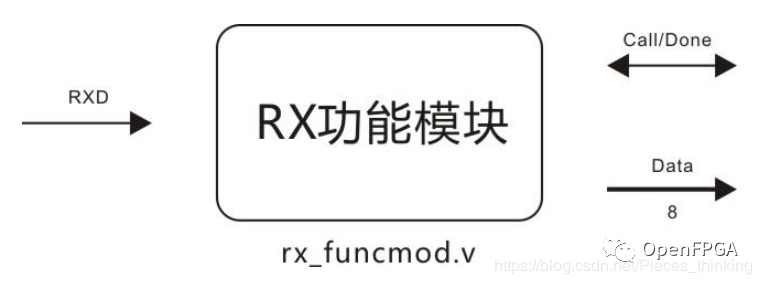

图2 42是 RX 功能模块的建模图，左方链接至顶层信号 RXD，右方则是问答信号还有 8位的 oData。
代码2 16 RX模块实现代码
1. //****************************************************************************//
2. //# @Author: 碎碎思
3. //# @Date: 2019-04-21 22:46:15
4. //# @Last Modified by: zlk
5. //# @WeChat Official Account: OpenFPGA
6. //# @Last Modified time: 2019-08-04 03:21:38
7. //# Description:
8. //# @Modification History: 2014-05-10 13:44:28
9. //# Date By Version Change Description:
10. //# ========================================================================= #
11. //# 2014-05-10 13:44:28
12. //# ========================================================================= #
13. //# | | #
14. //# | OpenFPGA | #
15. //****************************************************************************//
16. module rx_funcmod
17. (
18. input CLOCK, RESET,
19. input RXD,
20. input iCall,
21. output oDone,
22. output [7:0]oData
23. );
24. parameter BPS115K2 = 9'd434, SAMPLE = 9'd108;
25.
26. reg [3:0]i;
27. reg [8:0]C1;
28. reg [7:0]D1;
29. reg isDone;
30.
31. always @ ( posedge CLOCK or negedge RESET )
32. if( !RESET )
33. begin
34. i <= 4'd0;
35. C1 <= 9'd0;
36. D1 <= 8'd0;
37. isDone <= 1'b0;
38. end
39. else if( iCall )
40. case( i )
41.
42. 0:
43. if( RXD == 1'b0 ) begin i <= i + 1'b1; C1 <= C1 + 4'd1; end
44.
45. 1: // start bit
46. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
47. else C1 <= C1 + 1'b1;
48.
49. 2,3,4,5,6,7,8,9: //stalk and count 1~8 data's bit , sample data at 1/2 for bps
50. begin
51. if( C1 == SAMPLE ) D1[i-2] <= RXD;
52. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
53. else C1 <= C1 + 1'b1;
54. end
55.
56. 10,11: // parity bit & stop bit
57. if( C1 == BPS115K2 -1 ) begin C1 <= 8'd0; i <= i + 1'b1; end
58. else C1 <= C1 + 1'b1;
59.
60. 12:
61. begin isDone <= 1'b1; i <= i + 1'b1; end
62.
63. 13:
64. begin isDone <= 1'b0; i <= 4'd0; end
65.
66. endcase
67.
68. assign oDone = isDone;
69. assign oData = D1;
70.
71. endmodule
第 16~24 行是相关的出入端声明，第 24 行则是波特率为 115200 的常量声明，其外还有采集的周期。
第 26~38 行是相关的寄存器声明，第 32~38 行则是这些寄存器的复位操作。
第 39~46 行是核心操作。第 39 行的 if( iCall ) 表示该模块不使能便不工作。步骤 0~1 用来判断与跟踪起始位；
步骤 2~9 用来跟踪并且读取当中的数据位；步骤 10 至 11 则是用来跟踪校验位与停止位而已。步骤 12~13 则用来反馈完成信号，以示一次性的接收工作已经完成。
第 68~69 行是输出驱动声明。
