【UFUN开发板评测】小巧而不失精致，简单而不失内涵——uFun开发板开箱爆照

关于uFun学习板——"满满的爱和正能量"

uFun是由@张进东张工组织发起的一个开源的学习板，设计初衷是为了帮助学生更好的理解电子知识和开发技巧，同时又能对学生毕业找工作有很明显的帮助。张工于2014年10月提出这个想法，并发到了博客上，不久就得到了全国各地几十位小伙伴的支持和响应，大家天南海北，筹钱献力，多位在职工程师，利用业余时间共同设计了这块学习板，经过几次的设计验证，还有一些厂商的支持，400套学习板诞生了。

关于uFun的LOGO含义：“U”上面两个点是伸出的双手，象征着热情的拥抱，是工程师与学生之间爱的传递；“F”是family；“un”是取形电路走线，连接美好。这块板子里凝聚的满满都是爱和正能量！相信每一个参与者背后都有一段奇妙的故事。

最近有幸能得到uFun开发板的试用机会，我是3月4号提交的申请，3月8号收到的板子，可以说面包板社区的效率还是很高的，在这里感谢面包板社区、@张进东张工及所有为了这个项目奉献的人！正好今天是周末，有时间写一下开箱报告，希望我的这篇文章，能对那些刚拿到板子的朋友有一些帮助，另外有哪里不对的，也请大家指出，同时也希望能和各位大佬多多交流。

uFun开箱靓照——精致与内涵并存

快递是用的顺丰，到付18元。包装简洁，用泡沫包装的很严实，使用的静电袋包装，可以有效防止运输过程中静电对芯片造成的损坏。板子刚上手，就被它小巧精致的外观给震撼了，但是看着不太那么圆润，先上手盘了一会，大致观察了一下，主控是常见的STM32F103RCT6，供电采用的Micro-USB接口，可以直接使用电脑的USB口供电，单从这一点可以看出，板子的功耗非常低，毕竟只是一块学习板，没有功率太大的元件，如LCD等。可不要小瞧这个Micro-USB接口，它可不只有供电的功能，同时还可以作为USB转串口以及程序下载的功能。串口输出一些调试信息对于程序的开发还是非常便利的，另外它内部连接的是STM32的串口1，还可以进行程序的下载，这是其他串口外设不具备的功能。由于Micro-USB数据线非常常见，大部分安卓手机的数据线就是这种，所以板子并没有附带一根USB线。赶紧来看几张板子的靓照吧！

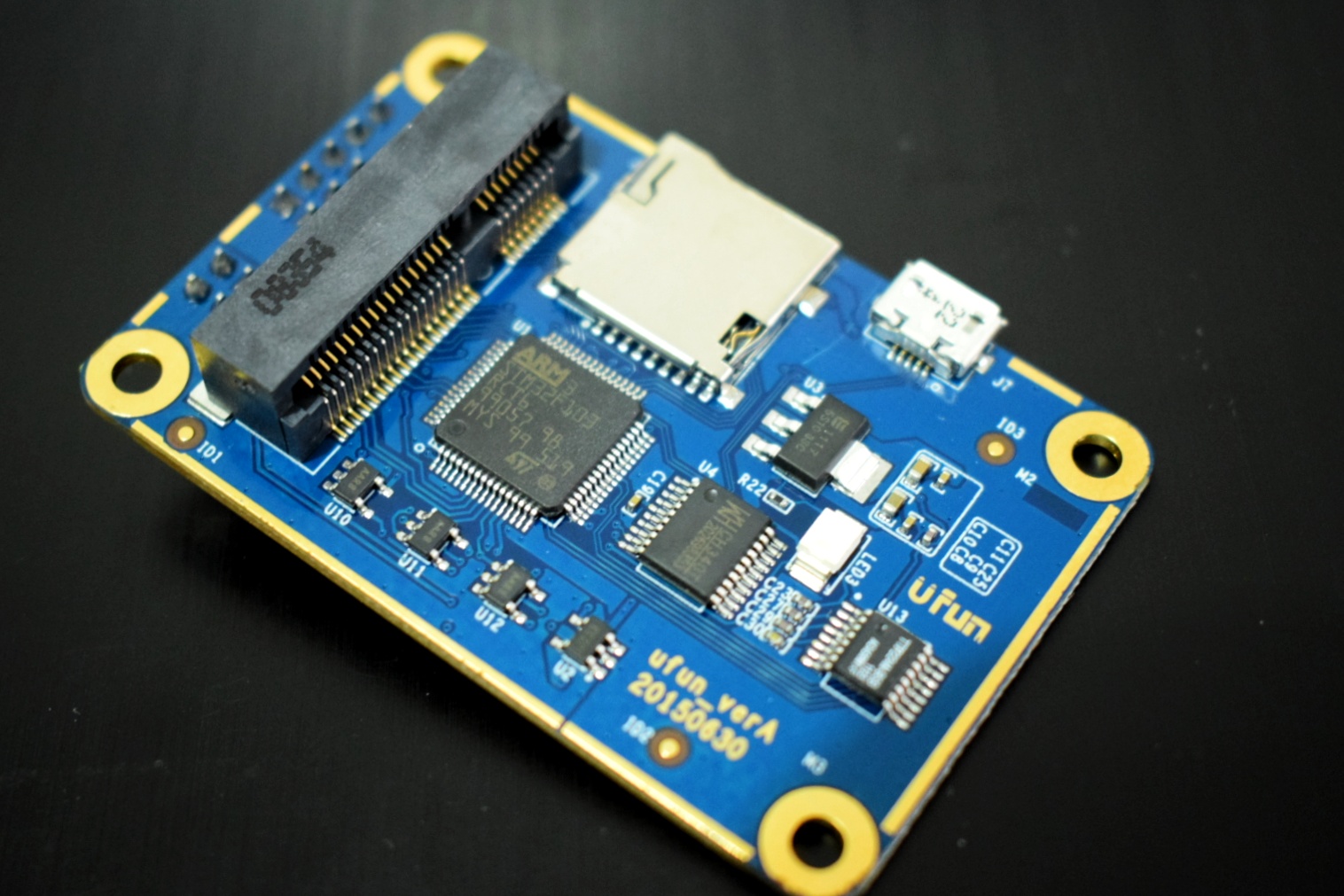

uFun开发板正面：

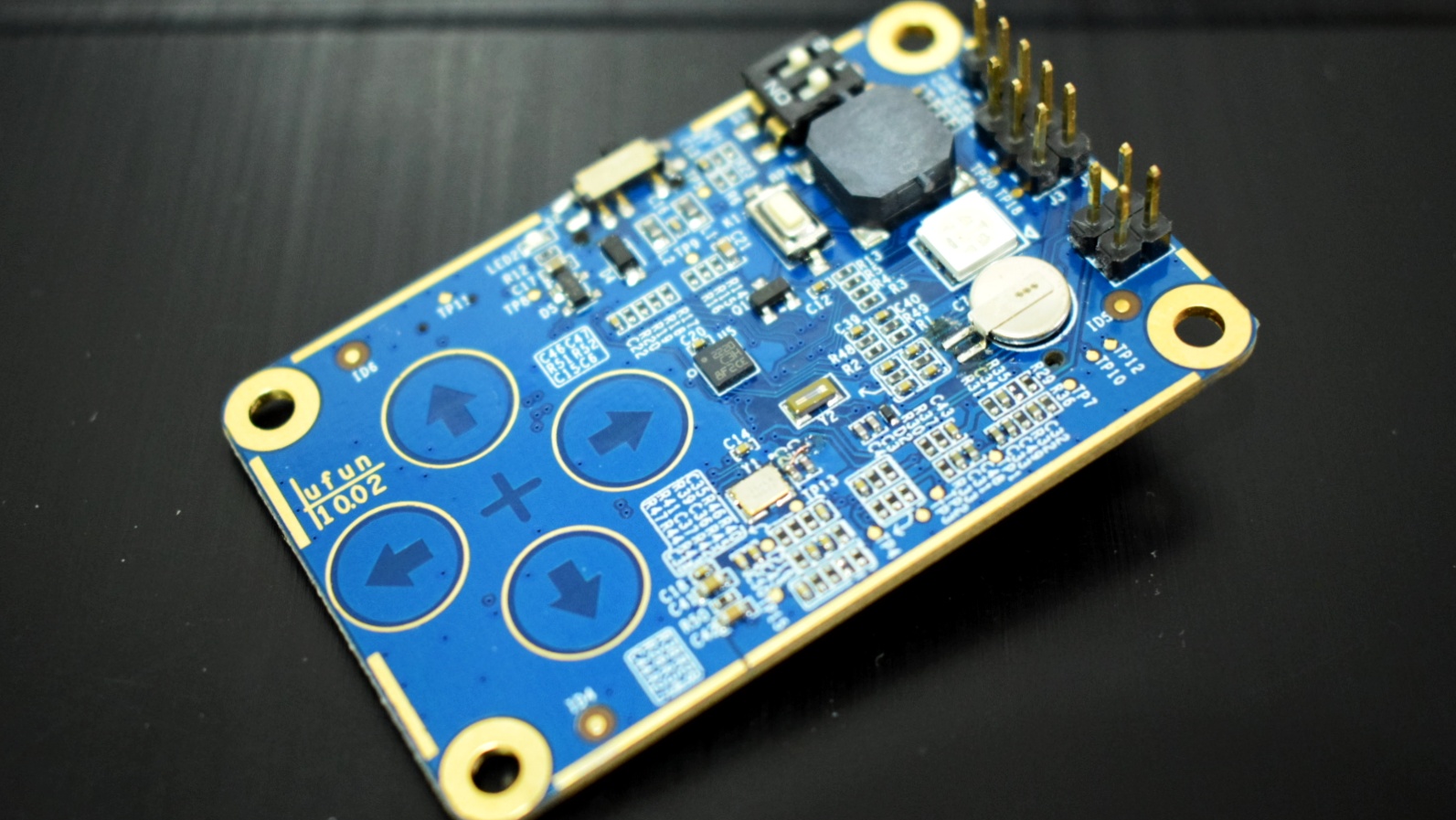

uFun开发板背面：开发板背面有一根很短很细的漆包跳线，大家发现了吗？本来以为还要自己焊接跳线，没想到都焊接好了，而且焊接的很小巧，不仔细看根本看不出来，如果真让我自己焊，焊的肯定很丑。另外背面可以看到留有很多测试点，这是批量生产常采用的一种方法，可以直接使用对应的测试工装夹具，简单快捷的进行板子的整体测试。

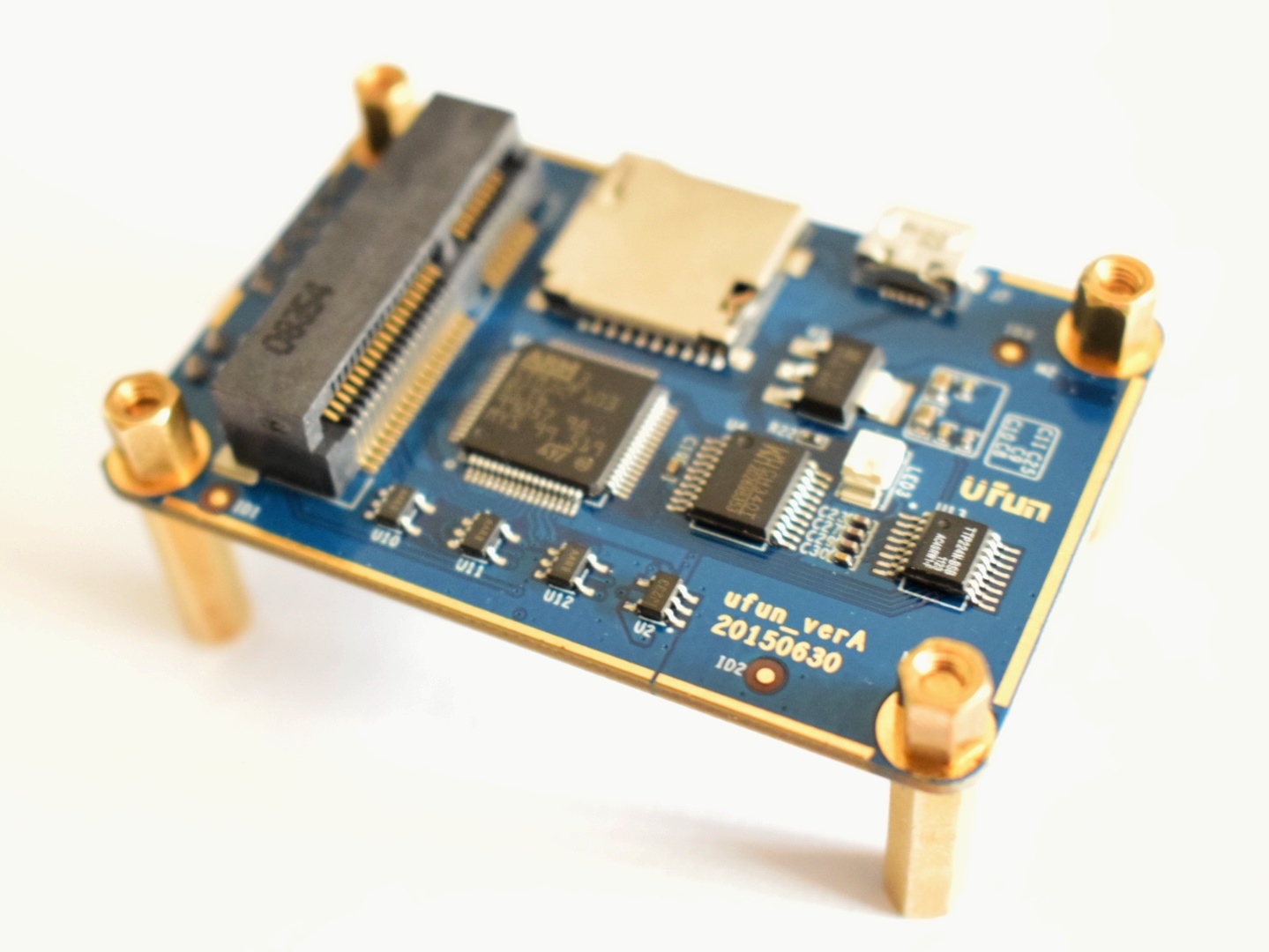

为了防止以后拿来拿去，板子受到磕碰，我又加装了铜柱，立马高大上了起来，加装铜柱后：

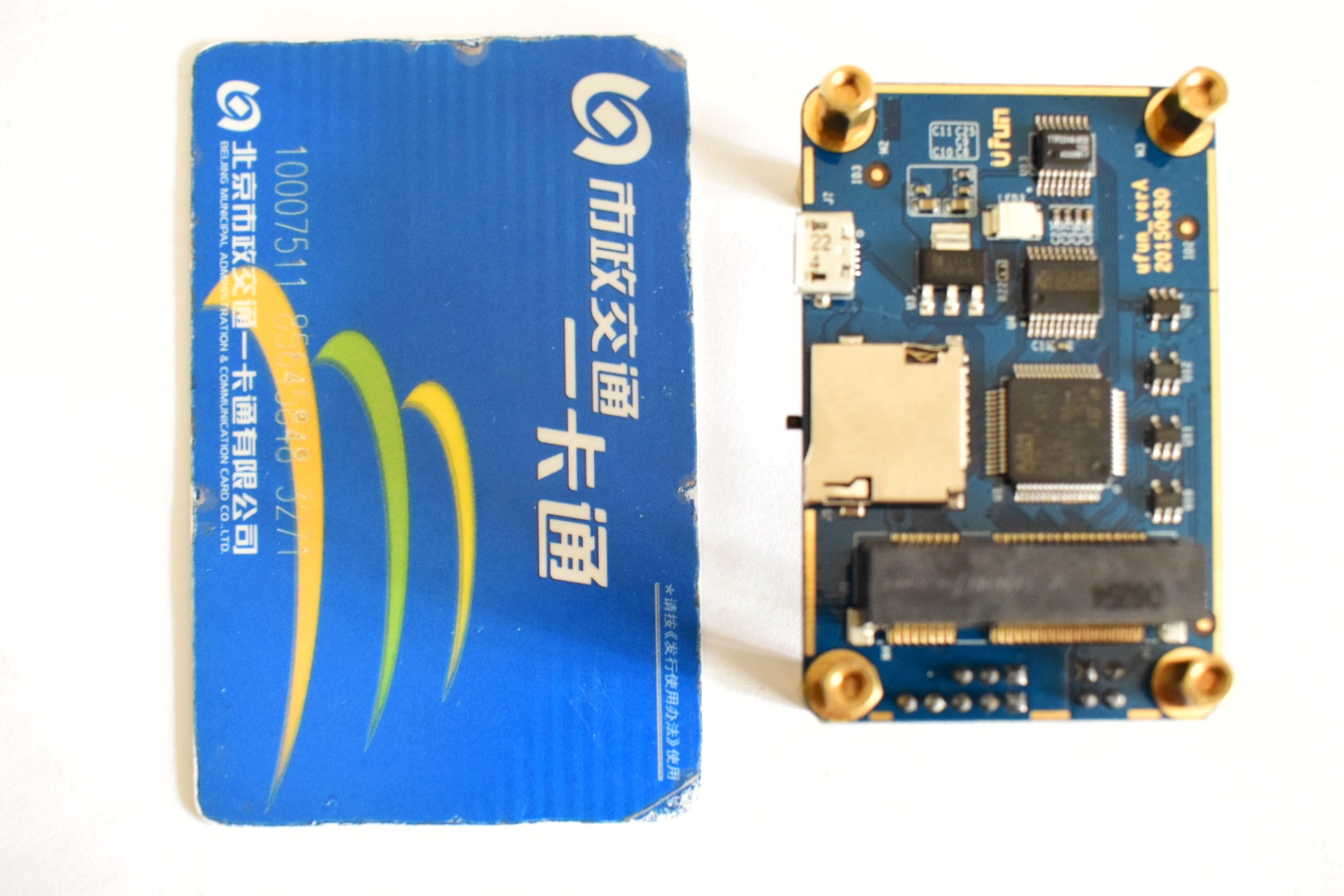

uFun板子非常精致，仅有4*6cm，比银行卡还要小，下面是一张和公交卡的对比图：

板载资源简介——麻雀虽小，五脏俱全

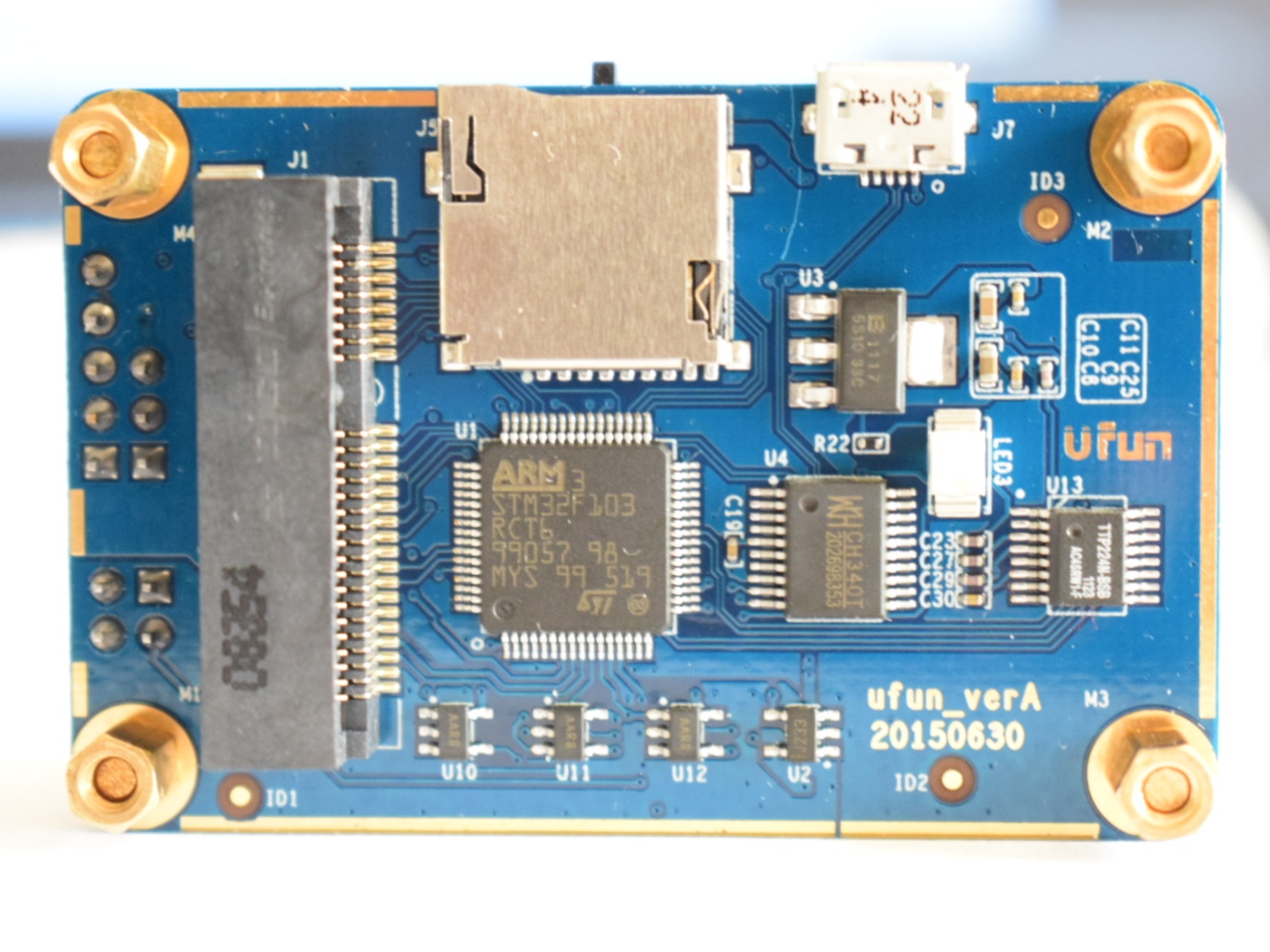

PCB板采用四层板，沉金工艺，蓝色油墨，小巧精致而不失内涵！做过PCB样板的朋友应该都知道，“四层板、沉金工艺、蓝色油墨”，这三项都不是常规工艺。据我所知，这个项目也是得到了PCB和SMT厂家的支持，所以这也就不足为奇了，再次感谢！整体来看布局紧凑，走线合理美观，两面都布置了元器件，充分利用了有限的空间。大点的芯片座子主要放在了正面，阻容主要分布在了背面，各元器件的封装也都是选了小封装，如大部分0402封装的阻容，贴片的超级电容等。别看板子只有小小的4*6cm，但是板子资源还是相当丰富的，下面我们一起来看一下吧！

主控MCU：STM32F103RCT6，LQFP64封装，STM32系列大容量产品，256KB Flash + 48kB SRAM，内存空间足够使用了，主频72MHz，外设也还算丰富，51个可用IO，8个16位定时器，3路SPI，2路串口，1路SDIO等等。对于新手入门32位ARM单片机是一个很好的选择，学习资料非常多，学习过程中遇到的问题基本都能在网上找到答案。
串口芯片：CH340，板子自带了USB-TTL转换芯片，对于没有调试器的朋友，可以方便的通过串口1来下载程序，同时，也是程序调试的好帮手。
传感器：LIS3DH，ST公司的MEMS传感器，三轴加速度计，支持IIC或者SPI协议，本板子采用的是IIC协议接口。
触摸按键：TTP224N，4通道触摸芯片，上下左右4个触摸按键直接画在了板子上，可以做出很多好玩的东西。
Mini-PCIe：据张工介绍，这个座子并不是按照PCIe的协议来设计的，所以使用不了PCIe接口的模块，如4G模块SIM7600CE。它只是空余IO的引出，但是板子并没有配备PCIe的转2.54mm排针的转接板，所以并不是很方便的扩展外部器件，如液晶屏，传感器模块等。不过大家可以自己画扩展板哈，就是扩展板的结构尺寸不好把握，如果后续能开源PCB文件就好了。
TF卡座：采用的是自弹式TF卡槽，内部直接连接了STM32的SDIO接口，可以直接通过官方固件库来驱动。
RGB灯：RGB采用的全彩共阳极LED，通过控制3路PWM波，从而调出各种颜色，当然，如果能采用那种外部是玻璃封装的就更好了。
LED灯：LED采用的反贴红色光，发光在反面。是我孤陋寡闻了，这种封装的我是第一次见，放置在了触摸板中间的正下方，晚上可以方便的操作触摸按键，这一点的设计还是很有创新的，白天看不太出来，晚上可以试一下。
蜂鸣器：HY-8540，贴片无源蜂鸣器，比传统的直插式蜂鸣器要稍微小一点。
RTC电池：使用的是贴片超级电容，相比于贴片电池座+纽扣电池的方式，体积要小的多。
拨码开关：BOOT设置，没有使用跳线帽+排针的方式，毕竟跳线帽这小玩意容易丢。我见过一种比这更小的贴片拨码开关，不过得用镊子才能拨，这里采用大封装的，可以直接用手拨动。
AD滤波电路：由于我的模电比较菜，所以这部分电路没有看太懂，还有各个阻容值的计算过程，很适合学习。
Micro-USB接口：USB使用了和普通安卓手机一样的USB接口，而不是Mini-USB，之前看有朋友在试用过程中，不小心把端子从板子上直接拔掉了，我在使用中没有遇到这个情况，所以大家在拔USB线的时候，温柔一点，如果焊盘被拔掉了，那就玩不了。
外部IO：留出了SWD调试端口，标准2.54mm排针，可以方便的通过J-Link或ST-Link调试器下载程序和调试。
其他：ESD，磁珠，防反接保护等等这些板子上都有设计。

令人激动的时刻——上电启动

板子默认应该已经是烧录了Demo程序吧，但是不知道波特率多少。所以我又下载了配套的Demo程序，Keil打开之后，编译，居然报了很多错误，都是这个找不到头文件cannot open source input file "core_cmInstr.h，从文件名来看，应该是Cortex-M3内核相关的文件，那这个文件到底在哪呢？在电脑上搜索发现是在Keil安装目录下E:\Keil_v5\ARM\Pack\ARM\CMSIS\4.3.0\CMSIS\Include，手动指定头文件包含路径，重新编译，成功。

具体的解决办法可以参考我的另一篇文章：Keil报错：cannot open source input file "core_cmInstr.h" 解决办法

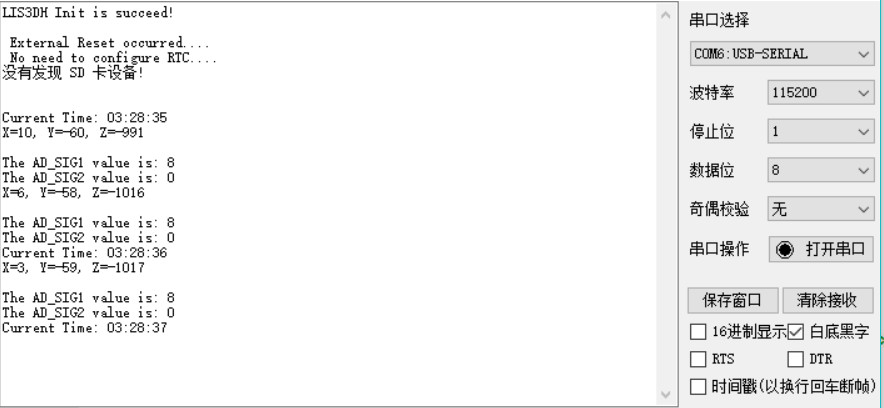

好了，终于下载成功了。打开串口助手，波特率115200，可以看到程序启动的一些LOG：

小结

虽然Demo程序的下载遇到了一些小问题，不过uFun开发板的开箱体验还是很不错的，不过并没有见到之前资料介绍的8266 WIFI芯片，所以玩不了物联网功能，只能通过外接模块来实现了。整体来看，uFun开发板“麻雀虽小，五脏俱全”，非常适合新手入门，市场上很多消费电子产品，都是使用STM32来作为控制器，这对于以后的平滑过度到工作中非常有帮助。目前这块板子市场上还是买不到的，这次没申请到的朋友，也不用着急，过一段时间，面包板社区还会开展申请试用的相关活动。
