基于windows10的Flume+kafka+storm的集成学习笔记

落花浮王杯 提交于 2020-12-25 20:11:14

这个周末基于windows10单机版学习Flume+kafka+storm的简单集成,目的是加深对应基本概念的认识。这里不具体介绍flume,kafka,storm的原理,只对基本概念只做简单说明。

1.1  准备阶段

操作系统:windows 10家庭版

在官方网站下载下载编译后的软件,本人学习对应的软件版本如下:

apache-flume-1.9.0-bin

apache-storm-1.0.5

kafka_2.11-1.1.1

zookeeper-3.4.10

1.2  学习目标

(1)     使用Flume基于spooling directory和netcat采集日志数据,作为Kafka的Producer;

(2)     使用Kafka的客户端输入日志作为Kafka的Producer;

(3)     使用storm消费Kafka的日志,读取的日志数据保存到文件系统。

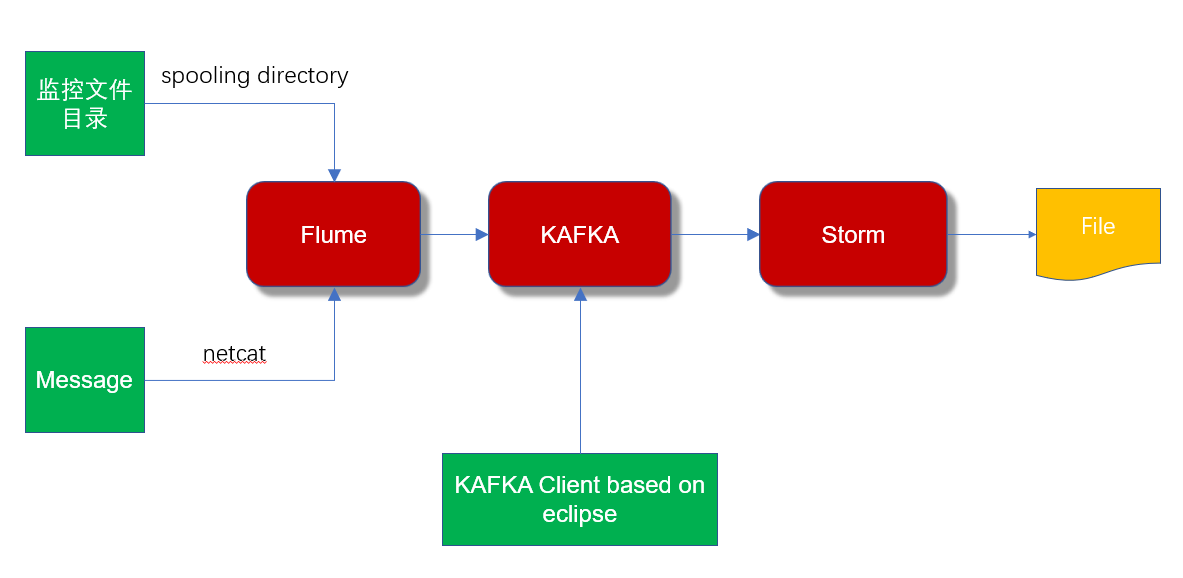

如下图:



1.3  Flume

1.3.1  基本概念

Flume是一个分布式、可靠、高可用的海量日志采集、聚合、传输的系统。核心是把数据从数据源(source)收集过来,在将收集到的数据送到指定的目的地(sink)。为了保证输送的过程一定成功,在送到目的地(sink)之前,会先缓存数据(channel),待数据真正到达目的地(sink)后,Flume再删除自己缓存的数据。

基本概念:

Source:source组件是专门用来收集数据的,可以处理各种类型、各种格式的日志数据,包括avro、thrift、exec、jms、spooling directory、netcat、sequence generator、syslog、http、legacy、自定义。

Channelsource组件把数据收集来以后,临时存放在channel中,即channel组件在agent中是专门用来存放临时数据的——对采集到的数据进行简单的缓存,可以存放在memory、jdbc、file等等。

Sinksink组件是用于把数据发送到目的地的组件,目的地包括hdfs、logger、avro、thrift、ipc、file、null、Hbase、solr、自定义。



Flume运行机制:

Flume的核心就是一个agent,这个agent对外有两个进行交互的地方,一个是接受数据输入的source,一个是数据输出的sink,sink负责将数据发送到外部指定的目的地。source接收到数据之后,将数据发送给channel,chanel作为一个数据缓冲区会临时存放这些数据,随后sink会将channel中的数据发送到指定的地方,例如HDFS等。注意:只有在sink将channel中的数据成功发送出去之后,channel才会将临时数据进行删除,这种机制保证了数据传输的可靠性与安全性。

1.3.1  演示例子

下面的例子以spooling directory source和netcat source为例子进行学习。

步骤一:下载官网flume1.9

将软件解压到本地D:\Study\codeproject\apache-flume-1.9.0-bin

步骤二:在conf目录下复制flume-env.ps1.template改为flume-env.ps1

步骤三:检查安装是否成功:

D:\Study\codeproject\apache-flume-1.9.0-bin\bin>flume-ng.cmd version

D:\Study\codeproject\apache-flume-1.9.0-bin\bin>powershell.exe -NoProfile -InputFormat none -ExecutionPolicy unrestricted -File D:\Study\codeproject\apache-flume-1.9.0-bin\bin\flume-ng.ps1 version
WARN: Config directory not set. Defaulting to D:\Study\codeproject\apache-flume-1.9.0-bin\conf
Sourcing environment configuration script D:\Study\codeproject\apache-flume-1.9.0-bin\conf\flume-env.ps1
  Running FLUME version :
    class: org.apache.flume.tools.VersionInfo
    arguments:
Flume 1.9.0
Source code repository: https://git-wip-us.apache.org/repos/asf/flume.git
Revision: d4fcab4f501d41597bc616921329a4339f73585e
Compiled by fszabo on Mon Dec 17 20:45:25 CET 2018
From source with checksum 35db629a3bda49d23e9b3690c80737f9


备注:不清楚为啥在windows10下一直报如下错误:

Sourcing environment configuration script D:\Study\codeproject\apache-flume-1.9.0-bin\conf\flume-env.ps1

Test-Path : 路径中具有非法字符。

所在位置 F:\kafka\apache-flume-1.8.0-bin\bin\flume-ng.ps1:106 字符: 56

+ ...                               ? { "$_" -ne "" -and (Test-Path $_ )} |

+                                                         ~~~~~~~~~~~~

    + CategoryInfo          : InvalidArgument: (F:\kafka\apache-flume-1.8.0-bin\":String) [Test-Path],ArgumentException

    + FullyQualifiedErrorId : ItemExistsArgumentError,Microsoft.PowerShell.Commands.TestPathCommand

后将GetHadoopHome、GetHbaseHome、GetHiveHome相关的脚本全部注释掉,就可以了。



步骤四:在conf目录下新增kafka_sink.conf配置文件,内容如下:

# example.conf: A single-node Flume configuration

#命名Agent a1的组件

a1.sources = r1 r2

a1.sinks = k1

a1.channels = c1

# Describe/configure the source

a1.sources.r1.type = netcat

a1.sources.r1.bind = localhost

a1.sources.r1.port = 12345

a1.sources.r2.type = spooldir

a1.sources.r2.spoolDir = D:/test

a1.sources.r2.fileHeader = true

#描述Sink

a1.sinks.k1.channel = c1

a1.sinks.k1.type = org.apache.flume.sink.kafka.KafkaSink

a1.sinks.k1.kafka.topic = flume

a1.sinks.k1.kafka.bootstrap.servers = localhost:9092

a1.sinks.k1.kafka.flumeBatchSize = 20

a1.sinks.k1.kafka.producer.acks = 1

a1.sinks.k1.kafka.producer.linger.ms = 1

a1.sinks.k1.kafka.producer.compression.type = snappy

#描述内存Channel

a1.channels.c1.type = memory

a1.channels.c1.capacity = 1000

a1.channels.c1.transactionCapacity = 100

#为Channle绑定Source和Sink

a1.sources.r1.channels = c1

a1.sources.r2.channels = c1

a1.sinks.k1.channel = c1

由于KAFKA还没有配置好,这里先不启动Flume,等kafka部署好后启动。



1.4     Kafka

1.4.1  基本概念

Kafka是一个分布式数据流平台,可以运行在单台服务器上,也可以在多台服务器上部署形成集群。它提供了类似于JMS的特性,但是在设计实现上完全不同,此外它并不是JMS规范的实现。kafka对消息保存时根据Topic进行归类,发送消息者成为Producer,消息接受者成为Consumer,此外kafka集群有多个kafka实例组成,每个实例(server)成为broker。无论是kafka集群,还是producer和consumer都依赖于zookeeper来保证系统可用性集群保存一些meta信息。

基本概念:

Message(消息):传递的数据对象,主要由四部分构成:offset(偏移量)、key、value、timestamp(插入时间); 其中offset和timestamp在kafka集群中产生,key/value在producer发送数据的时候产生

Broker(代理者):Kafka集群中的机器/服务被成为broker, 是一个物理概念。

Topic(主题):维护Kafka上的消息类型被称为Topic,是一个逻辑概念。

Partition(分区):具体维护Kafka上的消息数据的最小单位,一个Topic可以包含多个分区;Partition特性:ordered & immutable。(在数据的产生和消费过程中,不需要关注数据具体存储的Partition在那个Broker上,只需要指定Topic即可,由Kafka负责将数据和对应的Partition关联上)

Producer(生产者):负责将数据发送到Kafka对应Topic的进程

Consumer(消费者):负责从对应Topic获取数据的进程

Consumer Group(消费者组):每个consumer都属于一个特定的group组,一个group组可以包含多个consumer,但一个组中只会有一个consumer消费数据。

1.4.2  演示例子

第一步:下载对应的软件(依赖zookeeper)

kafka_2.11-1.1.1(目录:D:\Study\codeproject\kafka_2.11-1.1.1)

zookeeper-3.4.10(目录:D:\Study\codeproject\zookeeper-3.4.10)



第二步:运行Zookeeper

这里zookeeper采用单机安装,非常简单,在执行启动脚本之前,有几个基本的配置项需要配置一下,Zookeeper 的配置文件在 conf 目录下,这个目录下有 zoo_sample.cfg 和 log4j.properties,需要将 zoo_sample.cfg 改名为 zoo.cfg,因为 Zookeeper 在启动时会找这个文件作为默认配置文件。

修改zoo.cfg配置:

dataDir=D:/Study/codeproject/zookeeper-3.4.10/data

dataDir就是 Zookeeper 保存数据的目录,默认情况下,Zookeeper 将写数据的日志文件也保存在这个目录里。

执行启动命令:

D:\Study\codeproject\zookeeper-3.4.10\bin>zkServer.cmd

第三步:运行Kafka

修改kafka配置:

D:\Study\codeproject\kafka_2.11-1.1.1\config>server.properties 修改该文件的配置(数据存储的位置)

log.dirs=D:/Study/codeproject/kafka_2.11-1.1.1/data

启动kafka,这里注意一下是否正常运行了,如果日志报错则将日志文件夹删除后再让其自动重新生成。

D:\Study\codeproject\kafka_2.11-1.1.1>.\bin\windows\kafka-server-start.bat .\config\server.properties

第四步:创建一个名字为flume的Topic

D:\Study\codeproject\kafka_2.11-1.1.1\bin\windows>kafka-console-consumer.bat --zookeeper localhost:2181 --topic flume

Using the ConsoleConsumer with old consumer is deprecated and will be removed in a future major release. Consider using the new consumer by passing [bootstrap-server] instead of [zookeeper].

第五步:打开这个Topic的一个Consumer

新打开一个窗口,创建一个KAFKA消费者

D:\Study\codeproject\kafka_2.11-1.1.1\bin\windows>kafka-console-consumer.bat --zookeeper localhost:2181 --topic flume

第六步:启动Flume

启动刚才配置好的Flume :

D:\Study\codeproject\apache-flume-1.9.0-bin\bin>flume-ng agent --conf ../conf --conf-file ../conf/kafka_sink.conf --name a1 -property flume.root.logger=INFO,console

 D:\Study\codeproject\apache-flume-1.9.0-bin\bin>powershell.exe -NoProfile -InputFormat none -ExecutionPolicy unrestricted -File D:\Study\codeproject\apache-flume-1.9.0-bin\bin\flume-ng.ps1 agent --conf ../conf --conf-file ../conf/kafka_sink.conf --name a1 -property flume.root.logger=INFO,console

Sourcing environment configuration script ../conf\flume-env.ps1

  Running FLUME agent :

    class: org.apache.flume.node.Application

    arguments: -n a1 -f "D:\Study\codeproject\apache-flume-1.9.0-bin\conf\kafka_sink.conf"



说明:其中--conf指定配置文件路径,--conf-file指定配置文件,--name指定配置文件里的要启动agent名字(一个配置文件里可以有多个agent的定义),-Dflume.root.logger指定Flume运行时输出的日志的级别和地方。

 这样flume就连接到kafka了。



第六步:验证Flume是否与kafka正常连接,使用telnet(netcat)

新建一个窗口,telnet localhost 12345

输入:hello, I am from netcat source....

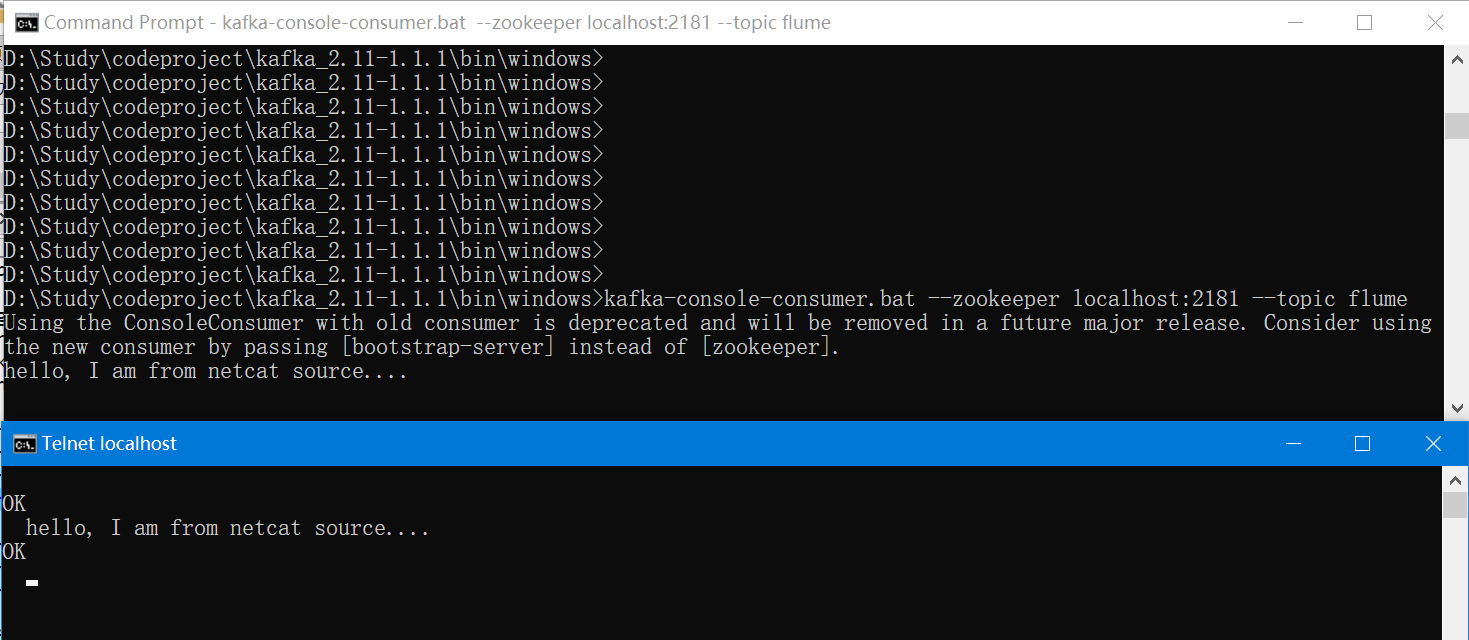

检查kafka的消费者端口是否正常输出,如下图:





第七步:验证spooling directory接入Flume是否可以被KAFKA消费

在D:\Test目录下放入一个文件test文本文件,内容为:

Hello, I am from file system source.......

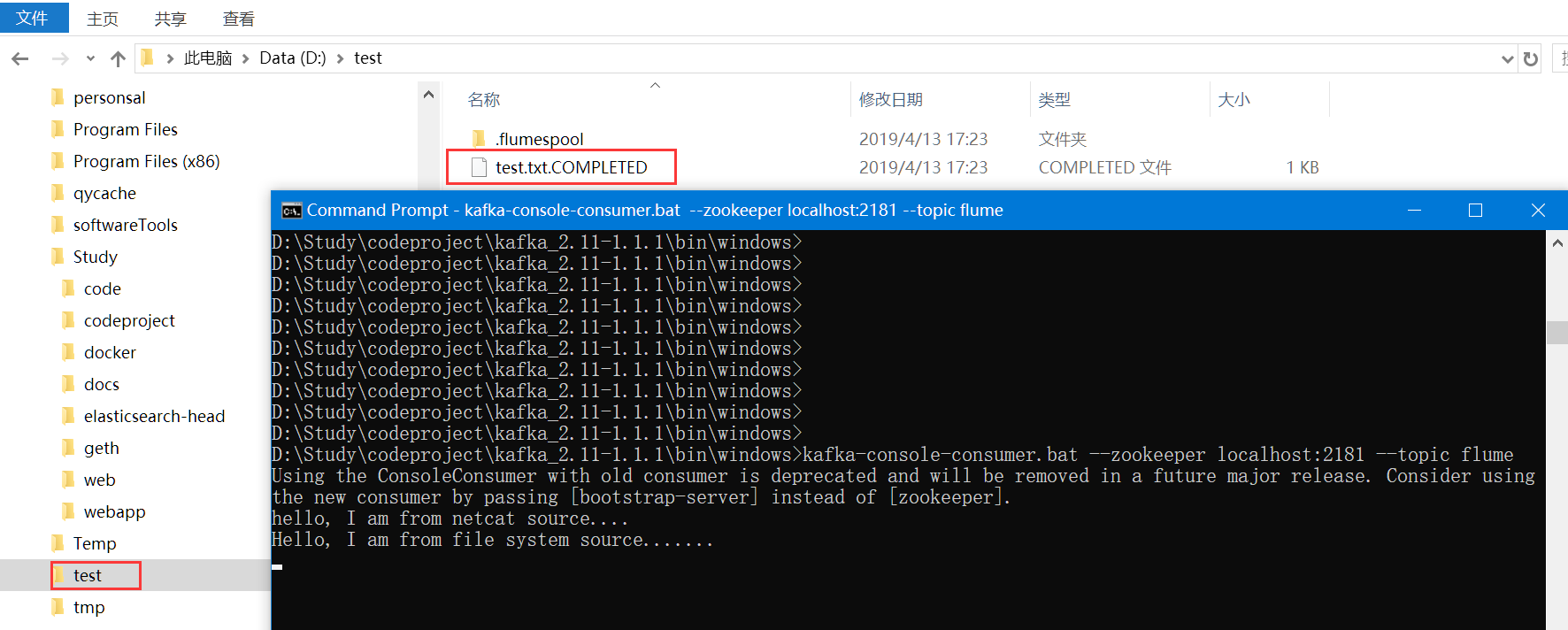

观看文件处理结果(文件被增加了COMPLETLED,同时文件内容呈现在KAFKA消费者的界面上):





1.4.3  使用Elicpse开一个简单的生产者,查看KAFKA消费者的输出

package testdemo;
/**
 * @author 45014
 *
 */
import java.util.ArrayList;
import java.util.List;
import java.util.Properties;
import kafka.javaapi.producer.Producer;
import kafka.producer.KeyedMessage;
import kafka.producer.ProducerConfig;
public class KDataProducer
{
 private static Producer<Integer, String> producer;
 private final Properties props = new Properties();
 public KDataProducer()
 {
  // 定义连接的broker list
  props.put("metadata.broker.list", "localhost:9092");
  // 定义序列化类 Java中对象传输之前要序列化
  props.put("serializer.class", "kafka.serializer.StringEncoder");
  producer = new Producer<Integer, String>(new ProducerConfig(props));
 }
 public static void main(String[] args)
 {
  for (int x = 0; x < 200; x = x + 1)  //发送200次消息
  {
   KDataProducer sp = new KDataProducer();
   // 定义topic
   String topic = "flume";
   // 定义要发送给topic的消息
   String messageStr = "I am from Kafka Client based on elcipse...";
   List<KeyedMessage<Integer, String>> datalist = new ArrayList<KeyedMessage<Integer, String>>();
   // 构建消息对象
   KeyedMessage<Integer, String> data = new KeyedMessage<Integer, String>(topic, messageStr);
   datalist.add(data);
   // 推送消息到broker
   producer.send(data);
   producer.close();

   try
   {
    Thread.sleep(6000);
   }
   catch(Exception e)
   {
    e.printStackTrace();
   }
  }
 }
}

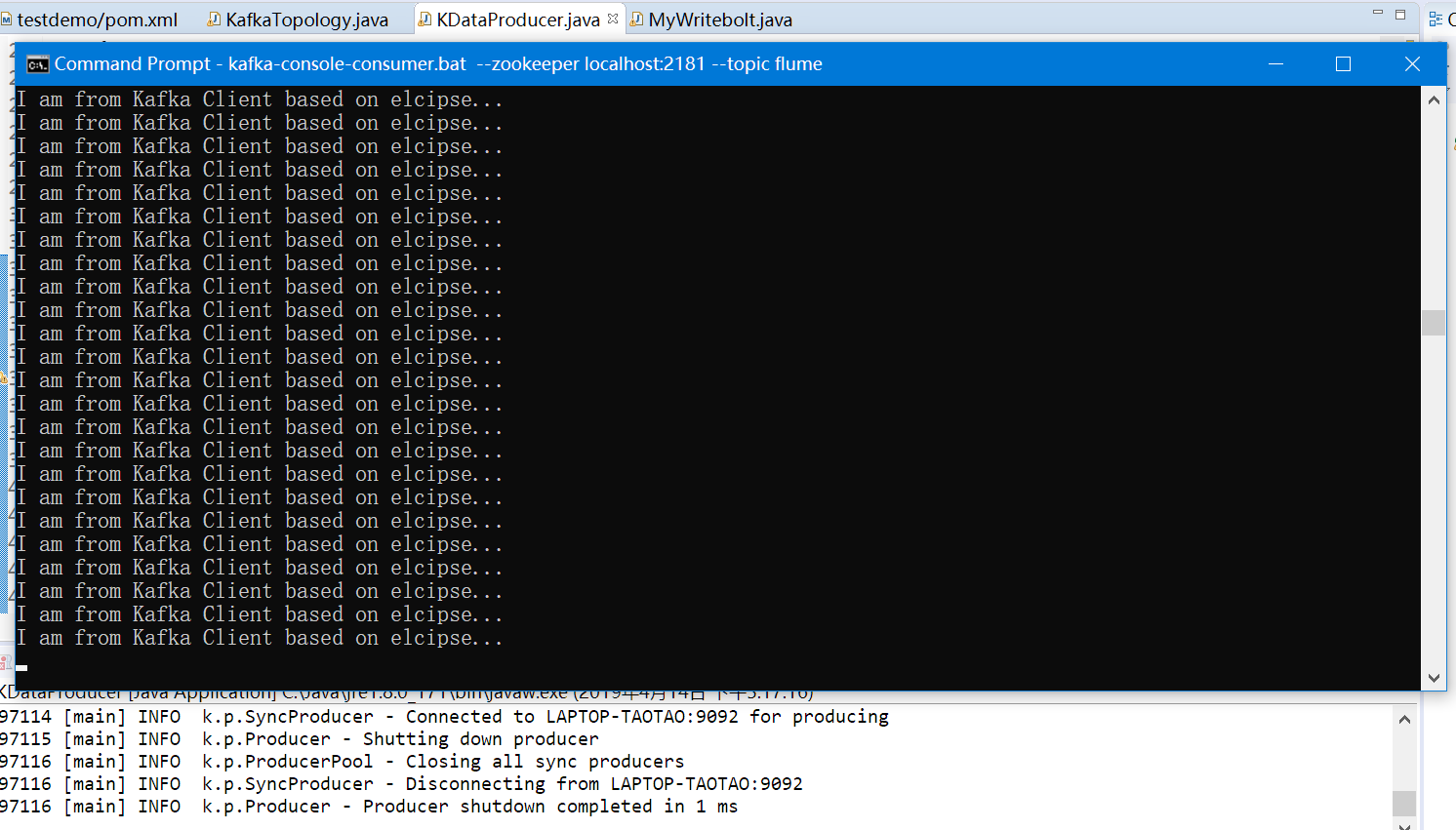

输出结果如下:

1.5      Storm

1.5.1  基本概念

  Storm是一个分布式实时流式计算平台,支持水平扩展,通过追加机器就能提供并发数进而提高处理能力;同时具备自动容错机制,能自动处理进程、机器、网络等异常。它可以很方便地对流式数据进行实时处理和分析,能运用在实时分析、在线数据挖掘、持续计算以及分布式 RPC 等场景下。Storm 的实时性可以使得数据从收集到处理展示在秒级别内完成,从而为业务方决策提供实时的数据支持。

Nimbus和Supervisor之间的所有协调工作都是通过Zookeeper集群完成。另外,Nimbus进程和Supervisor进程都是快速失败(fail-fast)和无状态的。所有的状态要么在zookeeper里面, 要么在本地磁盘上。这也就意味着你可以用kill -9来杀死Nimbus和Supervisor进程, 然后再重启它们,就好像什么都没有发生过。这个设计使得Storm异常的稳定。



Nimbus:即Storm的Master,负责资源分配和任务调度。一个Storm集群只有一个Nimbus。

Supervisor:即Storm的Slave,负责接收Nimbus分配的任务,管理所有Worker,一个Supervisor节点中包含多个Worker进程。

Worker:工作进程,每个工作进程中都有多个Task。

Task:任务,在 Storm 集群中每个 Spout 和 Bolt 都由若干个任务(tasks)来执行。每个任务都与一个执行线程相对应。

Topology:计算拓扑,Storm 的拓扑是对实时计算应用逻辑的封装,它的作用与 MapReduce 的任务(Job)很相似,区别在于 MapReduce 的一个 Job 在得到结果之后总会结束,而拓扑会一直在集群中运行,直到你手动去终止它。拓扑还可以理解成由一系列通过数据流(Stream Grouping)相互关联的 Spout 和 Bolt 组成的的拓扑结构。

Stream:数据流(Streams)是 Storm 中最核心的抽象概念。一个数据流指的是在分布式环境中并行创建、处理的一组元组(tuple)的无界序列。数据流可以由一种能够表述数据流中元组的域(fields)的模式来定义。

Spout:数据源(Spout)是拓扑中数据流的来源。一般 Spout 会从一个外部的数据源读取元组然后将他们发送到拓扑中。根据需求的不同,Spout 既可以定义为可靠的数据源,也可以定义为不可靠的数据源。一个可靠的 Spout能够在它发送的元组处理失败时重新发送该元组,以确保所有的元组都能得到正确的处理;相对应的,不可靠的 Spout 就不会在元组发送之后对元组进行任何其他的处理。一个 Spout可以发送多个数据流。

Bolt:拓扑中所有的数据处理均是由 Bolt 完成的。通过数据过滤(filtering)、函数处理(functions)、聚合(aggregations)、联结(joins)、数据库交互等功能,Bolt 几乎能够完成任何一种数据处理需求。一个 Bolt 可以实现简单的数据流转换,而更复杂的数据流变换通常需要使用多个 Bolt 并通过多个步骤完成。

Stream grouping:为拓扑中的每个 Bolt 的确定输入数据流是定义一个拓扑的重要环节。数据流分组定义了在 Bolt 的不同任务(tasks)中划分数据流的方式。在 Storm 中有八种内置的数据流分组方式。

Topology是我们开发程序主要的用的组件。Topology则是使用Spout获取数据,Bolt来进行计算。总的来说就是一个Topology由一个或者多个的Spout和Bolt组成。

1.5.1  演示例子

步骤一:下载官网apache-storm-1.0.5

解压到本地D:\Study\codeproject\apache-storm-1.0.5

步骤二:修改storm.yaml的配置

storm.local.dir: "D:\\Study\\codeproject\\apache-storm-1.0.5\\data"



步骤三:启动storm服务,分别

D:\Study\codeproject\apache-storm-1.0.5\bin>storm nimbus

D:\Study\codeproject\apache-storm-1.0.5\bin>storm supervisor

D:\Study\codeproject\apache-storm-1.0.5\bin>storm ui



登录管理页面查看:http://localhost:8080/index.html



Topology Summary展现提交到集群中的Topology

拓扑运行模式支持:本地模式和分布式模式下面分别进行学习:

1、本地模式

本地模式是我们用来本地开发调试的,不需要部署到storm集群就能运行,运行java的main函数就可以了。



步骤一:将如下代码去掉注释,然后执行KafkaTopology的main函数:

 LocalCluster localCluster = new LocalCluster();

localCluster.submitTopology("WordCount1", config, builder.createTopology());

步骤二:执行KafkaTopology的main函数

为演示storm获取flume/kafka的数据,需要进行如下操作:

(1)在Flume的telnet 端口输入:

  hello, I am from netcat source....

(2)在test文件夹下面新建一个test.txt文件

  文件内容为:Hello, I am from file system source.......

(3)执行KDataProducer的main函数,进行kafka prducer生产数据:

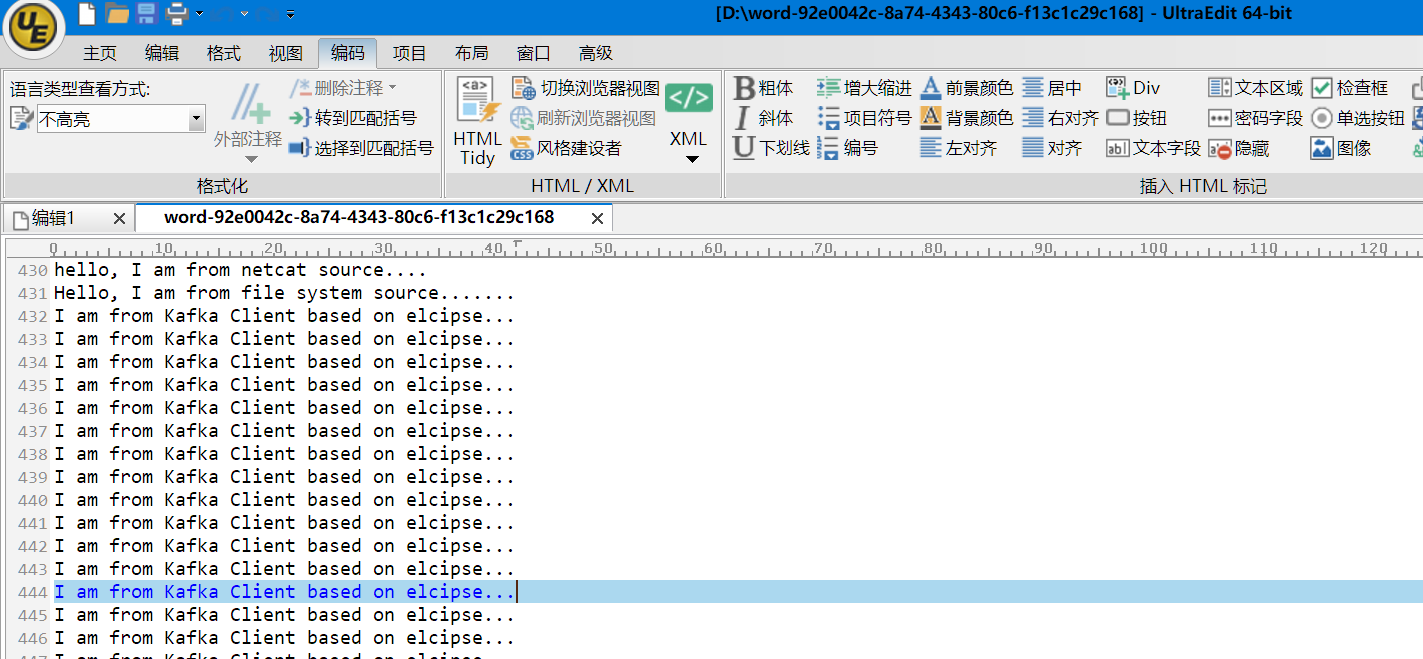

步骤三:查看D:盘生成的文件:word-92e0042c-8a74-4343-80c6-f13c1c29c168,内容如下:



内容正好是输入的信息,验证结果OK。。。

2、集群模式



步骤一:修改demo代码:

需要将本地模式的代码注释掉,然后如下代码去掉注释。

StormSubmitter.submitTopology("storm----kafka--test5", config, builder.createTopology());

步骤二:

由于是依赖编译,maven工程中需要添加如下脚本:

    <plugins>

      <plugin>

        <artifactId>maven-assembly-plugin</artifactId>

        <configuration>

          <archive>

            <manifest>

              <!--在这里自己写MainClass -->

              <mainClass>testdemo.KafkaTopology</mainClass>

            </manifest>

          </archive>

          <descriptorRefs>

            <descriptorRef>jar-with-dependencies</descriptorRef>

          </descriptorRefs>

        </configuration>

      </plugin>

    </plugins>

步骤三:执行编译命令(对应目录为eclipse工程对应的目录):

D:\softwareTools\spring-tool-suite-3.9.4.RELEASE-e4.7.3a-win32-x86_64\mywork\testdemo> mvn clean assembly:assembly

编译成功后结果显示如下:

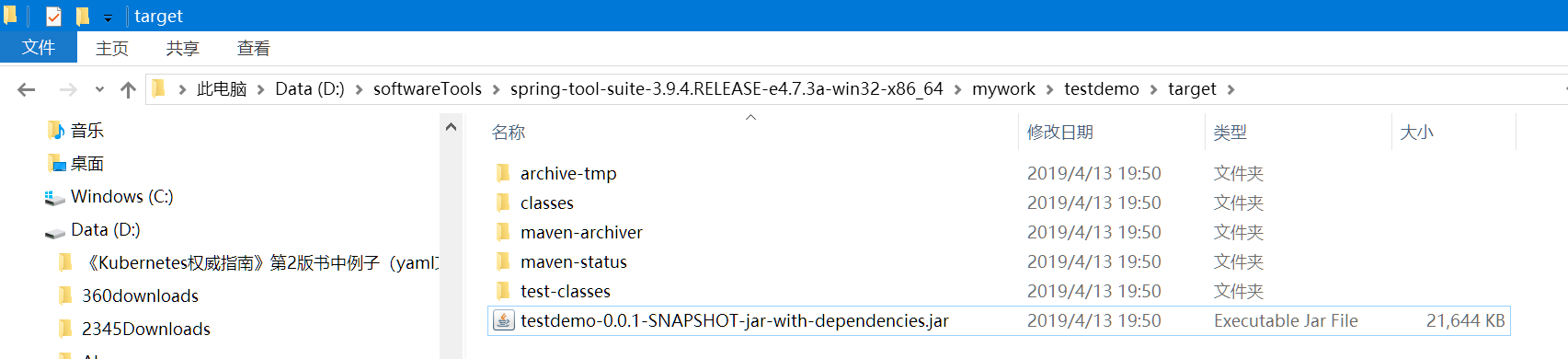

步骤四:查看生成的jar(注意是包含依赖,否则执行会失败)

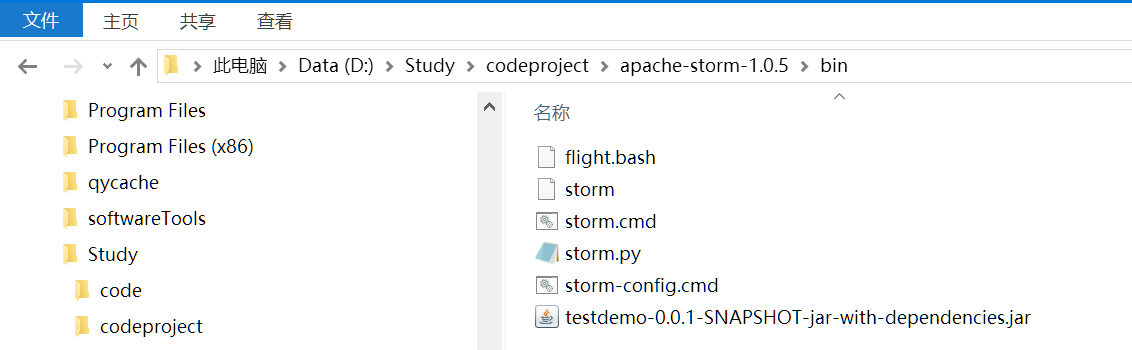

步骤五:将上述包复制到storm的bin对应目录下:





步骤六:然后在storm集群中可以执行如下命令:

D:\Study\codeproject\apache-storm-1.0.5\bin>storm jar ./testdemo-0.0.1-SNAPSHOT-jar-with-dependencies.jar testdemo.KafkaTopology KafkaTopology

storm jar ./testdemo-0.0.1-SNAPSHOT-jar-with-dependencies.jar testdemo.KafkaTopology KafkaTopology

注意:KafkaTopology为执行类的入口。

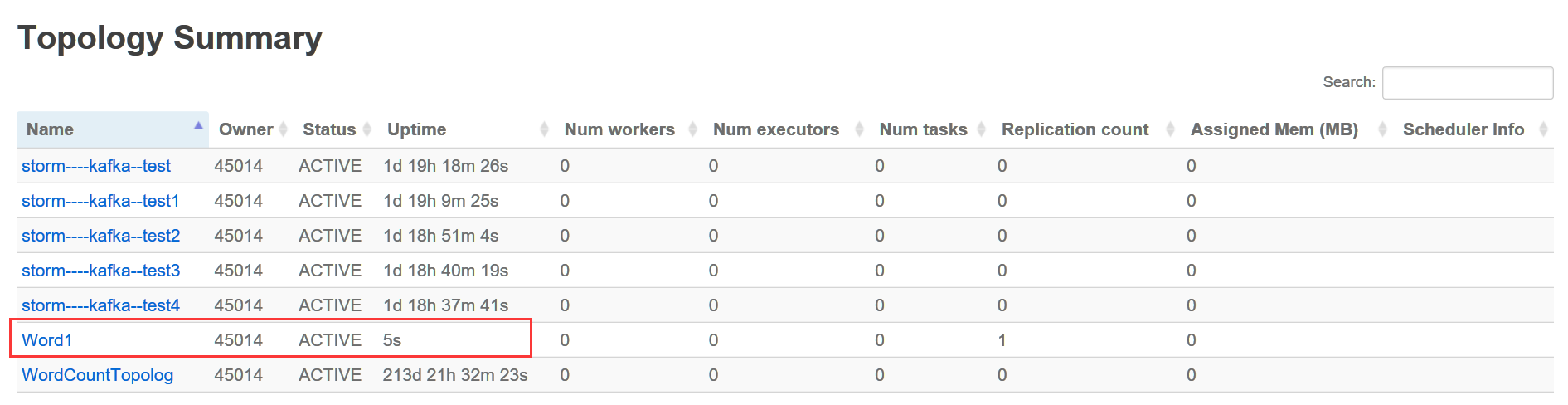

打开storm的管理页面,我们就可以看到提交的Topology,Topology名字对应代码中:

      // 集群模式
     StormSubmitter.submitTopology("Word1", config, builder.createTopology());



1.5.2  对应简单代码

package testdemo;

import org.apache.storm.Config;
import org.apache.storm.LocalCluster;
import org.apache.storm.spout.SchemeAsMultiScheme;
import org.apache.storm.topology.TopologyBuilder;
import org.apache.storm.tuple.Fields;
import org.apache.storm.topology.TopologyBuilder;
import java.util.Map;

import org.apache.storm.kafka.BrokerHosts;
import org.apache.storm.kafka.KafkaSpout;
import org.apache.storm.kafka.SpoutConfig;
import org.apache.storm.kafka.ZkHosts;

/**
 * @author 45014
 *
 */
public class KafkaTopology
{

    public KafkaTopology()
    {
    }

    public void run()
    {
        // 指定zk的地址
        BrokerHosts brokerHosts = new ZkHosts("localhost:2181");

        TopologyBuilder builder = new TopologyBuilder();
        // zookeeper链接地址
        BrokerHosts hosts = new ZkHosts("localhost:2181");
        // KafkaSpout需要一个config,参数代表的意义1:zookeeper链接,2:消费kafka的topic,3,4:记录消费offset的zookeeper地址

        // 集群的/test/consume下面
        SpoutConfig sconfig = new SpoutConfig(hosts, "flume", "/test", "consume");
        // 消费的时候忽略offset从头开始消费,这里可以注释掉,因为消费的offset在zookeeper中可以找到
        sconfig.ignoreZkOffsets = true;
        // sconfig.scheme = new SchemeAsMultiScheme( new StringScheme() );
        builder.setSpout("kafkaspout", new KafkaSpout(sconfig), 1);
        builder.setBolt("myWritebolt1", new MyWritebolt(), 1).shuffleGrouping("kafkaspout");

        Config config = new Config();
        config.setNumWorkers(1);
        try
        {
            // 集群模式
            //StormSubmitter.submitTopology("Word1", config, builder.createTopology());

            // 本地模式
            LocalCluster localCluster = new LocalCluster();
            localCluster.submitTopology("Word1", config, builder.createTopology());
        }
        catch (Exception e)
        {
            e.printStackTrace();
        }
    }
    public static void main(String[] args)
    {
        new KafkaTopology().run();
    }
}
/**
 *
 */
package testdemo;

import java.io.FileWriter;
import java.io.IOException;
import java.util.Map;
import java.util.UUID;

import org.apache.storm.task.OutputCollector;
import org.apache.storm.task.TopologyContext;
import org.apache.storm.topology.OutputFieldsDeclarer;
import org.apache.storm.topology.base.BaseRichBolt;
import org.apache.storm.tuple.Tuple;
import java.util.UUID;
/**
 * @author 45014
 *
 */
public class  MyWritebolt extends  BaseRichBolt
{
    private static final long serialVersionUID = 1L;
    OutputCollector collector = null;
    FileWriter writer = null;

    public void prepare(Map stormConf, TopologyContext context, OutputCollector collector)
    {
        this.collector = collector;
        try
        {
            writer = new FileWriter("D:/" + "word-" + UUID.randomUUID().toString());
        }
        catch (IOException e)
        {
            e.printStackTrace();
        }
    }

    public void execute(Tuple input)
    {
        try
        {
            //得到的内容是byte数组,所以需要转换
            String out = new String((byte[])input.getValue(0));
            System.out.println(out);
            writer.write(out);
            writer.write("\n");
            writer.flush();
        }
        catch (IOException e)
        {
            e.printStackTrace();
        }
       // collector.ack(input);
    }
    public void declareOutputFields(OutputFieldsDeclarer declarer)
    {

    }
}

关键依赖:

<dependencies>

       <dependency>
         <groupId>org.apache.storm</groupId>
         <artifactId>storm-core</artifactId>
         <version>1.0.5</version>
         <scope>provided</scope>

     </dependency>
     <dependency>
         <groupId>org.apache.kafka</groupId>
         <artifactId>kafka_2.9.2</artifactId>
         <version>0.8.2.2</version>
         <exclusions>
             <exclusion>
                 <groupId>org.apache.zookeeper</groupId>
                 <artifactId>zookeeper</artifactId>
             </exclusion>
             <exclusion>
                 <groupId>log4j</groupId>
                 <artifactId>log4j</artifactId>
             </exclusion>
         </exclusions>
     </dependency>
     <dependency>
         <groupId>org.apache.storm</groupId>
         <artifactId>storm-kafka</artifactId>
         <!-- version>0.9.6</version-->
          <version>1.1.3</version>
     </dependency>
        </dependencies>



-------结束-----------

易学教程内所有资源均来自网络或用户发布的内容,如有违反法律规定的内容欢迎反馈
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
