(1)创建物理数据模型

打开PowerDesigner,然后点击File-->New  Model然后选择如下图所示的物理数据模型(物理数据模型的名字自己起,然后选择自己所使用的数据库即可)

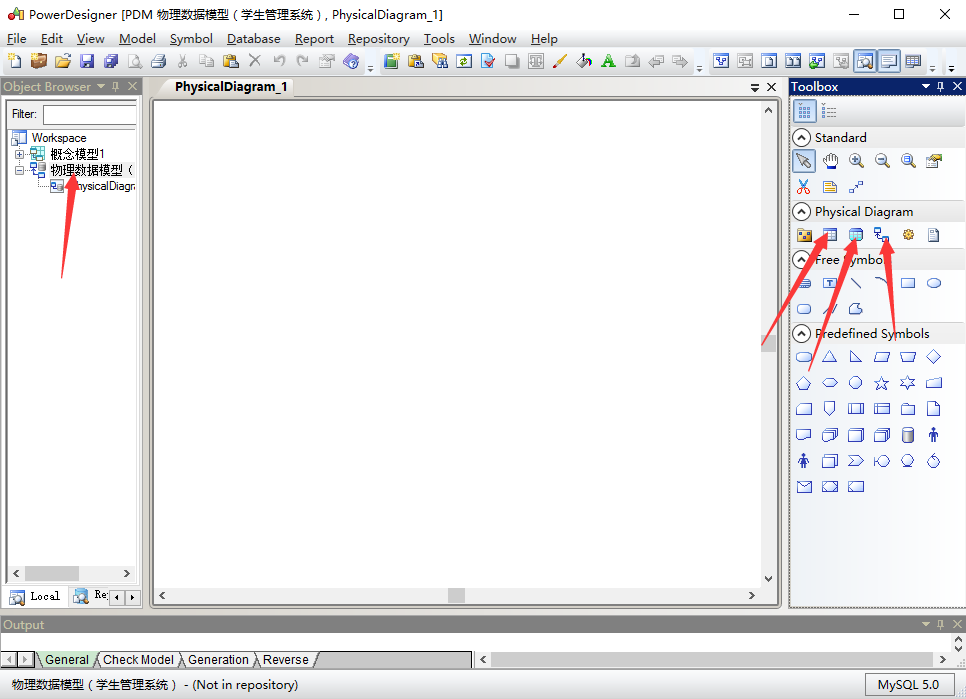

(创建好主页面如图所示,但是右边的按钮和概念模型略有差别,物理模型最常用的三个是table(表),view(视图),reference(关系));

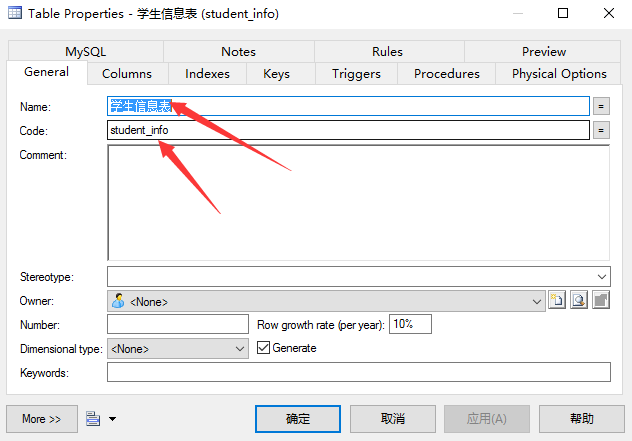

(鼠标先点击右边table这个按钮然后在新建的物理模型点一下,即可新建一个表,然后双击新建如下图所示,在General的name和code填上自己需要的,点击应用即可),如下图:

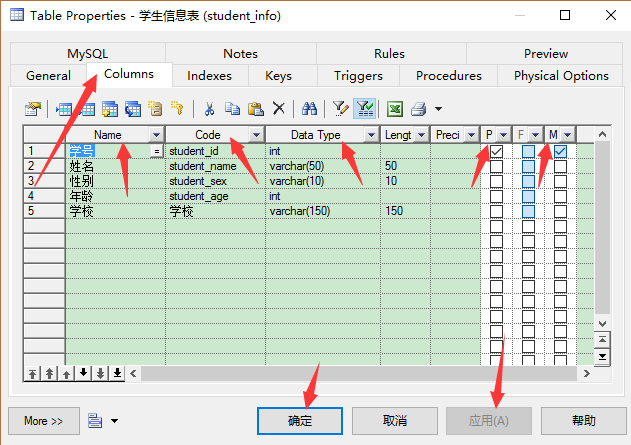

 (然后点击Columns,如下图设置,灰常简单,需要注意的就是P(primary主键) , F (foreign key外键) , M(mandatory强制性的,代表不可为空)  这三个,多看几遍理解其意思。)

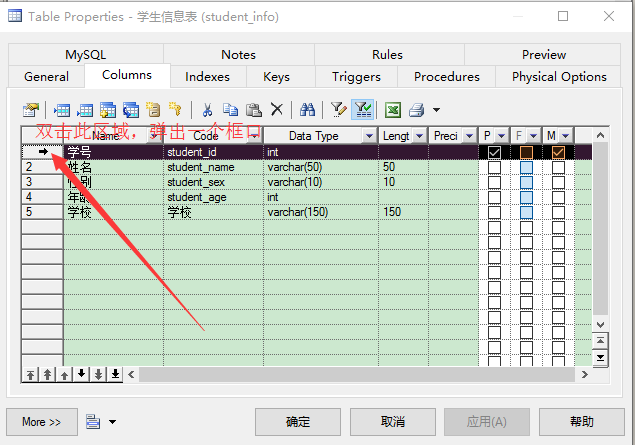

(在此设置学号的自增(MYSQL里面的自增是这个AUTO_INCREMENT),班级编号同理,不作多啰嗦!)

(在下面的这个点上对号即可,就设置好了自增)

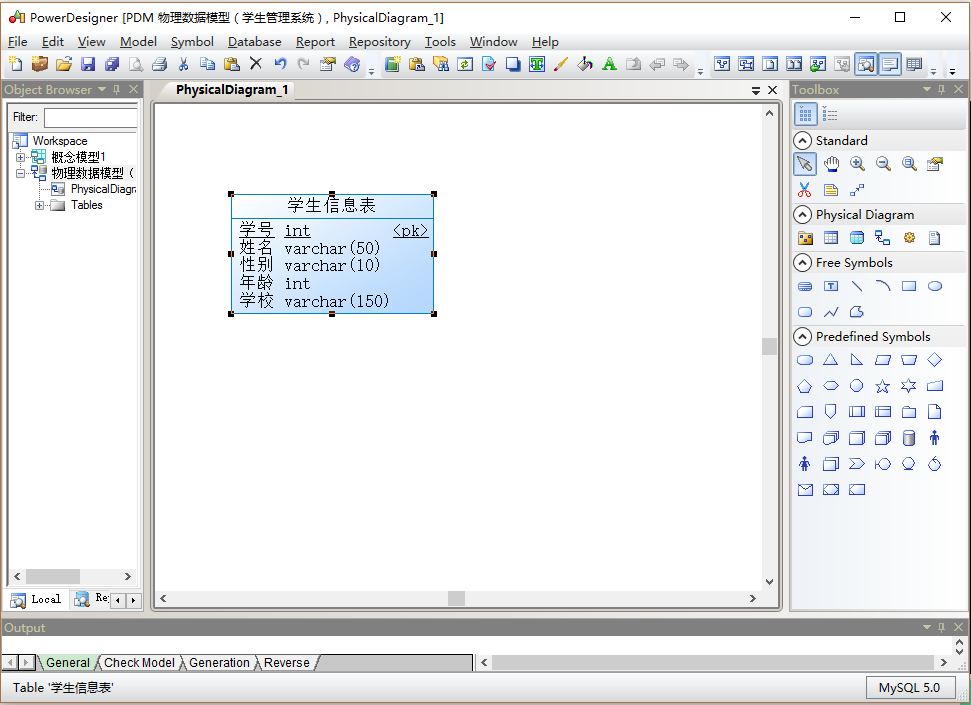

(全部完成后如下图所示。)

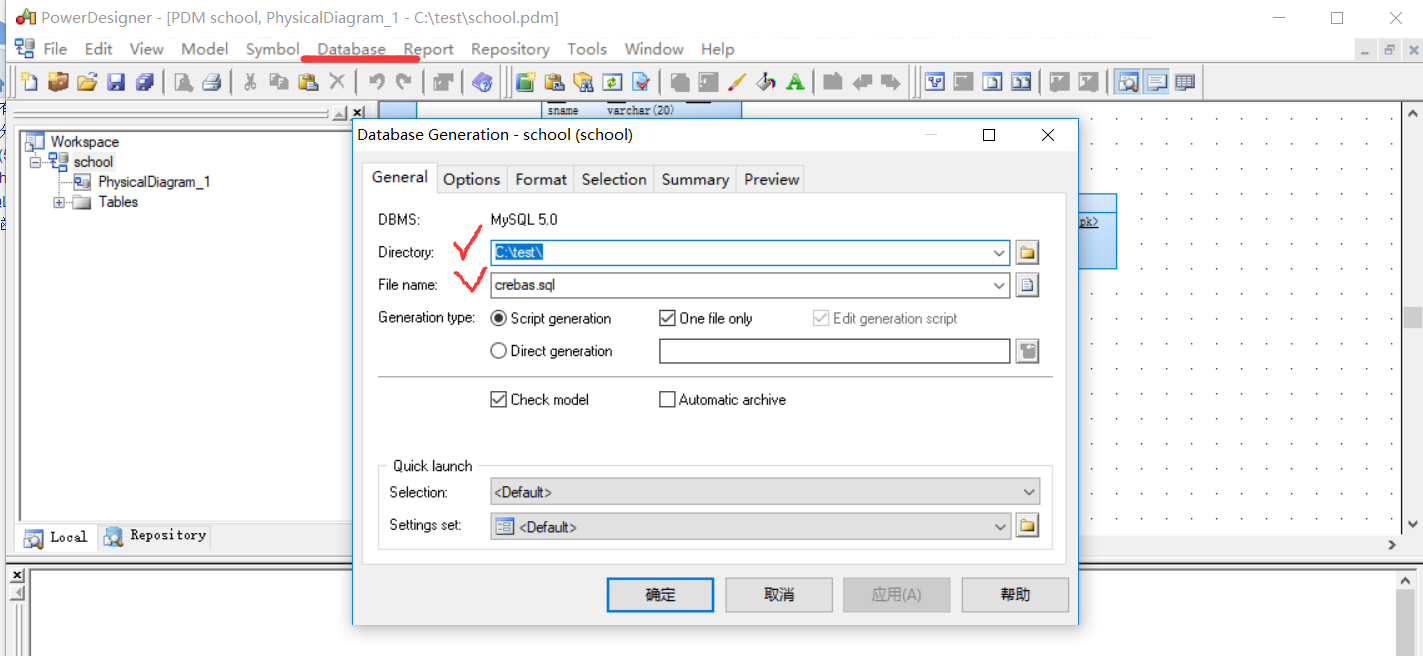

(2)生成sql文件,依次点击database>generate database,出现如下界面,选择目录和文件名,点击确定。

注意:创建表时必须带有主键,否则保存SQL不成功。





(3)导入外部SQL文件

mysql> source   c:/test/crebas.sql;

此时mysql数据库中已经创建好了相应的表。
