ZYNQ PS和PL接口技术

ZYNQ作为首款将高性能ARMCortex-A系列处理器与高性能FPGA在单芯片内紧密结合的产品，为了实现ARM处理器和FPGA之间的高速通信和数据交互，发挥ARM处理器和FPGA的性能优势，需要设计高效的片内高性能处理器与 FPGA 之间的互联通路。因此，如何设计高效的 PL 和 PS 数据交互通路是 ZYNQ 芯片设计的重中之重，也是产品设计的成败关键之一。

主要介绍 PS 和 PL 的连接，了解 PS 和 PL 之间连接的技术。

其实，在具体设计中我们往往不需要在连接这个地方做太多工作，我们加入 IP 核以后，系统会自动使用 AXI 接口将我们的 IP 核与处理器连接起来，我们只需要再做一点补充就可以了。不过，这部分概念还是了解比较好。

AXI 接口标准介绍

AXI 是 Xilinx 从 6 系列的 FPGA 开始引入的一个接口协议，主要描述了主设备和从设备之间的数据传输方式。在 ZYNQ 中继续使用，版本是AXI4，所以我们经常会看到 AXI4.0，ZYNQ 内部设备都有AXI接口。其实AXI 就是ARM 公司提出的 AMBA（AdvancedMicrocontrollerBusArchitecture）的一个部分，是一种高性能、高带宽、低延迟的片内总线，也用来替代以前的 AHB 和 APB 总线。第一个版本的 AXI （AXI3）包含在 2003 年发布的 AMBA3.0 中，AXI 的第二个版本 AXI（AXI4）包含在 2010 年发布的AMBA4.0 之中。

AXI 协议主要描述了主设备和从设备之间的数据传输方式，主设备和从设备之间通过握手信号建立连接。当从设备准备好接收数据时，会发出 READY 信号。当主设备的数据准备好时，会发出和维持 VALID 信号，表示数据有效。数据只有在 VALID 和 READY 信号都有效的时候才开始传输。当这两个信号持续保持有效，主设备会继续传输下一个数据。主设备可以撤销 VALID信号，或者从设备撤销 READY 信号终止传输。AXI 的协议如图 1，T2 时，从设备的 READY信号有效，T3 时主设备的 VILID 信号有效，数据传输开始。

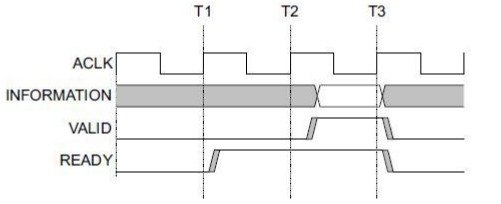

图 1AXI 握手时序图

在 ZYNQ 中，支持 AXI-Lite，AXI4 和 AXI-Stream 三种总线，通过表1,我们可以看到这三中 AXI 接口的特性。

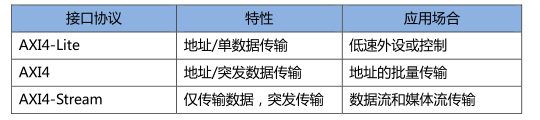

表 1AXI 接口分类

AXI-Lite：

具有轻量级，结构简单的特点，适合小批量数据、简单控制场合。不支持批量传输，读写时一次只能读写一个字（32bit）。主要用于访问一些低速外设和外设的控制。

AXI4：

接口和 AXI-Lite 差不多，只是增加了一项功能就是批量传输，可以连续对一片地址进行一次性读写。也就是说具有数据读写的 burst 功能。

上面两种均采用内存映射控制方式，即 ARM 将用户自定义 IP 编入某一地址进行访问，读写时就像在读写自己的片内 RAM，编程也很方便，开发难度较低。代价就是资源占用过多，需要额外的读地址线、写地址线、读数据线、写数据线、写应答线这些信号线。

AXI-Stream：

这是一种连续流接口，不需要地址线（很像 FIFO，一直读或一直写就行）。对于这类 IP，ARM 不能通过上面的内存映射方式控制（FIFO 根本没有地址的概念），必须有一个转换装置，例如 AXI-DMA 模块来实现内存映射到流式接口的转换。AXI-Stream 适用的场合有很多：视频流处理；通信协议转换；数字信号处理；无线通信等。其本质都是针对数值流构建的数据通路，从信源（例如 ARM 内存、DMA、无线接收前端等）到信宿（例如 HDMI 显示器、高速AD 音频输出，等）构建起连续的数据流。这种接口适合做实时信号处理。

AXI4 和 AXI4-Lite 接口包含 5 个不同的通道：

ReadAddressChannel
WriteAddressChannel
ReadDataChannel
WriteDataChannel
WriteResponseChannel

其中每个通道都是一个独立的 AXI 握手协议。下面两个图分别显示了读和写的模型：

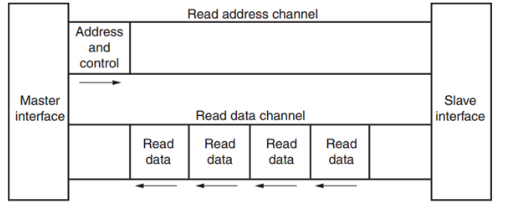

图 2AXI 读数据通道

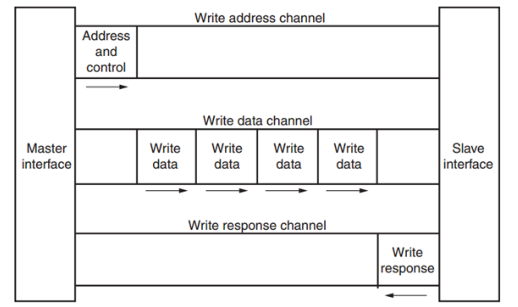

图 3AXI 写数据通道

ZYNQ 的 AXI 资源

在 ZYNQ 芯片内部用硬件实现了 AXI 总线协议，包括 9 个物理接口，分别为 AXI-GP0~AXI-GP3，AXI-HP0~AXI-HP3，AXI-ACP 接口。

AXI_ACP 接口，是 ARM 多核架构下定义的一种接口，中文翻译为加速器一致性端口，用来管理 DMA 之类的不带缓存的 AXI 外设，PS 端是 Slave 接口。
AXI_HP 接口，是高性能/带宽的 AXI3.0 标准的接口，总共有四个，PL 模块作为主设备连接。主要用于 PL 访问 PS 上的存储器（DDR 和 On-ChipRAM）
AXI_GP 接口，是通用的 AXI 接口，总共有四个，包括两个 32 位主设备接口和两个 32 位从设备接口。

AXI接口分布图如下图 4 所示：

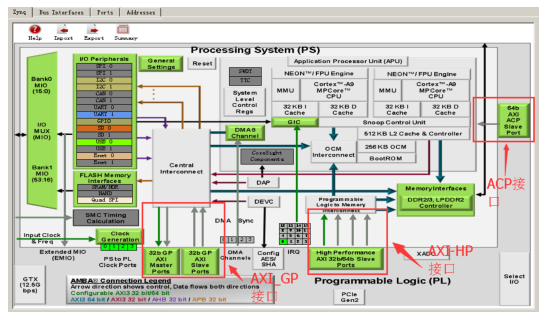

图4AXI接口分布图

可以看到，只有两个 AXI-GP 是 MasterPort，即主机接口，其余 7 个口都是 SlavePort（从机接口）。主机接口具有发起读写的权限，ARM 可以利用两个 AXI-GP 主机接口主动访问PL 逻辑，其实就是把 PL 映射到某个地址，读写 PL 寄存器如同在读写自己的存储器。其余从机接口就属于被动接口，接受来自 PL 的读写，逆来顺受。

另外这 9 个 AXI 接口性能也是不同的。GP 接口是 32 位的低性能接口，理论带宽 600MB/s，而 HP 和 ACP 接口为 64 位高性能接口，理论带宽 1200MB/s。有人会问，为什么高性能接口不做成主机接口呢？这样可以由 ARM 发起高速数据传输。答案是高性能接口根本不需要 ARMCPU 来负责数据搬移，真正的搬运工是位于 PL 中的 DMA 控制器。

PL 端的 AXI 接口设计

位于 PS 端的 ARM 直接有硬件支持 AXI 接口，而 PL 则需要使用逻辑实现相应的 AXI 协议。Xilinx在Vivado开发环境里提供现成IP如AXI-DMA，AXI-GPIO，AXI-Dataover,AXI-Stream都实现了相应的接口，使用时直接从 Vivado 的 IP 列表中添加即可实现相应的功能。

下图为Vivado 下的各种 DMAIP：

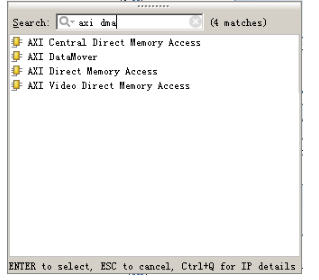

图 5AXIDMAIP 核

下面为几个常用的 AXI 接口 IP 的功能介绍：

AXI-DMA：实现从 PS 内存到 PL 高速传输高速通道 AXI-HP<---->AXI-Stream 的转换

AXI-FIFO-MM2S：实现从 PS 内存到 PL 通用传输通道 AXI-GP<----->AXI-Stream 的转换

AXI-Datamover：实现从 PS 内存到 PL 高速传输高速通道 AXI-HP<---->AXI-Stream 的转换，只不过这次是完全由 PL 控制的，PS 是完全被动的。

AXI-VDMA：实现从 PS 内存到 PL 高速传输高速通道 AXI-HP<---->AXI-Stream 的转换，只不过是专门针对视频、图像等二维数据的。

AXI-CDMA：这个是由 PL 完成的将数据从内存的一个位置搬移到另一个位置，无需 CPU 来插手。

有时，用户需要开发自己定义的IP同PS进行通信，这时可以利用向导生成对应的IP。用户自定义IP核可以拥有AXI-Lite，AXI4，AXI-Stream，PLB 和 FSL 这些接口。后两种由于 ARM 这一端不支持，所以不用。

有了上面的这些官方 IP 和向导生成的自定义 IP，用户其实不需要对 AXI 时序了解太多（除非确实遇到问题），因为 Xilinx 已经将和 AXI 时序有关的细节都封装起来，用户只需要关注自己的逻辑实现即可。

AXI Interconnect

AXI 协议严格的讲是一个点对点的主从接口协议，当多个外设需要互相交互数据时，我们需要加入一个 AXIInterconnect 模块，也就是 AXI 互联矩阵，作用是提供将一个或多个 AXI主设备连接到一个或多个 AXI 从设备的一种交换机制（有点类似于交换机里面的交换矩阵）。

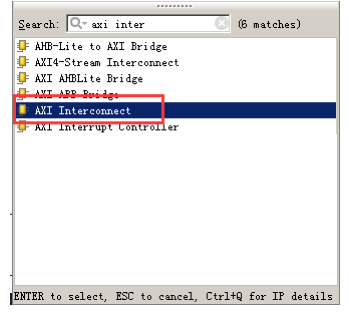

这个 AXIInterconnectIP 核最多可以支持 16 个主设备、16 个从设备，如果需要更多的接口，可以多加入几个 IP 核。

AXIInterconnect 基本连接模式有以下几种：

N-to-1Interconnect
1-to-NInterconnect
N-to-MInterconnect(CrossbarMode)
N-to-MInterconnect(SharedAccessMode)

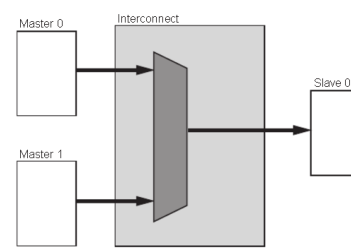

图 6 多对一的情况

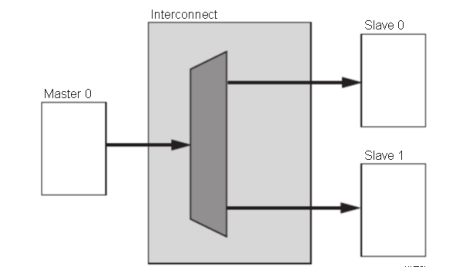

图7 一对多的情况

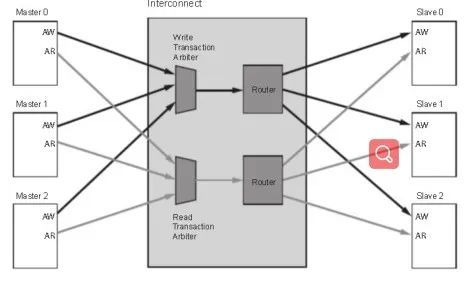

图8 多对多读写地址通道

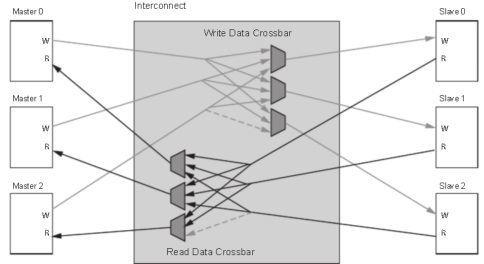

图9 多对多读写数据通道
