骨干区域被分割
一、实验拓扑
R1与R4分别有loopback口，地址分别为：1.1.1.1/32和4.4.4.4/32.
二、实验目的
1). R1学习到4.4.4.4这条路由
2). R4学习到1.1.1.1这条路由
三、路由器IP地址分配及OSPF配置

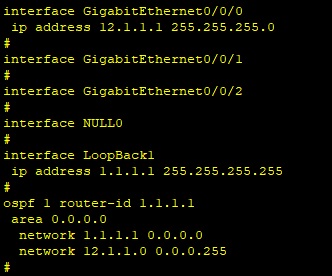

AR1的配置

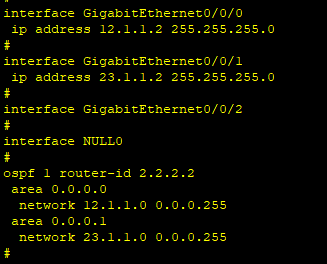

AR2的配置

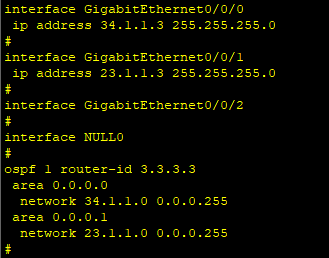

AR3的配置

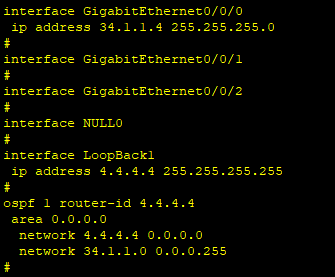

AR4的配置
此时路由器之间都互相用自己的router ID建立邻接关系

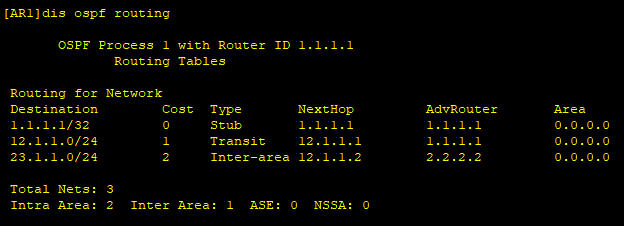

查看AR1上的路由表，4.4.4.4无法学习到。原因是骨干区域被分割开导致；
使用虚链路实现AR1学习到4.4.4.4/32路由，AR4学习到1.1.1.1/32路由。
四、虚链路配置
在ABR上的非骨干区域建立虚链路，拓扑图中的ABR分别为AR2、AR4这两个路由器，那么命令就应该敲在非骨干区域内（区域1）。

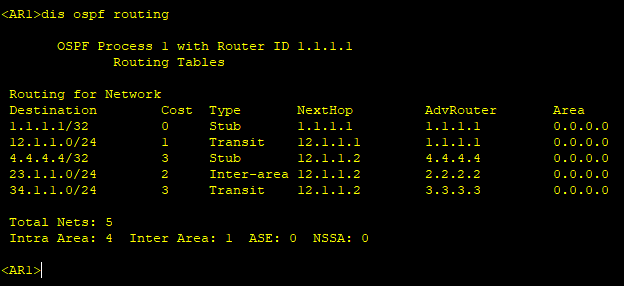

五、查看AR1得路由表
由图可知，两边的 Area 0 都已经收到了Stub路由
AR1和AR4分别都学到了对方宣告的路由条目了
