在WPF中嵌入WebBrowser可视化页面

　　无论是哪种C/S技术，涉及数据可视化就非常的累赘了，当然大神也一定有，只不过面向大多数人，还是通过网页来实现，有的时候不想把这两个功能分开，一般会是客户的原因，所以我们打算在WPF中嵌入WebBrowser，然后使用ECharts 完成复杂的图表展示，其功能不亚于一个名为Devexpress的图标库，而且这东西还收费(呵呵)，本文就对WebBrowser+ECharts进行了演示。

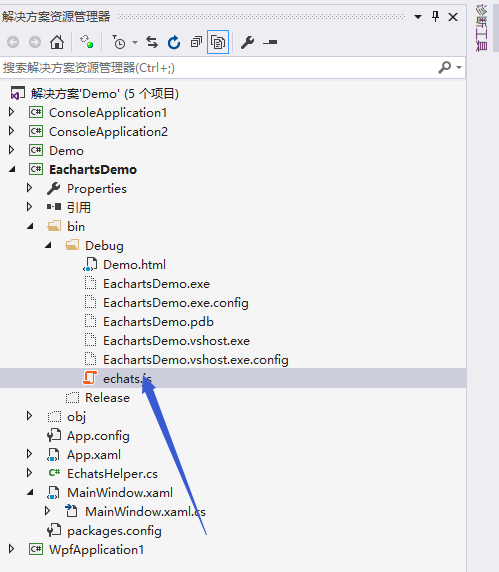

　　首先下载一下Echats.js文件以及Jquery文件并且创建一个Html页面，在我们项目的bin文件夹中。

在html中编辑，其中包括了几个方法，是对C#代码进行访问的。

<!DOCTYPE html>
<html lang="zh-cn" xmlns="http://www.w3.org/1999/xhtml">
<!-- saved from url=(0013)about:internet -->
<head>
    <meta charset="utf-8" http-equiv="X-UA-Compatible" content="IE=5,6,7,8,9,10,11, chrome=1" />
    <title>ECharts</title>
</head>
<body>
    <h1>html页面</h1>
    <button Onclick="click1()" style="width:100px;height:20px">测试</button>
    <script>
        function click1()
        {
            window.external.ShowMsg("这是一条信息");
        }
    </script>
    <div id="main" style="width:1000px;height:500px;margin-left:-8px" />
    <script src="echats.js"></script>
    <script src="https://code.jquery.com/jquery-3.1.1.min.js"></script>
    <script>
        myChart = echarts.init(document.getElementById('main'));
        option = {
            xAxis: {
                type: 'category',
                data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
            },
            yAxis: {
                type: 'value'
            },
            series: [{
                data: [820, 932, 901, 934, 1290, 1330, 1320],
                type: 'line'
            }]
        };
        myChart.setOption(option);
    </script>
    <script>
        function SetOption(value) {
            var dataObj = JSON.parse(value);//将字符串转换为json对象
            myChart.setOption(JSON.parse(dataObj));//将json对象转换为[Object]
        }
        function jsShowHide(info) {
            if (info == 0) {
                myChart.clear();
            }
            else {
                myChart.setOption(option);
            }
        }
        function jsPushData(x, y) {
            option.xAxis.data.push(x);
            option.series[0].data.push(y);
            myChart.setOption(option);
        }
    </script>
</body>
</html>

　　现在我们需要编辑一下我们的WPF窗体，在其中放入我们的浏览器，然后让它显示我们刚刚写好的页面。

<Window x:Class="EachartsDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:EachartsDemo"
        mc:Ignorable="d"
        Title="MainWindow" Height="350" Width="525" Loaded="Window_Loaded">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="50"></RowDefinition>
            <RowDefinition></RowDefinition>
            <RowDefinition Height="100"></RowDefinition>
        </Grid.RowDefinitions>
        <TextBlock Grid.Row="0" Text="webBrowser" HorizontalAlignment="Center" VerticalAlignment="Center" FontSize="25"></TextBlock>
        <WebBrowser Grid.Row="1" Name="Web"></WebBrowser>
        <StackPanel Grid.Row="2" Orientation="Horizontal" VerticalAlignment="Center">
            <TextBlock Text="wpf按钮: " FontSize="20"></TextBlock>
            <Button Grid.Row="2" Name="btnShowHide" Content="加载"  Click="btnShowHide_Click"></Button>
            <Button Grid.Row="2" Name="btnAddSeries" Content="追加" Margin="10,0,0,0" Click="btnPushData_Click"></Button>
            <Button Grid.Row="2" Name="btnSet" Content="重置" Margin="10,0,0,0" Click="SetOption">
            </Button>
        </StackPanel>
    </Grid>
</Window>

　　在Windows标记中我们需要一个Load事件用于让WebBrowser跳转到相应的页面。

private void Window_Loaded(object sender, RoutedEventArgs e)
        {
            Web.Navigate(new Uri(Directory.GetCurrentDirectory() + "/Demo.html"));
        }

　　最后我们还需要创建几个方法，用于让C#直接调用其中Js方法。

int show = 0;
        private void btnShowHide_Click(object sender, RoutedEventArgs e)
        {
            Web.InvokeScript("jsShowHide", show);
            if (show == 0) show = 1;
            else show = 0;
        }

        private void btnPushData_Click(object sender, RoutedEventArgs e)
        {
            Web.InvokeScript("jsPushData", "x", 1000,"y","200");
        }

        private void SetOption(object sender, RoutedEventArgs e)
        {
            string strobj = @"{""xAxis"":{""type"":""category"",""data"":[""Mon"",""Tue"",""Wed"",""Thu"",""Fri"",""Sat"",""Sun""]},""yAxis"":{""type"":""value""},""series"":[{""data"":[100,200,300,400,500,600,700],""type"":""line""}]}";
            var aa = JsonConvert.SerializeObject(strobj.Trim());
                Web.InvokeScript("SetOption",aa);
        }

　　因为我们在xaml中把WebBrowser的name改成了Web，其中这个控件自带一个InvokeScript方法，就是来使用页面写好的Function，就这样启动~

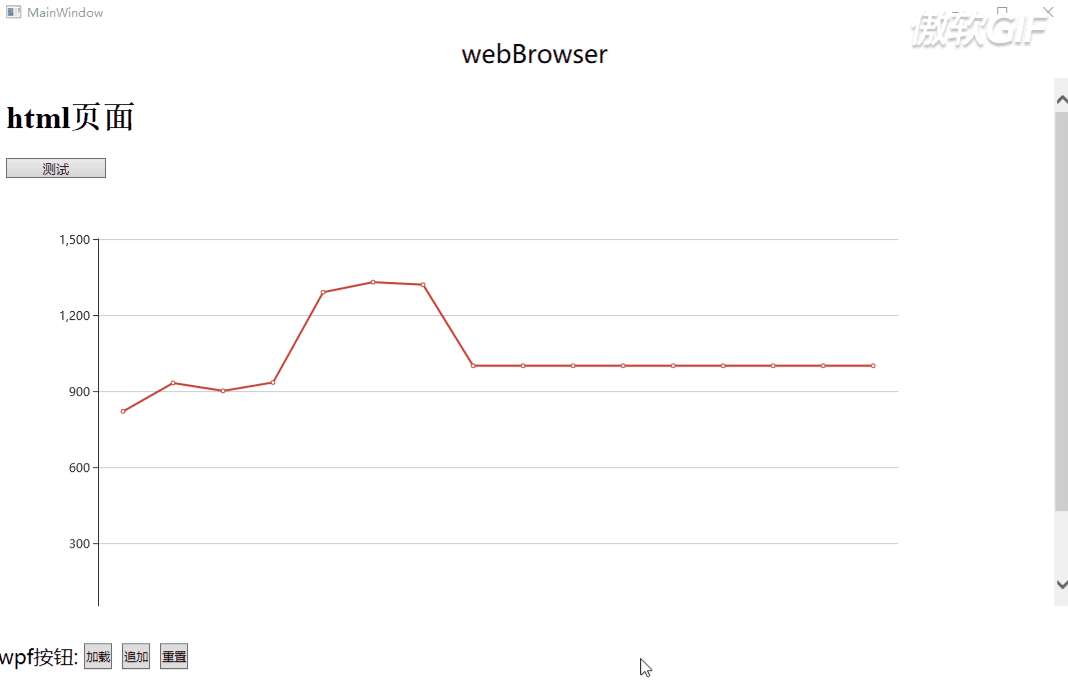

　　可见效果还可以，就现在我们要通过Js调用C#方法，首先编辑一个页面可操作的类，我们创建 EchatsHelper ,必须在类上面标注特性，否则程序启动不起来，因为WebBrowser是涉及一些安全性的东西，只要是在哪个类new出来，就必须在哪个类标注特性。

[PermissionSet(SecurityAction.Demand, Name = "FullTrust")]
    [System.Runtime.InteropServices.ComVisible(true)]//给予权限并设置可见
    public class EchatsHelper
    {
        WebBrowser web;
        public EchatsHelper(WebBrowser web)
        {
            this.web = web;
        }
        public void ShowMsg(string Msg)
        {
            Console.WriteLine(Msg);
        }
    }

　　最后我们在Load事件中创建应用程序对文档文件的寄宿脚本访问。

private void Window_Loaded(object sender, RoutedEventArgs e)
        {
            Web.ObjectForScripting = new EchatsHelper(Web);
            Web.Navigate(new Uri(Directory.GetCurrentDirectory() + "/Demo.html"));
        }

　　就这样~我们测试一下~
