介绍ArcGIS中各种数据的打开方法——tin（栅格文件）

4、加载栅格文件

栅格数据是GIS中重要的数据源之一，如卫星图像、扫描的地图、照片等。

栅格数据常见的格式有Bmp、Tiff、Jpg、Grid等。

添加栅格数据主要使用Rasterlayer 组件类，以及IMap、ILayer、IRasterLayer接口等。Rasterlayer组件类实现了ILayer、IRasterlayer、TTable、IDataset等接口，主要用于栅格数据的打开、显示、操作状态等设置。

介绍一种打开栅格文件的方法



核心代码：



#region 添加TIN数据
        private void 添加TIN数据toolStripLabel1_Click(object sender, EventArgs e)
        {
            //方法：
            AddTinFile();
        }
        /// <summary>
        /// 加载栅格图层
        /// </summary>
        private void AddTinFile()
        {
            this.Cursor = Cursors.WaitCursor;
            IWorkspaceFactory pWorkspaceFactory = new TinWorkspaceFactoryClass();

            IWorkspace pWorkspace = pWorkspaceFactory.OpenFromFile(m_Path, 0);
            ITinWorkspace pTinWorkspace = pWorkspace as ITinWorkspace;
            //声明一个pTin变量, 存储所打开的"tin"
            ITin pTin = pTinWorkspace.OpenTin("tin");
            //将TIN变为TIN图层
            ITinLayer pTinLayer = new TinLayerClass();
            pTinLayer.Dataset = pTin;
            pTinLayer.Name = "TIN";
            //也可以用三维空间AxSceneControl加载
            //axSceneControl1.Scene.AddLayer(pTinLayer, true);
            this.axMapControl1.AddLayer(pTinLayer);
            this.Cursor = Cursors.Default;

        }

        #endregion



加载Tin文件到SceneControll对象和到MapControl对象的方法大同小异。

只需要将

this.axMapControl1.AddLayer(pTinLayer);

换成

axSceneControl1.Scene.AddLayer(pTinLayer, true);

补充说明：

需从工具箱中拖曳SceneControl到界面窗口，自动生成SceneControll对象。

Tin文件的加载需要用到两个组件类：Scene和SceneGraph。

Scene是一个矢量、栅格和图形数据显示与处理的容器，该类实现了IScene接口，提供了控制 Scene的方法和属性，如Addlayer方法用于向场景中增加一个图层。

SceneGraph是一个记录在Scene中出现的数据和事件的容器，该类实现了ISceneGraph接口，提供了控制和处理Scene中图形的方法和属性。

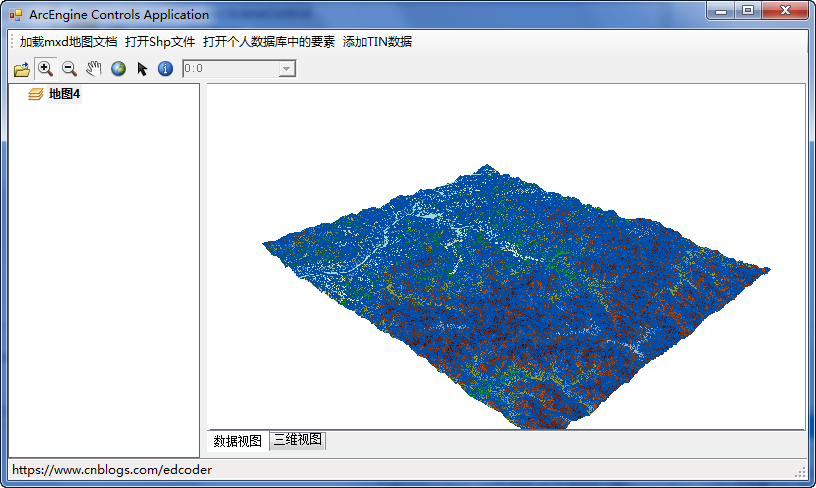

效果图：







谢谢观看！本人初学GIS二次开发，如果有不对的地方，请多多包涵！
