我们正常在设置测试规格线时都是设置Limit Line，通过新增频率点及坐标值在管控实际产品波形。

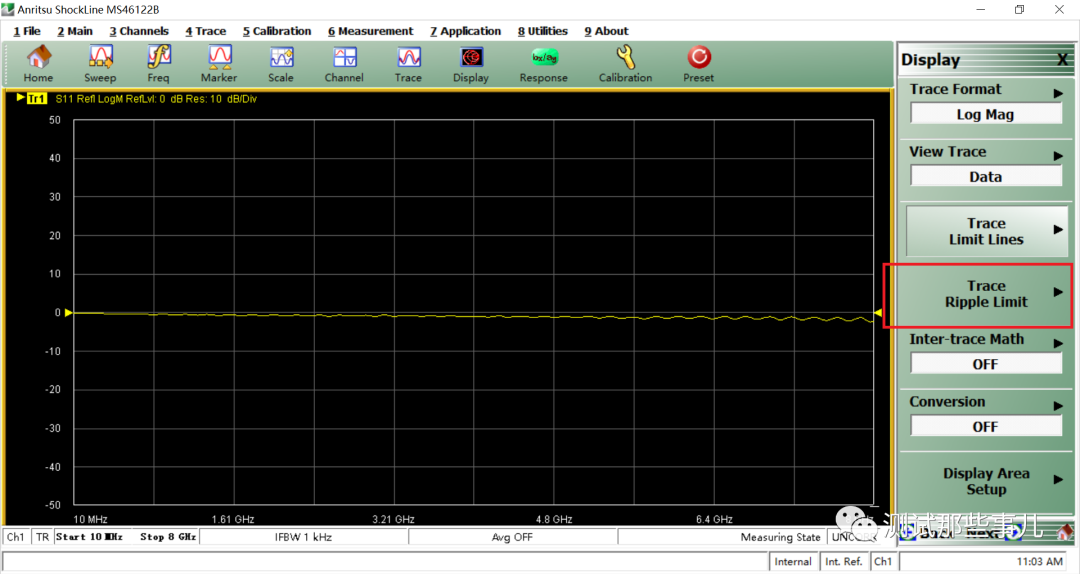

但是我们发现在量测分析菜单下一般都还会有一个【Trace Ripple Limit】叫纹波测试功能这个功能可能一般不常用。这个功能Keysight官方给出的定义是：可以不依赖于极限测试，而是通过设置波动极限来评估测量结果是合格还是不合格。该功能称为纹波测试。

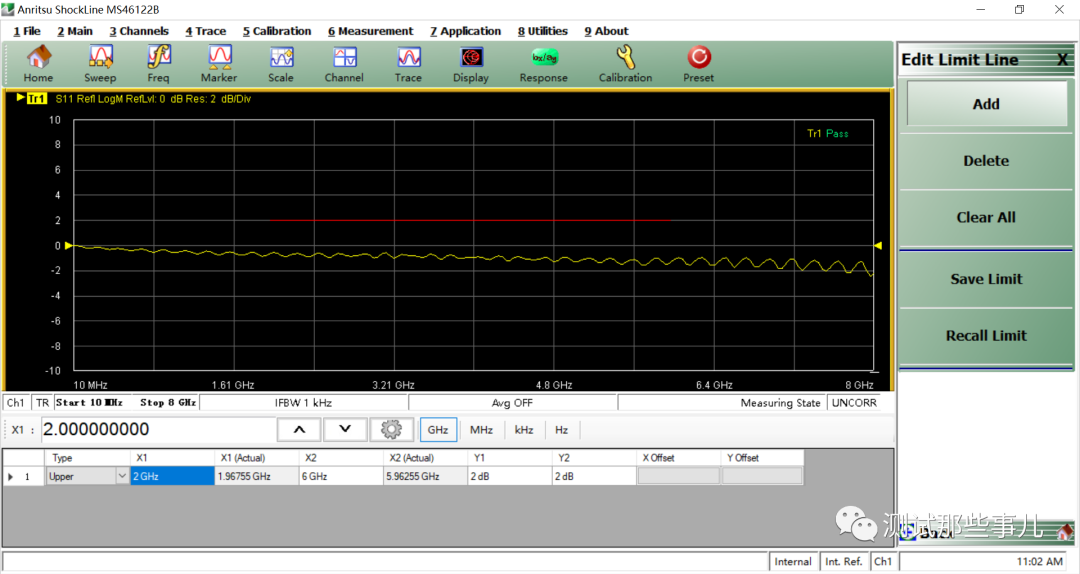

什么意思呢：普通的Trace Limit Line是设置好一个及多个极限值或者多段限制线来管制产品波形，实际测试过程中不管产品波形如何发生位置变化，已设置好的规格线是固定死的，不会有任何位移的。
但是纹波测试不一样，Ripple的中文翻译叫：纹波、涟漪、细浪，意思就是说有些产品的实际波形并不会很平滑或是很稳定，一些有源器件可能随着功率或是环境温度的变化，及实际测试波形会在一定的区间内有微量的漂移存在，那么这个时候我们如何去定义这个漂移或是纹波（或者叫涟漪可能更好理解）的量。
比如说一滩死水，它固定在那没有人去搅拌水面是很平滑的，但是当有一个石子或是人为的搅拌一下，水面会产生水波纹，一些水滴会溅起，这种现象对应到仪表设置里面就可以理解为是纹波现象，那么水滴的溅起幅度是多少，对应到仪表的设置就是Max Ripple指定波动极限值。
更官方的话讲就是：Ripple是指曲线上的最大和最小，偏移平均或者中线有多远，如果曲线整体漂移，平均或中线也漂移，因此就看到了规格线的移动，而限制线本身就是我们规定的杂散幅度。
如果使用波动极限指定的纹波值未被迹线上的任何测量点超过，则纹波测试将判断测量为Pass，否则将判断测量为Fail。对于没有指定波动极限的激励范围中的测量点，测试将判断测量为Pass。

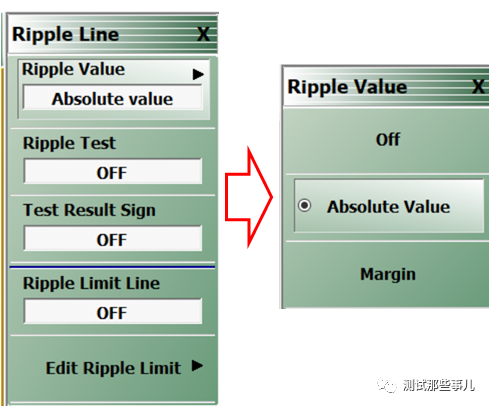

打开Ripple Line设置页面，首先会发现【Ripple Value】需要选择，Absolute Value或是Margin。Aabsolute Value显示的是绝对值，即频带内最大值和最小值之差的显示。而Margin显示的是余量，即纹波的绝对值和波动极限值之间的差。

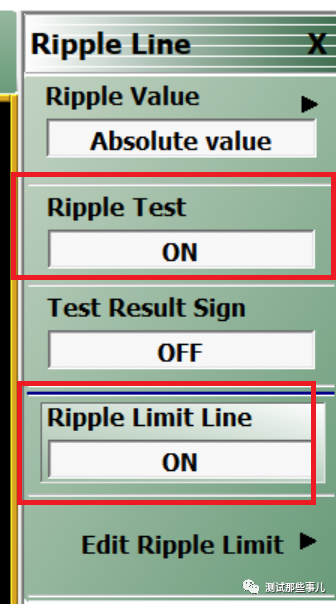

设置好后把【Ripple Test】功能打开，然后就可以编辑规格线了。

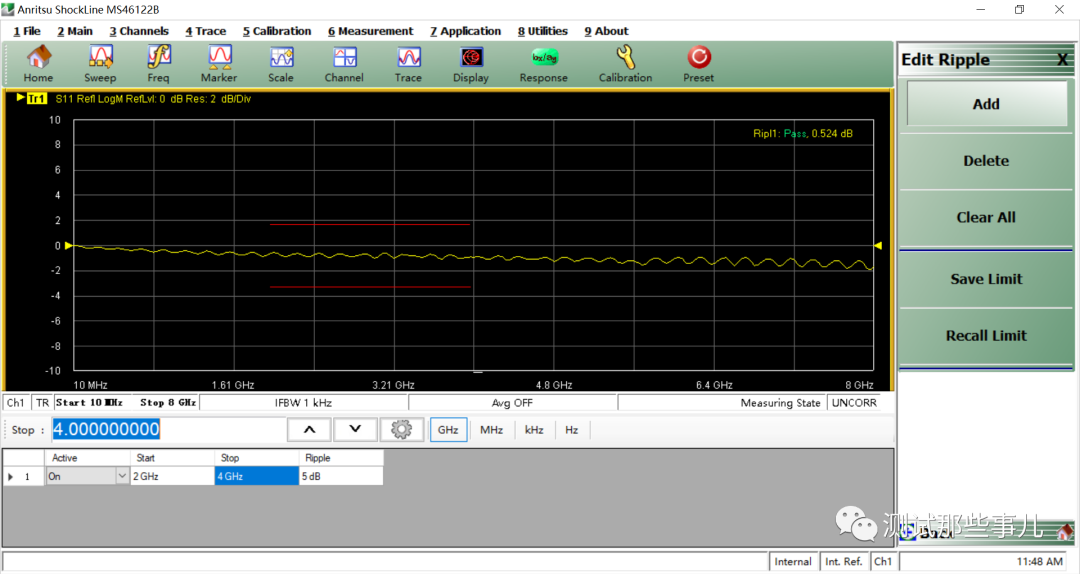

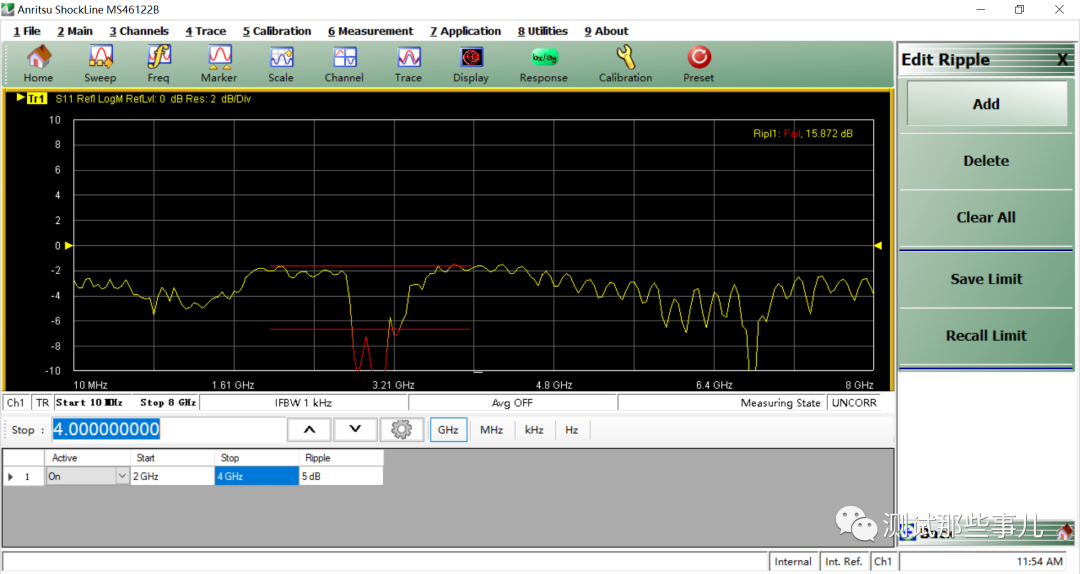

比如我设置好一段纹波限制线，我规定的频率范围是2~4GHz，幅度波动范围是5dB。产品实测波形的飘动幅度没有超过5dB的限制，测试结果是Pass的。
当我人为的去改变波形的位置（实际波形下移了），会发现控制线也跟着移动了（但是频率是没有改变的），控制线在规定的5dB的范围内跟随移动。

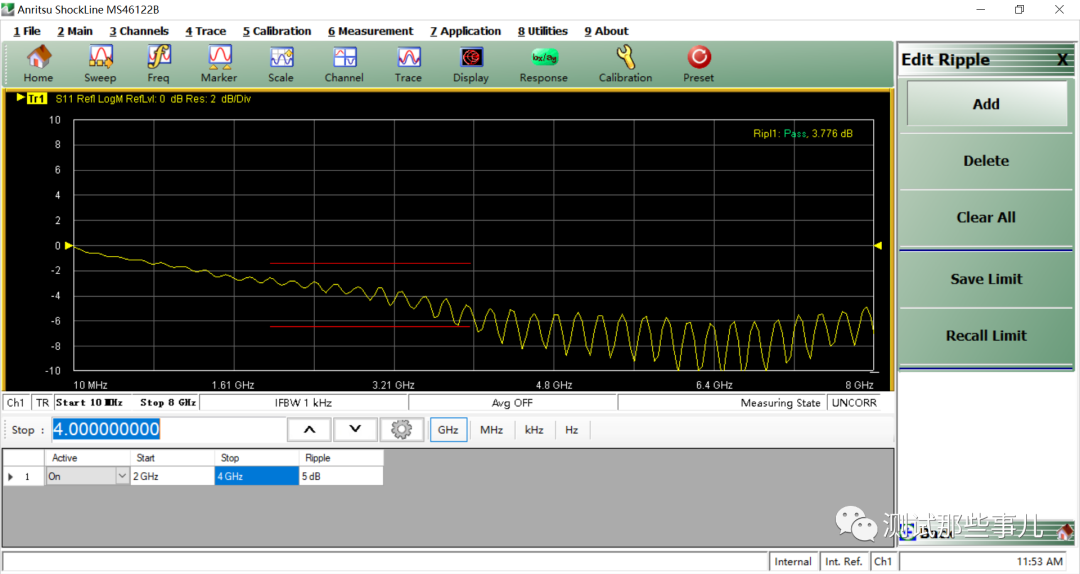

如果波动范围超过设置值结果就Fail了。

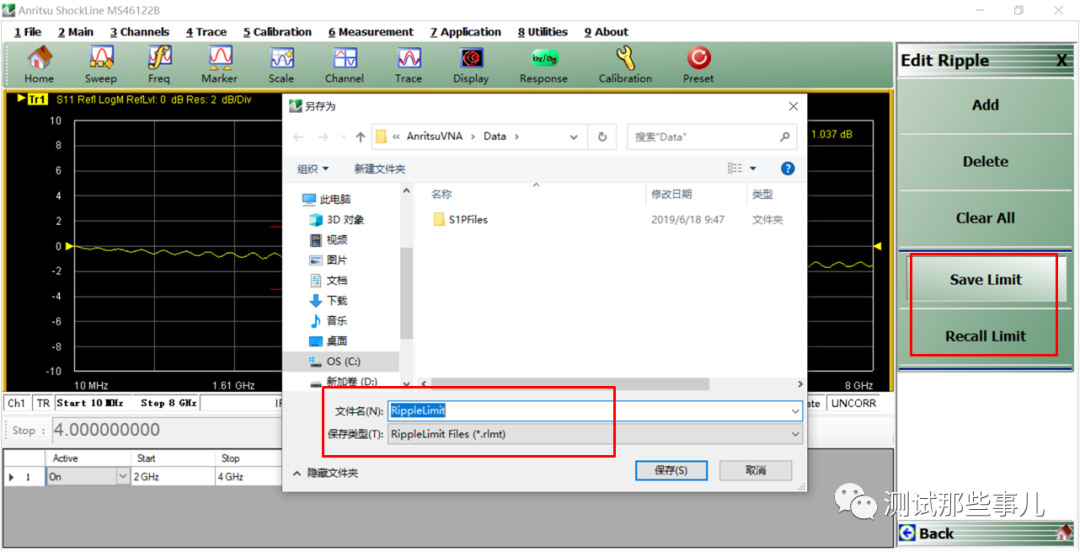

安立的VNA还提供规格线的保存与调用功能，不同的机种设置不同的规格线，可将规格线的档案以机种名称保存至PC端，然后生产时直接调用，这对于某些管控很多条Line的机种来说，使用者非常方便操作。
