我们在第二章和第三章讲了三次握手和四次挥手，那么这一章节我将带领读者来通过tcpdump工具来抓包分析这两个过程。
按照我第一章文章里初识TCP，理解TCP报文格式和交互流程（一）提供的客户端和服务器代码进行本次试验。
首先编译客户端和服务器代码：
gcc -g -o server server.c
gcc -g -o client client.c
1. 通过netstat来分析服务器和客户端的TCP状态
关于netstat的用法我这里不赘述，网上可以找到大量的学习资料。
1.先启动服务器:
2.查看服务器的端口状态：
此时服务器的端口在调用listen之后开始监听客户端的连接，此时服务器的连接状态变成LISTEN。
3.启动客户端：
4.查看服务器和客户端的端口状态
这里注意，我们发现多了两行记录，第二行代表的是服务器本地已经连接到客户端，并且监听的客户端端口是58344，第三行代表的是本地客户端端口是58344，连接的是远端ip为172.16.0.9，端口为8888的服务器。既然新增的两个状态都是ESTABLISHED说明双方三次握手已经建立并正在通信。
5.主动关闭掉客户端查看端口状态
我们发现客户端当前的状态发生了变化 FIN_WAIT2，实际上这就是著名的半关闭的状态了，这是在客户端断开的时候发送了FIN包，服务端处于CLOSE_WAIT状态。为什么会发生这个变化，可以我们参考 TCP，理解TCP报文格式和交互流程（一）
存在CLOSE_WAIT的原因
CLOSE_WAIT这个状态存在于服务端，当服务端发送FIN（之前客户端已经发送过fin），请求关闭连接之后进入CLOSE_WAIT，然而没有收到客户端的响应，可能由于客户端掉线了（如网络故障或者掉电），没有及时给予客户端回复造成问题。
或者由于客户端已经调用close(socket)退出，而服务端对其监测并断开连接，这种是服务端问题。
解决方法：一般是编程问题，可用KEEP_ALIVE机制加以解决
存在FIN_WAIT2的原因
这个状态存在于主动发起断开请求的一端，如果服务器存在大量的这个状态，那么这个服务器就充当客户端的角色，如网络爬虫，出现的原因是由于客户端发起FIN请求结束连接之后，收到了服务端的应答之后进入FIN_WAIT2，之后就没收到服务端发送的FIN信号导致。
解决方法：可以配置FIN_WAIT2的时长，当超过时长后自动断开加以解决
我想这个问题你应该明白了。
6.主动关闭服务器
如果我们先关掉服务器呢，看下现在的状态：

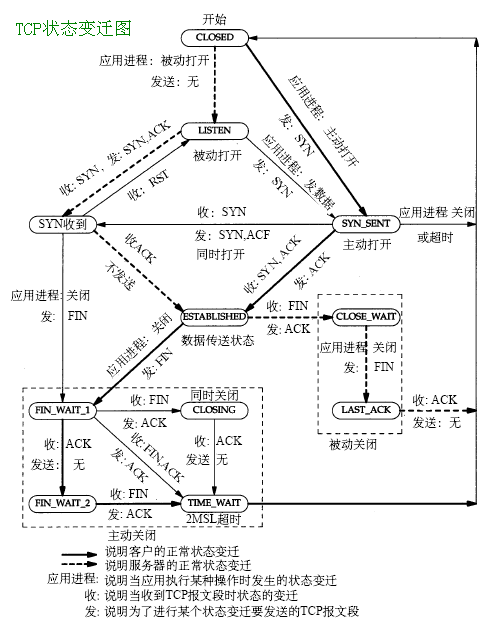

现在客户端的状态怎么变成了CLOSE_WAIT呢，实际上产生CLOSE_WAIT状态的一方，是属于被动关闭的一方，用简单的话对解释上图（主动关闭方为A，被动关闭方为B）：
| A发一条FIN(关闭)请求给B，说我要关闭了； B回应一条ACK(确认)请求给A，说我知道了，你关吧，此时B就会进行CLOSE_WAIT状态； B发送一条FIN(关闭)请给A，说我要关闭了； A收到发送一条ACK(确认)消息说，你关闭吧。 |
上面四次握手完成后，双方的连接就都关闭了，但是这里在客户端产生了CLOSE_WAIT现象，首先可以确定的是服务端主动关闭的连接，且客户端没有给服务端发送关闭的请求（第三次握手请求），就会一直处在CLOSE_WAIT的状态，可是客户端为什么不向服务端发送关闭的请求，它当时在忙什么呢，原来服务端在调用关闭时，而客户端正在执行RECV（数据接收），这时候有可能服务端发送的FIN包客户端接收出错，就是由TCP代回了一个ACK包，所以客户端就会处在CLOSE_WAIT的状态中。
2.通过tcpdump抓包分析服务器和客户端的TCP状态
2.1 语法
类型的关键字
host(缺省类型): 指明一台主机，如：tcpdump host 210.27.48.2
net: 指明一个网络地址，如：tcpdump net 202.0.0.0
port: 指明端口号，如：tcpdump port 23
确定方向的关键字
src: src 210.27.48.2, IP包源地址是210.27.48.2
dst: dst net 202.0.0.0, 目标网络地址是202.0.0.0
dst or src(缺省值)
dst and src
协议的关键字：缺省值是监听所有协议的信息包
其他更多用法通过tcpdump用法查看。
2.2 抓包返回格式
16:38:11.960274 IP 106.53.211.6.54296 > VM_0_9_centos.ddi-tcp-1: Flags [P.], seq 2552352431:2552352437, ack 1375985570, win 229, options [nop,nop,TS val 585232425 ecr 585202018], length 616:38:11.960274
●网络包发生的时间
IP 106.53.211.6.54296 > VM_0_9_centos.ddi-tcp-1
●IP标识
●源ip或者源主机名和端口54296;
●>流向符，数据包从左边发往右边
●目的ip或者目的主机名和端口443
Flags [P.]
●Flags的标记，此处为[P.]数据推送
seq 2552352431:2552352437, ack 1375985570, win 229, options [nop,nop,TS val 585232425 ecr 585202018], length 6
●seq为序列号
●ack为确认码
●win为滑动窗口大小
●length为承载的数据(payload)长度length, 如果没有数据则为0
2.3 抓包的FLags标记
tcpdump的Flags代表了这个数据包的用途，这些标记是TCP首部的内容
[S]: SYN同步标识
[.]: .表示ACK确认标识
[S.]: SYN同步标识，以及确认[S]的ACK
[P.]: PSH,push推送， 数据传输
[R.]: RST,连接重置
[F]: FIN结束连接
[DF]: Don't Fragment ，当DF=0时， 示允许分片，一般-v时才有这个标识
[FP.]:标记FIN、PUSH、 ACK组合,这样做是为了提升网络效率,减少数据来回确认等
2.4 分析三次握手,数据收发，四次挥手的状态
客户端和服务器启动：
2.4.1三次握手
服务器端：
[root@VM_0_9_centos unit_test]# tcpdump -i eth0 port 8888
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
17:38:17.816221 IP 120.132.11.203.48096 > VM_0_9_centos.ddi-tcp-1: Flags [S], seq 734888645, win 65044, options [mss 1412,sackOK,TS val 1928888411 ecr 0,nop,wscale 7], length 0
17:38:17.816395 IP VM_0_9_centos.ddi-tcp-1 > 120.132.11.203.48096: Flags [S.], seq 1632166146, ack 734888646, win 28960, options [mss 1460,sackOK,TS val 588838281 ecr 1928888411,nop,wscale 7], length 0
17:38:17.848272 IP 120.132.11.203.48096 > VM_0_9_centos.ddi-tcp-1: Flags [.], ack 1, win 509, options [nop,nop,TS val 1928888444 ecr 588838281], length 0
客户端：
root@10-23-185-135:/home/ubuntu# tcpdump -i eth0 port 8888
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
17:38:17.797373 IP 10.23.185.135.48096 > 106.53.211.6.8888: Flags [S], seq 734888645, win 65044, options [mss 1414,sackOK,TS val 1928888411 ecr 0,nop,wscale 7], length 0
17:38:17.830081 IP 106.53.211.6.8888 > 10.23.185.135.48096: Flags [S.], seq 1632166146, ack 734888646, win 28960, options [mss 1412,sackOK,TS val 588838281 ecr 1928888411,nop,wscale 7], length 0
17:38:17.830139 IP 10.23.185.135.48096 > 106.53.211.6.8888: Flags [.], ack 1, win 509, options [nop,nop,TS val 1928888444 ecr 588838281], length 0通过发送时间上看到：
1.先是在17:38:17.797373的时候客户端向服务器发送SYN序列，序列号是734888645（ Falgs[S] 表明是SYN同步标识 ）
2.服务器在17:38:17.816221的时候收到客户端的请求SYN序列734888645（ Falgs[S] 表明是SYN同步标识 ），接着服务器向客户端发送序列号seq 1632166146, ack 734888646， 此时客户端在17:38:17.830081的时候收到了该次SYN同步标识以及确认[S]的ACK，seq 1632166146, ack 734888646。
3.客户端收到SYN同步标识以及确认[S]的ACK之后，在17:38:17.830139向服务器发送ACK确认，ack 1。 此时服务器也收到该次确认17:38:17.848272 IP 120.132.11.203.48096 > VM_0_9_centos.ddi-tcp-1: Flags [.], ack 1
整个三次握手就是这样建立的。
2.4.2数据发送
客户端：
17:38:46.885233 IP 10.23.185.135.48096 > 106.53.211.6.8888: Flags [P.], seq 1:11, ack 1, win 509, options [nop,nop,TS val 1928917499 ecr 588838281], length 10
17:38:46.918039 IP 106.53.211.6.8888 > 10.23.185.135.48096: Flags [.], ack 11, win 227, options [nop,nop,TS val 588867369 ecr 1928917499], length 0
服务器：
17:38:46.904117 IP 120.132.11.203.48096 > VM_0_9_centos.ddi-tcp-1: Flags [P.], seq 1:11, ack 1, win 509, options [nop,nop,TS val 1928917499 ecr 588838281], length 10
17:38:46.904182 IP VM_0_9_centos.ddi-tcp-1 > 120.132.11.203.48096: Flags [.], ack 11, win 227, options [nop,nop,TS val 588867369 ecr 1928917499], length 0
顺水推舟，这里就不赘述了，想必大家也根据Flags看到当前的状态，以及发送的包长 （发送的是”helloworld“ ，所以length是10）
2.4.3 四次挥手
客户端：
18:08:10.116986 IP 10.23.185.135.48206 > 106.53.211.6.8888: Flags [F.], seq 1, ack 1, win 509, options [nop,nop,TS val 1930680740 ecr 590615825], length 0
18:08:10.147985 IP 106.53.211.6.8888 > 10.23.185.135.48206: Flags [.], ack 2, win 227, options [nop,nop,TS val 590630604 ecr 1930680740], length 0服务器：
18:08:10.138686 IP 120.132.11.203.48206 > VM_0_9_centos.ddi-tcp-1: Flags [F.], seq 1, ack 1, win 509, options [nop,nop,TS val 1930680740 ecr 590615825], length 0
18:08:10.139077 IP VM_0_9_centos.ddi-tcp-1 > 120.132.11.203.48206: Flags [.], ack 2, win 227, options [nop,nop,TS val 590630604 ecr 1930680740], length 0
由于此时是客户端主动断开连接，向服务器发送了FIN结束连接 ，而且服务器端也没有需要给客户端发送的数据处理，因此直接断开连接发送ACK确认。
