方案解读：为什么要选择LPC55系列做电竞鼠标键盘

电竞一词越来越热，农药、LOL、吃鸡不但在手游端大热无比，PC端也是热的发紫，电竞奥运会也指日可待。

随之而来的是电竞类的键盘、鼠标以及耳麦的热销。玩家拼手速的时代要求着键盘鼠标USB Report Rate的提高，不然王者般的手速到了USB发送报告给PC或者手机的时候由于带宽不够，物理上形成了中年人手速的结果，可就不好了。

客户有刚需，我们就有解决方案，NXP的代理商就推出了电竞键盘鼠标耳麦三合一的方案。本文就来说说LPC5500系列为啥适合此类应用。



电竞设备对MCU的要求

分析下电竞类的应用对MCU的要求：

1. 第一要求对按键的响应要快速，支持光学传感器的高采样率

2. 第二对USB Report Rate要极高

3. 第三MCU要有低功耗的概念

4. 第四是能够支持各种灯效，满足光污染和性能提升的要求

5. 第五针对耳机应用，最好能支持多声道的I2S

6. 第六是最关键的，能过通过各种USB兼容性的测试。

LPC5500系列特色

LPC5500系列产品针对以上需求，形成了自己家族化的产品，从低端的LPC551x系列，到中端需求的LPC552x系列，再到高端的LPC556x系列。来满足此类应用的高中低端的需求，形成一套软件架构打天下。

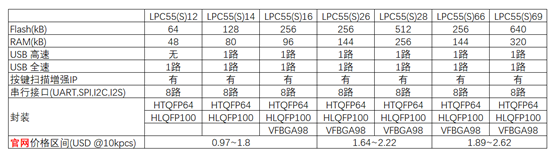

LPC5500家族功能表：

特色功能分析：

• LPC5500引入了高速USB的接口，可以让产品轻松打到2k Report Rate的速率，满足年轻人电竞手速的要求。

• 专属针对按键扫描应用的接口，用于高速扫描键盘矩阵，满足电竞手的手速

• 8路Flexcomm串行接口，可以随意配置成串口、I2C、SPI或者I2S，轻松组成多声道系统。

• 高速SPI接口，用来控制灯效

• 1:2比例的RAM/FLASH，大RAM的效果显而易见，灯效数据以及刷USB高速率，高清音频都需要大RAM

• 经过市场考验的USB接口，经过10余年ARM系列USB接口的经验，配合SDK USB可以轻松协助客户通过各种USB的认证测试。

• 低功耗，32uA/MHz的动态功耗，可以轻松满足各种USB低功耗应用场合

本方案特色

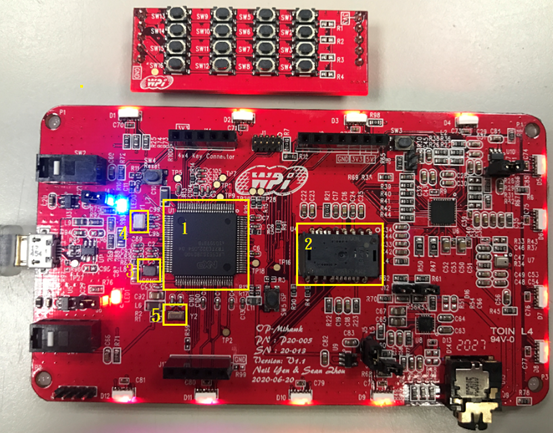

接下来介绍下代理商的方案，下边电竞键盘鼠标耳机三合一开发板实物图。

这套方案有以下这些特色：

特色一：2K Report Rate

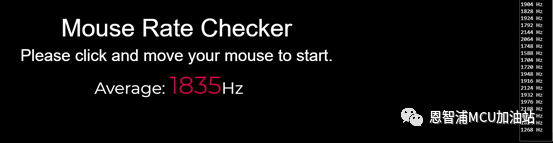

可以使用Mouse Rate Checker测试LPC5500系列的USB Report Rate，下图可见，咱们可以完成2K Report Rate这件事

特色二：按键扫描专用IP

LPC5500系列可以使用内部的硬件加速器，协助判断按键扫描，这样比Cortex-M内核更快的访问IO口。经由大RAM的协助可以快速判断哪些按键按下或者放开，辅以LPC5500高主频的特性，可以有效降低按键按下或者放开的延迟时间达到最高的USB Report效能。

按键硬件加速器并不会占用CPU时间，即可达到500uS的回报速率。

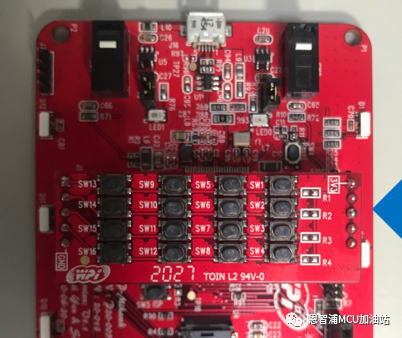

4x4的键盘扫描，配上硬件加速器，花费时间仅需2us，可以设定按下及放开的延迟时间。

特色三：高保真音频

LPC5500系列有8组Flexcomm可以设置成8组单工的I2S既4组I2S，可以外接Codec DAC做耳机和麦克风，最大能支持到32bit 384KHz的USB音频类。

板子上集成的是16bit 192K的Codec DAC以及AMP 芯片，可以体验享受Hi-Res的音质。

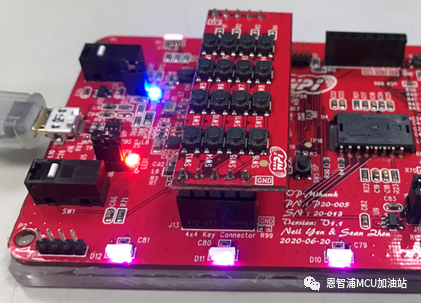

特色四：RGB!!! 增强灯效

LPC5500可以方便的驱动主动式RGB灯带，使用双线控制，可以串接RGB LED颗粒，减少Layout设计及EMI的问题，每颗灯珠控制只需16uS，配合MCU的DMA搬运可以有效降低对MCU内核资源的占用。

RGB这效果，你可以不要，LPC不能不支持对吧。
