基于STM32MP1和Qt的新冠疫情监控平台

0.前言

之前我使用桌面版本Qt实现了肺炎疫情监控平台：

[开源]我用Qt做了个疫情数据实时监控平台

既然Qt是跨平台的，那么能不能在嵌入式平台实现一下呢？最近刚好看到，ST官方在开展创客大赛活动，就买了米尔科技的YA157C开发板移植一下。

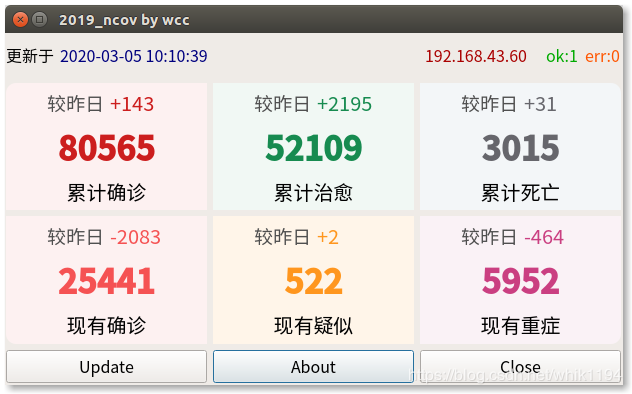

桌面Linux版本的运行效果：

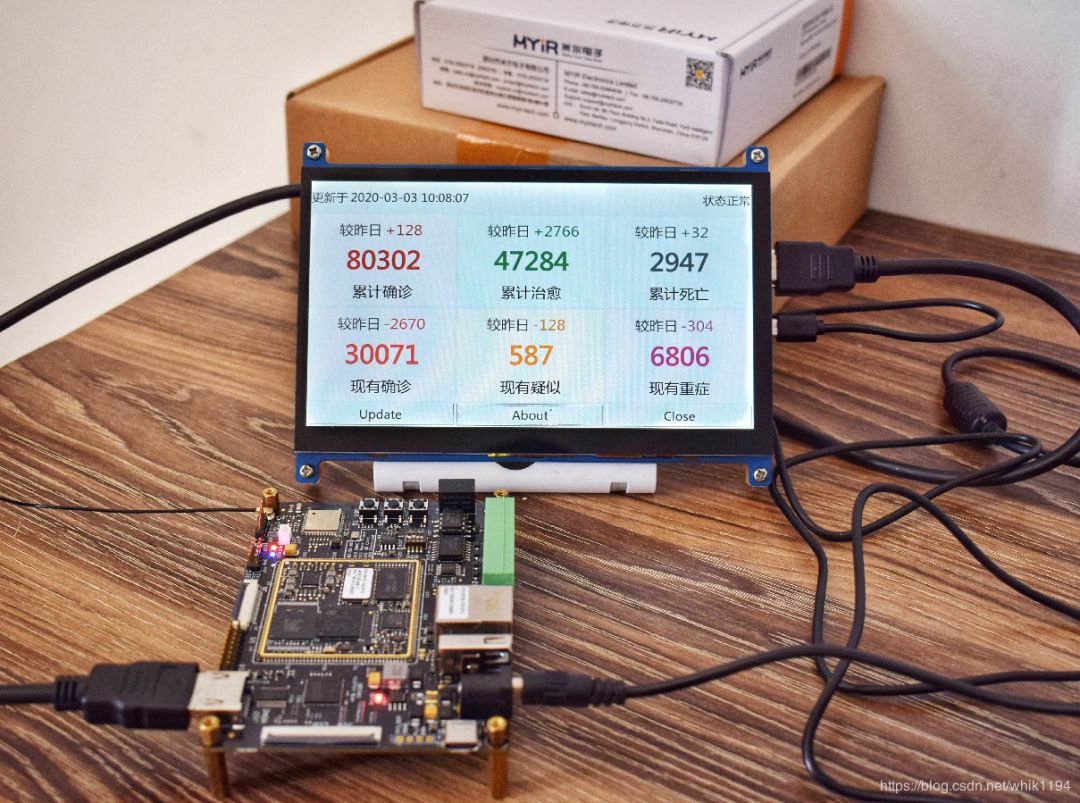

YA157C开发板实现效果：

1.准备工作

开发板简介

开发板型号：
MYD-YA157C，512MB DDR3，4GB eMMC
主控芯片：
STM32MP157AAC3
光盘资料版本：
MYD-YA157C-20191225.iso

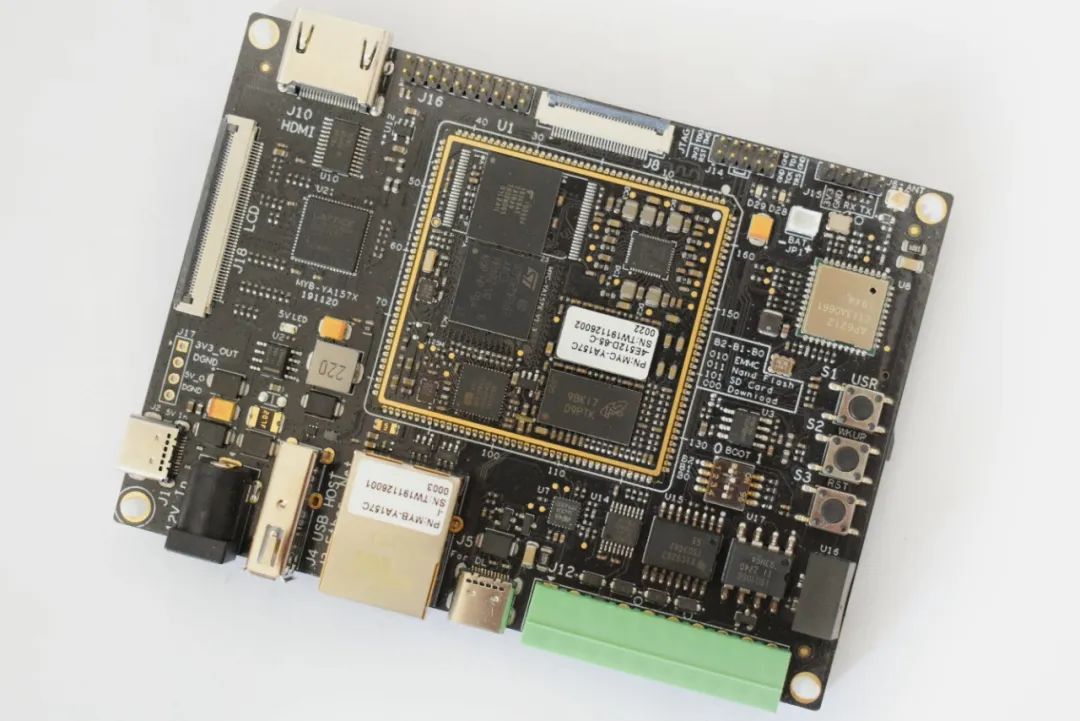

开发板如下：

MYD-YA157C开发套件由核心板MYC-YA157C和底板MYB-YA157C组成，主控芯片是ST目前最高配置的MPU—— STM32MP157AAC3，双核Corte-A7+Cortex-M4，主频最高可达650Mhz。

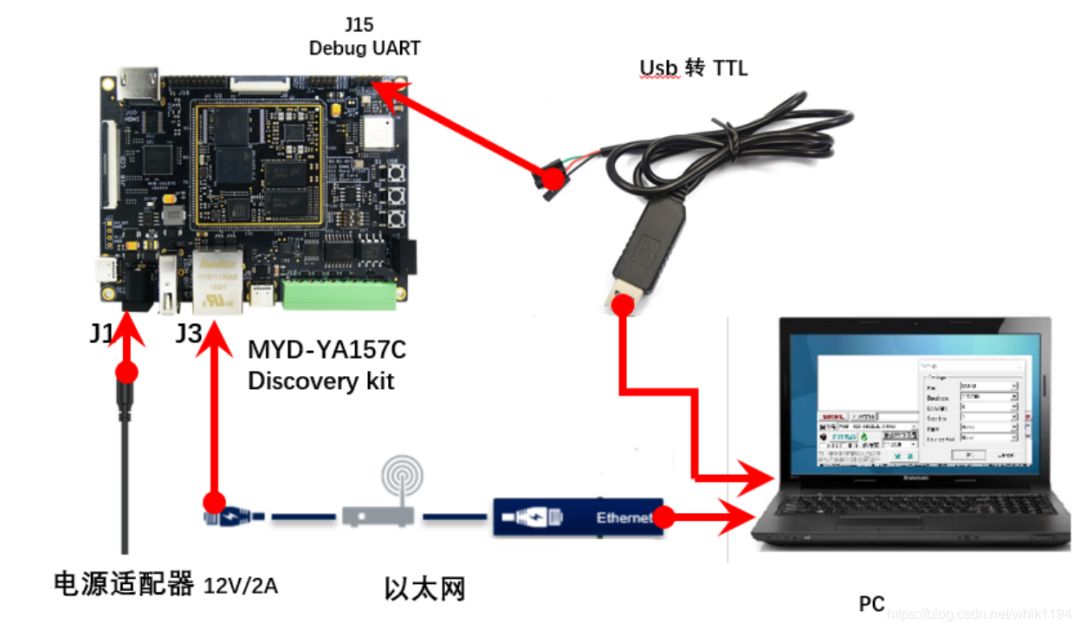

硬件准备

12v电源适配器
USB-TTL模块：115200/8/1/无
网线

开发板和主机配置

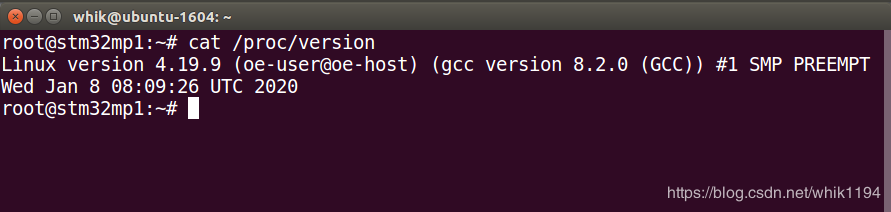

开发板Linux版本：Linux 4.19.9
开发板IP：192.168.1.136
主机配置：Ubuntu 16.04
主机IP：192.168.1.111

2.数据接口的获取

疫情监控平台的实现，简单的说，就是数据的展示，而数据从哪里来呢？

现在很多互联网公司都做了自己的疫情监控平台，我这里采用的是腾讯新闻的数据源，数据内容很丰富，也比较稳定。

数据来源：

https://news.qq.com/zt2020/page/feiyan.htm

接口地址的获取方法可以参考：

[开源]我用Qt做了个疫情数据实时监控平台

如果把所有的数据放在一个接口里，数据量会很大，所以腾讯把数据分成了几个接口



   #


    包含最新疫情数据、各省市最新数据、其他国家最新数据



https://view.inews.qq.com/g2/getOnsInfo?name=disease_h5




#


    包含历史数据



https://view.inews.qq.com/g2/getOnsInfo?name=disease_other




#


    最新的辟谣信息



https://vp.fact.qq.com/loadmore?page=0




#


    辟谣信息详情



https://vp.fact.qq.com/miniArtData?id=a2141851348ee5f3772c761e25bb57d7

目前只显示了一些基本的数据，所以我们只使用到了

https://view.inews.qq.com/g2/getOnsInfo?name=disease_h5

这个接口中的 chinaTotal和 chinaAdd这两组数据。

这个接口包括很多数据，全国累计和新增的最新数据，各省市其他国家的最新数据等等。文件大小大概在160KB，液晶屏是7寸IPS屏，1024x600分辨率的，还是比较大的，可以显示很多信息，后续版本会添加更多数据显示的。

数据格式：






 {






    "ret":


    0,






    "data": {






    "lastUpdateTime":


    "2020-03-04 11:12:04",






    "chinaTotal": {






    "confirm":


    80422,






    "heal":


    49914,






    "dead":


    2984,






    "nowConfirm":


    27524,






    "suspect":


    520,






    "nowSevere":


    6416



        },






    "chinaAdd": {






    "confirm":


    120,






    "heal":


    2654,






    "dead":


    38,






    "nowConfirm":


    -2572,






    "suspect":


    -67,






    "nowSevere":


    -390



        },



        ...........其他数据.............






    "isShowAdd":


    true



    }



}

3.Qt界面的实现

之前的桌面应用程序中，是使用的是Qt5版本开发的，Qt5自带QJson解析类，而Qt 4没有带QJson。为了适配带有Qt 4库的板子，我使用了第三方JSON解析库。这里选择的是小巧的cJSON解析库：

https://sourceforge.net/projects/cjson/

如果你的板子是Qt 4的库，那么程序不用修改，直接交叉编译运行即可使用。

只包含两个文件：cJSON.c和cJSON.h，把这两个文件添加到工程里就行了。

整个工程代码也很简单：GET接口地址，把接收到的数据保存到本地，调用cJSON解析数据文件，把解析出的数据显示，数据文件删除。代码可以到文章末尾开源地址获取。下面介绍几个关键部分代码的实现：

3.1 JSON数据的解析



   //打开保存的JSON数据文件，并调用解析函数



void Dialog::parseData(QString filename)



{






    QFile file(filename);







    if(!file.open(QIODevice::ReadOnly))



    {



        qDebug() <<


    "file open failed";






    return;



    }



    QByteArray allData = file.readAll();



    file.close();



//    qDebug() << allData;



    getData(allData);



    file.remove();


    //删除文件






    return;



}




//把数据解析出来并显示在标签上



void Dialog::getData(QByteArray str)



{



    cJSON *ret_obj;



    cJSON *root_obj;




    root_obj = cJSON_Parse(str);


    //创建JSON解析对象，返回JSON格式是否正确






    if (!root_obj)



    {



        disInfo(


    "JSON format error");



        qDebug() <<


    "json format error";



    }






    else



    {



        disInfo(


    "json format ok");



        qDebug() <<


    "json format ok";




        ret_obj = cJSON_GetObjectItem(root_obj,


    "ret");






    if(cJSON_IsNumber(ret_obj))



        {






    int ret =


    1;



            ret = ret_obj->valueint;



//            qDebug() << ret_obj->valueint;



        }







    char *data_str = cJSON_GetObjectItem(root_obj,


    "data")->valuestring;



        cJSON *data_obj = cJSON_Parse(data_str);






    if(!data_obj)



        {



            qDebug() <<


    "data json err";



            cnt_error++;



            QString error =


    "err:" + QString::number(cnt_error);



            ui->lbe_error->setText(error);



        }






    else



        {



            qDebug() <<


    "data json ok";






    char *lastUpdateTime = cJSON_GetObjectItem(data_obj,


    "lastUpdateTime")->valuestring;



            qDebug() << lastUpdateTime;



            ui->lbe_update_time->setText(lastUpdateTime);



            cJSON *chinaTotal_obj = cJSON_GetObjectItem(data_obj,


    "chinaTotal");







    int chinaTotal_confirm    = cJSON_GetObjectItem(chinaTotal_obj,


    "confirm")->valueint;






    int chinaTotal_heal       = cJSON_GetObjectItem(chinaTotal_obj,


    "heal")->valueint;






    int chinaTotal_dead       = cJSON_GetObjectItem(chinaTotal_obj,


    "dead")->valueint;






    int chinaTotal_nowConfirm = cJSON_GetObjectItem(chinaTotal_obj,


    "nowConfirm")->valueint;






    int chinaTotal_suspect    = cJSON_GetObjectItem(chinaTotal_obj,


    "suspect")->valueint;






    int chinaTotal_nowSevere  = cJSON_GetObjectItem(chinaTotal_obj,


    "nowSevere")->valueint;




            ui->lbe_total_confirm->setNum(chinaTotal_confirm);



            ui->lbe_total_heal->setNum(chinaTotal_heal);



            ui->lbe_total_dead->setNum(chinaTotal_dead);



            ui->lbe_total_nowConfirm->setNum(chinaTotal_nowConfirm);



            ui->lbe_total_suspect->setNum(chinaTotal_suspect);



            ui->lbe_total_nowSevere->setNum(chinaTotal_nowSevere);




            cJSON *chinaAdd_obj = cJSON_GetObjectItem(data_obj,


    "chinaAdd");






    int chinaAdd_confirm    = cJSON_GetObjectItem(chinaAdd_obj,


    "confirm")->valueint;






    int chinaAdd_heal       = cJSON_GetObjectItem(chinaAdd_obj,


    "heal")->valueint;






    int chinaAdd_dead       = cJSON_GetObjectItem(chinaAdd_obj,


    "dead")->valueint;






    int chinaAdd_nowConfirm = cJSON_GetObjectItem(chinaAdd_obj,


    "nowConfirm")->valueint;






    int chinaAdd_suspect    = cJSON_GetObjectItem(chinaAdd_obj,


    "suspect")->valueint;






    int chinaAdd_nowSevere  = cJSON_GetObjectItem(chinaAdd_obj,


    "nowSevere")->valueint;




            lbeDisplay(ui->lbe_add_confirm, chinaAdd_confirm);



            lbeDisplay(ui->lbe_add_heal, chinaAdd_heal);



            lbeDisplay(ui->lbe_add_dead, chinaAdd_dead);



            lbeDisplay(ui->lbe_add_nowConfirm, chinaAdd_nowConfirm);



            lbeDisplay(ui->lbe_add_suspect, chinaAdd_suspect);



            lbeDisplay(ui->lbe_add_nowSevere, chinaAdd_nowSevere);



        }



//        cJSON_Delete(ret_obj);



//        cJSON_Delete(data_obj);



        cJSON_Delete(root_obj);


    //释放内存



        disInfo(


    "更新完成");



        cnt_success++;



        QString success =


    "ok:" + QString::number(cnt_success);



        ui->lbe_success->setText(success);



    }



}




//数据的显示



void Dialog::lbeDisplay(QLabel *lbe,


    int num)



{






    if(num >


    0)



        lbe->setText(


    "+" + QString::number(num));






    else



        lbe->setText(QString::number(num));



}

3.2 获取本地IP地址



   //forexample:192.168.1.111



QString Dialog::GetLocalmachineIP()



{



    QString ipAddress;



    QList<QHostAddress> ipAddressesList = QNetworkInterface::allAddresses();






    for(QHostAddress &addr : ipAddressesList)



    {






    // 找到不是本地ip，并且是ipv4协议，并且不是169开头的第一个地址






    if(addr != QHostAddress::LocalHost && addr.protocol() == QAbstractSocket::IPv4Protocol && !addr.toString().startsWith(


    "169"))



        {



            ipAddress = addr.toString();






    break;



        }



    }






    // if we did not find one, use IPv4 localhost






    if (ipAddress.isEmpty())



        ipAddress = QHostAddress(QHostAddress::LocalHost).toString();






    return ipAddress;



}

桌面Linux版本的运行效果：

4.在开发板上运行Qt程序

如果在桌面运行正常，就可以使用ya157c构建套件来编译工程，生成可以在开发板上运行的程序，然后使用scp命令传输到开发板上。



   #


    使用网线把开发板连接上路由器



#


    使用udhcpc自动获取IP地址



udhcpc




#


    查看获取到的ip地址



ifconfig




#


    确认连接到互联网



ping www.baidu.com



#


    如果有回复数据，说明已经成功连接上互联网




#


    使用scp命令或共享目录的方式把可执行文件传输到开发板上



scp qte_2019_ncov root@192.168.1.109:/home/root




#


    执行程序



./qte_2019_ncov

最终效果

这个界面是上一个版本的，右上角没有显示开发板的IP地址和成功失败次数统计，最新版本的程序中已经添加了这个功能。

桌面Linux版效果：

5.使用无线模块联网

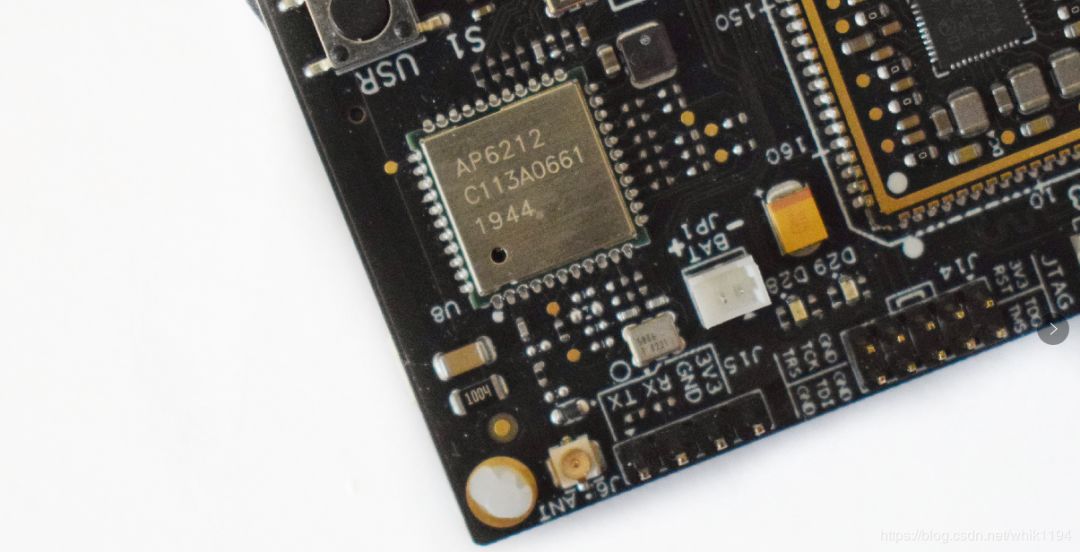

YA157C开发板已经板载了一个WiFi & 蓝牙模组——AP6212，可以直接连接无线网，这样就不需要使用网线的方式联网了。



   #

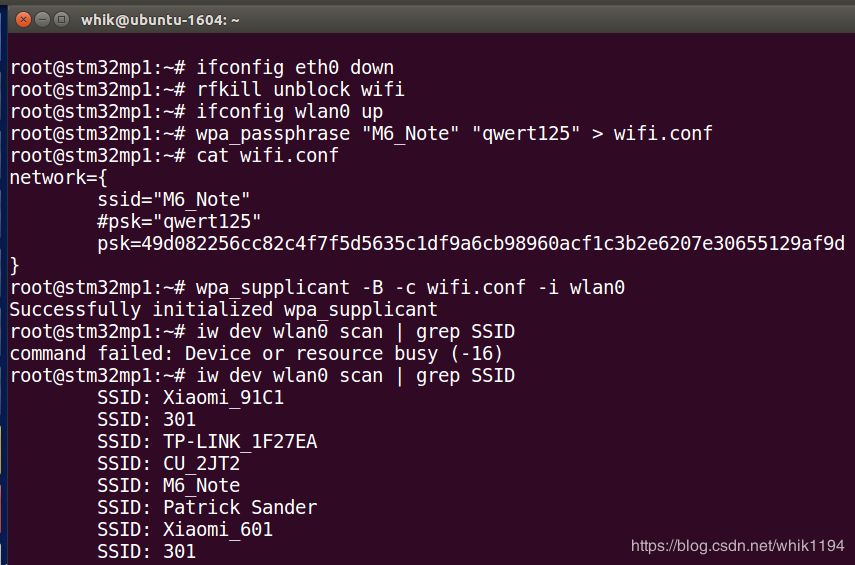

    关闭eth0



ifconfig eth0 down




#


    启用wlan0



rfkill unblock wifi



ifconfig wlan0 up




#


    在当前文件夹生成WiFi配置文件



wpa_passphrase "M6_Note" "qwert125" > wifi.conf




#


    查看生成的WiFi配置信息



cat wifi.conf




#


    加载WiFi配置文件



wpa_supplicant -B -c wifi.conf -i wlan0




#


    扫描附近的WiFi信息



iw dev wlan0 scan | grep SSID




#


    自动获取IP地址



udhcpc -i wlan0




#

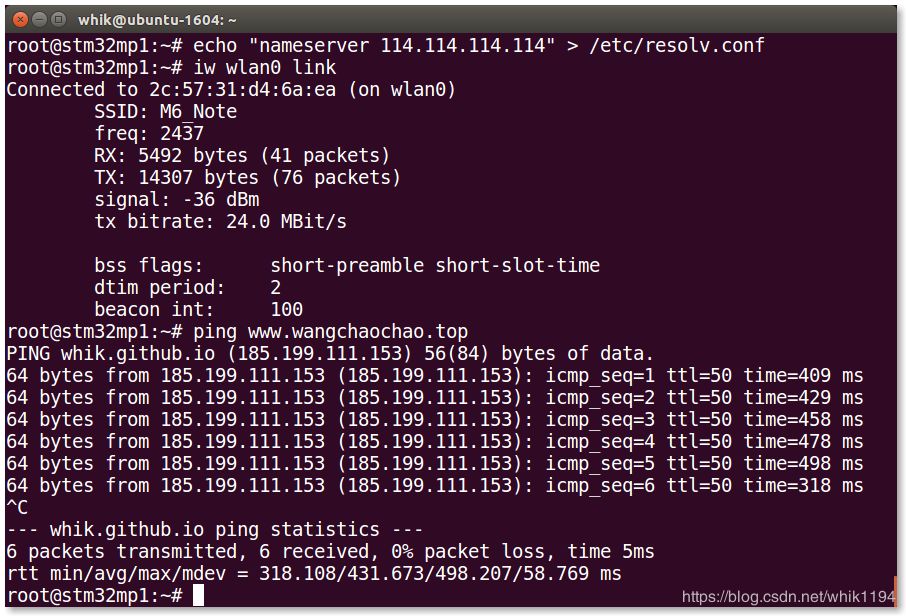

    设置DNS



echo "nameserver 114.114.114.114" > /etc/resolv.conf




#


    连接互联网



iw wlan0 link




#


    测试网络连接



ping www.wangchaochao.top

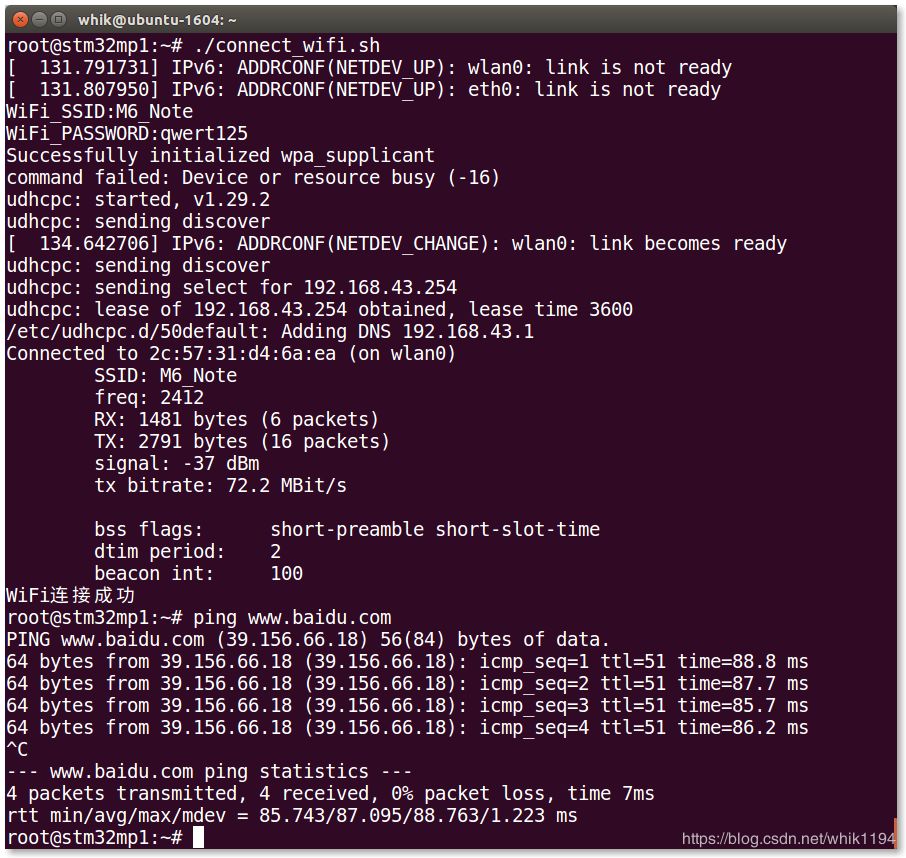

为了方便快捷的连接WiFi，可以把以上命令写成一个shell脚本，需要连接WiFi时，直接执行这个脚本就可以了。先在本地生成WiFi配置信息：

connect_wifi.sh脚本文件内容：



   #


    !/bin/bash




WF_SSID="M6_Note"



WF_PASSWORD="qwert125"




#


    关闭eth0



ifconfig eth0 down




#


    使能wlan0



rfkill unblock wifi



ifconfig wlan0 up




#


    输出WiFi信息



echo "WiFi_SSID:$WF_SSID"



echo "WiFi_PASSWORD:$WF_PASSWORD"




#


    在当前文件夹生成WiFi配置信息



wpa_passphrase $WF_SSID $WF_PASSWORD > $WF_SSID.conf




#


    加载WiFi配置文件



wpa_supplicant -B -c /home/root/$WF_SSID.conf -i wlan0




#


    扫描附近的WiFi



iw dev wlan0 scan | grep SSID




#


    自动获取IP地址



udhcpc -i wlan0




#


    配置DNS



echo "nameserver 114.114.114.114" > /etc/resolv.conf




#


    连接网络



iw wlan0 link




echo "WiFi连接成功"

WiFi账号和密码修改一下，就可以直接使用了。

6.代码下载

整个Qt工程代码已经开源在Github，Qt4/Qt5兼容。如果下载速度很慢，可以选择国内的Gitee速度会快很多。



   #


    Github



https://github.com/whik/qte_2019_ncov




#


    Gitee



https://gitee.com/whik/qte_2019_ncov

目前界面还比较简单，7寸的显示屏可以显示很多内容，之后会尽量完善界面信息，欢迎大家关注！

如果你已经关注了我的公众号（ID：mcu149），可以在后台回复STM32MP1，我会把Qt工程源码发送给你，代码兼容Qt4/Qt5。

关于开发板


开发板详情：
开发STM32MP1，你需要一块好开发板
购买链接：
https://m.tb.cn/h.VV4FqAE?sm=57599d

系列教程

我的博客： www.wangchaochao.top
我的公众号： mcu149
