串口通信编程

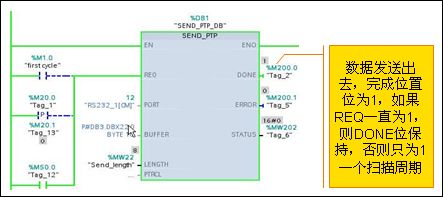

发送指令及发送完成位：
图1. 发送完成位

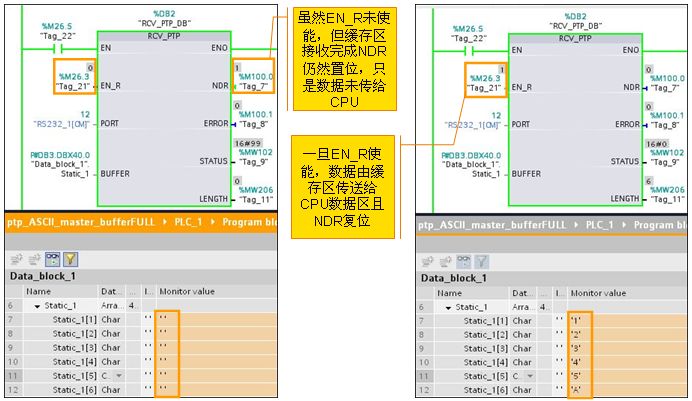

接收指令及接收完成位：
图2.接收完成位
字符串转换
S7-1200字符串结构：
| 总字符数 | 当前字符数 | 字符1 | 字符2 | ...... | 字符256 |
如上面S7-1200字符串结构，第一个字节是总字符数，第二个字节是当前字符数，所以发送和接收真正的字符内容都应该从字符串的第三个字节开始，因此发送和接收字符串都要进行相应的转换。

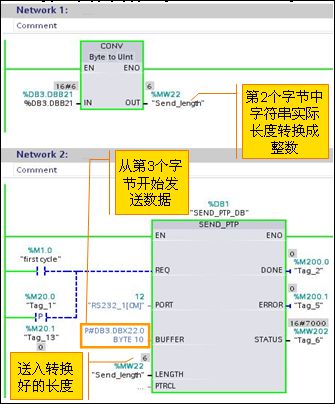

发送字符串转换：
要将 DB3.DBB20 中的字符串发送出去，需要经过下列转换：
图3. 发送字符串转换

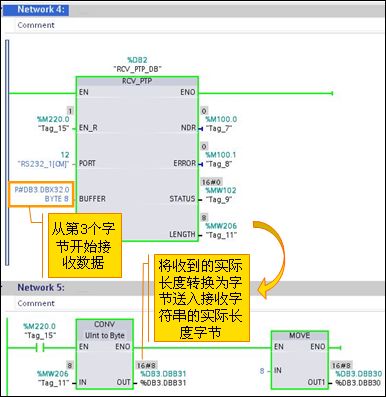

接收字符串转换：
要将收到的字符串送入 DB3.DBB30 中需要进行以下转换：
图4. 接收字符串转换
轮询编程
通信任务：
主站将 P#DB3.DBX20.0 中的字符串“西门子”（注意发送缓冲区由 P#DB3.DBX22.0 开始，因为字符串前两个字节分别是总字符数和当前字符数）发送给从站的接收缓冲区P#DB3.DBX32.0；从站 P#DB3.DBX22.0 返回“博大精深”给主站 P#DB3.DBX32.0。

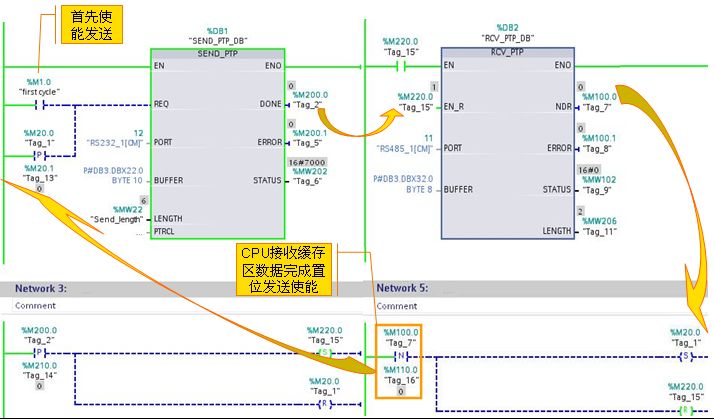

主站轮询：
图5. 主站轮询

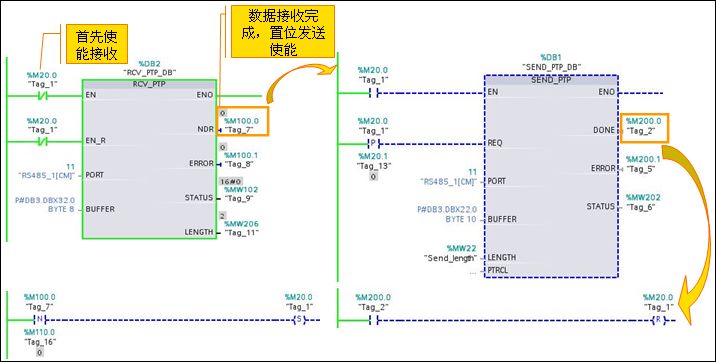

从站轮询：
图6. 从站轮询

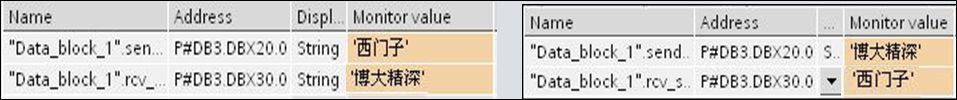

通信结果：
图7.通信结果
