用于MRI自动化测试设备的定制微波MUX开关

痞子三分冷 提交于 2020-11-27 20:43:43

用于MRI自动化测试设备的定制微波MUX开关

飞利浦医疗保健的新系统以更高的规格迅速交付



“我们对结果感到非常满意。这是一个复杂的挑战,但是现在我们有了一个更好的系统,该系统与我们既定的工作惯例100%兼容,Pickering可以按时,按预算交付。”
                                                                                                     ----飞利浦电气工程师Harrie van den Oever

当荷兰巨头飞利浦医疗保健公司正在寻找其内部用于医学成像扫描仪的自动测试设备(ATE)中使用的微波多路复用器开关的替代品时,它面临着选择具有工程专业知识的合作伙伴来开发这种部件的挑战。以及快速交付的灵活性。

                                                                              飞利浦Healthcare dStream躯干线圈

飞利浦医疗保健在产品质量和可靠性方面享誉全球。飞利浦使用了几年的GPIB控制的32:1微波多路复用器开关是该公司在其医学成像产品系列中功能性ATE的核心。该产品已被制造商淘汰,因此飞利浦不得不寻找其他解决方案。此外,该部件需要轻松集成到ATE中,时间紧迫。飞利浦的首选是寻找一个能够同时处理硬件和软件设计并生产使用与现有交换机相同的BNC前面板连接器的设备的供应商。

飞利浦使用的ATE系统有严格的要求。

磁共振系统包括大约32个不同的线圈,数据采集只有一个输出,因此需要RF开关。RF信号小于1MHz,但是挑战在于在切换过程中保持波形的完整性。换句话说,包含较高频率谐波(脉冲)的波形不得受到开关的影响。

飞利浦医疗保健公司已经知道Pickering Interfaces,但在广泛的产品范围中却没有这样的交换模块。但是,Pickering同意从头开始设计一个。飞利浦有两种选择:

  • 复制现有测试仪并集成Pickering开关
  • 设计并建立一个全新的系统

尽管第二种选择是降低成本,但开发时间太长。第一种选择的方法的挑战在于,某些先前存在的模块很难复制。

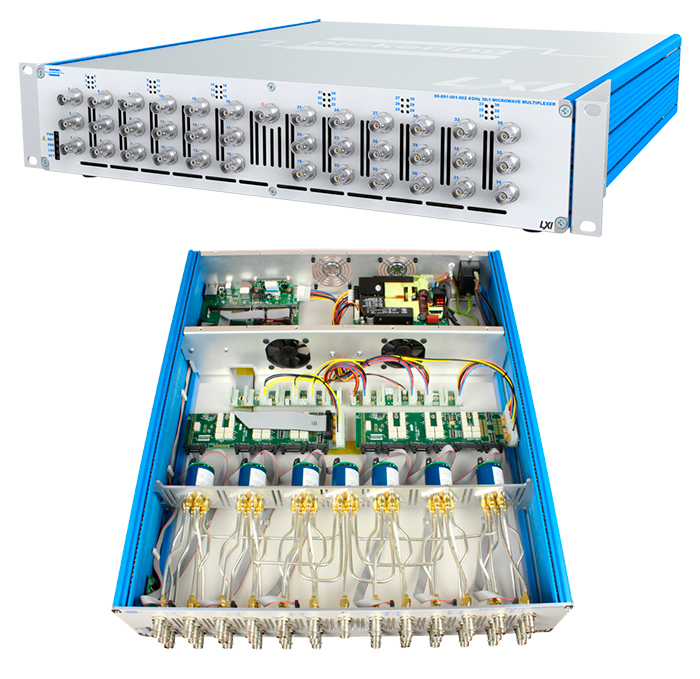

在设计新的开关模块时,Pickering使用了高规格的18GHz继电器来确保信号完整性不会降低。新设计包括原始开关上没有的LED供电的路径指示器,并提供了36个复用通道(比原始模块多四个),以便将来扩展。最终,Pickering的工程团队能够在2U高的外壳中生产该单元,该外壳比其更换的单元少1U。

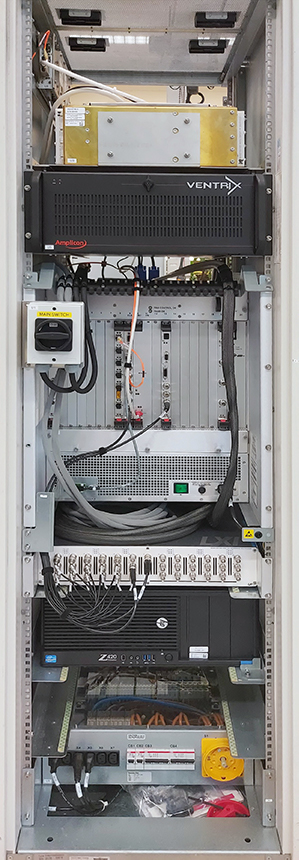

                                                                                          具有Pickering LXI多路复用器的Philips Healthcare自动测试系统

                                                                              飞利浦医疗保健ATE,包含PICKERING的LXI微波MUX(型号61-891-001-002)

飞利浦使用配置了新开关的Pickering的LXI仿真工具(型号60-901)开发并评估了软件。LXI仿真器通过提供类似于硬件的实时反馈来加快开发和集成过程,从而帮助飞利浦的工程师有效地开发和验证其代码。

为确保用户LabVIEW™应用程序上不需要进行其他更改,Pickering提供了特定版本的LabVIEW驱动程序,这些版本无缝集成在其应用程序中。Pickering与驾驶员一起还提供了不同的示例程序和远程培训课程,以确保平稳过渡。

迄今为止,四个新的LXI微波多路复用器模块已交付给Philips Healthcare。飞利浦电气工程师Harrie van den Oever评论说:“我们对结果感到非常满意。这是一个艰巨的挑战,但是现在我们有了一个更好的系统,可以与我们既定的工作惯例100%兼容,Pickering可以按时交付和预算。”

交钥匙LXI微波开关和信号路由子系统服务

自从Philips Healthcare进行开发以来,Pickering正式启动了交钥匙LXI微波开关和信号路由子系统服务,提供了根据客户要求定制的定制解决方案。集成的微波测试套件包括开关,Switch Path Manager信号路由软件,专用的软前面板,所有配线以及更多合适的外壳,并经过全面测试,并提供文档和三年保修。

该服务基于由Pickering的交换专家团队设计和制造的行业标准LXI /以太网接口,提供紧凑的机架式多路复用器和矩阵设计。提供的解决方案的带宽从DC到67 GHz @ 50Ω,有端接或非端接选项(带宽高达2.5 GHz @ 75Ω)。

这些具有成本效益的微波测试套件可快速提供,并有完整的文档记录,以确保后续接合的性能可重复性。Pickering熟悉的标准交换机API编程环境可加速软件集成。

Pickering Interfaces首席执行官Keith Moore评论说:“这是Pickering令人兴奋的新业务方向。越来越多的客户要求采用现成的解决方案,这些解决方案既完整又可立即运行,而不必花大功夫。我们的专业知识和能力可以将您对微波开关子系统的高要求转变为完全集成的解决方案,为您提供独特的配置和规格,我们的工程师将与您紧密合作,为您提供良好的解决方案定义且可支持的最终产品,可提供微波测试工程师所需的一切,以使复杂的微波测试系统能够首次投入运行。”

而且,Pickering可以将定制设计转变为“现货”产品,提供超过15年的产品支持。Pickering还提供其他微波开关配置,并且正在开发一系列附加的交钥匙开关和信号路由子系统,这些子系统也将根据客户的需求量身定制,并作为盒装系统解决方案提供,以实现快速,简单的安装。



如果您也有这种复杂的射频微波开关测试需求,欢迎联系我们-广州虹科电子科技有限公司李婷婷(ltt@hkaco.com),我们会协助您在国内提供一套完整的测试解决方案。
