运维自动化------系统安装

本章内容系统安装过程配置anaconda自动化安装系统制作引导光盘和U盘DHCP服务PXE安装系统　　cobbler企业级应用

安装程序

• CentOS系统安装

系统启动流程：

bootloader-->kernel(initramfs)-->rootfs-->/sbin/init

• anaconda: 系统安装程序

gui：图形窗口

tui: 基于图形库curses的文本窗口

安装程序启动过程

MBR：isolinux/boot.cat

stage2: isolinux/isolinux.bin

 配置文件：isolinux/isolinux.cfg

每个对应的菜单选项：

加载内核：isolinuz/vmlinuz

向内核传递参数：append initrd=initrd.img ...

• 装载根文件系统，并启动anaconda

默认启动GUI接口

若是显式指定使用TUI接口：向内核传递text参数即可

(1)按tab键,在后面增加text

(2)按ESC键：boot: linux text “纯字符方式安装系统，不需要图形界面“

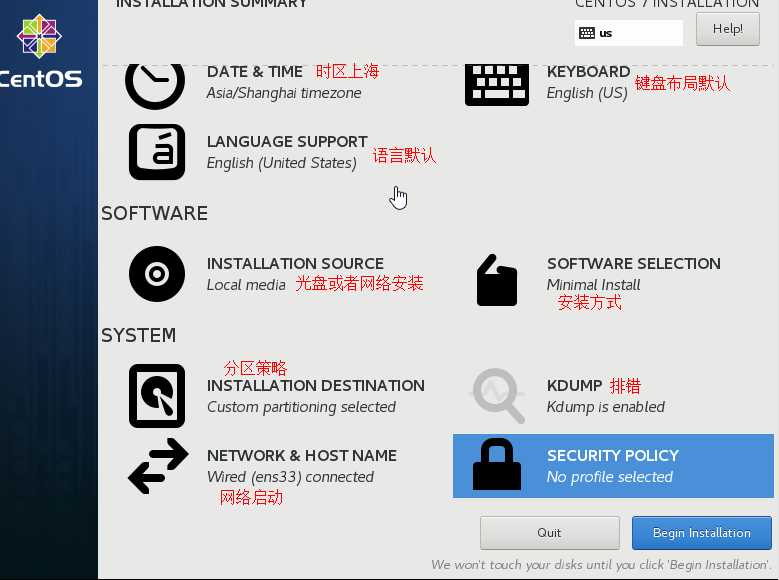

手动安装界面



 anaconda工作过程

Anaconda安装系统分成三个阶段：

1、安装前配置阶段

• 安装过程使用的语言
• 键盘类型
• 安装目标存储设备
• Basic Storage：本地磁盘
• 特殊设备：iSCSI
• 设定主机名
• 配置网络接口
• 时区
• 管理员密码
• 设定分区方式及MBR的安装位置
• 创建一个普通用户
• 选定要安装的程序包

2、安装阶段

• 在目标磁盘创建分区，执行格式化操作等
• 将选定的程序包安装至目标位置
• 安装bootloader和initramfs

3、图形模式首次启动

• iptables
• selinux（安全机制）
• core dump

anaconda

anaconda负责安装系统向导，默认为GUI界面，如果我们使用ks自动应答安装的话建议使用TUI界面来安装，在安装启动界面我们可以按esc键来自己手动指定安装启动选项anaconda选项：

1）boot：linux askmethod 在稍后的安装中手动选择安装源

本地光盘、硬盘、NFS、FTP、HTTP

2）linux dd 加载驱动盘

3）linux ks=xxx   指定安装ks文件

• DVD drive: ks=cdrom:/PATH/TO/KICKSTART_FILE
• Hard drive: ks=hd:device:/directory/KICKSTART_FILE
• HTTP server: ks=http://host:port/path/to/KICKSTART_FILE
• FTP server: ks=ftp://host:port/path/to/KICKSTART_FILE
• HTTPS server: ks=https://host:port/path/to/KICKSTART_FILE
• NFS server:ks=nfs:host:/path/to/KICKSTART_FILE

4）linux nonet 不启用网络

5）linux noprobe 不装载其他的硬件设备

6）linux rescue 进入救援模式

7）linux 正常安装

8）local 从硬盘启动

9）linux text 以字符界面安装

10）linux ip={DHCP | 192.168.0.1} netmask=255.255.255.0 gateway=192.168.0.1 dns=114.114.114.114 ks=http://192.168.0.1/ks.cfg 设置IP并从网络获取ks文件

11）linux ip={DHCP | 192.168.0.1} netmask=255.255.255.0 gateway=192.168.0.1 dns=114.114.114.114 repo=http://192.168.0.1  设置IP地址并指定从repo源安装

• ip=IPADDR
• netmask=MASK
• gateway=GW
• dns=DNS_SERVER_IP
• ifname=NAME:MAC_ADDR

12）linux vnc vncpassword="PASSWORD" 使用vnc调用安装界面

# ls -1 isolinux/
boot.cat  模拟mbr文件
boot.msg
grub.conf grub的配置文件
initrd.img  ramdisk文件
isolinux.bin  grub的第二阶段
isolinux.cfg  配置文件（启动菜单定制文件）
memtest  内存测试文件
splash.jpg  背景图片
TRANS.TBL
vesamenu.c32  光盘启动的图形界面菜单风格
vmlinuz  内核文件

13：启动菜单的配置文件isolinux/isolinux.cfg

# cat isolinux/isolinux.cfg
default vesamenu.c32 提供图形菜单风格
#prompt 1
timeout 600 菜单选择超时时间

display boot.msg

menu background splash.jpg  背景图片
menu title Welcome to CentOS 6.9!  菜单上方提示信息
menu color border 0 #ffffffff #00000000
menu color sel 7 #ffffffff #ff000000
menu color title 0 #ffffffff #00000000
menu color tabmsg 0 #ffffffff #00000000
menu color unsel 0 #ffffffff #00000000
menu color hotsel 0 #ff000000 #ffffffff
menu color hotkey 7 #ffffffff #ff000000
menu color scrollbar 0 #ffffffff #00000000

label linux  一条菜单
  menu label ^Install or upgrade an existing system
  menu default 默认选择
  kernel vmlinuz
  append initrd=initrd.img  向内核传递参数

实验：如果想加图形界面，方法如下

1：配好yum 源：按装包yum grouplistall "gonme desktop" yum grouplist:查看包组

2：yum install bash-completion 如果是最小化安装的系统则安装补全包 用 rmp -qa "bash" 查找出

如果已经装好，则exit重新登录，只有从新登录装的包会生效

3：systemctl isolate graphical.target --------- 或者init5

4：修改开机启动运行模式，



kickstart自动应答文件

kickstart为anaconda安装系统过程中自动应答已配置好的选项，实现无人值守安装系统。

事先把我们手动安装时的那些设置，如分区，语言，口令之类的安装的包存在应答文件中，安装向导读取应答文件内容自动安装，

ks文件格式：三部分

命令段：

---必须指定---

authconfig: 认证方式配置

　　authconfig --useshadow --passalgo=sha512

bootloader：bootloader的安装位置及相关配置

　　 bootloader --location=mbr --driveorder=sda – append="crashkernel=auto rhgb quiet"

keyboard

lang

timezone

rootpw

authconfig --enableshadow

bootloader --location=mbr --password=******

driverdisk 指定驱动盘

firewall --enable --ssh,--disabled

firstboot --disbaled

halt 完成后关机

reboot 完成后重启

text|graphical(default) 文本|图像

key --skip 跳过安装号码,适用于rhel版本

keyboard: 设定键盘类型

lang: 语言类型

part: 创建分区

rootpw: 指明root的密码

timezone: 时区

---可选命令---

clearpart --all,--linux,--none(default) --initlabel(初始化分区标记)

autopart 自动分区

　　　　　ignoredisk --drives=drive1,drive2忽略硬盘

　　　　 autostep 跳过可选项，付默认值

　　　　 part or partition /boot --fstype ext4 --size=200

　　　　 install OR upgrade

　　　　　text: 文本安装界面

　　　　　network

　　　　　firewall

　　　　　selinux

　　　　　halt

　　　　 poweroff

　　　　　reboot

　　　　　repo

　　　　　user：安装完成后为系统创建新用户

　　　　　url: 指明安装源

　　　　　key –skip 跳过安装号码,适用于rhel版本

命令段：指明各种安装前配置，如键盘类型等

程序包段：指明要安装的程序包组或程序包，不安装的程序包等

软件包选择段：%package

　　　　 @group_name 包组名

　　　　 package 一个个包

　　　　 -package 不装的包

　　　　 %end

脚本段：

预安装脚本%pre

后安装脚本%post

准备应答文件：

方法一：通过现成系统拷贝一个文件直接参考 /root/anaconda-ks.cfg  来编辑， ，然后使用ksvalidator命令来检查是否有语法错误，但是这文件的格式有一定的要求，麻烦

方法二：使用system-config-kickstart 图形界面工具生成ks文件。

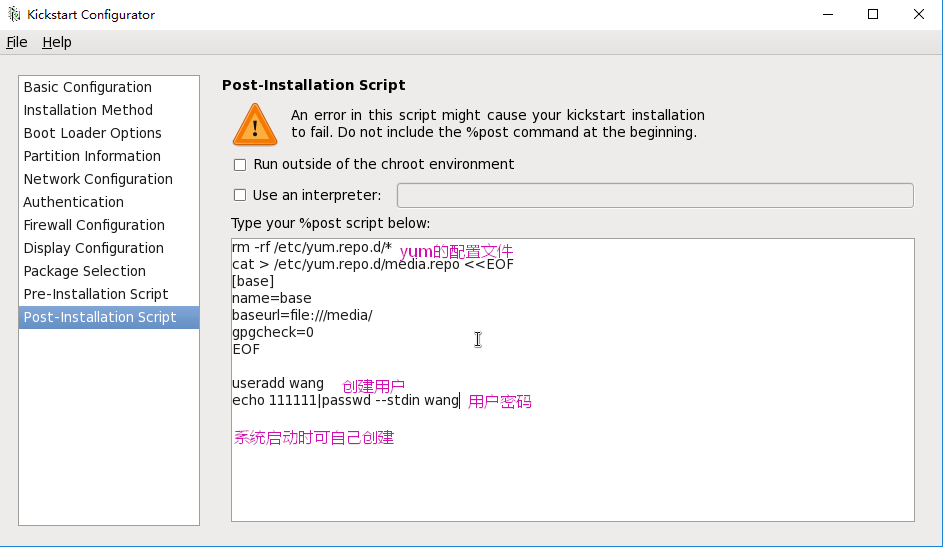

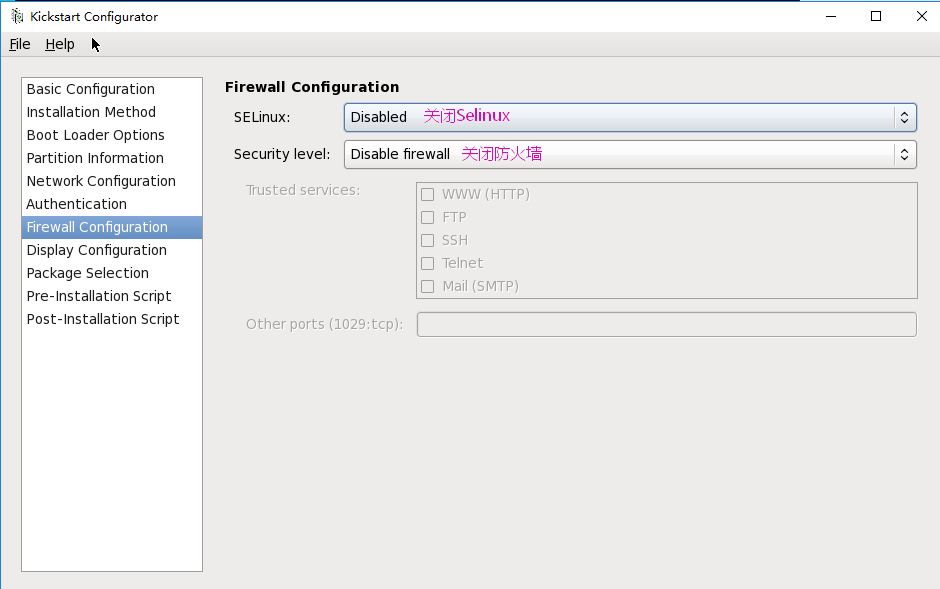

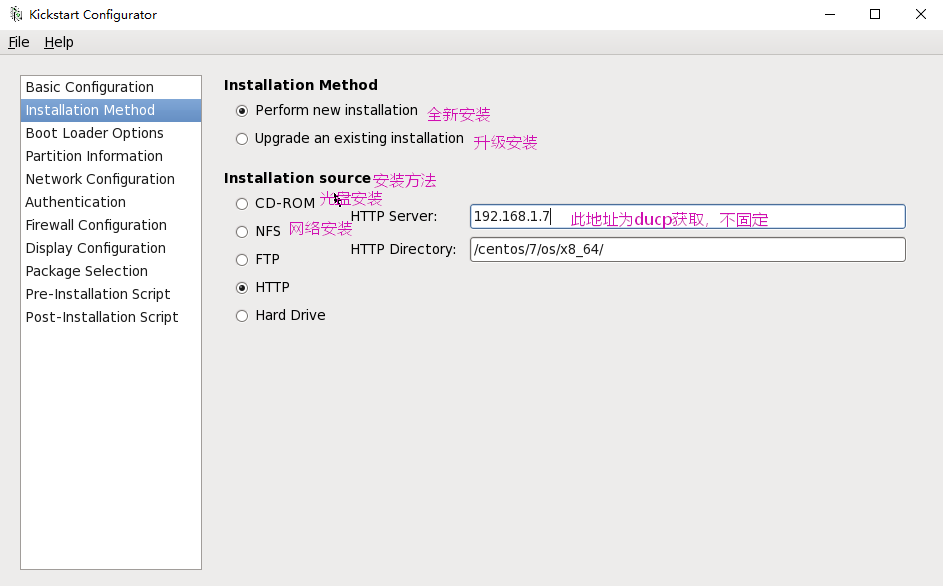

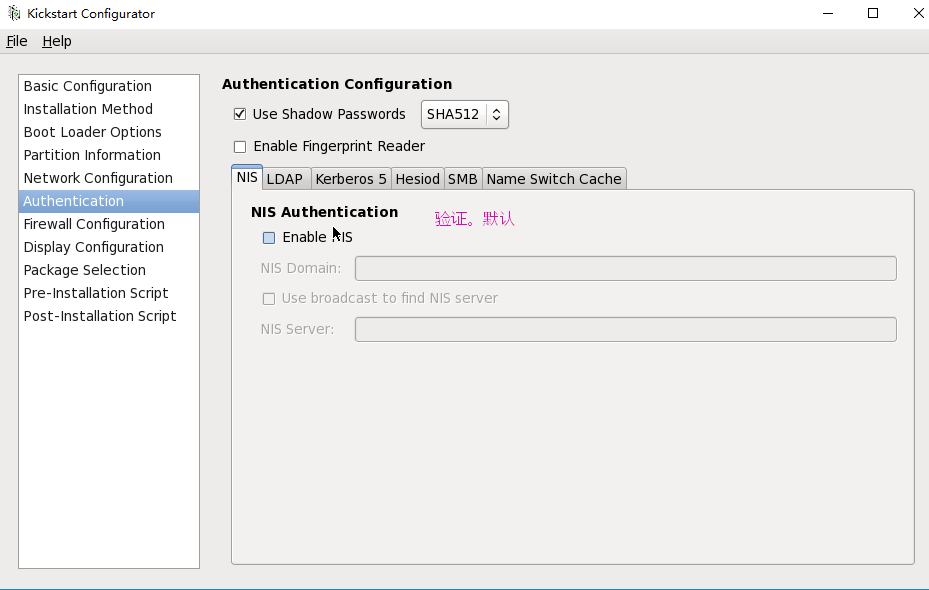

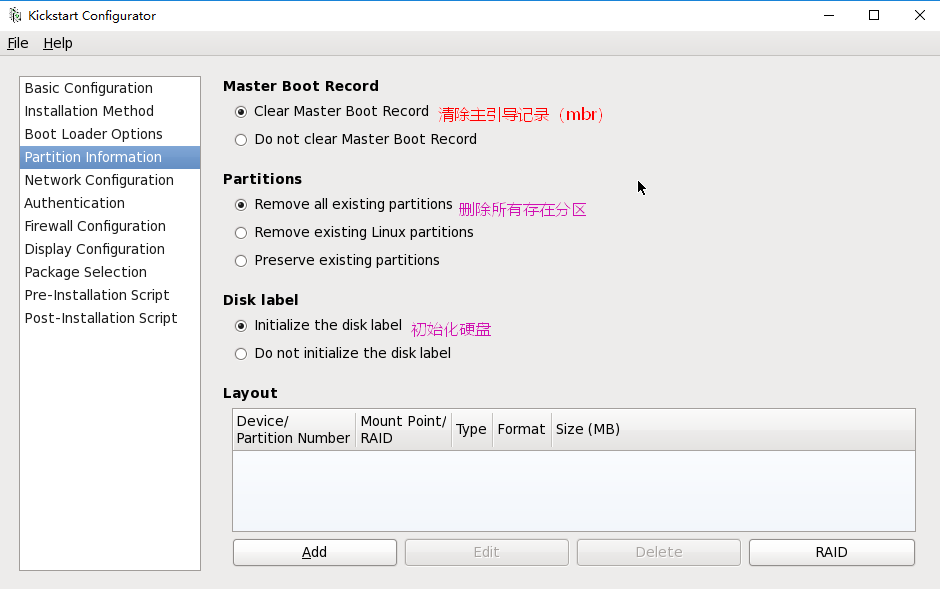

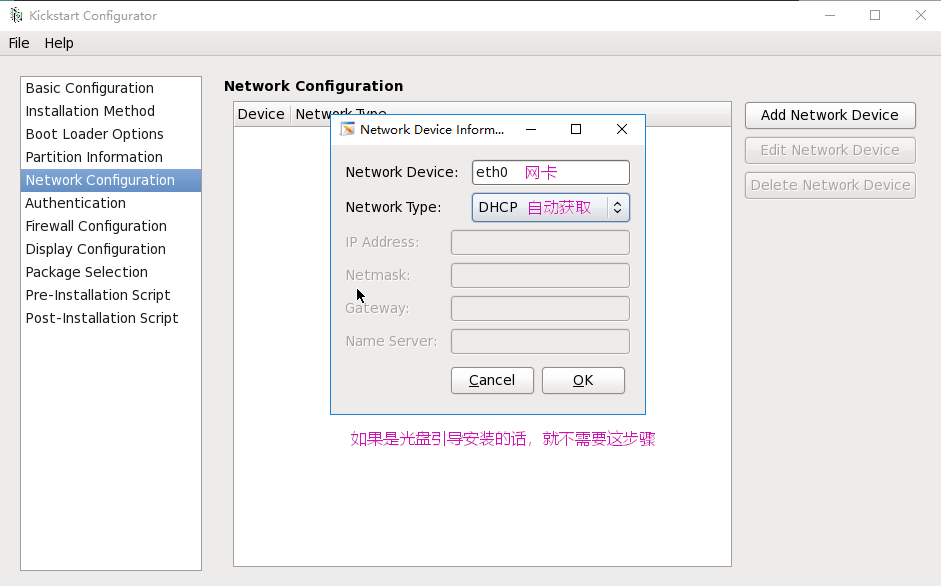

使用 system-config-kickstart 来创建ks文件（CentOS6.x）

检查ks文件的语法错误：ksvalidator ksvalidator /PATH/TO/KICKSTART_FILE

1、配置yum源、安装软件并启动，需要安装图形界面

2、按需配置

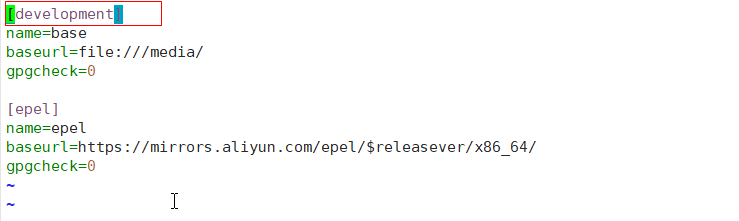

注意在centos7上的选择安装包的那一项默认不出来选项，我们可以把base的仓库名改为development

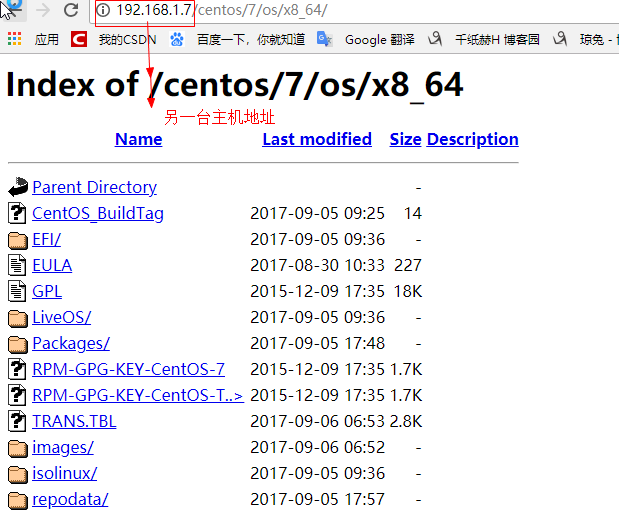

root@centos7 ~]# systemctl start httpd 启动http服务

[root@centos7 ~]# ss -ntl 80端口打开就可以访问了

[root@centos7 ~]# cd /var/www/html 默认存放页面的文件

[root@centos7 /var/www/html]# ls

[root@centos7 /var/www/html]# mkdir -pv centos/7/os/x8_64/ 模仿阿里云yum源以创建文件夹方式把centos光盘放到这个页面上

mkdir: created directory ‘centos’

mkdir: created directory ‘centos/7’

mkdir: created directory ‘centos/7/os’

mkdir: created directory ‘centos/7/os/x8_64/’

[root@centos7 /var/www/html]# mount /dev/sr0 centos/7/os/x86_64/ 挂载光盘到这个centos/7/os/x86_64/目录中

mount: /dev/sr0 is write-protected, mounting read-only

[root@centos7 /var/www/html]# ls centos



yum源生成



[root@centos7 ~/.ssh]# ssh-keygen                           在centos7上先生成key
Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
SHA256:9xImk70qDENHI8D4aJlqNewV2o3/RUGm7njgz6ZIBqs root@centos7
The key's randomart image is:
+---[RSA 2048]----+
| o..      .o     |
|. . ..o   o.     |
| o+ oo+. .  .    |
|.+.=.+...o .     |
|o ooo...S.*      |
|.. .= ..+= =     |
|.  . * o.o+ .    |
|  . o + ++ .     |
| E   . o+o       |
+----[SHA256]-----+
[root@centos7 ~/.ssh]# cat id_rsa.pub        查看公钥文件

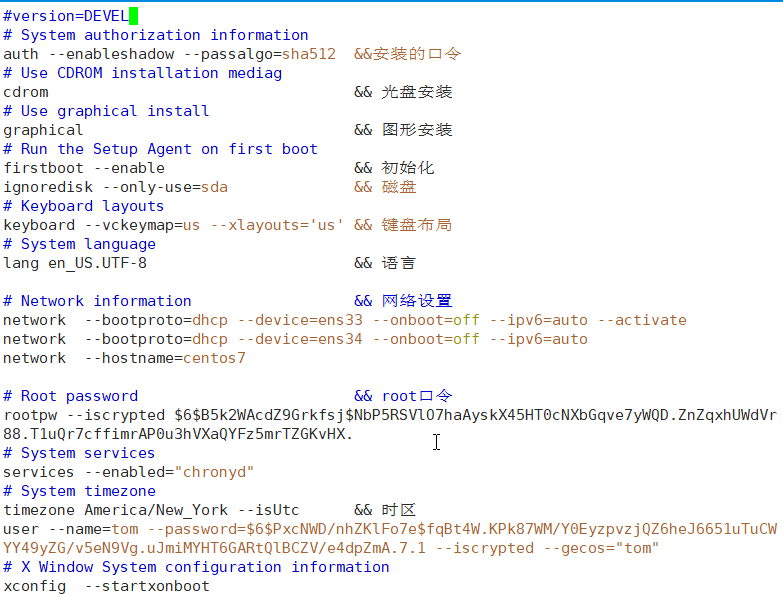

ks.cfg配置文件，以上步骤生成：如下

ks文件中LVM逻辑卷分区格式



part /boot --fstype xfs --size=200 --ondisk=sda
part pv.2 --size=0 --grow --ondisk=sda
volgroup myvg --pesize=4096 pv.2
logvol / --fstype xfs --name=lv_root --vgname=myvg --size=10240 --grow
logvol swap --fstype swap --name=lv_swap --vgname=myvg --size=1024 --grow --maxsize=2048



ks文件中使用系统自动分区格式

# Partition clearing information
clearpart --all --initlabel
autopartc

 实验：在centos7上通过应答文件配合ftp 服务实现自动化安装



1：yum install vsftpd systemctl start vsftpd 启动该服务 安装ftp服务，

 将会自动在这个目录下生成相应的文件夹

2：cd /var/ftp/pub 将会自动在这个目录下生成相应的文件夹，

3：[root@centos7 /var/ftp/pub]# mkdir centos7 创建该文件夹

4：[root@centos7 /var/ftp/pub]# mount /dev/sr0 centos7/ 将光盘挂载到

　　 centos7上

5：[root@centos7 /var/ftp/pub]# setenforce 0 关闭安全机制

6：访问

7：[root@centos7 /var/ftp/pub]# mv /root/ks7.cfg 将拷贝的应答文件复制到当前目录下，并且进行修改

8:制作好的应答文件

#platform=x86, AMD64, or Intel EM64T
#version=DEVEL
# Firewall configuration
firewall --disabled #关闭防火墙
# Install OS instead of upgrade
install
# Use network installation
cdrom 光盘引导
# System authorization information
auth  --useshadow  --passalgo=sha512
# Use graphical install
graphical
firstboot --disable
# System keyboard
keyboard us
# System language
lang en_US
# SELinux configuration
selinux --disabled
# Installation logging level
logging --level=info

# System timezone
timezone  Africa/Abidjan
# Network information
network  --bootproto=dhcp --device=eth0 --onboot=on
# System bootloader configuration
bootloader --location=partition
# Clear the Master Boot Record
zerombr
# Partition clearing information
clearpart --all --initlabel
part /boot --fstype=ext4 --size=300
part / --fstype=ext4 --size=20480
part /app --fstype=ext4 --size=10240

part swap --size=2048
%post
rm -rf /etc/yum.repo.d/*
cat > /etc/yum.repo.d/media.repo <<EOF
[base]
name=base
baseurl=file:///media/
gpgcheck=0
EOF

useradd wang
echo 111111|passwd --stdin wang
%end

%packages
@base
@core
autofs
%end

制作自动应答光盘

我们现在已经有一个ks文件了，接下来需要把ks文件加入到光盘文件中来实现自动安装，就不用每次用过光盘引导输入开ks ..........一大长串字符了。

1、准备安装文件

[root@centos6 /data]# mkdir boot

[root@centos6 /data]# cp -r /media/isolinux/ /data/boot

[root@centos6 /data]# mkdir ksdir

[root@centos6 /data]# cp /root/ks6.cfg  ksdir/

2：修改配置文件

label linux
 　　 menu label ^Auto Install an system
  　　kernel vmlinuz
  　　append initrd=initrd.img ks=cdrom:/ksdir/ks6.cfg
label vesa
　　  menu label Install ^Manual centos
　　  kernel vmlinuz
　　  append initrd=initrd.img reop=http://192.168.1.12/centos/6/os/x86_64/
label local
　　  menu label Boot from ^local drive
　　  menu default
 　　 localboot 0xffff
3、制作ISO文件，

[root@centos7 ~]#mkisofs -R -J -T -v --no-emul-boot --boot-load-size 4 --boot-info-table -V "CentOS 6.9 x86_64 boot" -b isolinux/isolinux.bin -c

isolinux/boot.cat -o /root/boot.iso /data/boot：注意：以上相对路径都是相对于光盘的根，和工作目录无关

一 ：制作完整的iso 文件，上面的步骤知识光盘应道，还是要手动安装

1[root@centos6 ~]# cp -r /media/ /data/centos6 复制光盘下所有的内容，包括隐藏文件，复制后命名为centos6

2[root@centos6 /data]# find -name TRANS.TBL 删除文件夹所有的这种文件

[root@centos6 /data]# find -name TRANS.TBL -exec rm {} \; 删除文件夹所有的这种文件

3[root@centos6 /data/centos6]# rm -rf repodata/ 删除此文件夹，重新生成新的

4：[root@centos6 /data/centos6]# createrepo -g /media/repodata/43d8fd068164b0f042845474d6a22262798b9f0d1f49ad1bf9f95b953089777d-c6-x86_64-comps.xml  .

（包的分组） 重新创建yum 源的yuan数据

5：[root@centos6 /data/ksdir]# vim ks6.cfg 修改应答文件中的安装方法，将网络改为cdrom

6:[root@centos6 /data/centos6/isolinux]# vim isolinux.cfg 修改启动菜单

label linux

 　　 menu label ^Auto Install an system

 　　 menu default

 　　 kernel vmlinuz

 　　 append initrd=initrd.img ks=cdrom:/ksdir/ks6.cfg

label manual

 　　 menu label ^Manual installed an system

 　　 kernel vmlinuz

 　　 append initrd=initrd.img

label local

 　　 menu default

　　  menu label Boot from ^local drive

 　　 localboot 0xffff



7：[root@centos6 ~]# mkisofs -R -J -T -v --no-emul-boot --boot-load-size 4 --boot-info-table -V "CentOS 6.9 x86_64 boot" -b isolinux/isolinux.bin -c

isolinux/boot.cat -o /root/centos6.9.iso /data/centos6/ 刻光盘

5：创建U盘启动盘 dd if=/dev/sr0 of=/dev/sdb

补充：yum安装sz 命令：yum install -y lrzsz



mkisofs命令

• -o 指定映像文件的名称
• -b 指定在制作可开机光盘时所需的开机映像文件
• -c 制作可开机光盘时，会将开机映像文件中的 no-eltorito-catalog 全部内容作成一个文件
• -no-emul-boot 非模拟模式启动
• -boot-load-size 4 设置载入部分的数量
• -boot-info-table 在启动的图像中现实信息
• -R 或 -rock 使用 Rock RidgeExtensions
• -J 或 -joliet 使用 Joliet 格式的目录与文件名称
• -v 或 -verbose 执行时显示详细的信息
• -T 或 -translation-table 建立文件名的转换表，适用于不支持 Rock RidgeExtensions 的系统上



DHCP服务



♦ 网络配置 静态指定

　　　　 动态获取: bootp:boot protocol MAC与IP一一静态对应 bootpIP地址固定

　　　　　　 dhcp:增强的bootp，动态 #用较少的ip给较多的计算机提供使用

♦ DHCP: （Dynamic Host Configuration Protocol）

　 动态主机配置协议 局域网协议，UDP协议

♦ 主要用途：

　　用于内部网络和网络服务供应商自动分配IP地址给用户

　　用于内部网络管理员作为对所有电脑作集中管理的手段

♦ 使用场景

　　自动化安装系统

　　 解决IPV4资源不足问题

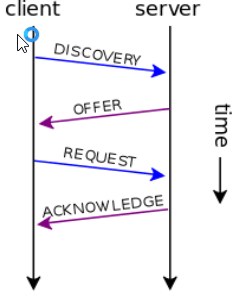

♦ DHCP共有八种报文

DHCP DISCOVER：客户端到服务器

DHCP OFFER ：服务器到客户端

DHCP REQUEST：客户端到服务器

DHCP ACK ：服务器到客户端

DHCP NAK：服务器到客户端,通知用户无法分配合适的IP 地址

DHCP DECLINE ：客户端到服务器，指示地址已被使用

DHCP RELEASE：客户端到服务器，放弃网络地址和取消 剩余的租约时间

DHCP INFORM：客户端到服务器, 客户端如果需要从DHCP 服务器端获取更为详细的配置信息，则发送Inform报文向 服务器进行请求，极少用到

♦ 续租

　　50% ：租赁时间达到50%时来续租，刚向DHCP服务器发向新的DHCPREQUEST 请求。如果dhcp服务没有拒绝的理由，则回应DHCPACK信息。当DHCP客户端 收到该应答信息　　　　　后，就重新开始新的租用周期

　　87.5%：如果之前DHCP Server没有回应续租请求，等到租约期的7/8时，主机 会再发送一次广播请求

♦ 同网段多DHCP服务

　　DHCP服务必须基于本地

　　先到先得的原则

♦ 跨网段

　　RFC(请求入解) 1542 Compliant Routers #可以通过路由器

　　dhcrelay: 中继 #可以找代理，事先知道dhcp的服务器，如果发现有客户端的请求通过单播向dhcp服务器要一个地址，然后给客户端

通常情况下 可以在路由器上在网卡接口上配一个代理，启用次功能

♦ 相关协议

　　Arp 免费arp：

　　rarp：把mak地址解析成ip地址，当自己的mak地址是固定的，就向dhcp服务器寻求相对应的ip地址，比较固定

♦ DHCP服务实现

　　1Linux DHCP协议的实现程序：dhcp, dnsmasq（dhcp,dns）

　　 2 Dhcp Server

　　　　 /usr/sbin/dhcpd

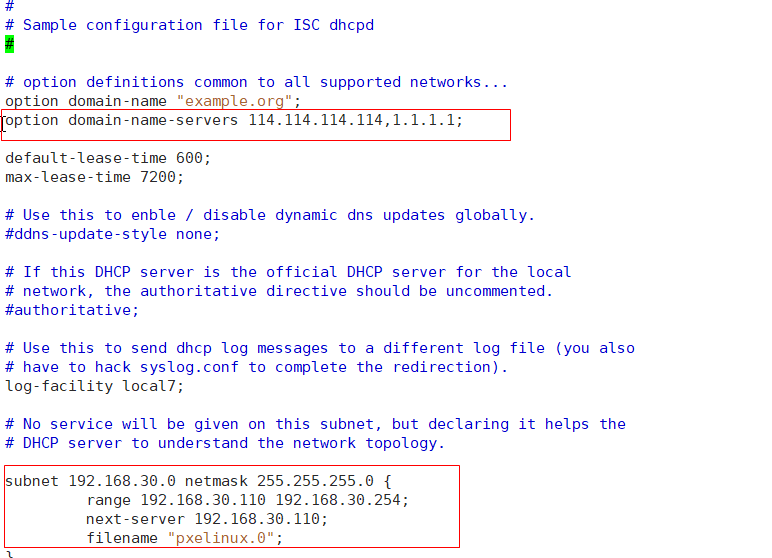

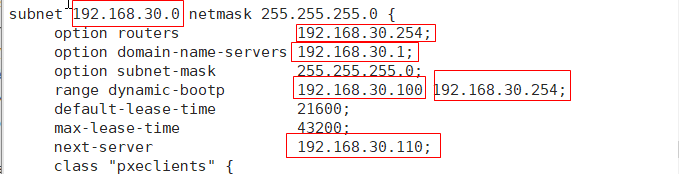

　　　　　　/etc/dhcp/dhcpd.conf --> /etc/rc.d/init.d/dhcpd

　　　　　　/etc/dhcp/dhcpd6.conf--> /etc/rc.d/init.d/dhcpd6

　　　 /usr/sbin/dhcrelay

　　　　　 /etc/rc.d/init.d/dhcrelay

　　　　dhcp server:67/udp

　　　　dhcp client: 68/udp

　　　　dhcpv6 client:546/udp

3 Dhcp client

　　　 dhclient

　　　 自动获取的IP信息： /var/lib/dhclient

♦ DHCP配置文件

　　dhcpd.conf: 帮助参考：man 5 dhcpd.conf

全局配置

subnet {

...

}

host {

}

　　地址分配记录: /var/lib/dhcpd/dhcpd.leases

　　 其它配置选项：

　　　　filename: 指明引导文件名称

　　　　next-server：提供引导文件的服务器IP地址

　　示例：

　　　　filename "pxelinux.0";

　　　　next-server 192.168.100.100;

　　检查语法 service dhcpd configtest

♦ dhcpd.conf示例

　　 option domain-name "magedu.com";

　　 option domain-name-servers 192.168.0.1,8.8.8.8;

　　default-lease-time 86400;

　　max-lease-time 86400;

　　subnet 192.168.100.0 netmask 255.255.255.0 {

　　　　range 192.168.100.1 192.168.100.200;

　　　　option routers 192.168.100.1;

　　}





PXE介绍

PXE： Preboot Excution Environment 预启动执行环境 Intel公司研发 基于Client/Server的网络模式，支持远程主机通过网络从远端服务器下载 映像，并由此支持通过网络启动操作系统 PXE可以引导和安装Windows,linux等多种操作系统



pxe工作原理

1. 1：Client向PXE Server上的DHCP发送IP地址请求消息，DHCP检测Client是否合法（主要是检测Client的网卡MAC地址），如果合法则返回Client的IP地址，同时将启动文件pxelinux.0的位置信息一并传送给Client
2. :2：Client向PXE Server上的TFTP发送获取pxelinux.0请求消息，TFTP接收到消息之后再向Client发送pxelinux.0大小信息，试探Client是否满意，当TFTP收到Client发回的同意大小信息之后，正式向Client发送pxelinux.0
3. Client执行接收到的pxelinux.0文件
4. Client向TFTP Server发送针对本机的配置信息文件（在TFTP 服务的pxelinux.cfg目录下），TFTP将配置文发回Client，继而Client根据配置文件执行后续操作。
5. Client向TFTP发送Linux内核请求信息，TFTP接收到消息之后将内核文件发送给Client
6. Client向TFTP发送根文件请求信息，TFTP接收到消息之后返回Linux根文件系统
7. Client启动Linux内核
8. Client下载安装源文件，读取自动化安装脚本



PXE自动化安装CentOS 7

pxe+dhcpd+tftp-server+httpd （实现基于网络的自动化安装）

一：安装前准备：

关闭selinux

1. 永久有效

修改 /etc/selinux/config 文件中的 SELINUX="" 为 disabled ，然后重启。

2. 即时生效

setenforce 0

 关闭防火墙

1. 永久性生效

开启：chkconfig iptables on

关闭：chkconfig iptables off

2. 即时生效，重启后失效

开启：service iptables start

关闭：service iptables stop

[root@centos7 ~]# systemctl stop firewalld

3:[root@centos6 ~]# ntpdate 192.168.0.1同步时间

二：安装软件包 :

httpd---tftp-server--- dhcp ---syslinux（相当于grub用来引导程序）--- system-config-kickstart

[root@centos7 ~]# yum install httpd tftp-server dhcp syslinux

三：配置文件共享服务： yum仓库路径

[root@centos7 ~]# systemctl enable httpd

[root@centos7 ~]# systemctl start httpd

[root@centos7 ~]# cd /var/www/html/

[root@centos7 /var/www/html]# mkdir -pv centos/7/os/x8_64/

[root@centos7 /var/www/html]# mount /dev/sr0 centos/7/os/x8_64/

四：准备kickstart文件（应答文件）

/var/www/html/ksdir/ks7.cfg 注意：权限

[root@centos7 /var/www/html]# mkdir ksdir

[root@centos7 ~]# mv ks7.cfg /var/www/html/ksdir/

[root@centos7 /var/www/html/ksdir]# chmod +x ks7.cfg

五：配置tftp服务 启动tftp服务

systemctl enable tftp.socket

systemctl start tftp.socket

六：配置DHCP服务

[root@centos7 ~]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

[root@centos7 ~]# vim /etc/dhcp/dhcpd.conf

log-facility local7; #记录日志级别

subnet 192.168.30.0 netmask 255.255.255.0 { #分配子网，和自己主机一个网段

range 192.168.30.110 192.168.1.254; #地址池

option domain-name-servers 114.114.114.114,1.1.1.1； #DNS

option domain-name "laowang.com"; #搜索域

option routers 192.168.30.1; #路由网关

default-lease-time 600; #默认租约时间

max-lease-time 7200; #最大租约时间

next-server 192.168.30.110; #*指向tftp服务器地址，此处指向本机

filename "pxelinux.0"; #pxe文件名，系统默认为pxelinux.0

}

systemctl enable dhcpd 开机自启动

systemctl start dhcpd

七：准备相关文件

[root@centos7 ~]# cd /var/lib/tftpboot

mkdir /var/lib/tftpboot/pxelinux.cfg/

cp /usr/share/syslinux/{pxelinux.0,menu.c32} (菜单风格)/var/lib/tftpboot/

cp /media/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/

cp /media/isolinux/isolinux.cfg（菜单） /var/lib/tftpboot/pxelinux.cfg/default

文件列表如下：

/var/lib/tftpboot/

├── initrd.img

├── menu.c32

├── pxelinux.0

├── pxelinux.cfg

│ └── default

└── vmlinuz

准备启动菜单

Vim /var/lib/tftpboot/pxelinux.cfg/default

default menu.c32

timeout 600

menu title Centos7 《大标题》

label auto

menu label ^Auto Install CentOS 7 自动安装

kernel vmlinuz

append initrd=initrd.img ks=http://http://192.168.1.12/ksdir/ks.cfg(应答文件路径)

label manual 手动安装

menu label Manual Install CentOS 7

kernel vmlinuz

append initrd=initrd.img inst.repo=http://192.168.1.12/centos/7/os/x8_64/（手动安装）

label local

menu default

menu label ^Boot from local drive

localboot 0xffff



PXE自动化安装CentOS6

一：安装前准备：关闭防火墙和SELINUX，DHCP服务器静态IP（同上）

二：安装相应软件包

[root@centos7 ~]# yum install httpd tftp-server dhcp syslinux

chkconfig tftp on

chkconfig xinetd on

chkconfig httpd on

chkconfig dhcpd on

service httpd start

service xneted start

三： 准备Yum 源和相关目录

[root@centos6 ~]# cd /var/www/html/

[root@centos6 /var/www/html]# mkdir -pv centos/6/os/x8_64/

[root@centos6 /var/www/html]# mount /dev/sr0 centos/6/os/x8_64/

四：准备kickstart文件

[root@centos7 /var/www/html]# mkdir ksdir

[root@centos7 ~]# mv ks6.cfg /var/www/html/ksdir/

注意权限：chmod 644 /var/www/html/ksdir/ ks6.cfg

五： 准备相关的启动文件

mkdir /var/lib/tftpboot/pxelinux.cfg/

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

cd /media/images/pxeboot/

cp vmlinuz initrd.img /var/lib/tftpboot

Cd /media/isolinux/

cp boot.msg vesamenu.c32 splash.jpg /var/lib/tftpboot

六： 准备启动菜单文件

cp /media/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default

vim /var/lib/tftpboot/pxelinux.cfg/default

default vesamenu.c32 指定菜单风格

#prompt 1

timeout 600

display boot.msg

menu background splash.jpg

menu title Welcome to wang CentOS 6

menu color border 0 #ffffffff #00000000

menu color sel 7 #ffffffff #ff000000

menu color title 0 #ffffffff #00000000

menu color tabmsg 0 #ffffffff #00000000

menu color unsel 0 #ffffffff #00000000

menu color hotsel 0 #ff000000 #ffffffff

menu color hotkey 7 #ffffffff #ff000000

menu color scrollbar 0 #ffffffff #00000000

label auto

menu label ^Automatic Install Centos6

kernel vmlinuz

append initrd=initrd.img ks=http://192.168.1.7/ksdir/ ks6.cfg

label manual

menu label ^Manual Install Centos

kernel vmlinuz

append initrd=initrd.img inst.repo=http://192.168.1.7/centos/6/os/x8_64/

label local

menu default

menu label Boot from ^local drive

localboot 0xffff



七：目录结构如下：

tree /var/lib/tftpboot/

/var/lib/tftpboot/

├── boot.msg

├── initrd.img

├── pxelinux.0

├── pxelinux.cfg

│ └── default

├── splash.jpg

├── vesamenu.c32

└── vmlinuz

1 directory, 7 files

八： 配置dhcp服务

cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf

vim /etc/dhcp/dhcpd.conf

option domain-name "magedu.com";

option domain-name-servers 192.168.100.1;

subnet 192.168.100.0 netmask 255.255.255.0 {

range 192.168.100.1 192.168.100.200;

option routers 192.168.100.1;

filename "pxelinux.0";

next-server 192.168.100.100;

}

service dhcpd start

obbler

快速网络安装linux操作系统的服务，支持众多的Linux发行版：Red Hat、 Fedora、CentOS、Debian、Ubuntu和SuSE，也可以支持网络安装windows ，PXE的二次封装，将多种安装参数封装到一个菜单 Python编写 提供了CLI和Web的管理形式cobbler在epel源中，安装时需要配置epel源。



一：cobbler 工作流程

client裸机配置了从网络启动后，开机后会广播包请求DHCP服务器（cobbler server）

发送其分配好的一个IP

DHCP服务器（cobbler server）收到请求后发送responese，包括其ip地址

client裸机拿到ip后再向cobbler server发送请求OS引导文件的请求

cobbler server告诉裸机OS引导文件的名字和TFTP server的ip和port

client裸机通过上面告知的TFTP server地址通信，下载引导文件

client裸机执行执行该引导文件，确定加载信息，选择要安装的os，期间会再向

cobbler server请求kickstart文件和os image

cobbler server发送请求的kickstart和os iamge

client裸机加载kickstart文件

client裸机接收os image，安装该os image

二：cobbler 介绍（蓝色字体是具体步骤）

1：安装包

cobbler 基于EPEL源 只装两包其他的包自动会安装

2;cobbler 服务集成

PXE

DHCP

rsync

Http

DNS

Kickstart

IPMI 电源管理

3:检查cobbler环境

cobbler check

三：cobbler 相关术语

1：发行版：

表示一个操作系统版本，它承载了内核和 initrd 的信息，以及内核参数等其他数据

2：配置文件：

包含一个发行版、一个 kickstart 文件以及可能的存储库，还包含更多特定的内核参数等其他数据

3：系统：

表示要配置的主机，它包含一个配置文件或一个镜像，还包含 IP 和 MAC 地址、电源

管理（地址、凭据、类型）以及更为专业的数据等信息

4：存储库：

保存一个 yum 或 rsync 存储库的镜像信息

5：镜像：

可替换一个包含不属于此类别的文件的发行版对象（例如，无法分为内核和 initrd 的对象）

四：cobbler 各种配置目录说明

1：安装：yum install cobbler dhcp

2：配置文件目录 /etc/cobbler

/etc/cobbler/settings : cobbler 主配置文件

/etc/cobbler/iso/: iso模板配置文件

/etc/cobbler/pxe: pxe模板文件

/etc/cobbler/power: 电源配置文件

/etc/cobbler/user.conf: web服务授权配置文件

/etc/cobbler/users.digest: web访问的用户名密码配置文件

/etc/cobbler/dhcp.template : dhcp服务器的的配置末班

/etc/cobbler/dnsmasq.template : dns服务器的配置模板

/etc/cobbler/tftpd.template : tftp服务的配置模板

/etc/cobbler/modules.conf : 模块的配置文件

五：cobbler 目录介绍

1：数据目录

/var/lib/cobbler/config/: 用于存放distros，system，profiles 等信息配置文件

/var/lib/cobbler/triggers/: 用于存放用户定义的cobbler命令

/var/lib/cobbler/kickstart/: 默认存放kickstart文件

/var/lib/cobbler/loaders/: 存放各种引导程序

2：镜像目录

/var/www/cobbler/ks_mirror/: 导入的发行版系统的所有数据

/var/www/cobbler/images/ : 导入发行版的kernel和initrd镜像用于远程网络启动

/var/www/cobbler/repo_mirror/: yum 仓库存储目录

3：日志目录

/var/log/cobbler/installing: 客户端安装日志

/var/log/cobbler/cobbler.log : cobbler日志

六：cobbler 命令介绍

cobbler commands介绍

cobbler check 核对当前设置是否有问题

cobbler list 列出所有的cobbler元素

cobbler report 列出元素的详细信息

cobbler sync 同步配置到数据目录,更改配置最好都要执行下

cobbler reposync 同步yum仓库

cobbler distro 查看导入的发行版系统信息

cobbler system 查看添加的系统信息

cobbler profile 查看配置信息

七：cobbler 重要的参数

/etc/cobbler/settings中重要的参数设置

default_password_crypted: "$1$gEc7ilpP$pg5iSOj/mlxTxEslhRvyp/"

manage_dhcp：1

manage_tftpd：1

pxe_just_once：1

next_server：< tftp服务器的 IP 地址>

server：<cobbler服务器的 IP 地址>

八：

九：cobbler 报错解决

执行Cobbler check报错解决方式

1：修改/etc/cobbler/settings文件中的server参数的值为提供cobbler服务的主机相应的IP地址或主机名

2：修改/etc/cobbler/settings文件中的next_server参数的值为提供PXE服务的主机相应的IP地址

3：如果当前节点可以访问互联网，执行“cobbler get-loaders”命令即可；否则，

需要安装syslinux程序包，而后复制/usr/share/syslinux/{pxelinux.0,memu.c32}

等文件至/var/lib/cobbler/loaders/目录中

4：执行“chkconfig rsync on”命令即可

5：执行“openssl passwd -1 生成密码，并用其替换/etc/cobbler/settings文件 default_password_crypted参数的值

十：cobbler 相关管理

1：下载启动菜单：

联网：cobbler get-loaders

不联网：cp /usr/share/syslinux/{pxelinux.0,menu.c32} /var/lib/tftpboot

2：管理distro

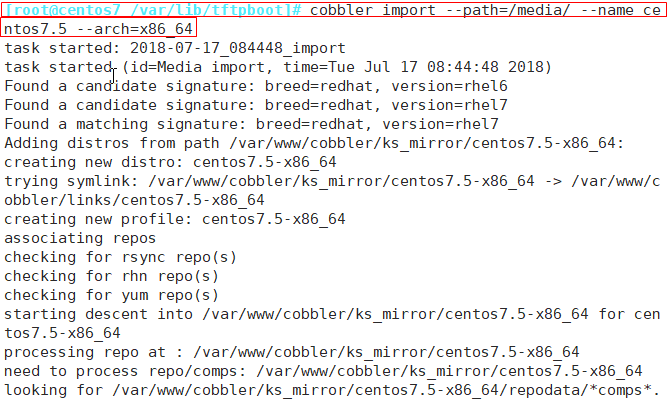

cobbler import --name=centos-6.9-x86_64 --path=/media/cdrom --arch=x86_64

3：管理profile

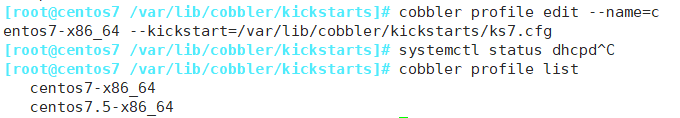

cobbler profile add --name=centos-6.9-x86_64-basic

--distro=centos-6.9-x86_64 --kickstart= /var/lib/cobbler/kickstarts/centos-6.9-x86_64.cfg

十一：cobbler 命令

1：查看profiles

cobbler profile list

2：查看引导文件

cat /var/lib/tftpboot/pxelinux.cfg/default

3：同步cobbler配置

cobbler sync

4：多系统引导方案

cobbler import --name=CentOS-7-x86_64 --path=/media/cdrom

cobbler distro list

cobbler profile list

cobbler sync

十二：cobbler 实现步骤

1：安装包，并设置服务

2：检查配置

3：根据上面提示修改配置

4：下载启动相关文件菜单

5：配置DHCP服务

6：分别导入centos的安装源,并查看

7：准备kickstart文件并导入cobbler

8：测试

十三：cobbler的web管理实现

1：cobbler-web

提供cobbler的基于web管理界面，epel源

yum install cobbler-web

2：认证方式

认证方法配置文件：/etc/cobbler/modules.conf

支持多种认证方法：

authn_configfile

authn_pam

3：使用authn_configfile模块认证cobbler_web用户

vim /etc/cobbler/modules.conf

[authentication]

module=authn_configfile

创建其认证文件/etc/cobbler/users.digest，并添加所需的用户

htdigest -c /etc/cobbler/users.digest Cobbler admin

注意:添加第一个用户时,使用“-c”选项，后续添加其他用户时不要再使用，cobbler_web的realm只 能为Cobbler

4：使用authn_pam模块认证cobbler_web用户

vim /etc/cobbler/modules.conf

[authentication]

module = authn_pam

创建cobbler用户：useradd cobbler

vim /etc/cobbler/users.conf

[admins]

admin = "cobbler“

5：Web访问cobbler

重启cobblerd服务

通过https://cobblerserver/cobbler_web访问



cobbler安装的具体步骤：

1：安装：yum install cobbler dhcp

[root@centos7 ~]## yum -y install cobbler dhcp 装包

[root@centos7 ~]## systemctl start cobblerd 启动服务

[root@centos7 ~]## systemctl status cobblerd 查看服务是否已经运行

需要手动启动相关的服务

[root@centos7 /var/lib/tftpboot]# systemctl start httpd（80） tftp（69）

2：cobbler check 用此命令列出菜单照做运行cobbler check根据提示排错

以下在[root@centos7 /var/lib/tftpboot]# vim /etc/cobbler/settings文件中修改

（1）server: 192.168.30.110 第384行，改为自己的ip地址

systemctl restart cobblerd 每次修改完此配置文件都要重启服务

（2）next_server（那个是tftp服务器）: 192.168.30.110 第272行，改为自己的ip地址

（3）启动tftp服务systemctl start ftfpd

(4) [root@centos7 /var/lib/tftpboot]# cobbler get-loaders 用此命令会自动在网上下载相关的文件

（5）用cobbler sync 同步 ，把下载的相关文件同步到 /var/lib/tftpboot 下

（6）[root@centos7 /var/lib/tftpboot]# tree.

├── boot

│   └── grub

│   └── menu.lst

├── etc

├── grub

│   ├── efidefault

│   ├── grub-x86_64.efi

│   ├── grub-x86.efi

│   └── images -> ../images

├── images

├── images2

├── memdisk

├── menu.c32

├── ppc

├── pxelinux.0

├── pxelinux.cfg

│   └── default

├── s390x

│   └── profile_list

└── yaboot

（7）修改文件中的默认口令 第101行 $1:md5的加密算法，$6:sh512加密算法

[root@centos7 ~]# openssl passwd -1（使用md5加密算法）

Password:

Verifying - Password:

$1$KsFkUTOo$z3LQU7SdDqQNfQPegBkqa1（替换文件中的默认口令）

（

配置DHCP

vim /etc/cobbler/dhcp.template将dhcp更改为ip相同的网段，设置范围等参数

8）：manage_dhcp: 1 第242行，0改为1

（9）:vim /etc/cobbler/dhcp.template 修改第22-25行的ip就好了这样就不同在配DHCP服务

3:[root@centos7 /var/lib/tftpboot]# cobbler sync

最终参考模板自动的生成真正的cat /etc/dhcp/dhcpd.conf 配置文件

.启动服务

systemctl start dhcpd

4：导入7的系统：

导入镜像文件

cobbler import --path=/media/ --name centos7 --arch=x86_64

导完系统后悔自动生成一个最小化安装的ks文件cobbler profile list可以看到

查看导入的发行版系统信息和配置信息

cobbler distro list

cobbler profile list

5： 生成KS文件

更改ks文件中的URL路径，改为$tree，cobbler会自动识别

把ks文件移动到cobbler的ks目录中

mv ks7..cfg /var/lib/cobbler/kickstarts/

把ks文件指定到启动项中

cobbler profile edit --name=centos7-x86_64 --kickstart=/var/lib/cobbler/kickstarts/ks7.cfg

也可以根据需求添加多个镜像，写多个KS文件导入

6：搭建完成，测试一下















来源：oschina

链接：https://my.oschina.net/u/4367968/blog/3903459
