产品简介

GR3399卡片电脑是基于瑞芯微(ROCKCHIP)的RK3399( 六核64位)芯片的产品平台。GR3399卡片电脑采用国内优秀芯片厂商瑞芯微(ROCKCHIP)的六核64位“服务器级”处理器RK3399;RK3399使用了双“服务器级”核Cortex-A72 + 四核Cortex-A53的大小架构,主频高达2.0GHz,新的内核相比以前的A15/A17/A57核心设计可以提供高达100%的性能提升。



集成ARM Mali-T860 MP4图形处理器,支持OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,Directx11,AFBC(帧缓冲压缩),如此强大的GPU可以应用到计算机视觉、机器学习、4K 3D渲染等许多实际应用中,更能支持H.265 HEVC和VP9、H.265编码,4K HDR。 拥有双MIPI-CSI接口和双ISP,PCIe,USB3.0,USB2.0,TypeC等丰富接口。



GR3399卡片电脑除了采用性能强大的RK3399外,还配备了2GB/4GB DDR3,8GB/16GB/32GB eMMC高速存储器,独立的电源管理系统,强大的网络扩展能力,丰富的显示接口,支持Android7.1,linux,debian等操作系统,性能和体验得到极致的发挥。GR3399卡片电脑PCB 采用 8 层沉金工艺设计,具有最佳的电气特性和抗干扰特性,工作稳定可靠。120mm*88mm的尺寸,仅为两张名片的大小,良好的尺寸,便于用在各种应用场合。



Gbox3399卡片电脑尺寸:120mm * 88mm



特性参数

结构参数
  • 外观:一体板形式
  • 尺寸:120mm*88mm;
  • 板层:8 层
系统配置
  • CPU:Rockchip RK3399
  • 主频:Cortex A53 四核 1.4GHz + 双核A72(2GHz)
  • 内存:标配 2GB,可定制 4GB
  • 存储器:4GB/8GB/16GB/32GB emmc 可选,标配 8GB
  • 电源 IC:RK808,支持动态调频;
  • 图形和视频处理器:Mali-T860 MP4,四核GPU,支持OpenGL ES 1.1/2.0/3.0/3.1, Openvg1.1,OpenCL,Directx11 支持4K VP9 和 4K 10bits H265/H.264视频解码,可达60 fps 1080P多格式视频解码 1080P视频解码,支持H.264,VP8格式
电气特性
  • 输入电压:12V/2A
  • 输出电压:12V,5V,3.3V
  • 储存温度:-30~80度
  • 工作温度:-20~70 度

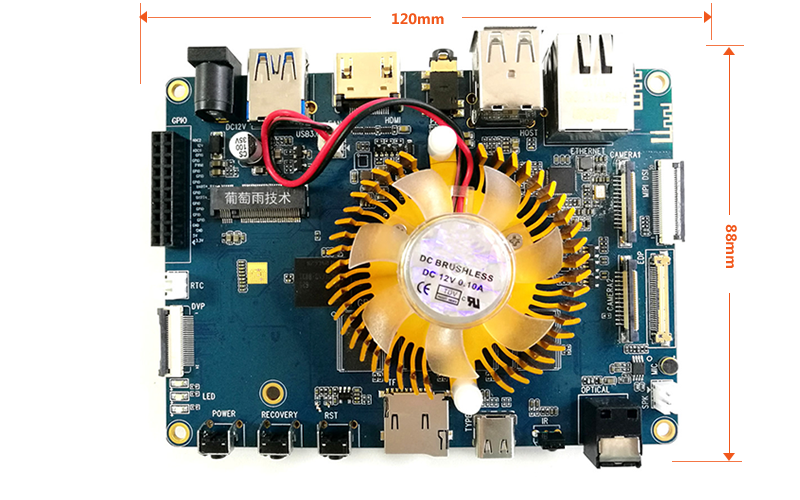

卡片电脑尺寸大小


卡片电脑尺寸大小


卡片电脑接口图1


卡片电脑接口图1



卡片电脑接口图2


卡片电脑接口图2




规格参数

硬件接口正面1
  • 【1】CPU:RK3399,Cortex A53 四核 1.4GHz + 双核A72(2GHz)
  • 【2】内存:DDR 2GB,可兼容4GB    [标配 2GB,可定制 4GB]
  • 【3】存储器:8GB,EMMC   [标配 8GB,可定制 16GB/32GB]
  • 【4】风扇供电接口:12V输出;

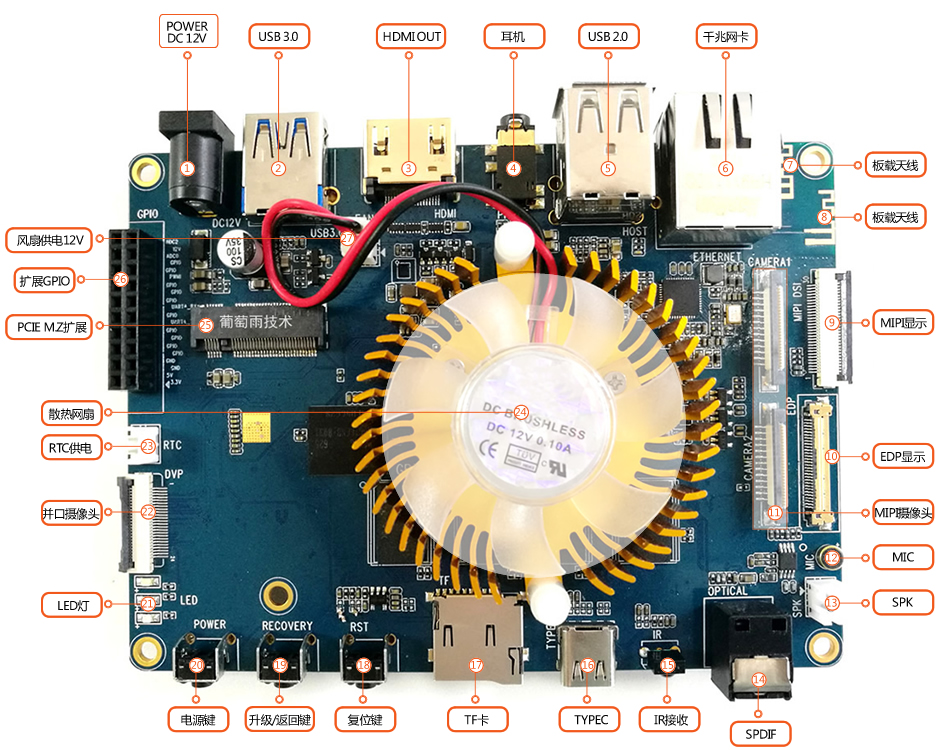

硬件接口正面2
  • 【1】POWER:DC 12V输入供电
  • 【2】USB3.0:USB3.0接口
  • 【3】HDMI OUT:HDMI输出
  • 【4】耳机:音频耳机输出;
  • 【5】USB2.0 * 2:USB2.0双层座子;
  • 【6】RJ45:千兆网卡接口;
  • 【7】板载天线:WIFI/BT板载天线;
  • 【8】板载天线:WIFI/BT板载天线;
  • 【9】MIPI DSI:MIPI显示接口;
  • 【10】EDP:EDP显示接口;
  • 【11】MIPI CSI:MIPI摄像头接口;
  • 【12】MIC:音频录音接口;
  • 【13】SPK:音频喇叭接口;
  • 【14】SPDIF:音频光纤接口;
  • 【15】IR接收:红外接收;
  • 【16】TYPEC:TypeC接口,用于升级调试;
  • 【17】TF卡:TF卡槽;
  • 【18】RST:复位键;
  • 【19】RECOVERY:升级/返回键;
  • 【20】POWER键:电源键;
  • 【21】LED灯:LED灯;
  • 【22】并口摄像头:并口摄像头接口;
  • 【23】RTC供电:RTC供电座子;
  • 【24】散热风扇:散热风扇;
  • 【25】PCIE M.2扩展:PCIE M.2扩展口,用于接硬盘等;;
  • 【26】扩展GPIO:GPIO扩展座子;
  • 【27】风扇供电接口:12V输出;;

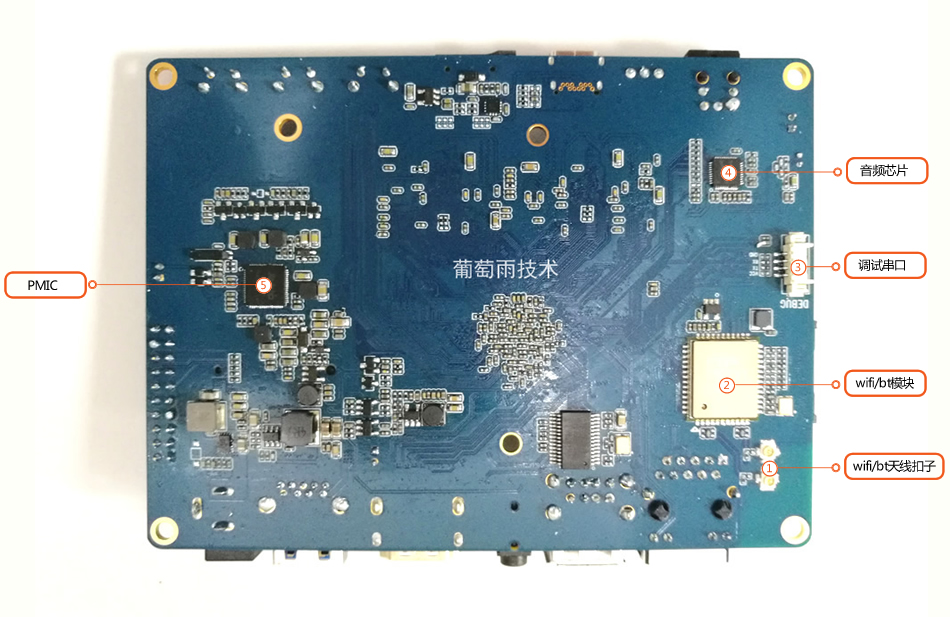

硬件接口反面
  • 【1】WIFI/BT天线扣子:可用于外接WIFI/BT天线
  • 【2】WIFI/BT模块:WIFI/BT模块AP6354
  • 【3】调试串口:调试串口
  • 【4】音频芯片:音频芯片ALC5651;
  • 【5】PMIC:电源管理芯片
其它
  • 系统支持:Android7.1,linux,debian等系统
应用范围
  • VR、TV-BOX、笔记本、车机、通信领域,RK3399以丰富的扩展性可应用涵盖工业及消费领域各类终端,包括智能家电、广告机/一体机、金融POS机、车载控制终端、瘦客户机、VOIP视频会议、安防/监控/警务及IoT物联网领域。
