微机原理与接口技术笔记(二)

[TOC]

上一篇笔记:https://www.cnblogs.com/Tony100K/p/11653755.html

转移类指令

JMP Label 段内直接转移
MOV BX,1200H JMP BX执行完之后 IP=1200H了
MOV BX,1200
JMP WORD PTR[BX]段内间接转移,1200和1201这两个单元送给了IP
段间转移也是32位 JMP FAR Label

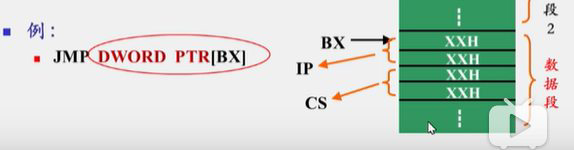

间接转移 JMP DWORD PTR[BX] DWORD指32位
低地址送IP,高地址送CS

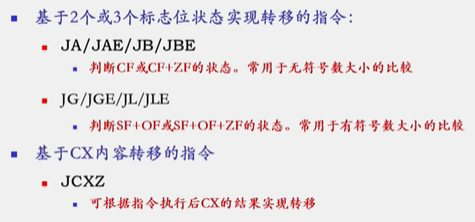

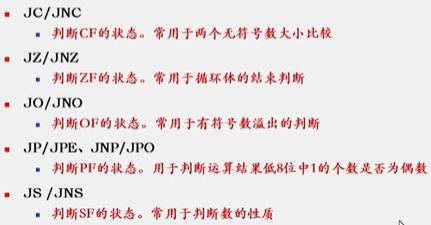

条件转移范围只有 -128到127

统计内存数据段中以TABLE为首地址的100个8位带符号数中的正数\负数和零的个数

START: XOR AL,AL
	   MOV PLUS,AL
	   MOV MINUS,AL
	   MOV ZERO,AL
	   LEA SI,TABLE
	   MOV CX,100
CHECK: LODSB
	   OR AL,AL
	   JS X1
	   JS X2
	   INC PLUS
	   JMP NEXT
X1:    INC MINUS
	   JMP NEXT
X2:    INC ZERO
NEXT:  DEC CX
	   JNZ CHECK
	   HLT

循环控制指令

范围也非常小是-128-127的
循环次数CX
无条件循环LOOP 只要CX不等于0
LOOPZ CX不等于0,ZF等于1继续循环
LOOPNZ CX不等于0,ZF等于0继续
在以DATA为首地址的内存数据段中,存放有200个16位有符号数,找出其中最大和最小的符号数,并分别放在MAX和MIN为首的内存单元中

START: LEA SI,DATA
	   MOV CX,200
	   CLD
	   LODSW
	   MOV MAX,AX
	   MOV MIN,AX
	   DEC CX
NEXT:  LODSW
	   CMP AX,MAX
	   JG LARGE
	   CMP AX,MIN
	   JL SMALL
	   JMP GOON
LARGE: MOV MAX,AX
       JMP GOON
SMALL: MOV MIN,AX
GOON:  LOOP NEXT
	   HLT

过程调用指令

段内调用
CALL TIMER
CALL WORD PTR[SI]
SI后的两位送给IP
段间调用
CALL FAR TIMER
CALL DWORD PTR[SI]
RET 返回指令,子程序的最后一条指令必须是RET

中断控制指令

是一个远过程调用,需要记录FLAGS

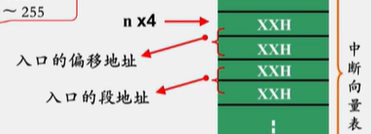

INT n之后n*4就是存放中断服务子程序入口地址的单元偏移地址
*

执行过程

FLAGS压栈
INT 指令的下一条指令的CS\IP压栈
n*4得到存放中断向量的地址
将中断向量送给CS IP
转入中断服务程序

处理器控制指令

标志位操作

CLC 清零标志位
STC 置1标志位
CMC 取反C
CLD
STD
CLI 关中断
STI IF置1 开中断

汇编语言源程序

过程

输入汇编语言源程序 .ASM
汇编 .OBJ
链接 .EXE
调试最终环境

语句类型

指令性语句 CPU执行的语句
指示性语句不执行告诉汇编程序定义了多大内存等作用

格式

[标号:][前缀]助记符[操作数],[操作数][;注释]
伪指令助记符操作数[,操作数,...][;注释]

常量

数字常量
字符串常量 'ABCD' 汇编时被译成对应的ASC码

变量内存单元的符号地址

段值变量所在的段地址
偏移量变量所指单元的偏移地址
类型

表达式

算术逻辑关系运算

取值运算符

OFFSET 获得变量或者标号的偏移地址
SEG 获得变量或者标号的段地址

MOV AX,SEG 去变量的段地址送给DS
MOV DS,AX
MOV BX,OFFSET DATA 取变量的偏移地址送给BX

属性运算符

MOV BYTR PTR[BX],12H 字节12H
MOV WORD PTR[BX],12H 字0012H

伪指令

作用

定义变量
分配存储器
定义逻辑段
指示程序开始和结束
定义过程

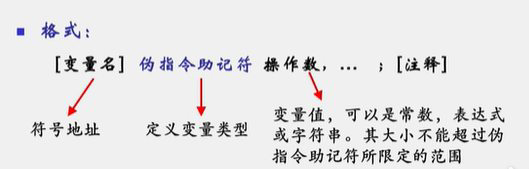

数据定义伪指令

指令助记符	大小
DB	1字节
DW	1字
DD	2字
DQ	4字
DT	10字

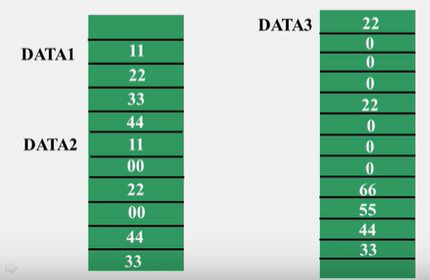

$$ \begin{array}{l}{\text { DATAI DB } 11 \mathrm{H} \text { , 22 H, 33H, 44H }} \ {\text { DATA2 DW } 11 \mathrm{H}, 22 \mathrm{H}, 3344 \mathrm{H}} \ {\text { DATA3 DD } 11 \mathrm{H}^{*} 2,22 \mathrm{H}, 33445566 \mathrm{H}}\end{array} $$

第二行的11H就相当于0011H 第三行的22H就是00000011H

注意高位对应高地址

DATA1 DB 'ABCD',66H 注意'ABCD'是四个变量

重复操作符

为一个区域各单元设置相同的初值 M1 DB 10 DUP(0) 定以一个以M1为首地址的10个字节单元,并且每个字节单元的初值都是0

MEM1 DB 34H,'A',?(问号表示一个随机数,占1个字节单元) DW 20 DUP(?) 40个单元的随机值

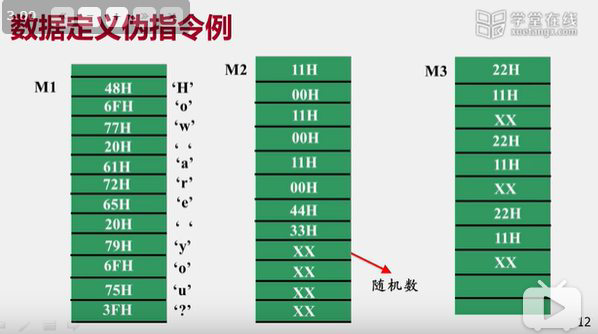

$$ \begin{array}{l}{\text { M1 DB 'How are you?" }} \ {\begin{array}{ll}{\text { M2 DW 3 DUP(11H), 3344H }} \ {\text { DB } 4 \text { DUP ( 2 ) }} \ {\text { ( M3 DB 3 DUP (22H, 11H, ?) }}\end{array}}\end{array} $$

符号定义伪指令

EQU 用一个符号代替表达式
符号名 EQU 表达式
EQU不会占用内存空间

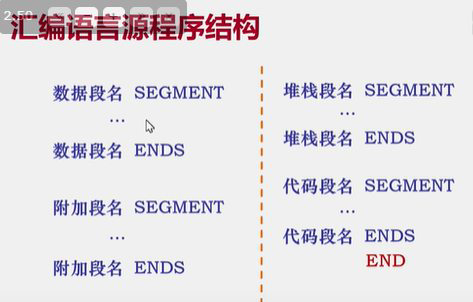

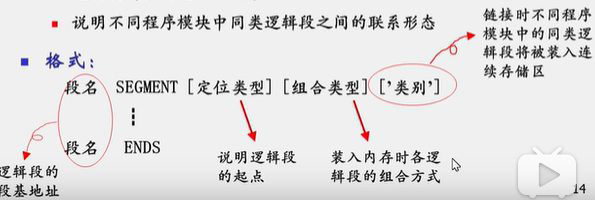

段定义伪指令

说明逻辑段的起始和结束
说明不同程序模块中同类逻辑段之间的练习形态
SEGMENT [定位类型][组合类型][类别]

ENDS

DATA SEGMENT
	MEM1 DB 11H,22H
	MEM2 DB 'HELLO'
	MEM3 DW 2 DUP (?)
DATA ENDS

段名也表示逻辑段的段地址
变量在逻辑段中的位置就代表了它的偏移地址

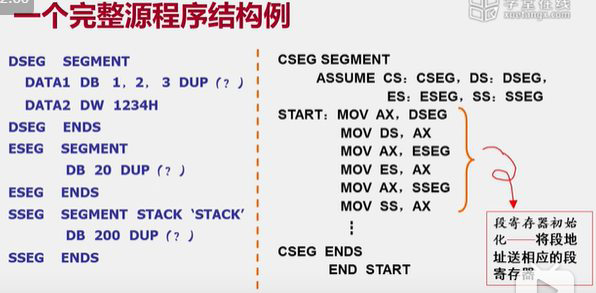

设定段寄存器伪指令

ASSUME 段寄存器名:段名

结束伪指令

END [标号]

只有代码段不需要初始化

过程定义伪指令

过程名 PROC [NEAR/FAR] (段内/段外)

RET 负责返回断点

过程名 ENDP

过程名是过程体的入口地址

DELAY PROC
	PUSH BX
	PUSH CX
	MOV BL,2
NEXT:MOV CX,4167
W10M:LOOP W10M
	 DEC BL
	 JNZ NEXT//一共循环了2*4167次
	 POP CX
	 POP BX
	 RET
DELLAY ENDP

CALL DELAY 调用延时子程序

宏定义伪指令

与过程不同,不能成为一段可以独立执行的代码,只能和源程序一起用
宏命令名 MACRO <形式参数>

ENDM

DADD MACRO X,Y,Z
	 MOV AX,X
	 MOV AX,Y
	 MOV Z,AX
	 ENDM

DADD DATA1,DATA2,SUM 来进行调用
形参和实参的位置必须一一对应

调整偏移量伪指令

ORG 表达式(要求计算结果为非负常数)

DATA SEGMENT
	ORG 1200H
	BUFF DB 1,2
DATA ENDS

这样,BUFF的偏移地址就变成了1200H

系统功能调用

BIOS 驻留在ROM的基本输入输出系统

DOS(磁盘操作系统)功能调用的基本步骤

将调用参数装入指定的寄存器
将功能号装入AH
按中断类型号调用DOS中断
检查返回参数是否正确

MOV AH,功能号 <置相应参数>

INT 21H

单字符输入

MOV AH,01
INT 21H
可以敲一下键,键在AL中
GET KEY:MOV AH,1
		INT 21H
		CMP AL,'Y'
		JZ YES
		CMP AL,'N'
		JZ NO
		JMP GET KEY

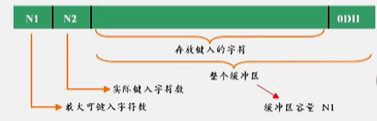

字符串输入

AH<-- 功能号10
DS:DX<---字符串在内存中的存放地址

DAT1 DB,20,?,20,DUP(?)//在数据段中定义


LEA DX,DAT1
MOV AH,0AH
INT 21H

单字符输出

```
MOV AH,2
MOV DL,41H
INT 21H
```

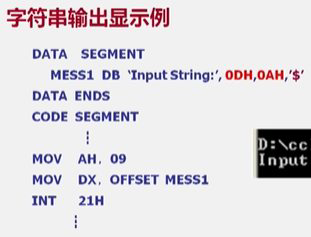

字符串输出

AH=09H
被显示的字符串必须以'$'为结束

返回操作系统功能

功能号 4CH
常用于程序结尾处
