Jenkins 配置CI/CD任务

本文演示如何通过Jenkins创建CI/CD任务，部署一整套微服务体系结构，并运行在之前搭建的mini云平台上。如果是初始尝试实践，可能需要参考 <a href="https://www.cnblogs.com/yorkwu/p/9230352.html" target="_blank">快速搭建云原生架构的实践环境</a> 和 <a href="https://www.cnblogs.com/yorkwu/p/9274474.html" target="_blank">Jhipster技术实践</a> 等相关文章。

#1 整体规划

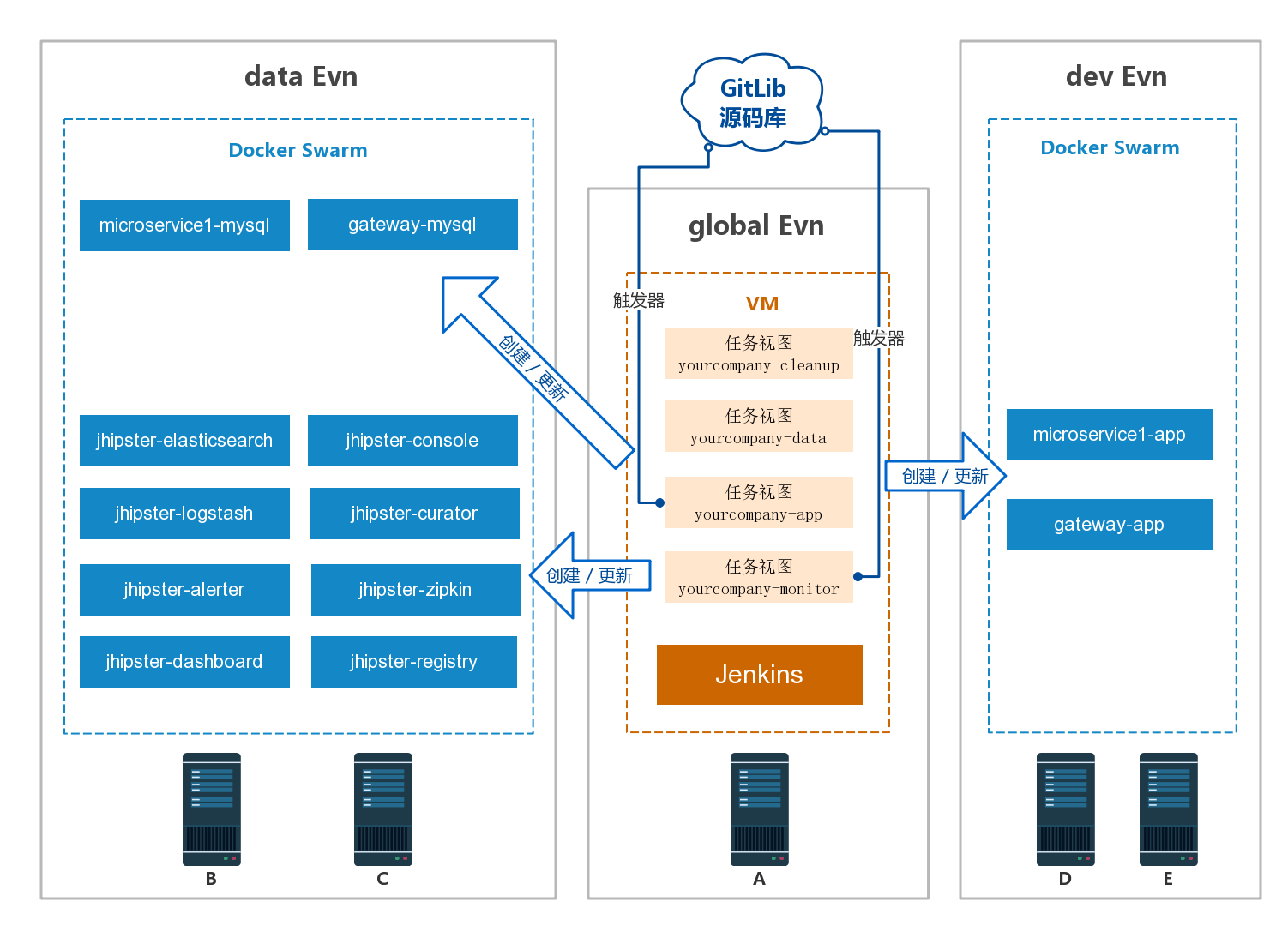

###1.1 拓扑架构

###1.2 基础设置

<table width="90%"> <tr> <th width="5%">编号</th> <th width="15%">IP</th> <th width="10%">OS</th> <th width="15%">主机名</th> <th width="10%">角色</th> <th width="10%">环境</th> <th width="35%">说明</th> </tr> <tr> <td>A</td> <td>192.168.1.101</td> <td>CentOS7.4</td> <td>ddc_node01</td> <td>Manager</td> <td>Global</td> <td>运行UCP和Jenkins的节点</td> </tr> <tr> <td>B</td> <td>192.168.1.102</td> <td>CentOS7.4</td> <td>ddc_node02</td> <td>Worker</td> <td>Global</td> <td>运行DTR的节点</td> </tr> <tr> <td>C</td> <td>192.168.1.103</td> <td>CentOS7.4</td> <td>ddc_node03</td> <td>Worker</td> <td>Data</td> <td>运行有状态服务容器的节点</td> </tr> <tr> <td>D</td> <td>192.168.1.104</td> <td>CentOS7.4</td> <td>ddc_node04</td> <td>Worker</td> <td>Dev</td> <td>运行无状态服务容器和GFS Server的节点</td> </tr> <tr> <td>E</td> <td>192.168.1.105</td> <td>CentOS7.4</td> <td>ddc_node05</td> <td>Worker</td> <td>Dev</td> <td>运行无状态服务容器和GFS Server的节点</td> </tr> </table>

###1.3 名词说明

<table width="90%"> <tr> <th width="20%">名词</th> <th width="80%">说明</th> </tr> <tr> <td>Jenkins</td> <td>DevOps工具。</td> </tr> <tr> <td>任务视图</td> <td>Jenkins任务的逻辑分组。</td> </tr> <tr> <td>GitLab源码库</td> <td>保存相关应用源码的GitLab仓库。</td> </tr> <tr> <td>Docker Swarm</td> <td>基于docker引擎的容器集群编排工具。</td> </tr> <tr> <td>应用服务</td> <td>基于Jhipster标准化的微服务项目，通过Jenkins构建为Docker镜像，并发布为Docker Swarm的Service。</td> </tr> <tr> <td>数据库服务</td> <td>基于官方的Mysql容器镜像，通过Jenkins发布为Docker Swarm的Service。</td> </tr> <tr> <td>应用监控服务</td> <td>基于Jihpster APM组件集合的容器镜像，通过Jenkins发布为Docker Swarm的Service。</td> </tr> <tr> <td>磁盘优化任务</td> <td>基于Docker API，通过Jenkins任务定时清理节点上的无效镜像和容器。</td> </tr> </table>

###1.4 任务清单一套基础微服务体系结构，包含应用服务，数据库服务，监控服务，磁盘优化服务等。

<table width="90%"> <tr> <th width="20%">任务名</th> <th width="20%">所属任务视图</th> <th width="60%">说明</th> </tr> <tr> <td>microservice1-app</td> <td>yourcompany-app</td> <td>持续部署名为microservice1-app的docker service</td> </tr> <tr> <td>microservice1-mysql</td> <td>yourcompany-database</td> <td>持续部署名为microservice1-mysql的docker service</td> </tr> <tr> <td>gateway-app</td> <td>yourcompany-app</td> <td>持续部署名为gateway-app的docker service</td> </tr> <tr> <td>gateway-mysql</td> <td>yourcompany-database</td> <td>持续部署名为gateway-mysql的docker service</td> </tr> <tr> <td>jhipster-elasticsearch</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-elasticsearch的docker service</td> </tr> <tr> <td>jhipster-logstash</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-logstash的docker service</td> </tr> <tr> <td>jhipster-console</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-console的docker service</td> </tr> <tr> <td>jhipster-dashboard</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-dashboard的docker service</td> </tr> <tr> <td>jhipster-zipkin</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-zipkin的docker service</td> </tr> <tr> <td>jhipster-alerter</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-alerter的docker service</td> </tr> <tr> <td>jhipster-curator</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-alerter的docker service</td> </tr> <tr> <td>jhipster-registry</td> <td>yourcompany-monitor</td> <td>持续部署名为jhipster-registry的docker service</td> </tr> <tr> <td>clean-disk-worker</td> <td>yourcompany-cleanup</td> <td>清理worker节点的无效image和container </td> </tr> <tr> <td>clean-disk-manager</td> <td>yourcompany-cleanup</td> <td>清理manager节点的无效image和container </td> </tr> </table>

###1.5 预先创建下面任务配置中会用到的相关资源：

#####a, 在UCP中新建一个名为microservcie1-mysql-vol的Docker存储卷；

#####b, 在UCP中新建一个名为your-overlay的Docker网络；

#####c, 在UCP中为各个节点新增标签node.type，对应值有worker和manager；

#####d, 在UCP中为各个节点新增标签node.env，对应值有data和dev；

#2 任务配置

###2.1 持续部署数据库服务的任务任务内容是部署/更新一个mysql数据库的容器，类似任务都在yourcompany-database任务视图下。以microservcie1-mysql为例：

#####a, 新建任务

任务名称输入：microservcie1-mysql；
选择构建一个自由风格的软件项目；
点击确定。

#####b, General

勾选丢弃旧的构建；
策略 - 保持构建的天数输入：7；
策略 - 保持构建的最大个数输入：10。

#####c, 源码管理选择无。

#####d, 构建点击增加构建步骤，下拉框中选择执行 shell，输入：

#!/bin/bash

if [ "$(docker service ls -f 'name=microservcie1-mysql' | grep microservcie1-mysql)" ];
then
    docker service update --image dtr.yourdomain.com/common/mysql:5 microservcie1-mysql;
    echo 'updated service for microservcie1-mysql.';
else
    docker service create --name microservcie1-mysql --replicas 1 --network name=your-overlay,alias=microservcie1-mysql --constraint node.labels.node.type==worker --constraint node.labels.node.env==data --env
MYSQL_ROOT_PASSWORD=my-secret-pw --publish 32800:3306 --mount type=volume,source=microservcie1-mysql-vol,destination=/var/lib/mysql dtr.yourdomain.com/common/mysql:5
    echo 'started service for microservcie1-mysql.';
fi

###2.2 持续部署应用服务的任务任务内容是部署/更新一个应用服务的容器，类似任务都在yourcompany-app任务视图下。以microservcie1-app为例：

#####a, 新建任务

任务名称输入：microservcie1-app；
选择构建一个maven项目；
点击确定。

#####b, General

勾选丢弃旧的构建；
策略 - 保持构建的天数输入：7；
策略 - 保持构建的最大个数输入：10；
策略 - 发布包保留天数输入：7；
策略 - 发布包最大保留#个构建输入：1。

#####c, 源码管理

选择Git；
Repositories - Repository URL输入：git@gitlab.yourdomain.com:repo/yourcompany-app.git；
Repositories - Credentials选择配置好的Jenkins凭据；如果需要新建一个凭据，请*<a href="https://www.cnblogs.com/yorkwu/p/9231101.html" target="_blank">参考这里</a>*
Branches to build - Branch Specifier (blank for 'any') 输入：refs/heads/dev，这里表示dev分支；如果是主干，输入*/master。

#####d, 构建触发器

勾选Buidl Whenever a SNAPSHOP depentency is built；
Poll SCM输入：H/15 * * * *，这表示每15分钟触发一次。

#####e, 构建环境

勾选Delete workspace before build starts；
勾选Do not build if only specified paths have changed；
（可选）勾选Invert ignore？，如果是maven多模块项目，可以通过设置忽略路径，指定编译某一个maven子模块；
（可选）Ignored paths输入：microservice1-app/**。

#####f, 构建

Root POM输入：pom.xml；
Glals and options 输入：clean -Pdev package -pl microservice1-app；如果不是maven多模块项目，不需要-pl参数；
取消勾选Enable triggering of downstream projects。

#####g, Post Steps 点击Add post-build step，下拉框中选择执行 shell，输入：

#!/bin/bash

cd microservice1-app/;
mvn -Prd dockerfile:build;
docker tag microservice1-app:1.0 dtr.yourdomain.com/app/microservice1-app:1.0;
docker rmi microservice1-app:1.0;

docker login dtr.yourdomain.com --username admin --password dtrpassword;
docker push dtr.yourdomain.com/app/microservice1-app:1.0;

if [ "$(docker service ls -f 'name=microservice1-app' | grep microservice1-app)" ];
then
    docker service update --image dtr.yourdomain.com/app/microservice1-app:1.0 microservice1-app;
    echo 'updated service for microservice1-app.';
else
    docker service create --name microservice1-app --replicas 1 --network your-overlay --constraint node.labels.node.type==worker --constraint node.labels.node.env==dev --env SPRING_PROFILES_ACTIVE=dev,zipkin,swagger --publish
8081:8081 dtr.yourdomain.com/app/microservice1-app:1.0;
    echo 'created service for microservice1-app.';
fi

###2.3 持续部署应用监控服务的任务任务内容是部署/更新一个应用监控服务的容器，类似任务都在yourcompany-monitor任务视图下。以jhipster-dashboard为例：

#####a, 新建任务

任务名称输入：jhipster-dashboard；
选择构建一个maven项目；
点击确定。

#####b, General

勾选丢弃旧的构建；
策略 - 保持构建的天数输入：7；
策略 - 保持构建的最大个数输入：10；
策略 - 发布包保留天数输入：7；
策略 - 发布包最大保留#个构建输入：1。

#####c, 源码管理

选择Git；
Repositories - Repository URL输入：git@gitlab.yourdomain.com:repo/yourcompany-monitor.git；
Repositories - Credentials选择配置好的Jenkins凭据；如果需要新建一个凭据，请*<a href="https://www.cnblogs.com/yorkwu/p/9231101.html" target="_blank">参考这里</a>*
Branches to build - Branch Specifier (blank for 'any') 输入：refs/heads/dev，这里表示dev分支；如果是主干，输入*/master。

#####d, 构建触发器

勾选Buidl Whenever a SNAPSHOP depentency is built；
Poll SCM输入：H/15 * * * *，这表示每15分钟触发一次。

#####e, 构建环境

勾选Delete workspace before build starts；
勾选Do not build if only specified paths have changed；
（可选）勾选Invert ignore？，如果是maven多模块项目，可以通过设置忽略路径，指定编译某一个maven子模块；
（可选）Ignored paths输入：jhipster-dashboard/**。

#####f, 构建

Root POM输入：pom.xml；
Glals and options 输入：clean -Pdev package -pl jhipster-dashboard；如果不是maven多模块项目，不需要-pl参数；
取消勾选Enable triggering of downstream projects。

#####g, Post Steps 点击Add post-build step，下拉框中选择执行 shell，输入：

#!/bin/bash

cd jhipster-dashboard/;
mvn -Prd dockerfile:build;
docker tag jhipster-dashboard:1.0 dtr.yourdomain.com/common/jhipster-dashboard:1.0;
docker rmi jhipster-dashboard:1.0;

docker login dtr.yourdomain.com --username admin --password dtrpassword;
docker push dtr.yourdomain.com/common/jhipster-dashboard:1.0;

if [ "$(docker service ls -f 'name=jhipster-dashboard' | grep jhipster-dashboard)" ];
then
    docker service update --image dtr.yourdomain.com/common/jhipster-dashboard:1.0 jhipster-dashboard;
    echo 'updated service for jhipster-dashboard.';
else
    docker service create --name jhipster-dashboard --network your-overlay --constraint node.labels.node.type==worker --constraint node.labels.node.env==data --replicas 1 --env SPRING_PROFILES_ACTIVE=dev --publish 8762:8762  --mount type=bind,source=/etc/localtime,destination=/etc/localtime  dtr.yourdomain.com/common/jhipster-dashboard:1.0;
    echo 'created service for jhipster-dashboard.';
fi

###2.4 定时执行磁盘优化的任务任务内容是定时执行磁盘优化的脚本命令，类似任务都在yourcompany-cleanup任务视图下。因为使用了expect，需要先安装，请*<a href="https://www.cnblogs.com/yorkwu/p/9260322.html" target="_blank">参考这里</a>* 以clean-disk-worker为例：

#####a, 新建任务

任务名称输入：clean-disk-worker；
选择构建一个自由风格的软件项目；
点击确定。

#####b, General

勾选丢弃旧的构建；
策略 - 保持构建的天数输入：7；
策略 - 保持构建的最大个数输入：10。

#####c, 源码管理选择无。

#####d, 构建触发器

勾选定时构建；
Poll SCM输入：H 5 * * *，这表示每天凌晨5点触发一次。

#####e, 构建点击增加构建步骤，下拉框中选择执行 shell，输入：

#!/usr/bin/expect

# 在192.168.1.102节点上执行
set ip 192.168.1.102
set pass yourpassword
set timeout 30
spawn ssh root@$ip
expect {
        "(yes/no)" {send "yes\r"; exp_continue}
        "password:" {send "$pass\r"}
}
expect "root@*"  {send "docker rm \$(docker ps -aq --filter \"status=exited\")\r"}
expect "root@*"  {send "docker rmi \$(docker images -f \"dangling=true\" -q)\r"}
expect "root@*"  {send "exit\r"}
expect eof

# 在192.168.1.103节点上执行
set ip 192.168.1.103
set pass yourpassword
set timeout 30
spawn ssh root@$ip
expect {
        "(yes/no)" {send "yes\r"; exp_continue}
        "password:" {send "$pass\r"}
}
expect "root@*"  {send "docker rm \$(docker ps -aq --filter \"status=exited\")\r"}
expect "root@*"  {send "docker rmi \$(docker images -f \"dangling=true\" -q)\r"}
expect "root@*"  {send "exit\r"}
expect eof

#3 任务执行

数据库任务通常初次执行后，不会定时执行，除非对数据库镜像有更新；
应用任务和应用监控任务，会在对应的GitLab源码库发生更新后触发执行；
磁盘优化任务会在设定的时间定时执行。
