Bootstrap4+MySQL前后端综合实训-Day04-PM【PowerDesigner 图形化数据库设计软件(设置依赖关系、自动增长主键、生成sql语句)、SQLyog软件(备份数据库)】

痞子三分冷 提交于 2020-11-21 11:03:53

【Bootstrap4前端框架+MySQL数据库】前后端综合实训【10天课程 博客汇总表 详细笔记】

目   录

PowerDesigner软件

5张数据表之间的依赖关系图

设置数据表的自动增长主键

设置timestrap默认值——点击standard checks,在选项卡里设置default值。

设置数据表之间的关系——Reference

创建5张数据表并生成(数据库脚本)sql语句

SQLyog数据库管理软件

修改SQL语句+成功执行(0 errors、0 warnings)

备份数据库的数据

备份数据导出的sql文件

数据表text字段

数据表主键说明

多表连接查询


PowerDesigner软件

大佬博客:PowerDesigner个人使用总结

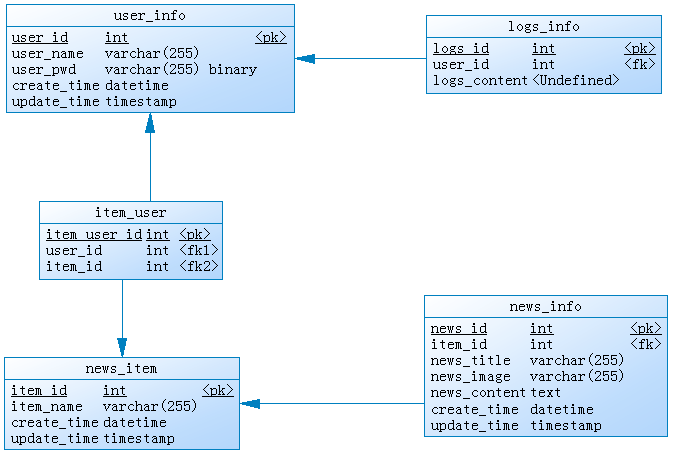

5张数据表之间的依赖关系图

多对多关系 --> 拆分数据表

不同的用户可以操作不同的栏目,多对多-->拆分数据表-->两个“一对多”

logs_info:logs_content——记录操作内容(增删改加、登录信息)。

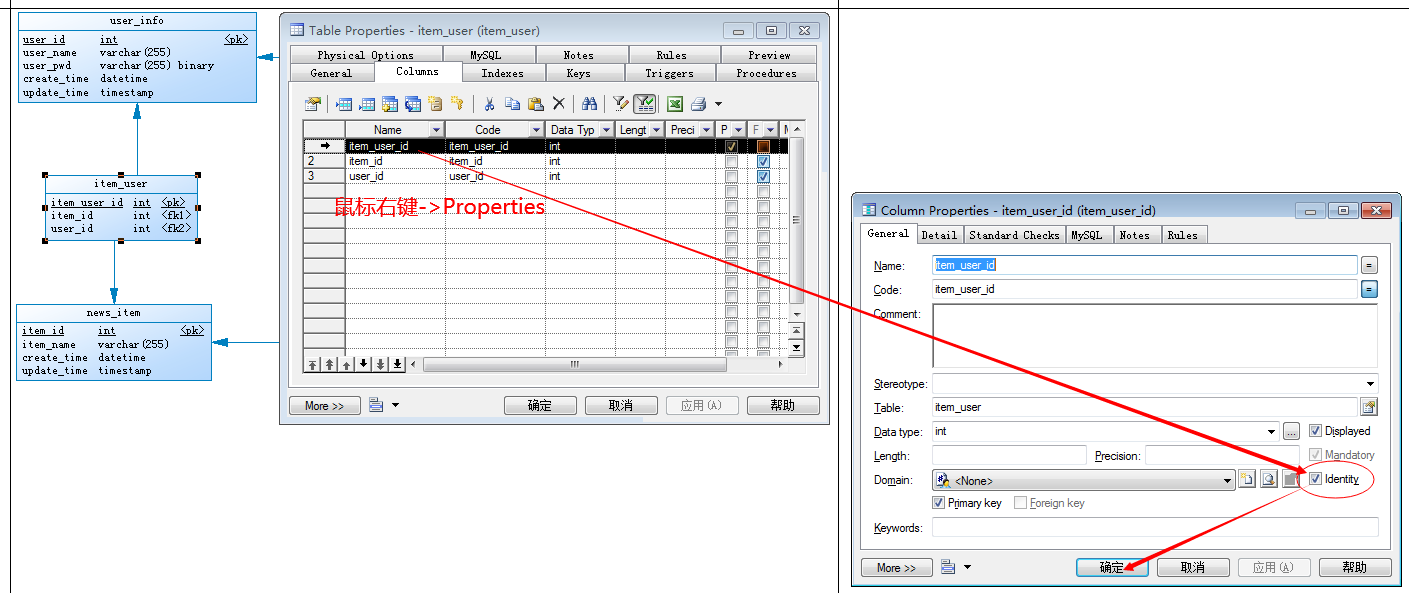

设置数据表的自动增长主键

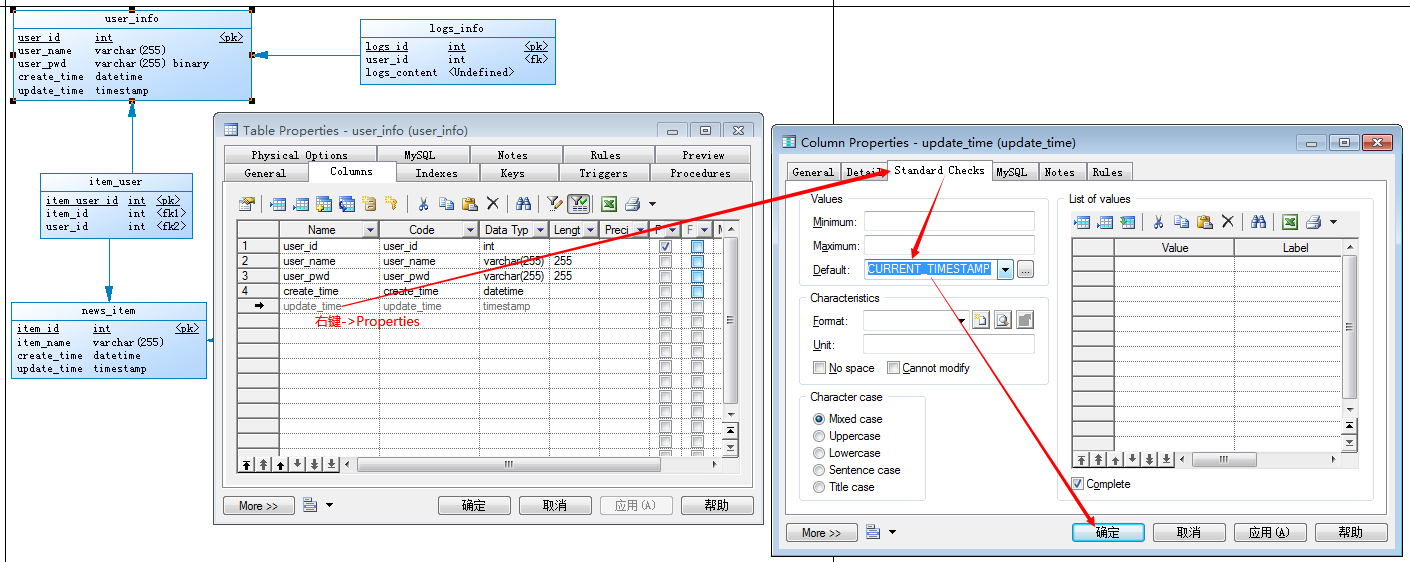

设置timestrap默认值——点击standard checks,在选项卡里设置default值。

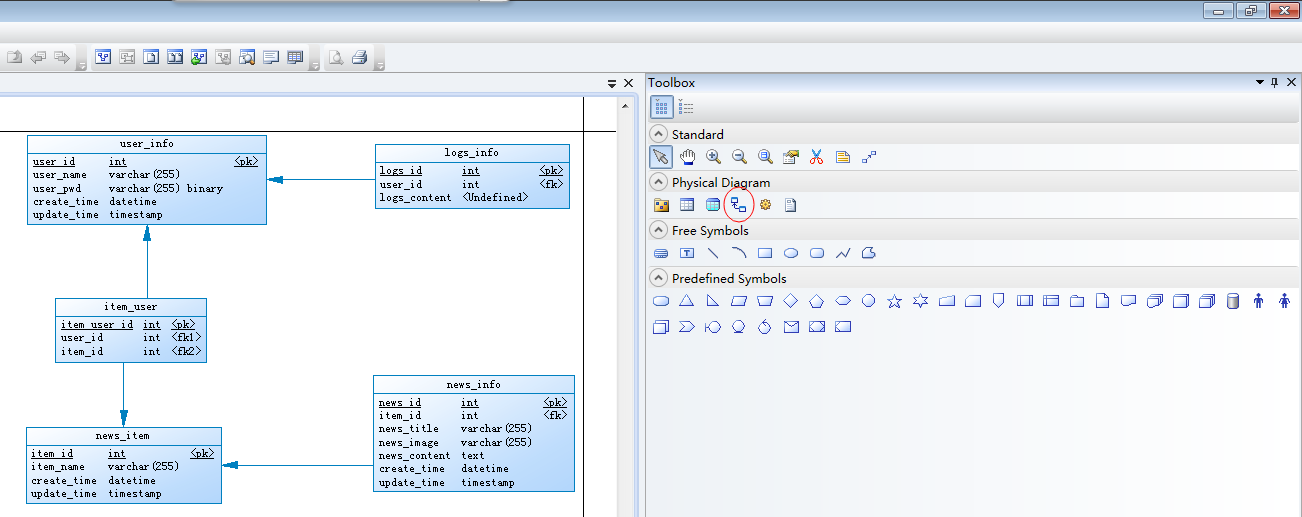

设置数据表之间的关系——Reference

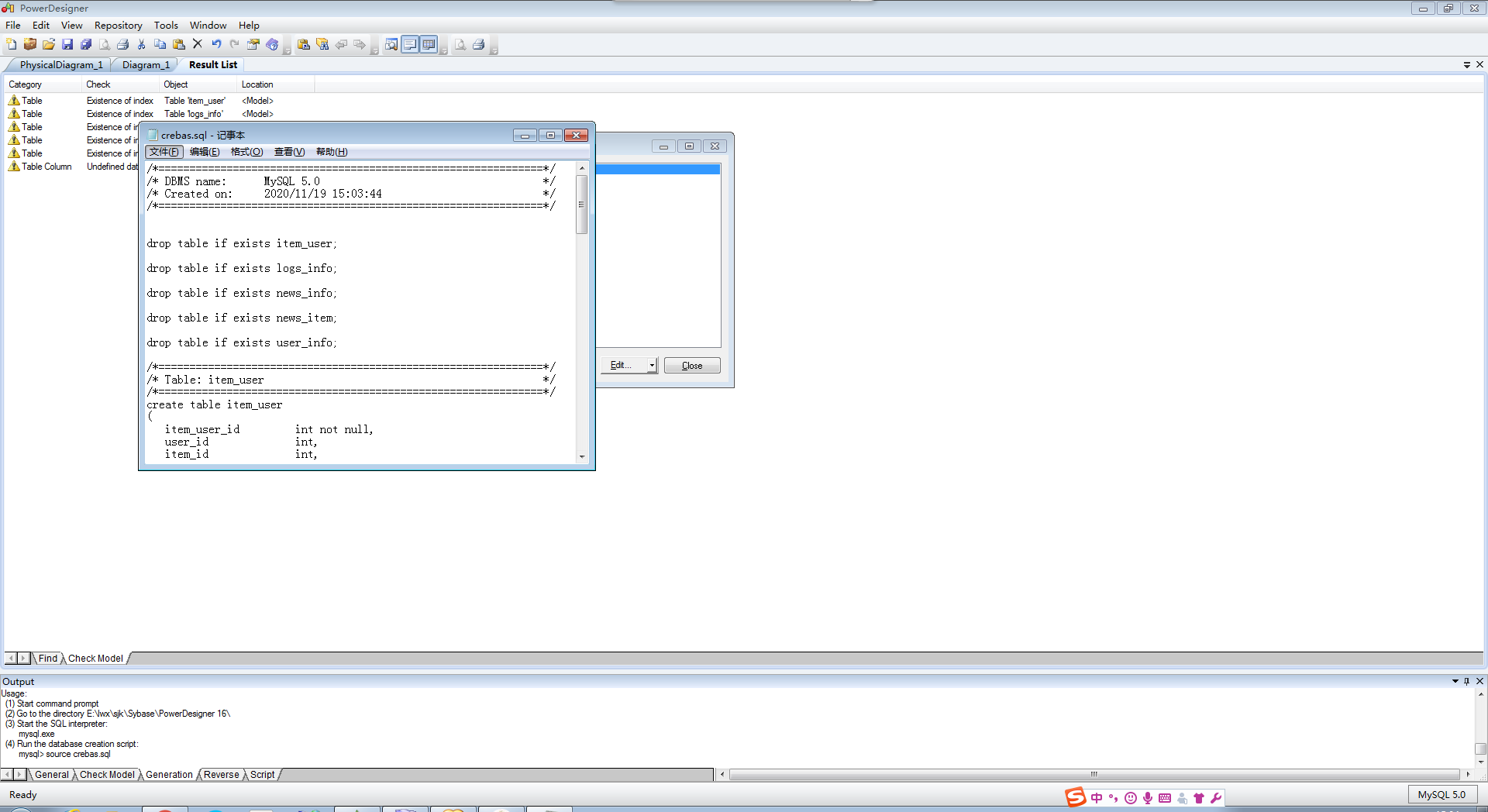

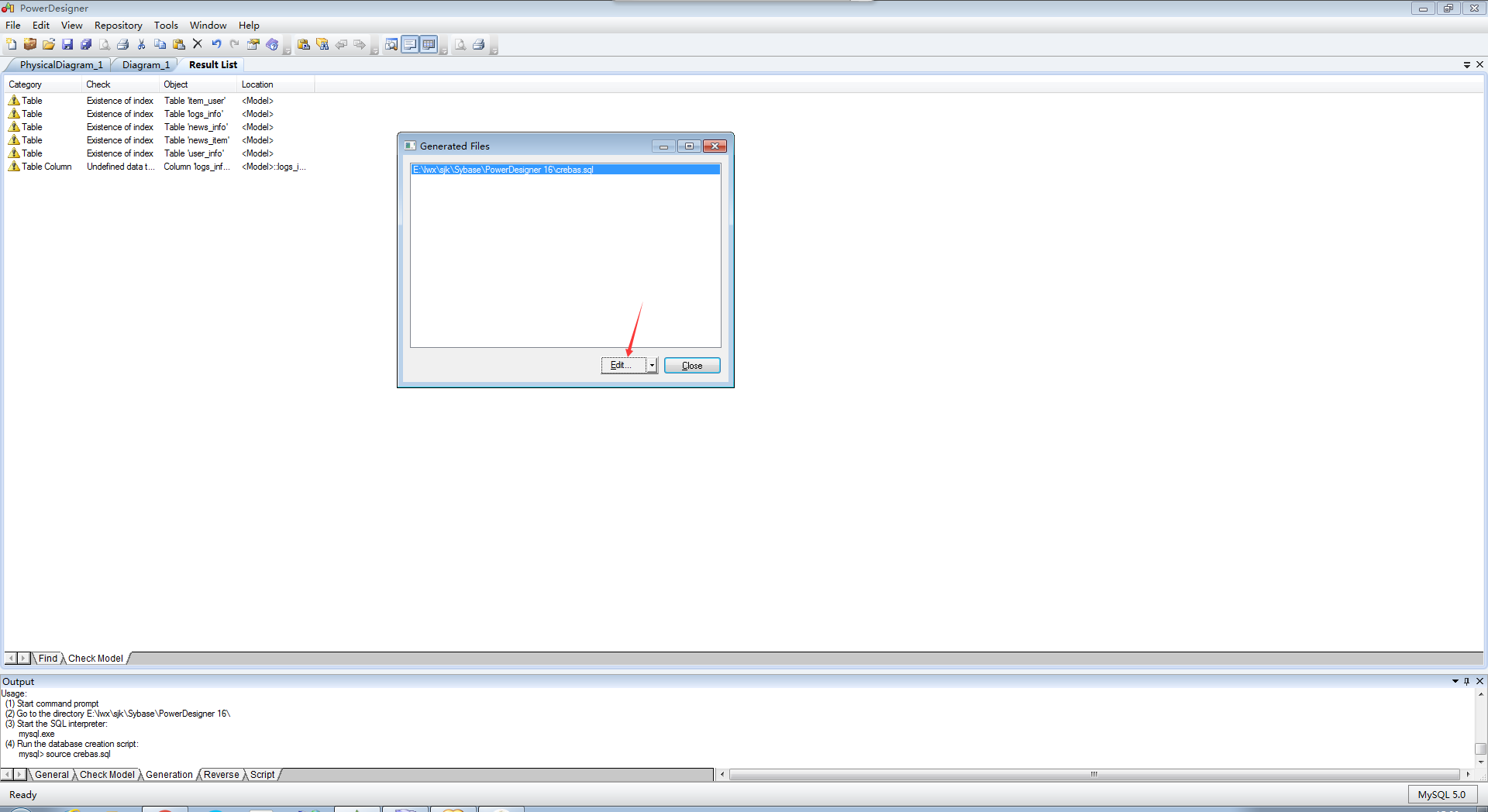

创建5张数据表并生成(数据库脚本)sql语句

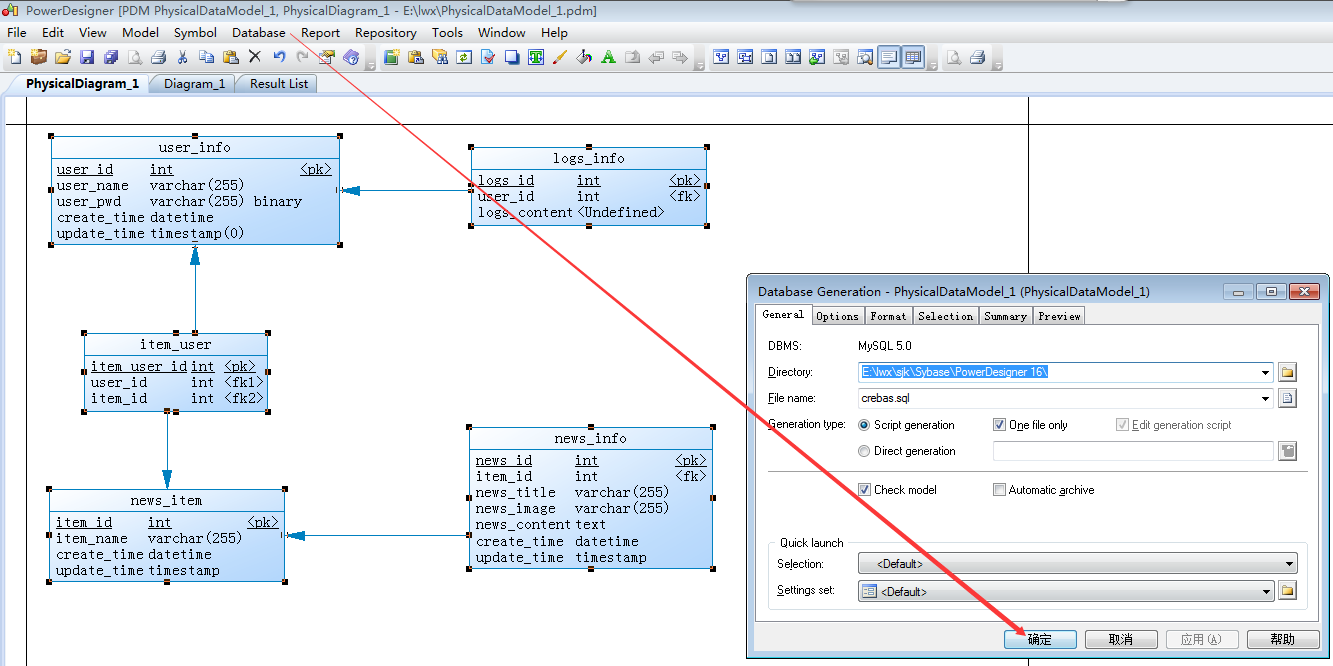

  • 操作步骤:Database -> Generate Database

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2020/11/19 15:03:44                          */
/*==============================================================*/


drop table if exists item_user;

drop table if exists logs_info;

drop table if exists news_info;

drop table if exists news_item;

drop table if exists user_info;

/*==============================================================*/
/* Table: item_user                                             */
/*==============================================================*/
create table item_user
(
   item_user_id         int not null,
   user_id              int,
   item_id              int,
   primary key (item_user_id)
);

/*==============================================================*/
/* Table: logs_info                                             */
/*==============================================================*/
create table logs_info
(
   logs_id              int not null,
   user_id              int,
   logs_content         char(10),
   primary key (logs_id)
);

/*==============================================================*/
/* Table: news_info                                             */
/*==============================================================*/
create table news_info
(
   news_id              int not null auto_increment comment '新闻主键',
   item_id              int not null,
   news_title           varchar(255) comment '新闻标题',
   news_image           varchar(255) comment '新闻图片',
   news_content         text comment '新闻内容',
   create_time          datetime comment '创建时间',
   update_time          timestamp comment '更新时间',
   primary key (news_id)
);

alter table news_info comment '新闻信息表';

/*==============================================================*/
/* Table: news_item                                             */
/*==============================================================*/
create table news_item
(
   item_id              int not null auto_increment comment '新闻栏目id',
   item_name            varchar(255) not null comment '新闻名称',
   create_time          datetime not null comment '创建时间',
   update_time          timestamp not null default CURRENT_TIMESTAMP comment '修改时间',
   primary key (item_id)
);

alter table news_item comment '新闻栏目表';

/*==============================================================*/
/* Table: user_info                                             */
/*==============================================================*/
create table user_info
(
   user_id              int not null auto_increment comment '用户主键ID',
   user_name            varchar(255) not null comment '用户名',
   user_pwd             varchar(255) binary not null comment '用户密码',
   create_time          datetime comment '创建时间',
   update_time          timestamp(0) comment '更改时间',
   primary key (user_id)
);

alter table user_info comment '用户信息表';

alter table item_user add constraint FK_Reference_2 foreign key (user_id)
      references user_info (user_id) on delete restrict on update restrict;

alter table item_user add constraint FK_Reference_3 foreign key (item_id)
      references news_item (item_id) on delete restrict on update restrict;

alter table logs_info add constraint FK_Reference_1 foreign key (user_id)
      references user_info (user_id) on delete restrict on update restrict;

alter table news_info add constraint FK_Reference_4 foreign key (item_id)
      references news_item (item_id) on delete restrict on update restrict;

SQLyog数据库管理软件

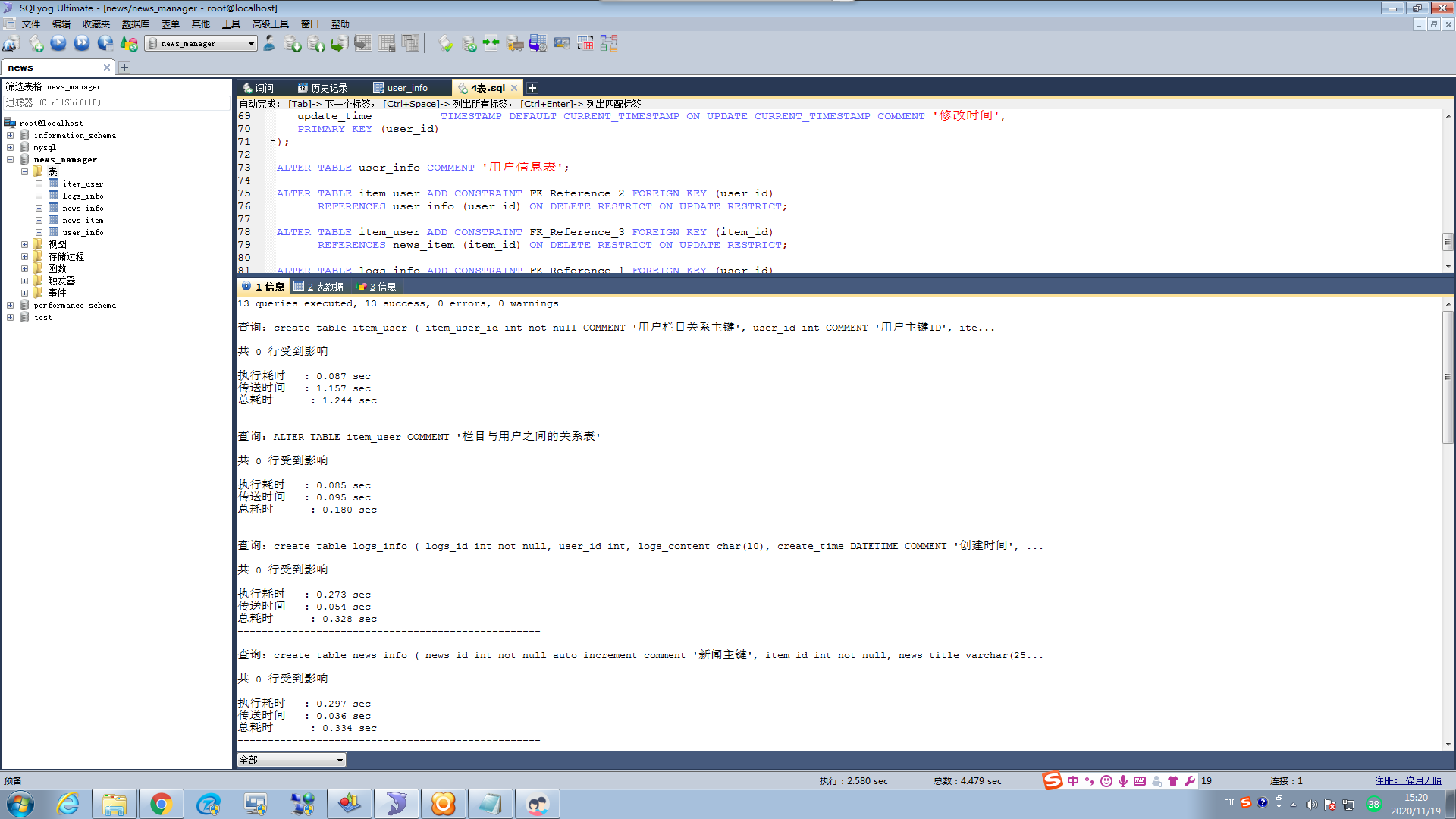

修改SQL语句+成功执行(0 errors、0 warnings)

/*==============================================================*/
/* Table: item_user                                             */
/*==============================================================*/
CREATE TABLE item_user
(
   item_user_id         INT NOT NULL COMMENT '用户栏目关系主键',
   user_id              INT COMMENT '用户主键ID',
   item_id              INT COMMENT '栏目ID',
   create_time          DATETIME COMMENT '创建时间',
   update_time          TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
   PRIMARY KEY (item_user_id)
);

ALTER TABLE item_user COMMENT '栏目与用户之间的关系表';

/*==============================================================*/
/* Table: logs_info                                             */
/*==============================================================*/
CREATE TABLE logs_info
(
   logs_id              INT NOT NULL,
   user_id              INT,
   logs_content         CHAR(10),
   create_time          DATETIME COMMENT '创建时间',
   update_time          TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
   PRIMARY KEY (logs_id)
);

/*==============================================================*/
/* Table: news_info                                             */
/*==============================================================*/
CREATE TABLE news_info
(
   news_id              INT NOT NULL AUTO_INCREMENT COMMENT '新闻主键',
   item_id              INT NOT NULL,
   news_title           VARCHAR(255) COMMENT '新闻标题',
   news_image           VARCHAR(255) COMMENT '新闻图片',
   news_content         TEXT COMMENT '新闻内容',
   create_time          DATETIME COMMENT '创建时间',
   update_time          TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
   PRIMARY KEY (news_id)
);

ALTER TABLE news_info COMMENT '新闻详情信息表';

/*==============================================================*/
/* Table: news_item                                             */
/*==============================================================*/
CREATE TABLE news_item
(
   item_id              INT NOT NULL AUTO_INCREMENT COMMENT '新闻栏目id',
   item_name            VARCHAR(255) NOT NULL COMMENT '栏目名称',
   create_time          DATETIME COMMENT '创建时间',
   update_time          TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
   PRIMARY KEY (item_id)
);

ALTER TABLE news_item COMMENT '新闻栏目表';

/*==============================================================*/
/* Table: user_info                                             */
/*==============================================================*/
CREATE TABLE user_info
(
   user_id              INT AUTO_INCREMENT COMMENT '用户主键ID',
   user_name            VARCHAR(255) NOT NULL COMMENT '用户名',
   user_pwd             VARCHAR(255) BINARY NOT NULL COMMENT '用户密码',
   create_time          DATETIME COMMENT '创建时间',
   update_time          TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
   PRIMARY KEY (user_id)
);

ALTER TABLE user_info COMMENT '用户信息表';

ALTER TABLE item_user ADD CONSTRAINT FK_Reference_2 FOREIGN KEY (user_id)
      REFERENCES user_info (user_id) ON DELETE RESTRICT ON UPDATE RESTRICT;

ALTER TABLE item_user ADD CONSTRAINT FK_Reference_3 FOREIGN KEY (item_id)
      REFERENCES news_item (item_id) ON DELETE RESTRICT ON UPDATE RESTRICT;

ALTER TABLE logs_info ADD CONSTRAINT FK_Reference_1 FOREIGN KEY (user_id)
      REFERENCES user_info (user_id) ON DELETE RESTRICT ON UPDATE RESTRICT;

ALTER TABLE news_info ADD CONSTRAINT FK_Reference_4 FOREIGN KEY (item_id)
      REFERENCES news_item (item_id) ON DELETE RESTRICT ON UPDATE RESTRICT;

不用管理创建时间和修改时间:

  • create_time           datetime not null DEFAULT CURRENT_TIMESTAMP,
  • update_time          timestamp not null DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP,

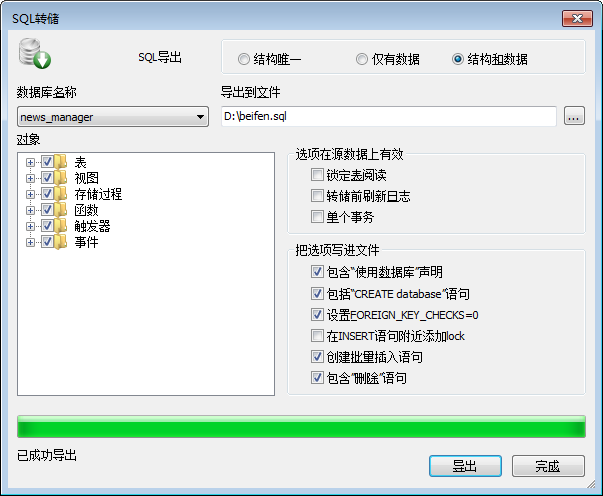

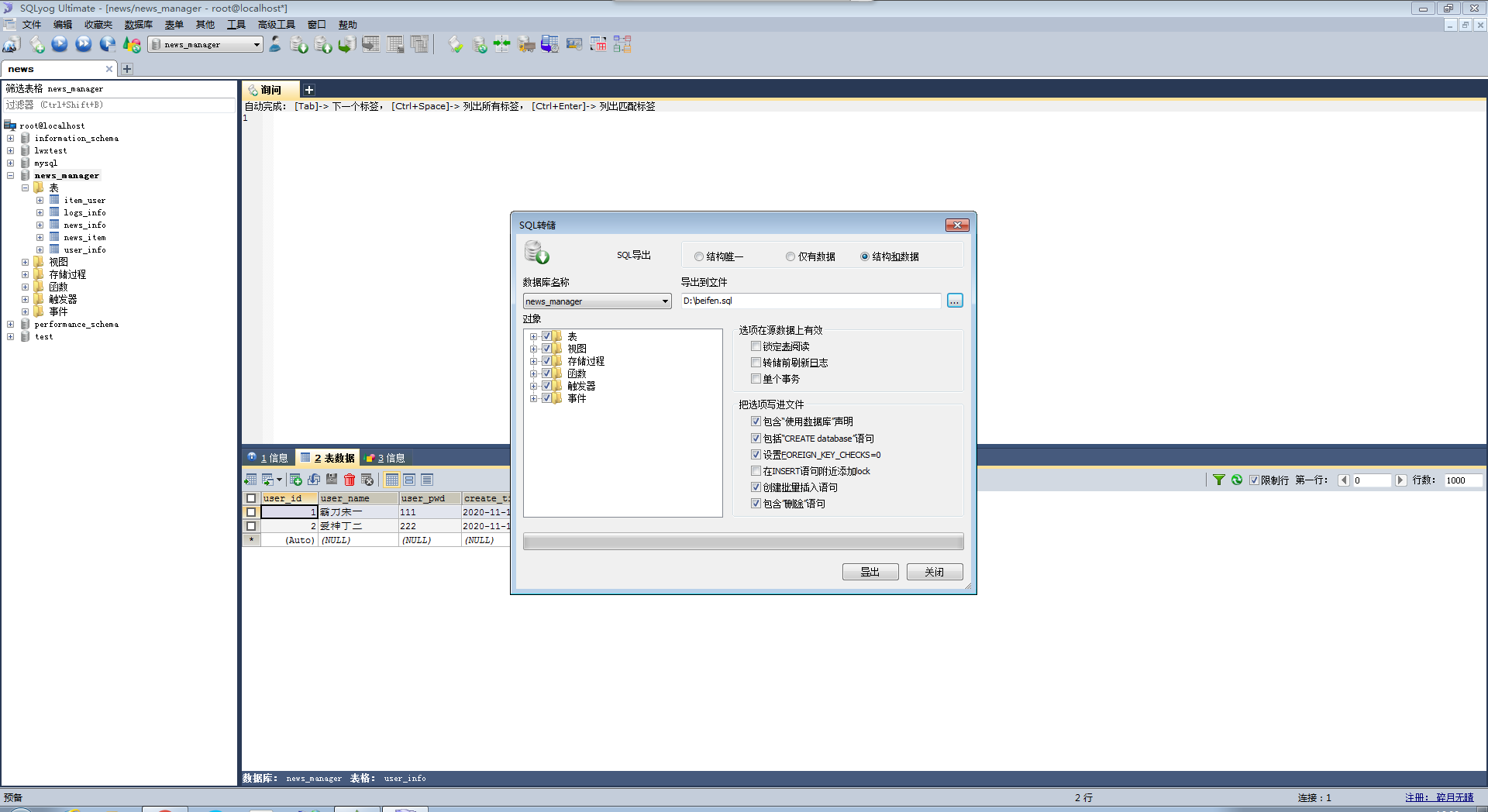

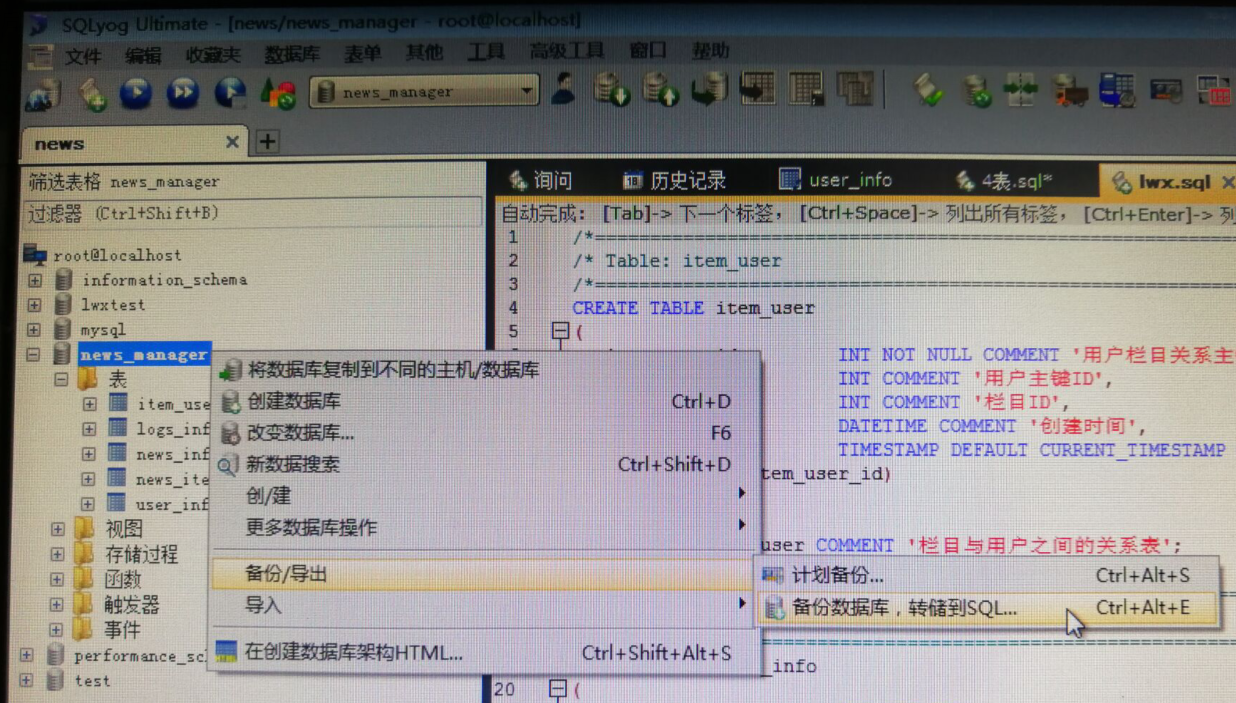

备份数据库的数据



备份数据导出的sql文件

/*
SQLyog Ultimate v11.22 (64 bit)
MySQL - 5.5.56 : Database - news_manager
*********************************************************************
*/


/*!40101 SET NAMES utf8 */;

/*!40101 SET SQL_MODE=''*/;

/*!40014 SET @OLD_UNIQUE_CHECKS=@@UNIQUE_CHECKS, UNIQUE_CHECKS=0 */;
/*!40014 SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0 */;
/*!40101 SET @OLD_SQL_MODE=@@SQL_MODE, SQL_MODE='NO_AUTO_VALUE_ON_ZERO' */;
/*!40111 SET @OLD_SQL_NOTES=@@SQL_NOTES, SQL_NOTES=0 */;
CREATE DATABASE /*!32312 IF NOT EXISTS*/`news_manager` /*!40100 DEFAULT CHARACTER SET utf8 */;

USE `news_manager`;

/*Table structure for table `item_user` */

DROP TABLE IF EXISTS `item_user`;

CREATE TABLE `item_user` (
  `item_user_id` int(11) NOT NULL COMMENT '用户栏目关系主键',
  `user_id` int(11) DEFAULT NULL COMMENT '用户主键ID',
  `item_id` int(11) DEFAULT NULL COMMENT '栏目ID',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`item_user_id`),
  KEY `FK_Reference_2` (`user_id`),
  KEY `FK_Reference_3` (`item_id`),
  CONSTRAINT `FK_Reference_3` FOREIGN KEY (`item_id`) REFERENCES `news_item` (`item_id`),
  CONSTRAINT `FK_Reference_2` FOREIGN KEY (`user_id`) REFERENCES `user_info` (`user_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='栏目与用户之间的关系表';

/*Data for the table `item_user` */

/*Table structure for table `logs_info` */

DROP TABLE IF EXISTS `logs_info`;

CREATE TABLE `logs_info` (
  `logs_id` int(11) NOT NULL,
  `user_id` int(11) DEFAULT NULL,
  `logs_content` char(10) DEFAULT NULL,
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`logs_id`),
  KEY `FK_Reference_1` (`user_id`),
  CONSTRAINT `FK_Reference_1` FOREIGN KEY (`user_id`) REFERENCES `user_info` (`user_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

/*Data for the table `logs_info` */

/*Table structure for table `news_info` */

DROP TABLE IF EXISTS `news_info`;

CREATE TABLE `news_info` (
  `news_id` int(11) NOT NULL AUTO_INCREMENT COMMENT '新闻主键',
  `item_id` int(11) NOT NULL,
  `news_title` varchar(255) DEFAULT NULL COMMENT '新闻标题',
  `news_image` varchar(255) DEFAULT NULL COMMENT '新闻图片',
  `news_content` text COMMENT '新闻内容',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`news_id`),
  KEY `FK_Reference_4` (`item_id`),
  CONSTRAINT `FK_Reference_4` FOREIGN KEY (`item_id`) REFERENCES `news_item` (`item_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='新闻详情信息表';

/*Data for the table `news_info` */

/*Table structure for table `news_item` */

DROP TABLE IF EXISTS `news_item`;

CREATE TABLE `news_item` (
  `item_id` int(11) NOT NULL AUTO_INCREMENT COMMENT '新闻栏目id',
  `item_name` varchar(255) NOT NULL COMMENT '栏目名称',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`item_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='新闻栏目表';

/*Data for the table `news_item` */

/*Table structure for table `user_info` */

DROP TABLE IF EXISTS `user_info`;

CREATE TABLE `user_info` (
  `user_id` int(11) NOT NULL AUTO_INCREMENT COMMENT '用户主键ID',
  `user_name` varchar(255) NOT NULL COMMENT '用户名',
  `user_pwd` varchar(255) CHARACTER SET utf8 COLLATE utf8_bin NOT NULL COMMENT '用户密码',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `update_time` timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`user_id`)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8 COMMENT='用户信息表';

/*Data for the table `user_info` */

insert  into `user_info`(`user_id`,`user_name`,`user_pwd`,`create_time`,`update_time`) values (1,'霸刀宋一','111','2020-11-19 15:22:44','2020-11-19 15:22:47'),(2,'爱神丁二','222','2020-11-19 15:23:28','2020-11-19 15:23:53');

/*!40101 SET SQL_MODE=@OLD_SQL_MODE */;
/*!40014 SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS */;
/*!40014 SET UNIQUE_CHECKS=@OLD_UNIQUE_CHECKS */;
/*!40111 SET SQL_NOTES=@OLD_SQL_NOTES */;

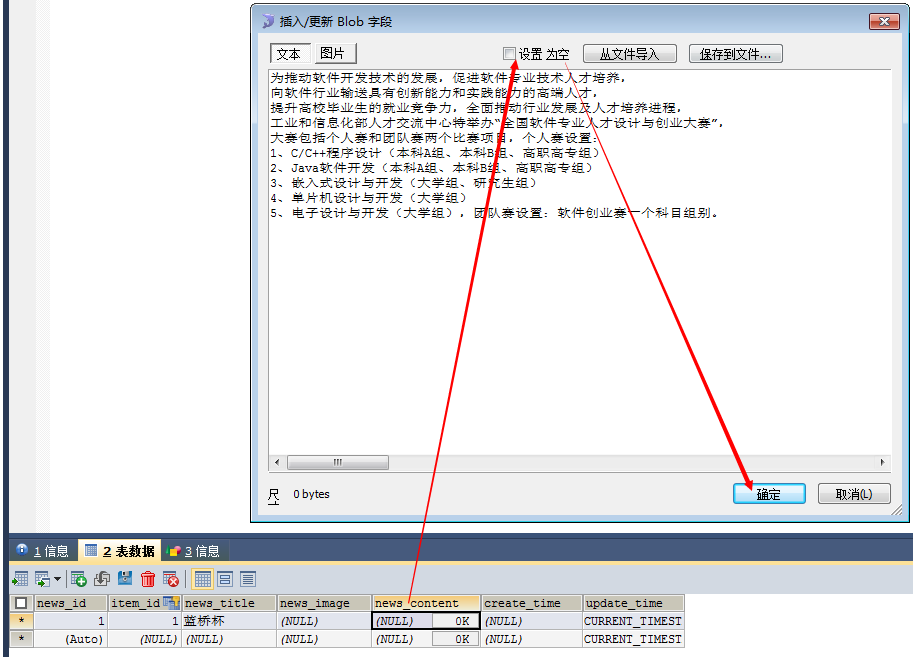

数据表text字段

create table news_info:news_content         text comment '新闻内容'——text 大文本

数据表主键说明

小型数据库:主键字段可以使用int。

大型数据库(数据太多):分库分表。

多表连接查询

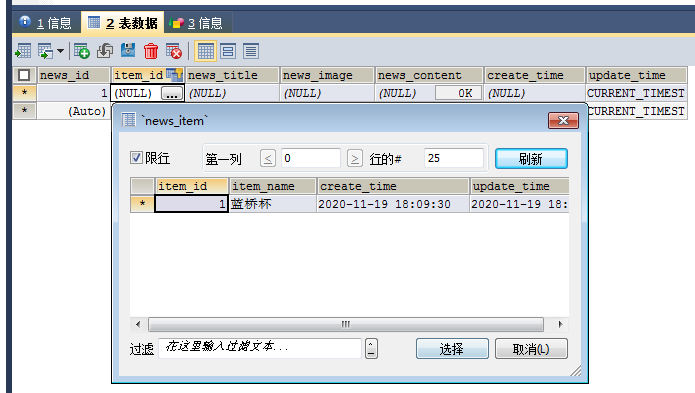

需要在数据表中插入数据!

SELECT user_info.`user_name`,news_item.`item_name` FROM user_info
	INNER JOIN item_user ON user_info.`user_id` = item_user.`user_id`
	INNER JOIN news_item ON item_user.`item_id` = news_item.`item_id`
	WHERE user_name = '张三';

SELECT user_info.`user_name`,news_item.`item_name`,news_info.`news_title` FROM user_info
	INNER JOIN item_user ON user_info.`user_id` = item_user.`user_id`
	INNER JOIN news_item ON item_user.`item_id` = news_item.`item_id`
	INNER JOIN news_info ON news_info.`item_id` = news_item.`item_id`
	WHERE user_name = '张三';

今天老师主要讲了数据库的一些操作,收获甚多,谢谢观看~
