第26章 FMC—扩展外部SDRAM

本章参考资料：《STM32F76xxx参考手册2》、《STM32F7xx规格书》、库帮助文档《STM32F779xx_User_Manual.chm》。

关于SDRAM存储器，请参考前面的“常用存储器介绍”章节，实验中SDRAM芯片的具体参数，请参考其规格书《W9825G6KH》来了解。

26.1 SDRAM控制原理

STM32控制器芯片内部有一定大小的SRAM及FLASH作为内存和程序存储空间，但当程序较大，内存和程序空间不足时，就需要在STM32芯片的外部扩展存储器了。

STM32F767系列芯片扩展内存时可以选择SRAM和SDRAM，由于SDRAM的“容量/价格”比较高，即使用SDRAM要比SRAM要划算得多。我们以SDRAM为例讲解如何为STM32扩展内存。

给STM32芯片扩展内存与给PC扩展内存的原理是一样的，只是PC上一般以内存条的形式扩展，内存条实质是由多个内存颗粒(即SDRAM芯片)组成的通用标准模块，而STM32直接与SDRAM芯片连接。见图 26-2，这是一种型号为W9825G6KH的SDRAM芯片内部结构框图，以它为模型进行学习。

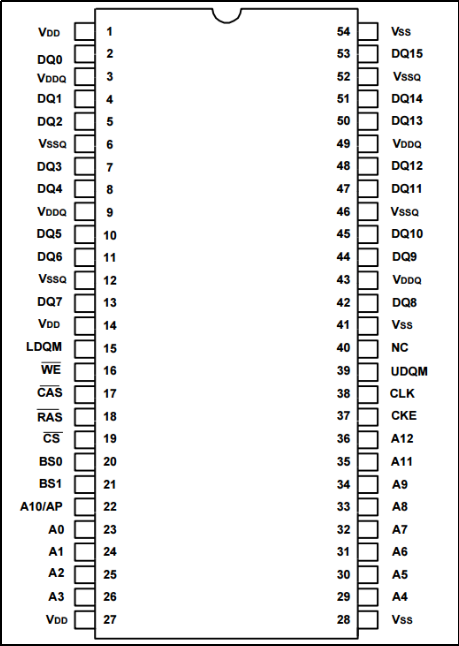

图 26 -1 SDRAM芯片外观

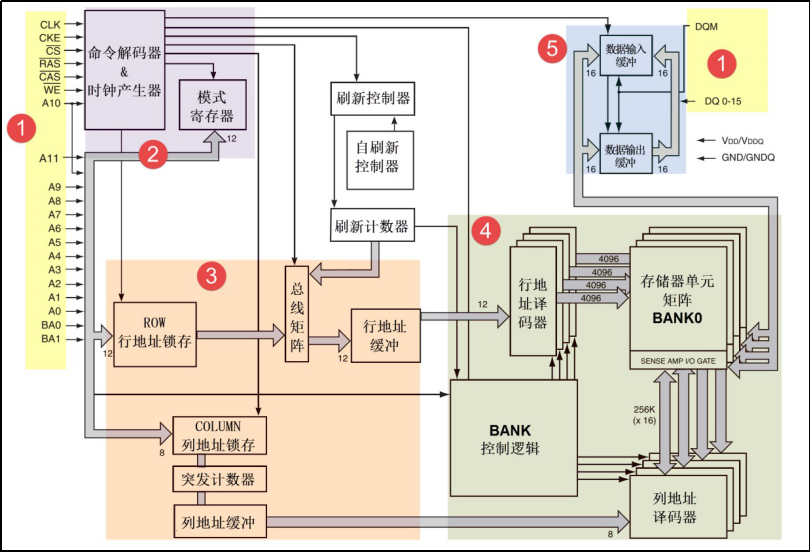

图 26 -2 一种SDRAM芯片的内部结构框图

26.1.1 SDRAM信号线

图 26 -2虚线框外引出的是SDRAM芯片的控制引脚，其说明见表 26 -1。

表 26 -1 SDRAM控制引脚说明

信号线	类型	说明
CLK	I	同步时钟信号，所有输入信号都在CLK为上升沿的时候被采集
CKE	I	时钟使能信号，禁止时钟信号时SDRAM会启动自刷新操作
CS#	I	片选信号，低电平有效
CAS#	I	列地址选通，为低电平时地址线表示的是列地址
RAS#	I	行地址选通，为低电平时地址线表示的是行地址
WE#	I	写入使能，低电平有效
DQM[0:1]	I	数据输入/输出掩码信号，表示DQ信号线的有效部分
BA[0:1]	I	Bank地址输入，选择要控制的Bank
A[0:12]	I	地址输入
DQ[0:15]	I/O	数据输入输出信号

除了时钟、地址和数据线，控制SDRAM还需要很多信号配合，它们具体作用在描述时序图时进行讲解。

26.1.2 控制逻辑

SDRAM内部的“控制逻辑”指挥着整个系统的运行，外部可通过CS、WE、CAS、RAS以及地址线来向控制逻辑输入命令，命令经过“命令器译码器”译码，并将控制参数保存到“模式寄存器中”，控制逻辑依此运行。

26.1.3 地址控制

SDRAM包含有“A”以及“BA”两类地址线，A类地址线是行(Row)与列(Column)共用的地址总线，BA地址线是独立的用于指定SDRAM内部存储阵列号(Bank)。在命令模式下，A类地址线还用于某些命令输入参数。

26.1.4 SDRAM的存储阵列

要了解SDRAM的储存单元寻址以及“A”、“BA”线的具体运用，需要先熟悉它内部存储阵列的结构，见图 26- 3。

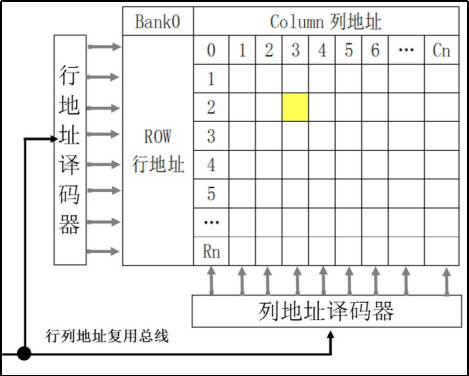

图 26 -3 SDRAM存储阵列模型

SDRAM内部包含的存储阵列，可以把它理解成一张表格，数据就填在这张表格上。和表格查找一样，指定一个行地址和列地址，就可以精确地找到目标单元格，这是SDRAM芯片寻址的基本原理。这样的每个单元格被称为存储单元，而这样的表则被称为存储阵列(Bank)，目前设计的SDRAM芯片基本上内部都包含有4个这样的Bank，寻址时指定Bank号以及行地址，然后再指定列地址即可寻找到目标存储单元。SDRAM内部具有多个Bank时的结构见图 26 -4。

图 26 -4 SDRAM内有多个Bank时的结构图

SDRAM芯片向外部提供有独立的BA类地址线用于Bank寻址，而行与列则共用A类地址线。

图 26 2标号„中表示的就是它内部的存储阵列结构，通讯时当RAS线为低电平，则“行地址选通器”被选通，地址线A[12:0]表示的地址会被输入到“行地址译码及锁存器”中，作为存储阵列中选定的行地址，同时地址线BA[1:0]表示的Bank也被锁存，选中了要操作的Bank号；接着控制CAS线为低电平，“列地址选通器”被选通，地址线A[11:0]表示的地址会被锁存到“列地址译码器”中作为列地址，完成寻址过程。

26.1.5 数据输入输出

若是写SDRAM内容，寻址完成后，DQ[15:0]线表示的数据经过图 26 2标号…中的输入数据寄存器，然后传输到存储器阵列中，数据被保存；数据输出过程相反。

本型号的SDRAM存储阵列的“数据宽度”是16位(即数据线的数量)，在与SDRAM进行数据通讯时，16位的数据是同步传输的，但实际应用中我们可能会以8位、16位的宽度存取数据，也就是说16位的数据线并不是所有时候都同时使用的，而且在传输低宽度数据的时候，我们不希望其它数据线表示的数据被录入。如传输8位数据的时候，我们只需要DQ[7:0]表示的数据，而DQ[15:8]数据线表示的数据必须忽略，否则会修改非目标存储空间的内容。所以数据输入输出时，还会使用DQM[1:0]线来配合，每根DQM线对应8位数据，如“DQM0(LDQM)”为低电平，“DQM1(HDQM)”为高电平时，数据线DQ[7:0]表示的数据有效，而DQ[15:8]表示的数据无效。

1.1.6 SDRAM的命令

控制SDRAM需要用到一系列的命令，见表 26 -2。各种信号线状态组合产生不同的控制命令。

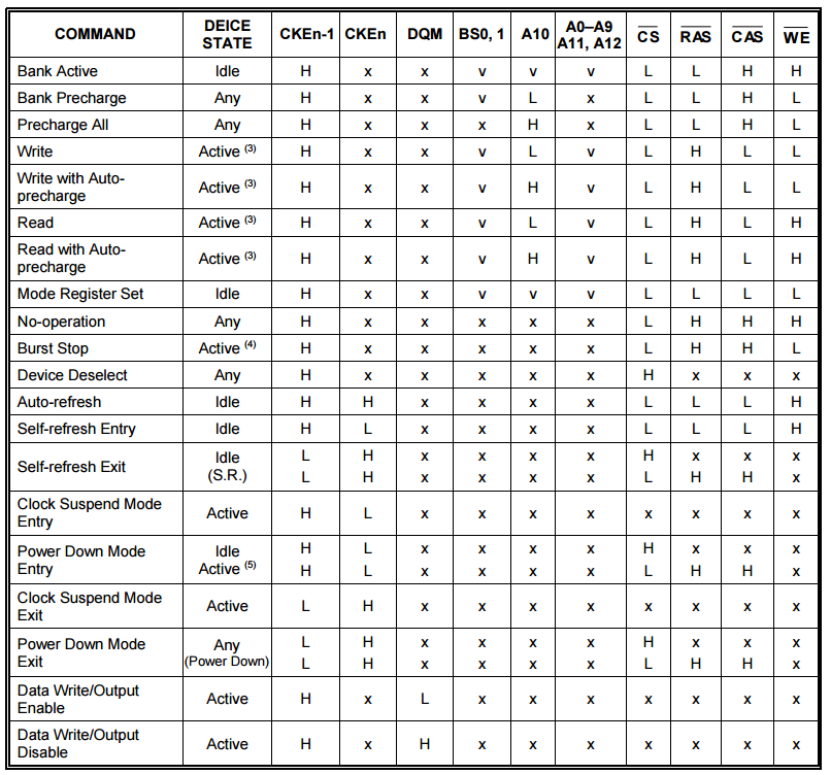

表 26 -2 SDRAM命令表

表中的H表示高电平，L表示低电平，X表示任意电平，High-Z表示高阻态。

1. 命令禁止

只要CS引脚为高电平，即表示“命令禁止”(COMMAND INHBIT)，它用于禁止SDRAM执行新的命令，但它不能停止当前正在执行的命令。

2. 空操作

“空操作”(NO OPERATION)，“命令禁止”的反操作，用于选中SDRAM，以便接下来发送命令。

3. 行有效

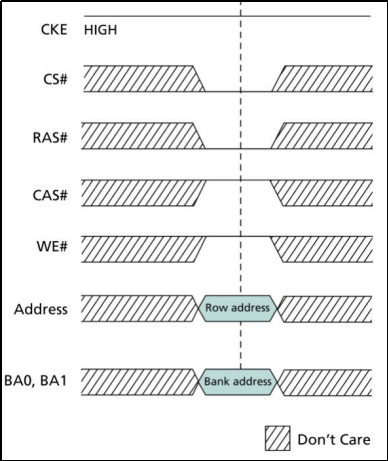

进行存储单元寻址时，需要先选中要访问的Bank和行，使它处于激活状态。该操作通过“行有效”(ACTIVE)命令实现，见图 26 -5，发送行有效命令时，RAS线为低电平，同时通过BA线以及A线发送Bank地址和行地址。

图 26- 5 行有效命令时序图

4. 列读写

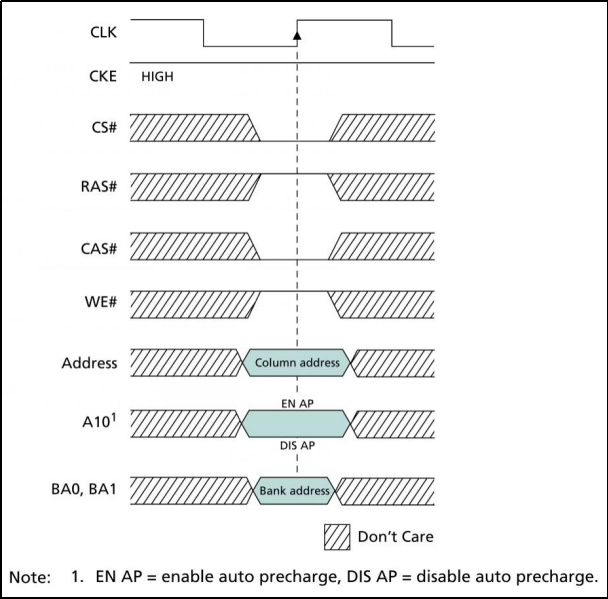

行地址通过“行有效”命令确定后，就要对列地址进行寻址了。“读命令”(READ)和“写命令”(WRITE)的时序很相似，见图 26 -6，通过共用的地址线A发送列地址，同时使用WE引脚表示读/写方向，WE为低电平时表示写，高电平时表示读。数据读写时，使用DQM线表示有效的DQ数据线。

图 26 -6 读取命令时序

本型号的SDRAM芯片表示列地址时仅使用A[8:0]线，而A10线用于控制是否“自动预充电”，该线为高电平时使能，低电平时关闭。

5. 预充电

SDRAM 的寻址具有独占性，所以在进行完读写操作后，如果要对同一个Bank 的另一行进行寻址，就要将原来有效（ACTIVE）的行关闭，重新发送行/列地址。Bank 关闭当前工作行，准备打开新行的操作就是预充电（Precharge）。

预充电可以通过独立的命令控制，也可以在每次发送读写命令的同时使用“A10”线控制自动进行预充电。实际上，预充电是一种对工作行中所有存储阵列进行数据重写，并对行地址进行复位，以准备新行的工作。

独立的预充电命令时序见图 26- 7。该命令配合使用A10线控制，若A10为高电平时，所有Bank都预充电；A10为低电平时，使用BA线选择要预充电的Bank。

图 26 -7 PRECHARGE命令时序

6. 刷新

SDRAM要不断进行刷新(Refresh)才能保留住数据，因此它是 DRAM 最重要的操作。刷新操作与预充电中重写的操作本质是一样的。

但因为预充电是对一个或所有Bank 中的工作行操作，并且不定期，而刷新则是有固定的周期，依次对所有行进行操作，以保证那些久久没被访问的存储单元数据正确。

刷新操作分为两种：“自动刷新”（Auto Refresh）与“自我刷新”(Self Refresh)，发送命令后CKE时钟为有效时(低电平)，使用自动刷新操作，否则使用自我刷新操作。不论是何种刷新方式，都不需要外部提供行地址信息，因为这是一个内部的自动操作。

对于“自动刷新”， SDRAM 内部有一个行地址生成器（也称刷新计数器）用来自动地依次生成行地址，每收到一次命令刷新一行。在刷新过程中，所有Bank都停止工作，而每次刷新所占用的时间为N个时钟周期(视SDRAM型号而定，通常为N=9)，刷新结束之后才可进入正常的工作状态，也就是说在这N个时钟期间内，所有工作指令只能等待而无法执行。一次次地按行刷新，刷新完所有行后，将再次对第一行重新进行刷新操作，这个对同一行刷新操作的时间间隔，称为SDRAM的刷新周期，通常为64ms。显然刷新会对SDRAM的性能造成影响，但这是它的DRAM的特性决定的，也是DRAM相对于SRAM取得成本优势的同时所付出的代价。

“自我刷新”则主要用于休眠模式低功耗状态下的数据保存，也就是说即使外部控制器不工作了，SDRAM都能自己确保数据正常。在发出“自我刷新”命令后，将 CKE 置于无效状态(低电平)，就进入自我刷新模式，此时不再依靠外部时钟工作，而是根据SDRAM内部的时钟进行刷新操作。在自我刷新期间除了 CKE 之外的所有外部信号都是无效的，只有重新使 CKE 有效才能退出自我刷新模式并进入正常操作状态。

7. 加载模式寄存器

前面提到SDRAM的控制逻辑是根据它的模式寄存器来管理整个系统的，而这个寄存器的参数就是通过“加载模式寄存器”命令(LOAD MODE REGISTER)来配置的。发送该命令时，使用地址线表示要存入模式寄存器的参数“OP-Code”，各个地址线表示的参数见图 26- 8。

图 26- 8 模式寄存器解析图

模式寄存器的各个参数介绍如下：

Burst Length

Burst Length译为突发长度，下面简称BL。突发是指在同一行中相邻的存储单元连续进行数据传输的方式，连续传输所涉及到存储单元（列）的数量就是突发长度。

上文讲到的读/写操作，都是一次对一个存储单元进行寻址，如果要连续读/写就还要对当前存储单元的下一个单元进行寻址，也就是要不断的发送列地址与读/写命令（行地址不变，所以不用再对行寻址）。虽然由于读/写延迟相同可以让数据的传输在 I/O 端是连续的，但它占用了大量的内存控制资源，在数据进行连续传输时无法输入新的命令，效率很低。

为此，人们开发了突发传输技术，只要指定起始列地址与突发长度，内存就会依次地自动对后面相应数量的存储单元进行读/写操作而不再需要控制器连续地提供列地址。这样，除了第一笔数据的传输需要若干个周期外，其后每个数据只需一个周期的即可获得。其实我们在EERPOM及FLASH读写章节讲解的按页写入就是突发写入，而它们的读取过程都是突发性质的。

非突发连续读取模式：不采用突发传输而是依次单独寻址，此时可等效于 BL=1。虽然也可以让数据连续地传输，但每次都要发送列地址与命令信息，控制资源占用极大。突发连续读取模式：只要指定起始列地址与突发长度，寻址与数据的读取自动进行，而只要控制好两段突发读取命令的间隔周期(与 BL 相同)即可做到连续的突发传输。而BL 的数值，也是不能随便设或在数据进行传输前临时决定。在初始化SDRAM调用LOAD MODE REGISTER命令时就被固定。BL可用的选项是 1、2、4、8，常见的设定是 4 和8。若传输时实际需要数据长度小于设定的BL值，则调用“突发停止”(BURST TERMINATE)命令结束传输。

BT

模式寄存器中的BT位用于设置突发模式，突发模式分为顺序(Sequential)与间隔(Interleaved)两种。在顺序方式中，操作按地址的顺序连续执行，如果是间隔模式，则操作地址是跳跃的。跳跃访问的方式比较乱，不太符合思维习惯，我们一般用顺序模式。顺序访问模式时按照 “0-1-2-3-4-5-6-7”的地址序列访问。

CASLatency

模式寄存器中的CASLatency是指列地址选通延迟，简称CL。在发出读命令(命令同时包含列地址)后，需要等待几个时钟周期数据线DQ才会输出有效数据，这之间的时钟周期就是指CL，CL一般可以设置为2或3个时钟周期，见图 26 -9。

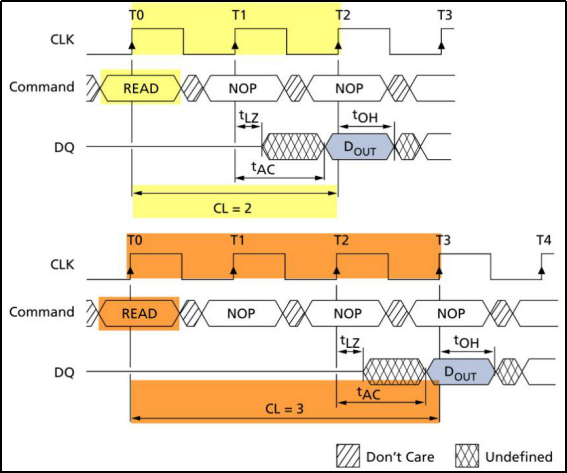

图 26- 9 CL=2和CL=3的说明图

CL只是针对读命令时的数据延时，在写命令是不需要这个延时的，发出写命令时可同时发送要写入的数据。

Op Mode

OP Mode指Operating Mode，SDRAM的工作模式。当它被配置为“00”的时候表示工作在正常模式，其它值是测试模式或被保留的设定。实际使用时必须配置成正常模式。

WB

WB用于配置写操作的突发特性，可选择使用BL设置的突发长度或非突发模式。

Reserved

模式寄存器的最后三位的被保留，没有设置参数。

26.1.7 SDRAM的初始化流程

最后我们来了解SDRAM的初始化流程。SDRAM并不是上电后立即就可以开始读写数据的，它需要按步骤进行初始化，对存储矩阵进行预充电、刷新并设置模式寄存器，见图 26- 10。

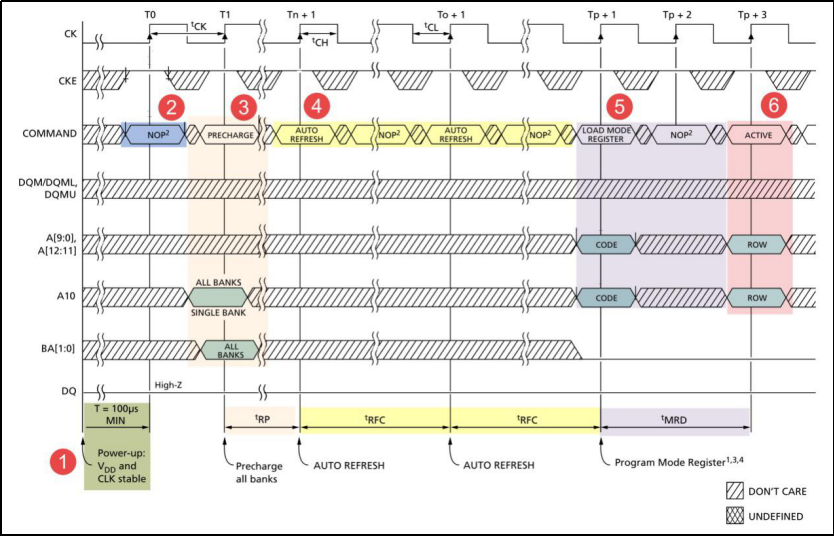

图 26 -10 SDRAM初始化流程

该流程说明如下：

(1) 给SDRAM上电，并提供稳定的时钟，至少100us；

(2) 发送“空操作”(NOP)命令；

(3) 发送“预充电”(PRECHARGE)命令，控制所有Bank进行预充电，并等待t_RP时间， t_RP表示预充电与其它命令之间的延迟；

(4) 发送至少2个“自动刷新”(AUTO REFRESH)命令，每个命令后需等待t_RFC时间，t_RFC表示自动刷新时间；

(5) 发送“加载模式寄存器”(LOAD MODE REGISTER)命令，配置SDRAM的工作参数，并等待t_MRD时间，t_MRD表示加载模式寄存器命令与行有行或刷新命令之间的延迟；

(6) 初始化流程完毕，可以开始读写数据。

其中t_RP、t_RFC、t_MRD等时间参数跟具体的SDRAM有关，可查阅其数据手册获知，STM32 FMC访问时配置需要这些参数。

26.1.8 SDRAM的读写流程

初始化步骤完成，开始读写数据，其时序流程见图 26- 11及图 26- 12。

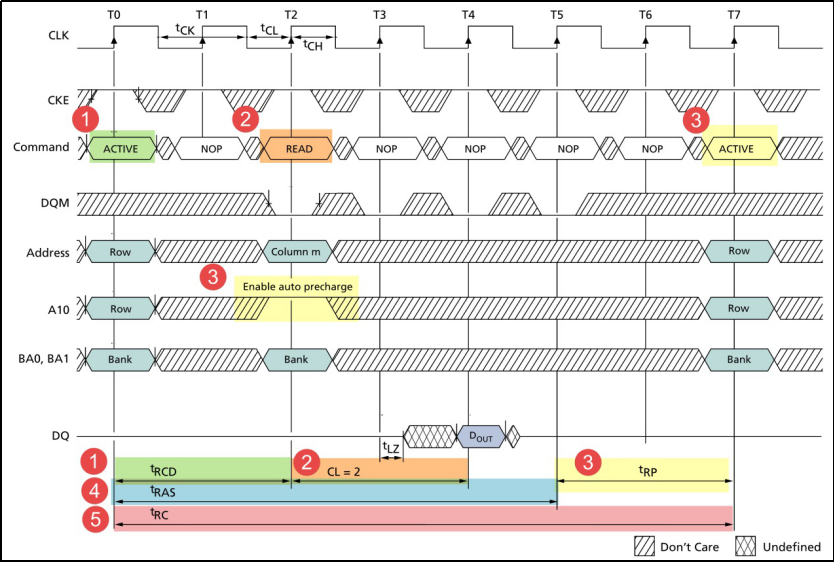

图 26 -11 CL=2时，带AUTO PRECHARGE的读时序

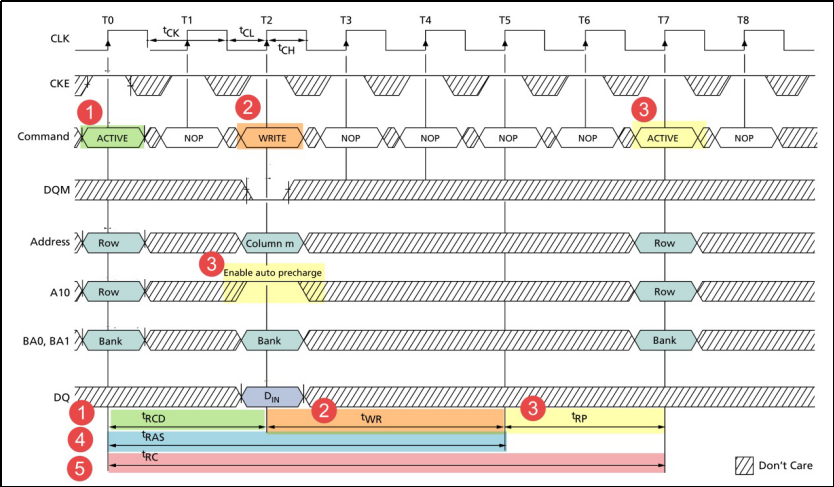

图 26 -12 带AUTO PRECHARGE 命令的写时序

读时序和写时序的命令过程很类似，下面我们统一解说：

(1) 发送“行有效”(ACTIVE)命令，发送命令的同时包含行地址和Bank地址，然后等待t_RCD时间，t_RCD表示行有效命令与读/写命令之间的延迟；

(2) 发送“读/写”(READ/WRITE)命令，在发送命令的同时发送列地址，完成寻址的地址输入。对于读命令，根据模式寄存器的CL定义，延迟CL个时钟周期后，SDRAM的数据线DQ才输出有效数据，而写命令是没有CL延迟的，主机在发送写命令的同时就可以把要写入的数据用DQ输入到SDRAM中，这是读命令与写命令的时序最主要的区别。图中的读/写命令都通过地址线A10控制自动预充电，而SDRAM接收到带预充电要求的读/写命令后，并不会立即预充电，而是等待t_WR时间才开始，t_WR表示写命令与预充电之间的延迟；

(3) 执行“预充电”(auto precharge)命令后，需要等待t_RP时间，t_RP表示预充电与其它命令之间的延迟；

(4) 图中的标号„处的t_RAS，表示自刷新周期，即在前一个“行有效”与 “预充电”命令之间的时间；

(5) 发送第二次“行有效”(ACTIVE)命令准备读写下一个数据，在图中的标号…处的t_RC，表示两个行有效命令或两个刷新命令之间的延迟。

其中t_RCD、t_WR、t_RP、t_RAS以及t_RC等时间参数跟具体的SDRAM有关，可查阅其数据手册获知，STM32 FMC访问时配置需要这些参数。

26.2 FMC简介

STM32F767使用FMC外设来管理扩展的存储器，FMC是Flexible Memory Controller的缩写，译为可变存储控制器。它可以用于驱动包括SRAM、SDRAM、NOR FLASH以及NAND FLSAH类型的存储器。在其它系列的STM32控制器中，只有FSMC控制器(Flexible Static Memory Controller)，译为可变静态存储控制器，所以它们不能驱动SDRAM这样的动态存储器，因为驱动SDRAM时需要定时刷新，STM32F767的FMC外设才支持该功能，且只支持普通的SDRAM，不支持DDR类型的SDRAM。我们只讲述FMC的SDRAM控制功能。

26.3 FMC框图剖析

STM32的FMC外设内部结构见图 26 -13。

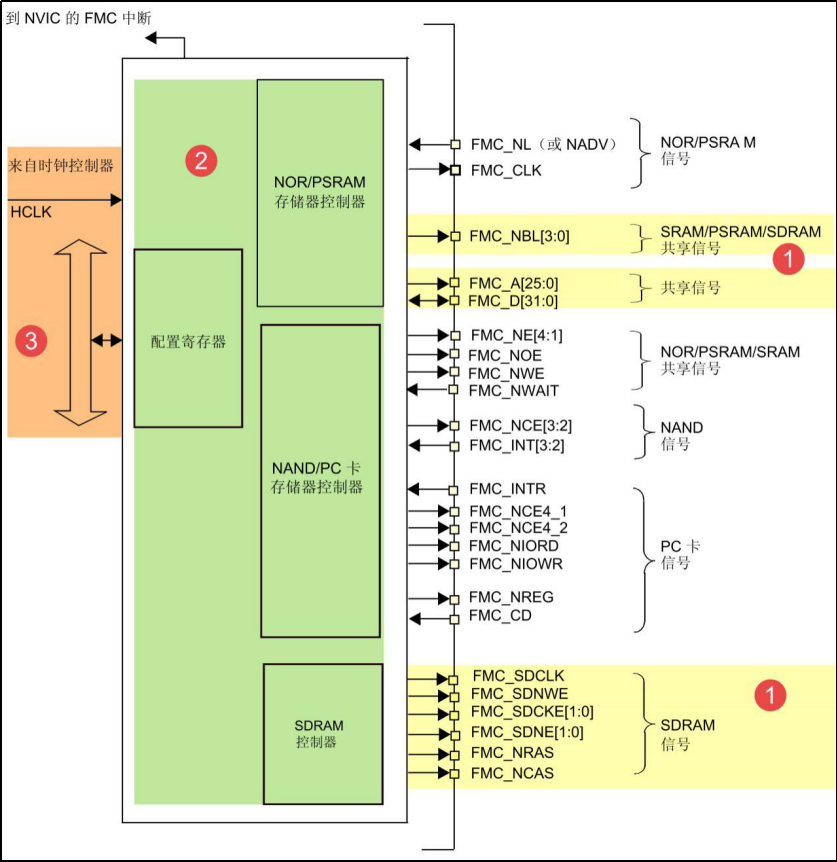

图 26 -13 FMC控制器框图

1. 通讯引脚

在框图的右侧是FMC外设相关的控制引脚，由于控制不同类型存储器的时候会有一些不同的引脚，看起来有非常多，其中地址线FMC_A和数据线FMC_D是所有控制器都共用的。这些FMC引脚具体对应的GPIO端口及引脚号可在《STM32F7xx规格书》中搜索查找到，不在此列出。针对SDRAM控制器，我们是整理出以下的FMC与SDRAM引脚对照表 26 -3。

表 26 -3 FMC中的SDRAM控制信号线

FMC引脚名称	对应SDRAM引脚名	说明
FMC_NBL[3:0]	DQM[3:0]	数据掩码信号
FMC_A[12:0]	A[12:0]	行/列地址线
FMC_A[15:14]	BA[1:0]	Bank地址线
FMC_D[31:0]	DQ[31:0]	数据线
FMC_SDCLK	CLK	同步时钟信号
FMC_SDNWE	WE#	写入使能
FMC_SDCKE[1:0]	CKE	SDCKE0：SDRAM 存储区域 1 时钟使能 SDCKE1：SDRAM 存储区域 2 时钟使能
FMC_SDNE[1:0]	--	SDNE0：SDRAM 存储区域 1 芯片使能 SDNE1：SDRAM 存储区域 2 芯片使能
FMC_NRAS	RAS#	行地址选通信号
FMC_NCAS	CAS#	列地址选通信号

其中比较特殊的是FMC_A[15:14]引脚用作Bank的寻址线；而FMC_SDCKE线和FMC_SDNE都各有2条，FMC_SDCKE用于控制SDRAM的时钟使能，FMC_SDNE用于控制SDRAM芯片的片选使能。它们用于控制STM32使用不同的存储区域驱动SDRAM，使用编号为0的信号线组会使用STM32的存储器区域1，使用编号为1的信号线组会使用存储器区域2。使用不同存储区域时，STM32访问SDRAM的地址不一样，具体将在“FMC的地址映射”小节讲解。

2. 存储器控制器

上面不同类型的引脚是连接到FMC内部对应的存储控制器中的。NOR/PSRAM/SRAM设备使用相同的控制器，NAND/PC卡设备使用相同的控制器，而SDRAM存储器使用独立的控制器。不同的控制器有专用的寄存器用于配置其工作模式。

控制SDRAM的有FMC_SDCR1/FMC_SDCR2控制寄存器、FMC_SDTR1/FMC_SDTR2时序寄存器、FMC_SDCMR命令模式寄存器以及FMC_SDRTR刷新定时器寄存器。其中控制寄存器及时序寄存器各有2个，分别对应于SDRAM存储区域1和存储区域2的配置。

FMC_SDCR控制寄存器可配置SDCLK的同步时钟频率、突发读使能、写保护、CAS延迟、行列地址位数以及数据总线宽度等。

FMC_SDTR时序寄存器用于配置SDRAM访问时的各种时间延迟，如TRP行预充电延迟、TMRD加载模式寄存器激活延迟等。

FMC_SDCMR命令模式寄存器用于存储要发送到SDRAM模式寄存器的配置，以及要向SDRAM芯片发送的命令。

FMC_SDRTR用于配置SDRAM的自动刷新周期。

3. 时钟控制逻辑

FMC外设挂载在AHB3总线上，时钟信号来自于HCLK(默认216MHz)，控制器的时钟输出就是由它分频得到。如SDRAM控制器的FMC_SDCLK引脚输出的时钟，是用于与SDRAM芯片进行同步通讯，它的时钟频率可通过FMC_SDCR1寄存器的SDCLK位配置，可以配置为HCLK的1/2或1/3，也就是说，与SDRAM通讯的同步时钟最高频率为108MHz。

26.4 FMC的地址映射

FMC连接好外部的存储器并初始化后，就可以直接通过访问地址来读写数据，这种地址访问与I2C EEPROM、SPI FLASH的不一样，后两种方式都需要控制I2C或SPI总线给存储器发送地址，然后获取数据；在程序里，这个地址和数据都需要分开使用不同的变量存储，并且访问时还需要使用代码控制发送读写命令。而使用FMC外接存储器时，其存储单元是映射到STM32的内部寻址空间的；在程序里，定义一个指向这些地址的指针，然后就可以通过指针直接修改该存储单元的内容，FMC外设会自动完成数据访问过程，读写命令之类的操作不需要程序控制。FMC的地址映射见图 26- 14。

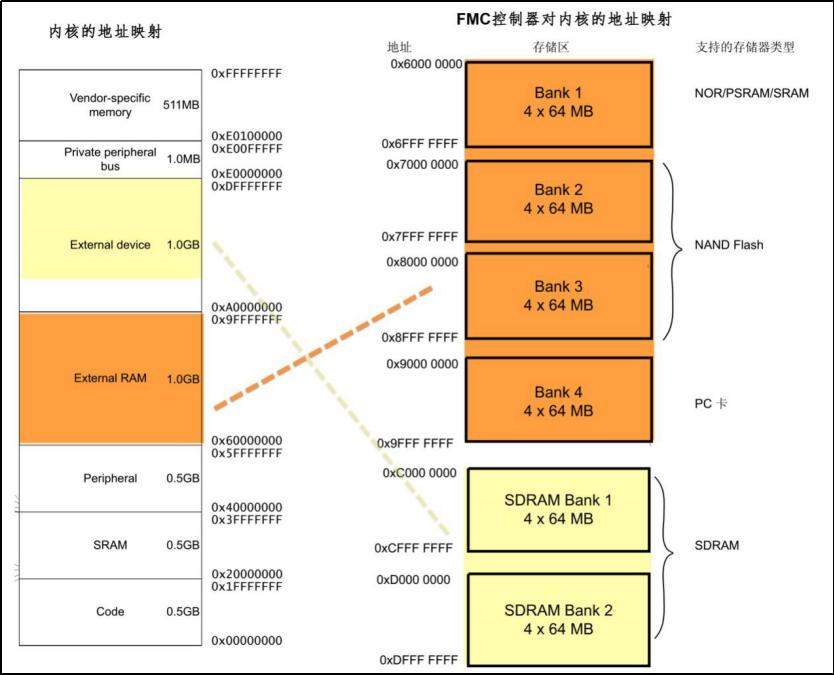

图 26 -14 FMC的地址映射

图中左侧的是Cortex-M7内核的存储空间分配，右侧是STM32 FMC外设的地址映射。可以看到FMC的NOR/PSRAM/SRAM/NAND FLASH以及PC卡的地址都在External RAM地址空间内，而SDRAM的地址是分配到External device区域的。正是因为存在这样的地址映射，使得访问FMC控制的存储器时，就跟访问STM32的片上外设寄存器一样(片上外设的地址映射即图中左侧的“Peripheral”区域)。

1. SDRAM的存储区域

FMC把SDRAM的存储区域分成了Bank1和Bank2两块，这里的Bank与SDRAM芯片内部的Bank是不一样的概念，只是FMC的地址区域划分而已。每个Bank有不一样的起始地址，且有独立的FMC_SDCR控制寄存器和FMC_SDTR时序寄存器，还有独立的FMC_SDCKE时钟使能信号线和FMC_SDCLK信号线。FMC_SDCKE0和FMC_SDCLK0对应的存储区域1的地址范围是0xC000 0000-0xCFFF FFFF，而FMC_SDCKE1和FMC_SDCLK1对应的存储区域2的地址范围是0xD000 0000- 0xDFFF FFFF。当程序里控制内核访问这些地址的存储空间时，FMC外设会即会产生对应的时序，对它外接的SDRAM芯片进行读写。

2. External RAM 与External device的区别

比较遗憾的是FMC给SDRAM分配的区域不在External RAM区，这个区域可以直接执行代码，而SDRAM所在的External device区却不支持这个功能。这里说的可直接执行代码的特性就是在“常用存储器”章节介绍的XIP(eXecute In Place)特性，即存储器上若存储了代码，CPU可直接访问代码执行，无需缓存到其它设备上再运行；而且XIP特性还对存储器的种类有要求，SRAM/SDRAM及NOR Flash都支持这种特性，而NAND FLASH及PC卡是不支持XIP的。结合存储器的特性和STM32 FMC存储器种类的地址分配，就发现它的地址规划不合理了，NAND FLASH和PC卡这些不支持XIP的存储器却占据了External RAM的空间，而支持XIP的SDRAM存储器的空间却被分配到了Extern device区。为了解决这个问题，通过配置“SYSCFG_MEMRMP”寄存器的“SWP_FMC”寄存器位可用于交换SDRAM与NAND/PC卡的地址映射，使得存储在SDRAM中的代码能被执行，只是由于SDRAM的最高同步时钟是108MHz，代码的执行速度会受影响。

本章主要讲解当STM32的片内SRAM不够用时使用SDRAM扩展内存，但假如程序太大，它的程序空间FLASH不够用怎么办呢？首先是裁剪代码，目前STM32F767系列芯片内部FLASH空间最高可达2MB，实际应用中只要我们把代码中的图片、字模等占据大空间的内容放到外部存储器中，纯粹的代码很难达到2MB。如果还不够用，非要扩展程序空间的话，一种方法是使用FMC扩展NOR FLASH，把程序存储到NOR上，程序代码能够直接在NOR FLASH上执行。另一种方法是把程序存储在其它外部存储器，如SD卡，需要时把存储在SD卡上的代码加载到SRAM或SDRAM上，再在RAM上执行代码。

如果SDRAM不是用于存储可执行代码，只是用来保存数据的话，在External RAM或Exteranl device区域都没有区别，不需要与NAND的映射地址交换。

26.5 SDRAM时序结构体

控制FMC使用SDRAM存储器时主要是配置时序寄存器以及控制寄存器，利用ST32中的HAL库的SDRAM时序结构体以及初始化结构体可以很方便地写入参数。

SDRAM时序结构体的成员见代码清单 24 -1。

代码清单 26 -1 SDRAM时序结构体FMC_SDRAM_TimingTypeDef

1 /* @brief 控制SDRAM的时序参数，这些参数的单位都是“周期”

2 * 各个参数的值可设置为1-16个周期。 */

3 typedef struct

4 {

5 uint32_t LoadToActiveDelay; /*TMRD:加载模式寄存器命令后的延迟*/

6 uint32_t ExitSelfRefreshDelay; /*TXSR:自刷新命令后的延迟 */

7 uint32_t SelfRefreshTime; /*TRAS:自刷新时间*/

8 uint32_t RowCycleDelay; /*TRC:行循环延迟*/

9 uint32_t WriteRecoveryTime; /*TWR:恢复延迟 */

10 uint32_t RPDelay; /*TRP:行预充电延迟*/

11 uint32_t RCDDelay; /*TRCD:行到列延迟*/

12 } FMC_SDRAM_TimingTypeDef;

这个结构体成员定义的都是SDRAM发送各种命令后必须的延迟，它的配置对应到FMC_SDTR中的寄存器位。所有成员参数值的单位是周期，参数值大小都可设置成“1-16”。关于这些延时时间的定义可以看“SDRAM初始化流程”和“SDRAM读写流程”小节的时序图了解。具体参数值根据SDRAM芯片的手册说明来配置。各成员介绍如下：

(1) LoadToActiveDelay

本成员设置TMRD延迟(Load Mode Register to Active)，即发送加载模式寄存器命令后要等待的时间，过了这段时间才可以发送行有效或刷新命令。

(2) ExitSelfRefreshDelay

本成员设置退出TXSR延迟(Exit Self-refresh delay)，即退出自我刷新命令后要等待的时间，过了这段时间才可以发送行有效命令。

(3) SelfRefreshTime

本成员设置自我刷新时间TRAS，即发送行有效命令后要等待的时间，过了这段时间才执行预充电命令。

(4) RowCycleDelay

本成员设置TRC延迟(Row cycle delay)，即两个行有效命令之间的延迟，以及两个相邻刷新命令之间的延迟

(5) WriteRecoveryTime

本成员设置TWR延迟(Recovery delay)，即写命令和预充电命令之间的延迟，等待这段时间后才开始执行预充电命令。

(6) RPDelay

本成员设置TRP延迟(Row precharge delay)，即预充电命令与其它命令之间的延迟。

(7) FMC_RCDDelay

本成员设置TRCD延迟(Row to column delay)，即行有效命令到列读写命令之间的延迟。

1.6 SDRAM初始化结构体

FMC的SDRAM初始化结构体见代码清单 26 2。

代码清单 26 2 SDRAM初始化结构体FMC_SDRAMInitTypeDef

1 /* @brief FMC SDRAM 初始化结构体类型定义 */

2 typedef struct

3 {

4 uint32_t Bank; /*选择FMC的SDRAM存储区域*/

5 uint32_t ColumnBitsNumber; /*定义SDRAM的列地址宽度 */

6 uint32_t RowBitsNumber; /*定义SDRAM的行地址宽度 */

7 uint32_t MemoryDataWidth; /*定义SDRAM的数据宽度 */

8 uint32_t InternalBankNumber; /*定义SDRAM内部的Bank数目 */

9 uint32_t CASLatency; /*定义CASLatency的时钟个数*/

10 uint32_t WriteProtection; /*定义是否使能写保护模式 */

11 uint32_t SDClockPeriod; /*配置同步时钟SDCLK的参数*/

12 uint32_t ReadBurst; /*是否使能突发读模式*/

13 uint32_t ReadPipeDelay; /*定义在CAS个延迟后再等待多

14 少个HCLK时钟才读取数据 */

15 } FMC_SDRAM_InitTypeDef;

这个结构体成员的配置都对应到FMC_SDCR中的寄存器位。各个成员意义在前面的小节已有具体讲解，其可选参数介绍如下，括号中的是STM32 HAL库定义的宏：

(1) Bank

本成员用于选择FMC映射的SDRAM存储区域，可选择存储区域1或2 (FMC_SDRAM_BANK1/FMC_SDRAM_BANK2)。

(2) ColumnBitsNumber

本成员用于设置要控制的SDRAM的列地址宽度，可选择8-11位(FMC_SDRAM_COLUMN_BITS_NUM_8/9/10/11b)。

(3) RowBitsNumber

本成员用于设置要控制的SDRAM的行地址宽度，可选择设置成11-13位(FMC_SDRAM_ROW_BITS_NUM_11/12/13b)。

(4) MemoryDataWidth

本成员用于设置要控制的SDRAM的数据宽度，可选择设置成8、16或32位(FMC_SDRAM_MEM_BUS_WIDTH_8/16/32b)。

(5) InternalBankNumber

本成员用于设置要控制的SDRAM的内部Bank数目，可选择设置成2或4个Bank数目(FMC_SDRAM_INTERN_BANKS_NUM_2/4)，请注意区分这个结构体成员与Bank的区别。

(6) CASLatency

本成员用于设置CASLatency即CL的时钟数目，可选择设置为1、2或3个时钟周期(FMC_SDRAM_CAS_LATENCY_1/2/3)。

(7) WriteProtection

本成员用于设置是否使能写保护模式，如果使能了写保护则不能向SDRAM写入数据，正常使用都是禁止写保护的。

(8) ClockPeriod

本成员用于设置FMC与外部SDRAM通讯时的同步时钟参数，可以设置成STM32的HCLK时钟频率的1/2、1/3或禁止输出时钟(FMC_SDRAM_CLOCK_PERIOD_2/3或FMC_SDRAM_CLOCK_DISABLE)。

(9) ReadBurst

本成员用于设置是否使能突发读取模式，禁止时等效于BL=1，使能时BL的值等于模式寄存器中的配置。

(10) ReadPipeDelay

本成员用于配置在CASLatency个时钟周期后，再等待多少个HCLK时钟周期才进行数据采样，在确保正确的前提下，这个值设置为越短越好，可选择设置的参数值为0、1或2个HCLK时钟周期(FMC_SDRAM_RPIPE_DELAY_0/1/2)。

配置完SDRAM初始化结构体后，调用FMC_SDRAMInit函数把这些配置写入到FMC的SDRAM控制寄存器及时序寄存器，实现FMC的初始化。

26.7 SDRAM命令结构体

控制SDRAM时需要各种命令，通过向FMC的命令模式寄存器FMC_SDCMR写入控制参数，即可控制FMC对外发送命令，为了方便使用，STM32 HAL库也把它封装成了结构体，见代码清单 26 -3。

代码清单 26 3 SDRAM命令结构体

1 typedef struct

2 {

3 uint32_t CommandMode; /*要发送的命令 */

4 uint32_t CommandTarget; /*目标存储器区域 */

5 uint32_t AutoRefreshNumber; /*若发送的是自动刷新命令，

6 此处为发送的刷新次数，其它命令时无效 */

7 uint32_t ModeRegisterDefinition; /*若发送的是加载模式寄存器命令，

8 此处为要写入SDRAM模式寄存器的参数 */

9 } FMC_SDRAM_CommandTypeDef;

命令结构体中的各个成员介绍如下：

(1) CommandMode

本成员用于配置将要发送的命令，它可以被赋值为表 26 -4中的宏，这些宏代表了不同命令;

表 26 -4 FMC可输出的SDRAM控制命令

宏	命令说明
FMC_SDRAM_CMD_NORMAL_MODE	正常模式命令
FMC_SDRAM_CMD_CLK_ENABLE	使能CLK命令
FMC_SDRAM_CMD_PALL	对所有Bank预充电命令
FMC_SDRAM_CMD_AUTOREFRESH_MODE	自动刷新命令
FMC_SDRAM_CMD_LOAD_MODE	加载模式寄存器命令
FMC_SDRAM_CMD_SELFREFRESH_MODE	自我刷新命令
FMC_SDRAM_CMD_POWERDOWN_MODE	掉电命令

(2) CommandTarget

本成员用于选择要控制的FMC存储区域，可选择存储区域1或2或1和2(FMC_SDRAM_CMD_TARGET_BANK1/2，FMC_SDRAM_CMD_TARGET_BANK1_2);

(3) AutoRefreshNumber

有时需要连续发送多个 “自动刷新”(Auto Refresh)命令时，配置本成员即可控制它发送多少次，可输入参数值为1-16，若发送的是其它命令，本参数值无效。如CommandMode成员被配置为宏FMC_SDRAM_CMD_AUTOREFRESH_MODE，而AutoRefreshNumber被设置为2时，FMC就会控制发送2次自动刷新命令。

(4) ModeRegisterDefinition

当向SDRAM发送加载模式寄存器命令时，这个结构体成员的值将通过地址线发送到SDRAM的模式寄存器中，这个成员值长度为13位，各个位一一对应SDRAM的模式寄存器。

配置完这些结构体成员，调用库函数HAL_SDRAM_SendCommand即可把这些参数写入到FMC_SDCMR寄存器中，然后FMC外设就会发送相应的命令了。

26.8 FMC—扩展外部SDRAM实验

本小节以型号为“W9825G6KH”的SDRAM芯片为STM32扩展内存。它的行地址宽度为13位，列地址宽度为9位，内部含有4个Bank，数据线宽度为16位，容量大小为32MB。

学习本小节内容时，请打开配套的“FMC—读写SDRAM”工程配合阅读。本实验仅讲解基本的SDRAM驱动，不涉及内存管理的内容，在本书的《MDK编译过程及文件类型全解》章节将会讲解使用更简单的方法从SDRAM中分配变量，以及使用C语言标准库的malloc函数来分配SDRAM的空间。

26.8.1 硬件设计

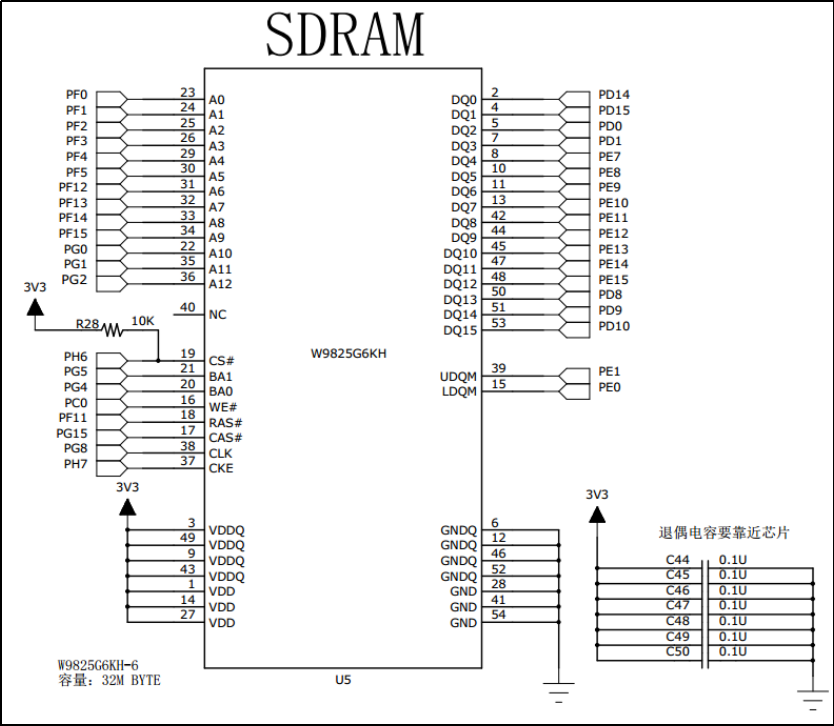

图 26 -15 SDRAM硬件连接图

SDRAM与STM32相连的引脚非常多，主要是地址线和数据线，这些具有特定FMC功能的GPIO引脚可查询《STM32F7xx规格书》中的说明来了解。

关于该SDRAM芯片的更多信息，请参考其规格书《W9825G6KH》了解。若您使用的实验板FLASH的型号或控制引脚不一样，可在我们工程的基础上修改，程序的控制原理相同。

1.8.2 软件设计

为了使工程更加有条理，我们把SDRAM初始化相关的代码独立分开存储，方便以后移植。在“工程模板”之上新建“bsp_sdram.c”及“bsp_sdram.h”文件，这些文件也可根据您的喜好命名，它们不属于STM32 HAL库的内容，是由我们自己根据应用需要编写的。

1. 编程要点

(1) 初始化通讯使用的目标引脚及端口时钟；

(2) 使能FMC外设的时钟；

(3) 配置FMC SDRAM的时序、工作模式；

(4) 根据SDRAM的初始化流程编写初始化函数；

(5) 建立机制访问外部SDRAM存储器；

(6) 编写测试程序，对读写数据进行校验。

2. 代码分析

FMC硬件相关宏定义

我们把FMC SDRAM硬件相关的配置都以宏的形式定义到 “bsp_sdram.h”文件中，见代码清单 24- 4。

代码清单 26 -4 SDRAM硬件配置相关的宏(省略了大部分数据线)

1 /*地址信号线*/

2 #define FMC_A0_GPIO_PORT GPIOF

3 #define FMC_A0_GPIO_CLK() __GPIOF_CLK_ENABLE()

4 #define FMC_A0_GPIO_PIN GPIO_PIN_0

5 /*省略一些引脚*/

6 #define FMC_A12_GPIO_PORT GPIOG

7 #define FMC_A12_GPIO_CLK() __GPIOG_CLK_ENABLE()

8 #define FMC_A12_GPIO_PIN GPIO_PIN_2

10 /*数据信号线*/

11 #define FMC_D0_GPIO_PORT GPIOD

12 #define FMC_D0_GPIO_CLK() __GPIOD_CLK_ENABLE()

13 #define FMC_D0_GPIO_PIN GPIO_PIN_14

15 /*省略一些引脚*/

16 #define FMC_D15_GPIO_PORT GPIOD

17 #define FMC_D15_GPIO_CLK() __GPIOD_CLK_ENABLE()

18 #define FMC_D15_GPIO_PIN GPIO_PIN_10

20 /*控制信号线*/

21 #define FMC_CS_GPIO_PORT GPIOH

22 #define FMC_CS_GPIO_CLK() __GPIOH_CLK_ENABLE()

23 #define FMC_CS_GPIO_PIN GPIO_PIN_6

25 #define FMC_BA0_GPIO_PORT GPIOG

26 #define FMC_BA0_GPIO_CLK() __GPIOG_CLK_ENABLE()

27 #define FMC_BA0_GPIO_PIN GPIO_PIN_4

29 #define FMC_BA1_GPIO_PORT GPIOG

30 #define FMC_BA1_GPIO_CLK() __GPIOG_CLK_ENABLE()

31 #define FMC_BA1_GPIO_PIN GPIO_PIN_5

33 #define FMC_WE_GPIO_PORT GPIOC

34 #define FMC_WE_GPIO_CLK() __GPIOC_CLK_ENABLE()

35 #define FMC_WE_GPIO_PIN GPIO_PIN_0

37 #define FMC_RAS_GPIO_PORT GPIOF

38 #define FMC_RAS_GPIO_CLK() __GPIOF_CLK_ENABLE()

39 #define FMC_RAS_GPIO_PIN GPIO_PIN_11

41 #define FMC_CAS_GPIO_PORT GPIOG

42 #define FMC_CAS_GPIO_CLK() __GPIOG_CLK_ENABLE()

43 #define FMC_CAS_GPIO_PIN GPIO_PIN_15

45 #define FMC_CLK_GPIO_PORT GPIOG

46 #define FMC_CLK_GPIO_CLK() __GPIOG_CLK_ENABLE()

47 #define FMC_CLK_GPIO_PIN GPIO_PIN_8

49 #define FMC_CKE_GPIO_PORT GPIOH

50 #define FMC_CKE_GPIO_CLK() __GPIOH_CLK_ENABLE()

51 #define FMC_CKE_GPIO_PIN GPIO_PIN_7

53 /*UDQM LDQM*/

54 #define FMC_UDQM_GPIO_PORT GPIOE

55 #define FMC_UDQM_GPIO_CLK() __GPIOE_CLK_ENABLE()

56 #define FMC_UDQM_GPIO_PIN GPIO_PIN_1

58 #define FMC_LDQM_GPIO_PORT GPIOE

59 #define FMC_LDQM_GPIO_CLK() __GPIOE_CLK_ENABLE()

60 #define FMC_LDQM_GPIO_PIN GPIO_PIN_0

以上代码根据硬件的连接，把与SDRAM通讯使用的引脚号、引脚源以及复用功能映射都以宏封装起来。其中FMC_CKE和FMC_CLK引脚对应的是FMC的存储区域2，所以后面我们对SDRAM的寻址空间也是要指向存储区域2的。

初始化FMC的 GPIO

利用上面的宏，编写FMC的GPIO引脚初始化函数，见代码清单 24 5。

代码清单 26 5 FMC的GPIO初始化函数(省略了大部分数据线)

1 /**

2 * @brief 初始化控制SDRAM的IO

3 * @param 无

4 * @retval 无

5 */

6 static void SDRAM_GPIO_Config(void)

7 {

8 GPIO_InitTypeDef GPIO_InitStructure;

10 /*此处省略大量地址线、数据线以及控制信号线，

11 它们的时钟配置都相同，具体请查看工程中的代码*/

12 /* 使能SDRAM相关的GPIO时钟 */

13 /*地址信号线*/

14 FMC_A0_GPIO_CLK();FMC_A1_GPIO_CLK(); FMC_A2_GPIO_CLK();

15 /*数据信号线*/ /*控制信号线*/

16 FMC_UDQM_GPIO_CLK();FMC_LDQM_GPIO_CLK();

18 /*--所有GPIO的配置都相同，此处省略大量引脚初始化，具体请查看工程中的代码*/

19 /* 通用 GPIO 配置 */

20 GPIO_InitStructure.Mode = GPIO_MODE_AF_PP;//配置为复用功能

21 GPIO_InitStructure.Pull = GPIO_PULLUP;

22 GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;

23 GPIO_InitStructure.Alternate = GPIO_AF12_FMC;

25 /*A行列地址信号线针对引脚配置*/

26 GPIO_InitStructure.Pin = FMC_A0_GPIO_PIN;

27 HAL_GPIO_Init(FMC_A0_GPIO_PORT, &GPIO_InitStructure);

29 /*...*/

30 /*DQ数据信号线针对引脚配置*/

31 GPIO_InitStructure.Pin = FMC_D0_GPIO_PIN;

32 HAL_GPIO_Init(FMC_D0_GPIO_PORT, &GPIO_InitStructure);

34 /*...*/

35 /*控制信号线*/

36 GPIO_InitStructure.Pin = FMC_CS_GPIO_PIN;

37 HAL_GPIO_Init(FMC_CS_GPIO_PORT, &GPIO_InitStructure);

39 /*...*/

40 }

与所有使用到GPIO的外设一样，都要先把使用到的GPIO引脚模式初始化，以上代码把FMC SDRAM的所有信号线全都初始化为FMC复用功能，所有引脚配置都是一样的。

配置FMC的模式

接下来需要配置FMC SDRAM的工作模式，这个函数的主体是根据硬件连接的SDRAM特性，对时序结构体以及初始化结构体进行赋值。见错误!未找到引用源。。

代码清单 26- 6 配置FMC的模式

1 void SDRAM_Init(void)

2 {

4 FMC_SDRAM_TimingTypeDef SdramTiming;

5 /* 配置FMC接口相关的 GPIO*/

6 SDRAM_GPIO_Config();

8 /* 使能 FMC 时钟 */

9 __FMC_CLK_ENABLE();

11 /*执行SDRAM1的内存初始化序列 */

12 hsdram1.Instance = FMC_SDRAM_DEVICE;

13 /* hsdram1结构体初始化*/

14 hsdram1.Init.SDBank = FMC_SDRAM_BANK2;

15 hsdram1.Init.ColumnBitsNumber = FMC_SDRAM_COLUMN_BITS_NUM_9;//SDRAM列数

16 hsdram1.Init.RowBitsNumber = FMC_SDRAM_ROW_BITS_NUM_13;//SDRAM行数

17 hsdram1.Init.MemoryDataWidth = FMC_SDRAM_MEM_BUS_WIDTH_16;//总线数据宽度为16位

18 hsdram1.Init.InternalBankNumber = FMC_SDRAM_INTERN_BANKS_NUM_4;//4个扇区

19 hsdram1.Init.CASLatency = FMC_SDRAM_CAS_LATENCY_3;//列地址选通信延时

20 hsdram1.Init.WriteProtection = FMC_SDRAM_WRITE_PROTECTION_DISABLE;//禁止写保护

21 hsdram1.Init.SDClockPeriod = FMC_SDRAM_CLOCK_PERIOD_2;//SDRAM时钟fpclk=108M

22 hsdram1.Init.ReadBurst = FMC_SDRAM_RBURST_ENABLE; //使能突发传输模式

23 hsdram1.Init.ReadPipeDelay = FMC_SDRAM_RPIPE_DELAY_1; //读通道延时

24 /* SDRAM时序 */

25 SdramTiming.LoadToActiveDelay = 2;//加载模式寄存器命令与行有效或刷新命令之间的延迟

26 SdramTiming.ExitSelfRefreshDelay = 8;//退出自我刷新到行有效命令之间的延迟

27 SdramTiming.SelfRefreshTime = 5;//行有效与预充电命令之间的延迟

28 SdramTiming.RowCycleDelay = 7;//两个刷新命令或两个行有效命令之间的延迟

29 SdramTiming.WriteRecoveryTime = 2;//写入命令到预充电命令之间的延迟

30 SdramTiming.RPDelay = 2;//预充电与行有效命令之间的延迟

31 SdramTiming.RCDDelay = 2;//行有效与列读写命令之间的延迟

33 HAL_SDRAM_Init(&hsdram1, &SdramTiming);

34 /* FMC SDRAM 设备时序初始化 */

35 SDRAM_InitSequence();

37 }

这个函数的执行流程如下：

(1) 初始化GPIO引脚以及FMC时钟

函数开头调用了前面定义的SDRAM_GPIO_Config函数对FMC用到的GPIO进行初始化，并且使用库函数__FMC_CLK_ENABLE使能FMC外设的时钟。

(2) 时序结构体赋值

接下来对时序结构体hsdram1和SdramTiming赋值。在前面我们了解到时序结构体各个成员值的单位是同步时钟SDCLK的周期数，而根据我们使用的SDRAM芯片，可查询得它对这些时序要求，见表 26 -5。

表 26 -5 SDRAM的延时参数(摘自《W9825G6KH》规格书)

时间参数	说明	最小值	单位
trc	两个刷新命令或两个行有效命令之间的延迟	60	ns
tras	行有效与预充电命令之间的延迟	42	ns
trp	预充电与行有效命令之间的延迟	15	ns
trcd	行有效与列读写命令之间的延迟	15	ns
twr	写入命令到预充电命令之间的延迟	2	cycle
txsr	退出自我刷新到行有效命令之间的延迟	72	ns
t_mrd	加载模式寄存器命令与行有效或刷新命令之间的延迟	2	cycle

部分时间参数以ns为单位，因此我们需要进行单位转换，而以SDCLK时钟周期数(cycle)为单位的时间参数，直接赋值到时序结构体成员里即可。

由于我们配置FMC输出的SDCLK时钟频率为HCLK的1/2(在后面的程序里配置的)，即F_SDCLK=108MHz，可得1个SDCLK时钟周期长度为T_SDCLK=1/F_SDCLK =9.26ns，然后设置各个成员的时候，只要保证时间大于以上SDRAM延时参数表的要求即可。如trc要求大于60ns，而9.26ns x 7=64.82ns，所以FMC_RowCycleDelay(TRC)成员值被设置为7个时钟周期，依葫芦画瓢完成时序参数的设置。

(3) 配置FMC初始化结构体

函数接下来对FMC SDRAM的初始化结构体赋值。包括行列地址线宽度、数据线宽度、SDRAM内部Bank数量以及CL长度，这些都是根据外接的SDRAM的特性设置的，其中CL长度要与后面初始化流程中给SDRAM模式寄存器中的赋值一致。

q 设置存储区域

Bank成员设置FMC的SDRAM存储区域映射选择为FMC_SDRAM_BANK2，这是由于我们的SDRAM硬件连接到FMC_CKE1和FMC_CLK1，所以对应到存储区域2；

q 行地址、列地址、数据线宽度及内部Bank数量

这些结构体成员都是根据SDRAM芯片的特性配置的，行地址宽度为9位，列地址宽度为13位，数据线宽度为16位，SDRAM内部有4个Bank；

q CL长度

CL的长度这里被设置为2个同步时钟周期，它需要与后面SDRAM模式寄存器中的配置一样；

q 写保护

WriteProtection用于设置写保护，如果使能了这个功能是无法向SDRAM写入数据的，所以我们关闭这个功能；

q 同步时钟参数

SDClockPeriod成员被设置为FMC_SDRAM_CLOCK_PERIOD_2 ，所以同步时钟的频率就被设置为HCLK的1/2了；

q 突发读模式及读延迟

为了加快读取速度，我们使能突发读功能，且读延迟周期为0；

q 时序参数

最后向SdramTiming赋值为前面的时序结构体，包含了我们设定的SDRAM时间参数。

q 赋值完成后调用库函数HAL_SDRAM_Init把初始化结构体配置的各种参数写入到FMC_SDCR控制寄存器及FMC_SDTR时序寄存器中。函数的最后调用SDRAM_InitSequence函数实现执行SDRAM的上电初始化时序。

实现SDRAM的初始化时序

在上面配置完成STM32的FMC外设参数后，在读写SDRAM前还需要执行前面介绍的SDRAM上电初始化时序，它就是由SDRAM_InitSequence函数实现的，见代码清单 46 -8。

代码清单 26 -7 SDRAM上电初始化时序

1 static void SDRAM_InitSequence(void)

2 {

3 uint32_t tmpr = 0;

5 /* Step 1 ----------------------------------------------------*/

6 /* 配置命令：开启提供给SDRAM的时钟 */

7 Command.CommandMode = FMC_SDRAM_CMD_CLK_ENABLE;

8 Command.CommandTarget = FMC_COMMAND_TARGET_BANK;

9 Command.AutoRefreshNumber = 1;

10 Command.ModeRegisterDefinition = 0;

11 /* 发送配置命令 */

12 HAL_SDRAM_SendCommand(&sdramHandle, &Command, SDRAM_TIMEOUT);

14 /* Step 2: 延时100us */

15 SDRAM_delay(1);

17 /* Step 3 ----------------------------------------------------*/

18 /* 配置命令：对所有的bank预充电 */

19 Command.CommandMode = FMC_SDRAM_CMD_PALL;

20 Command.CommandTarget = FMC_COMMAND_TARGET_BANK;

21 Command.AutoRefreshNumber = 1;

22 Command.ModeRegisterDefinition = 0;

23 /* 发送配置命令 */

24 HAL_SDRAM_SendCommand(&sdramHandle, &Command, SDRAM_TIMEOUT);

26 /* Step 4 -----------------------------------------------------*/

27 /* 配置命令：自动刷新 */

28 Command.CommandMode = FMC_SDRAM_CMD_AUTOREFRESH_MODE;

29 Command.CommandTarget = FMC_COMMAND_TARGET_BANK;

30 Command.AutoRefreshNumber = 8;

31 Command.ModeRegisterDefinition = 0;

32 /* 发送配置命令 */

33 HAL_SDRAM_SendCommand(&sdramHandle, &Command, SDRAM_TIMEOUT);

35 /* Step 5 ------------------------------------------------------*/

36 /* 设置sdram寄存器配置 */

37 tmpr = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_1 |

38 SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL |

39 SDRAM_MODEREG_CAS_LATENCY_3 |

40 SDRAM_MODEREG_OPERATING_MODE_STANDARD |

41 SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;

43 /* 配置命令：设置SDRAM寄存器 */

44 Command.CommandMode = FMC_SDRAM_CMD_LOAD_MODE;

45 Command.CommandTarget = FMC_COMMAND_TARGET_BANK;

46 Command.AutoRefreshNumber = 1;

47 Command.ModeRegisterDefinition = tmpr;

48 /* 发送配置命令 */

49 HAL_SDRAM_SendCommand(&sdramHandle, &Command, SDRAM_TIMEOUT);

51 /* Step 6 -----------------------------------------------------*/

53 /* 设置刷新计数器 */

54 /* 刷新周期=64ms/8192行=7.8125us */

55 /* COUNT=(7.8125 us x Freq) - 20 */

56 /* 设置自刷新速率 */

57 HAL_SDRAM_ProgramRefreshRate(&sdramHandle, 824);

58 }

SDRAM的初始化流程实际上是发送一系列控制命令，利用命令结构体FMC_SDRAM_CommandTypeDef及库函数HAL_SDRAM_SendCommand配合即可发送各种命令。函数中按次序发送了使能CLK命令、预充电命令、2个自动刷新命令以及加载模式寄存器命令。

其中发送加载模式寄存器命令时使用了一些自定义的宏，使用这些宏组合起来然后赋值到命令结构体的FMC_ModeRegisterDefinition成员中，这些宏定义见代码清单 26 -8。

代码清单 26- 8 加载模式寄存器命令相关的宏

1 /**

2 * @brief FMC SDRAM 模式配置的寄存器相关定义

3 */

4 #define SDRAM_MODEREG_BURST_LENGTH_1 ((uint16_t)0x0000)

5 #define SDRAM_MODEREG_BURST_LENGTH_2 ((uint16_t)0x0001)

6 #define SDRAM_MODEREG_BURST_LENGTH_4 ((uint16_t)0x0002)

7 #define SDRAM_MODEREG_BURST_LENGTH_8 ((uint16_t)0x0004)

8 #define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL ((uint16_t)0x0000)

9 #define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED ((uint16_t)0x0008)

10 #define SDRAM_MODEREG_CAS_LATENCY_2 ((uint16_t)0x0020)

11 #define SDRAM_MODEREG_CAS_LATENCY_3 ((uint16_t)0x0030)

12 #define SDRAM_MODEREG_OPERATING_MODE_STANDARD ((uint16_t)0x0000)

13 #define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000)

14 #define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE ((uint16_t)0x0200)

这些宏是根据“SDRAM的模式寄存器”的位定义的，例如突发长度、突发模式、CL长度、SDRAM工作模式以及突发写模式，其中的CL长度注意要与前面FMC SDRAN初始化结构体中定义的一致。

设置自动刷新周期

在上面SDRAM_InitSequence函数的最后，我们还调用了库函数FMC_SetRefreshCount设置FMC自动刷新周期，这个函数会向刷新定时寄存器FMC_SDRTR写入计数值，这个计数值每个SDCLK周期自动减1，减至0时FMC会自动向SDRAM发出自动刷新命令，控制SDRAM刷新，SDRAM每次收到刷新命令后，刷新一行，对同一行进行刷新操作的时间间隔称为SDRAM的刷新周期。

根据STM32F76xxx参考手册的说明，COUNT值的计算公式如下：

刷新速率 = (COUNT + 1) x SDRAM 频率时钟

COUNT =（ SDRAM 刷新周期/行数) – 20

而查询我们的SDRAM芯片规格书，可知它的SDRAM刷新周期为64ms，行数为8192，可算出它的SDRAM刷新要求：

T_Refresh = 64ms/8192=7.8125us

即每隔7.8125us需要收到一次自动刷新命令。

所以：

COUNT_A = T_Refresh/T_SDCLK=7.8125x108=844

但是根据要求，如果SDRAM在接受读请求后出现内部刷新请求，则必须将刷新速率增加 20 个 SDRAM 时钟周期以获得重充足的裕量。

最后计算出：COUNT=COUNT_A-20=824。

以上就是函数FMC_SetRefreshCount参数值的计算过程。

使用指针的方式访问SDRAM存储器

完成初始化SDRAM后，我们就可以利用它存储数据了，由于SDRAM的存储空间是被映射到内核的寻址区域的，我们可以通过映射的地址直接访问SDRAM，访问这些地址时，FMC外设自动读写SDRAM，程序上无需额外操作。

通过地址访问内存，最直接的方式就是使用C语言的指针方式了，见代码清单 26 -9。

代码清单 26 -9 使用指针的方式访问SDRAM

1 /*SDRAM起始地址存储空间2的起始地址*/

2 #define SDRAM_BANK_ADDR ((uint32_t)0xD0000000)

3 /*SDRAM大小，32M字节*/

4 #define W9825G6KH_SIZE 0x2000000

6 uint32_t temp;

8 /*向SDRAM写入8位数据*/

9 *( uint8_t*) (SDRAM_BANK_ADDR ) = (uint8_t)0xAA;

10 /*从SDRAM读取数据*/

11 temp = *( uint8_t*) (SDRAM_BANK_ADDR );

13 /*写/读 16位数据*/

14 *( uint16_t*) (SDRAM_BANK_ADDR+10 ) = (uint16_t)0xBBBB;

15 temp = *( uint16_t*) (SDRAM_BANK_ADDR+10 );

17 /*写/读 32位数据*/

18 *( uint32_t*) (SDRAM_BANK_ADDR+20 ) = (uint32_t)0xCCCCCCCC;

19 temp = *( uint32_t*) (SDRAM_BANK_ADDR+20 );

为方便使用，代码中首先定义了宏SDRAM_BANK_ADDR表示SDRAM的起始地址，该地址即FMC映射的存储区域2的首地址；宏W9825G6KH_SIZE表示SDRAM的大小，所以从地址(SDRAM_BANK_ADDR)到(SDRAM_BANK_ADDR+ W9825G6KH_SIZE)都表示在SDRAM的存储空间，访问这些地址，直接就能访问SDRAM。

配合这些宏，使用指针的强制转换以及取指针操作即可读写SDRAM的数据，使用上跟普通的变量无异。

直接指定变量存储到SDRAM空间

每次存取数据都使用指针来访问太麻烦了，为了简化操作，可以直接指定变量存储到SDRAM空间，见代码清单 26 -10。

代码清单 26 -10 直接指定变量地址的方式访问SDRAM

1 /*SDRAM起始地址存储空间2的起始地址*/

2 #define SDRAM_BANK_ADDR ((uint32_t)0xD0000000)

3 /*绝对定位方式访问SDRAM,这种方式必须定义成全局变量*/

4 uint8_t testValue __attribute__((at(SDRAM_BANK_ADDR)));

5 testValue = 0xDD;

这种方式使用关键字“__attribute__((at()))”来指定变量的地址，代码中指定testValue存储到SDRAM的起始地址，从而实现把变量存储到SDRAM上。要注意使用这种方法定义变量时，必须在函数外把它定义成全局变量，才可以存储到指定地址上。

更常见的是利用这种方法定义一个很大的数组，整个数组都指定到SDRAM地址上，然后就像使用malloc函数一样，用户自定义一些内存管理函数，动态地使用SDRAM的内存，我们在使用emWin写GUI应用的时候就是这样做的。

在本书的《MDK编译过程及文件类型全解》章节将会讲解使用更简单的方法从SDRAM中分配变量，以及使用C语言标准库的malloc函数来分配SDRAM的空间，更有效地进行内存管理。

3. main函数

最后我们来编写main函数，进行SDRAM芯片读写校验，见错误!未找到引用源。。

代码清单 26 -11 main函数

1 int main(void)

2 {

3 /* 系统时钟初始化成216 MHz */

4 SystemClock_Config();

5 /* LED 端口初始化 */

6 LED_GPIO_Config();

8 /* 初始化串口 */

9 DEBUG_USART_Config();

11 printf("\r\n秉火STM32F67 SDRAM 读写测试例程\r\n");

13 /*初始化SDRAM模块*/

14 SDRAM_Init();

16 /*蓝灯亮，表示正在读写SDRAM测试*/

17 LED_BLUE;

19 /*使能RNG时钟*/

20 __RNG_CLK_ENABLE();

21 /*初始化RNG模块产生随机数*/

22 hrng.Instance = RNG;

23 HAL_RNG_Init(&hrng);

25 printf("开始生成10000个SDRAM测试随机数\r\n");

26 for (count=0; count<10000; count++)

28 {

29 RadomBuffer[count]=HAL_RNG_GetRandomNumber(&hrng);

31 }

32 printf("10000个SDRAM测试随机数生成完毕\r\n");

34 SDRAM_Check();

36 while (1);

39 }

函数中初始化了系统时钟、LED、串口，初始化随机数发生模块，产生10000个随机数用于写入SDRAM，接着调用前面定义好的SDRAM_Init函数初始化FMC及SDRAM，然后调用自定义的测试函数SDRAM_Test测试整个SDRAM填满随机数，进行读写校验是否正确，它就是使用指针的方式存取数据并校验而已，此处不展开。

注意对SDRAM存储空间的数据操作都要在SDRAM_Init初始化FMC之后，否则数据是无法正常存储的。

下载验证

用USB线连接开发板“USB TO UART”接口跟电脑，在电脑端打开串口调试助手，把编译好的程序下载到开发板。在串口调试助手可看到SDRAM测试的调试信息。

来源：oschina

链接：https://my.oschina.net/u/4306387/blog/3876096

标签

CAS
