flowable流程资源部署方式

此生再无相见时 提交于 2020-11-15 07:59:46

一. 用flowable Modeler设计好流程图后,有多种资源部署方式

  1. 导出xml,然后部署到flowable数据库中
    public Deployment deployFlow(String filePath) {
            try {
                DeploymentBuilder deploymentBuilder = repositoryService.createDeployment()
                        .addClasspathResource(filePath);
                Deployment deployment = deploymentBuilder.deploy();
                logger.info("成功:部署工作流成:" + filePath);
                return deployment;
            } catch (Exception e) {
                logger.error("失败:部署工作流:" + e);
                return null;
            }
        }
  2. 多个流程模型定义文件,即xml打包成zip/bar,多个资源文件一起部署
    InputStream in = this.getClass().getClassLoader().getResourceAsStream("diagrams/approve.zip");
    ZipInputStream zipInputStream = new ZipInputStream(in);
    Deployment deployment = processEngine.getRepositoryService()//获取流程定义和部署对象相关的Service
                    .createDeployment()//创建部署对象
                    .addZipInputStream(zipInputStream)//使用zip方式部署,将approve.bpmn和approve.png压缩成zip格式的文件
                    .deploy();//完成部署
    System.out.println("部署ID:"+deployment.getId());
    System.out.println("部署时间:"+deployment.getDeploymentTime());
  3. Model方式部署,设计器中的发布就是用的此方法
    Model modelData =modelService.getModel(modelId);
    byte[] bytes = modelService.getBpmnXML(modelData);
    if(bytes==null){
        res.put("error","模型数据为空,请先设计流程并成功保存,再进行发布。");
        return res;
    }

    BpmnModel model = modelService.getBpmnModel(modelData);
    if(model.getProcesses().size()==0){
        res.put("error","数据模型不符要求,请至少设计一条主线流程。");
        return res;
    }
    byte[] bpmnBytes = new BpmnXMLConverter().convertToXML(model);
    String processName = modelData.getName()+".bpmn20.xml";
    Deployment deployment = repositoryService.createDeployment()
            .name(modelData.getName())
            .addBytes(processName,bpmnBytes)
            .deploy();
  4. 你也可以用代码创建bpmnModel模型,然后用以下代码进行部署
    repositoryService.createDeployment().addBpmnModel("bpmnModel", bpmnModel).deploy();

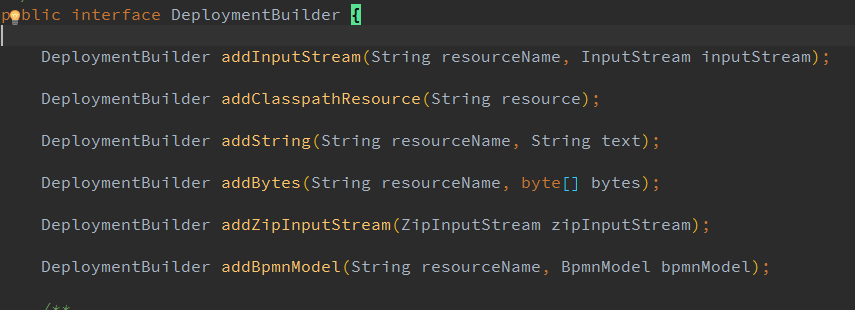

  5. 其他部署方式详细参考flowable源码





二. 部署相关的表

  1. act_re_deployment:流程模型部署对象表。
    每部署一次生成一条记录,首先生成这条数据,它的id主键将会被act_re_procdef和act_ge_bytearray作为外键。
  2. act_re_procdef:流程定义表。
    一次部署可能采用zip/bar进行部署,里面是有多份流程定义文件xml的,这时候act_re_deployment只有一条部署信息,但act_re_procdef有多个记录(一个流程定义对应一条)
    ,这个表有DEPLOYMENT_ID_外键字段,用它关联act_re_deployment。
  3. act_ge_bytearray:资源文件表。
    流程模型资源文件的真正存放地方,它每部署一次就会产生2条记录,一条是关于bpmn规范的文件内容存放在BYTES字段中,另一条是图片信息,采用二进制格式存储。
    提示:可以部署后解析bpmn文件的内容自动生成流程图,实现流程图的跟踪线路。
  4. act_re_model:这张表,在xml进行部署时,它没有内容(flowable放弃了此表改用act_de_model保存流程模型信息)

参考文章:https://blog.csdn.net/zhongzk69/article/details/90737302
