DNS和ICMP常见隐蔽隧道工具流量解析

DNS隧道

0 1

原理

在进行DNS查询时，如果查询的域名不在DNS服务器本机的缓存中，就会访问互联网进行查询，然后返回结果，如果互联网上有一台定制的服务器，那么依靠DNS协议即可进行数据包的交换。从DNS协议角度来看，这样的操作只是在一次次的查询某个特定的域名并得到解析结果，但其本质问题是，预期的返回结果应该是一个IP，而事实上返回的可以使任意字符，包括加密的C&C指令。

DNS隧道根据实现方式大致可分为两种：

直连：用户端直接和指定的目标DNS服务器建立连接，然后将需要传输的数据编码封装在DNS协议中进行通信。这种方式的优点是具有较高速度，但蔽性弱、易被探测追踪的缺点也很明显。另外直连方式的限制比较多，如目前很多的企业网络为了尽可能的降低遭受网络攻击的风险，一般将相关策略配置为仅允许与指定的可信任DNS服务器之间的流量通过。

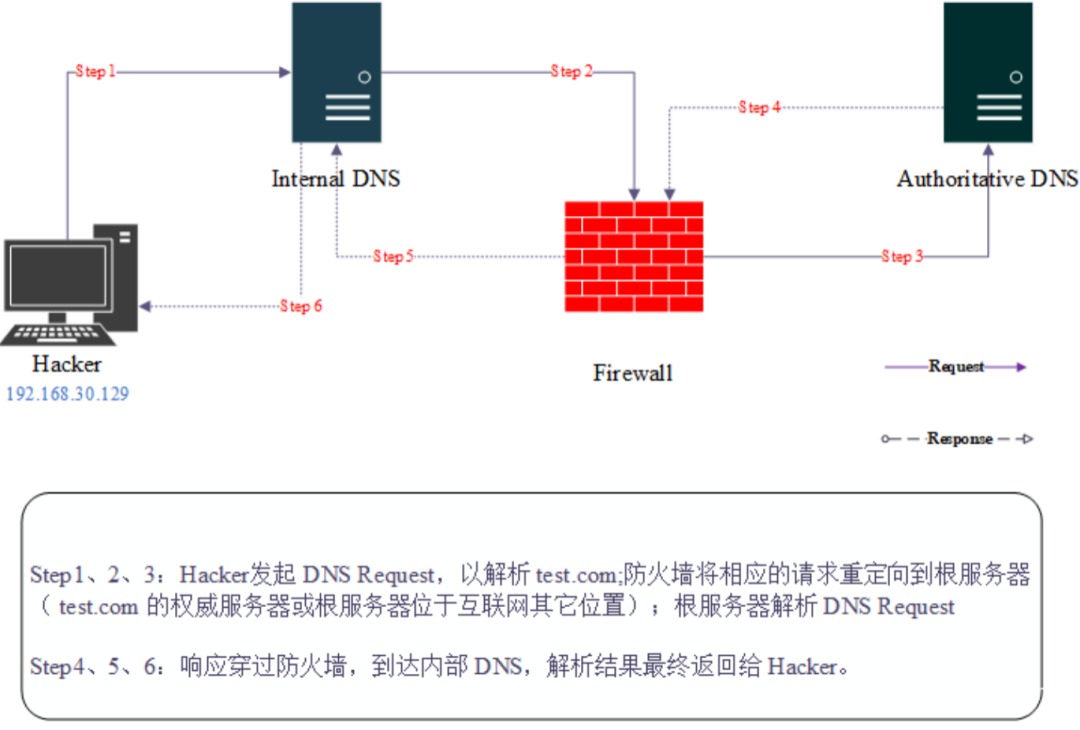

中继隧道：通过DNS迭代查询而实现的中继DNS隧道，这种方式及其隐秘，且可在绝大部分场景下部署成功。但由于数据包到达目标DNS服务器前需要经过多个节点的跳转，数据传输速度和传输能力较直连会慢很多。

这两种功方法虽然在工作原理上存在差异，但是从流量上看都是DNS协议，但是实际工程中也需要注意，旁路采集的方式可能会影响到你最终能否采集到的完整的通信日志，例如如果采用记录dns解析的方法，则可能漏过upd-ip直连的通信方式，如果直接在网关上进行“端口和协议解析”则可保证全流量采集。

0 2

应用场景

在安全策略严格的内网环境中，常见的 C&C 通讯端口都被众多安全设备所监控。如果攻击者对目标内网的终端进行渗透时，发现该网段只允许白名单流量出站，同时其它端口都被屏蔽时，传统 C&C 通讯手段无法成立，反弹 Shell 变得十分困难。在这种情况下，攻击者还有一个最后的选择：使用 DNS 隐蔽隧道建立ReverseShell。

工具流量分析

Dnscat2

Dnscat2是使用DNS协议创建加密的C&C通道，通过预共享密钥进行身份验证，使用shell及DNS查询类型（TXT、MX、CNAME、A、AAAA），多个同时进行会话。

Dnscat2也分为两种模式：

直连模式：客户端直接向指定IP地址的DNS服务器发起DNS解析请求。
中继模式：DNS经过互联网迭代解析，指向指定的DNS服务器。

流量分析

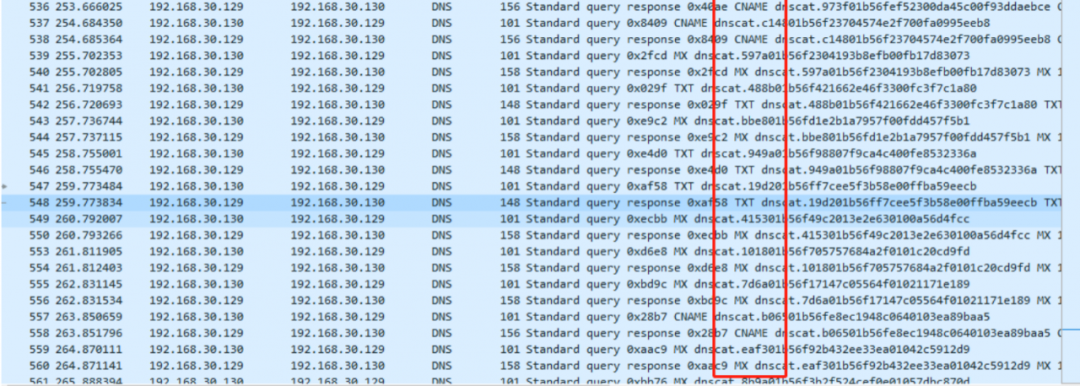

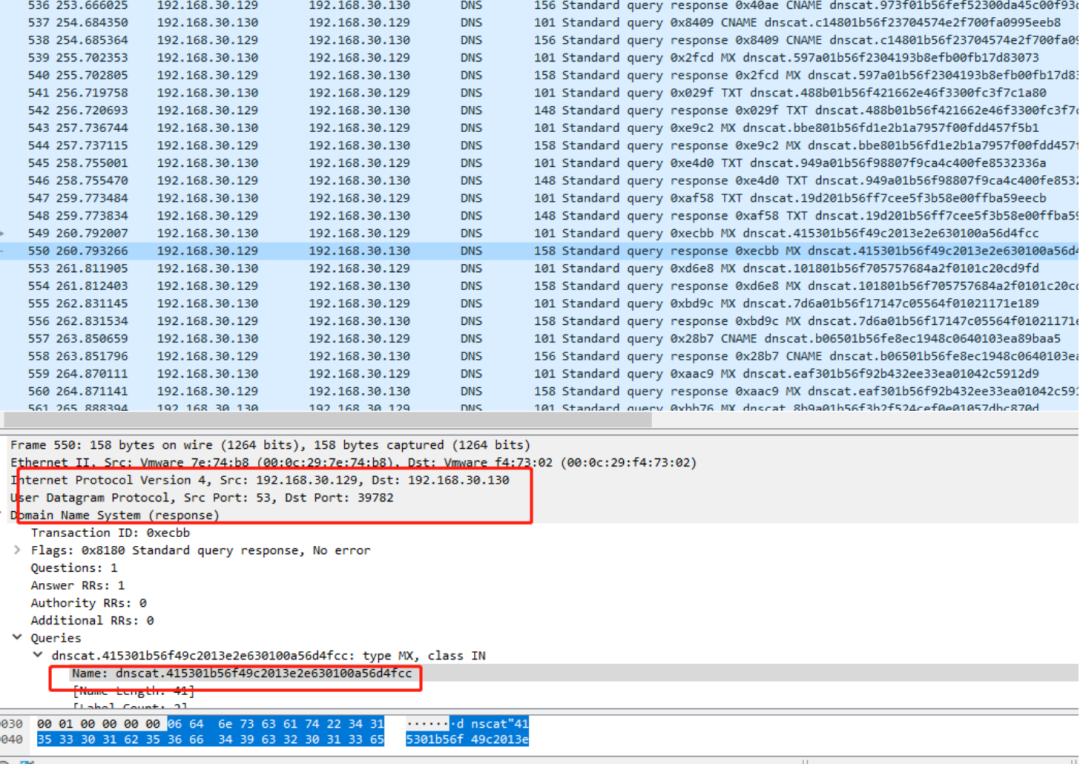

可以看到dnscat2通过dns协议的请求包，封装了加密后的指令执行结果。

还可以看到所有dns包的udp五元组都是相同的，受控端和C&C复用了同一个udp会话进行dns隧道通信，dnscat2通过加密手段隐藏了CC服务器的域名，隐蔽性很好。

并且DNS请求包中名称字段中包含了dnscat的工具标识。

通信过程中主要使用了MX、TXT、CNAME记录的查询。

检测

l DNS请求包中的请求字段的名称中包含了”dnscat”这个字符串，可以作为防火墙和入侵检测的特征。

l 因为所有dns包的udp五元组都是相同的，受控端和C&C复用了同一个udp会话进行dns隧道通信，可以利用这个特征进行upd五元组聚类，在upd五元组会话的基础上进行特征工程。（机器学习）

l 很多DNS Tunneling使用TXT记录类型发送请求和响应（例如文件上传等大数据量功能），而在正常的DNS网络流量中，TXT记录的比例可能只有1%-2%，如果时间窗口内，TXT记录的比例激增，那么也意味着可能存在异常。

Reverse_DNS_Shell

Reverse_DNS_Shell使用 DNS 作为 C2 通道的 Python 反向 Shell。

流量分析

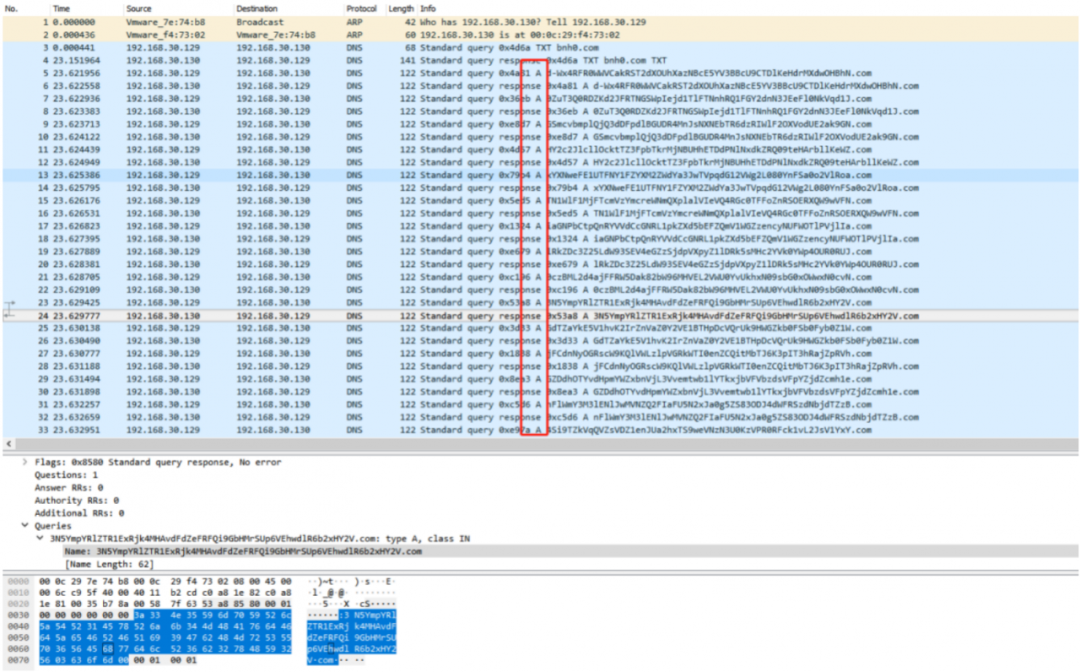

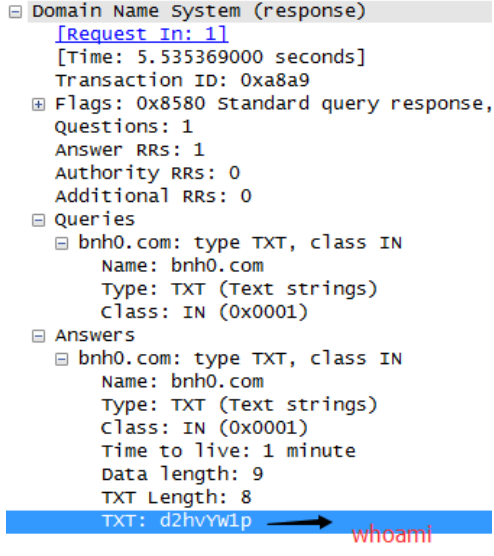

可以发现进行通信的查询类型都为A类型，但在进行命令执行时，所用的为TXT记录报文。

在GitHub上的项目代码中发现

def spawnShell(answer, payload): shellInput = raw_input(PROMPT) if shellInput == 'quit': EXIT = 1 if shellInput == '': spawnShell(answer, payload) out = base64.b64encode(shellInput) answer.add_answer( *dnslib.RR.fromZone('{}.com 60 TXT "{}"'.format(payload, out))) return answer

这一部分封装的是对DNS的应答，payload里是对上一次命令执行后的回显，out是将这一次对被控端发送的命令进行编码并封装为TXT应答包。

但是由于工具是开源的，可以进行多元化编译，所以加解密方式不固定。

检测

l 很多DNS Tunneling使用TXT记录类型发送请求和响应（例如文件上传等大数据量功能），而在正常的DNS网络流量中，TXT记录的比例可能只有1%-2%，如果时间窗口内，TXT或者A记录的比例激增，那么也意味着可能存在异常。

Iodine

iodine可以通过一台DNS服务器创造一个IPv4数据通道，特别适合在目标主机只能发送DNS请求的网络环境中使用。

Iodine支持直接转发和中继两种模式，原理是：通过TAP虚拟网卡，在服务端建立一个局域网；在客户端，通过TAP建立一个虚拟网卡；两者通过DNS隧道连接，处于同一局域网。在客户端和服务端建立连接后，客户机上会多一块名为“dns0”的虚拟网卡。

流量分析

Iodine默认使用TXT和NULL类型发送数据,支持NULL,TXT,SRV,MX,CNAME,A等多种查询请求类型

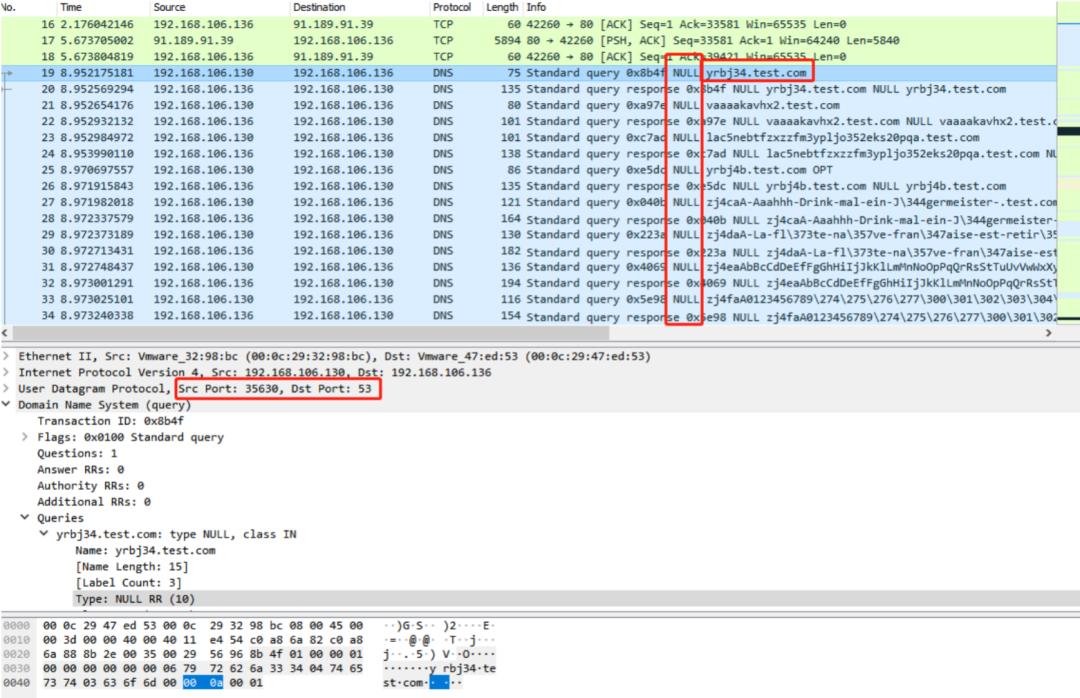

在test.com前的字段为加密字段（Iodine支持base32，base64，base128等多种编码规范），这里使用了NULL查询类型。

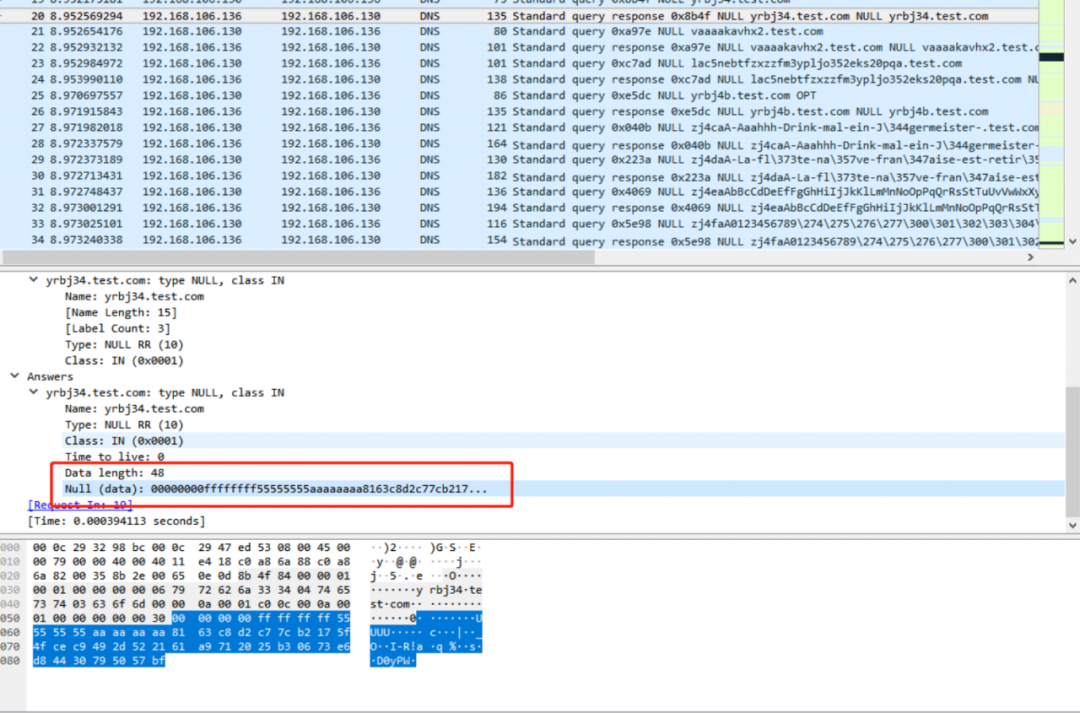

响应包中data字段是传输的加密数据。

同时发现传输的五元组也都是相同的，受控机和攻击机是使用同一个udp会话进行DNS通信。

检测

l 如果一定时间内，NULL记录的比例激增，那么意味着可能存在异常。（但是iodine支持多种类型发送数据，所以可能是NULL、TXT、SRV、MX、CNAME、A任意一种记录比例激增）

l 因为数据包中的域名是明文传输，可以检测恶意域名。

Dns2tcp

dns2tcp使用C语言编写。支持DNS协议KEY和TXT类型的请求。

流量分析

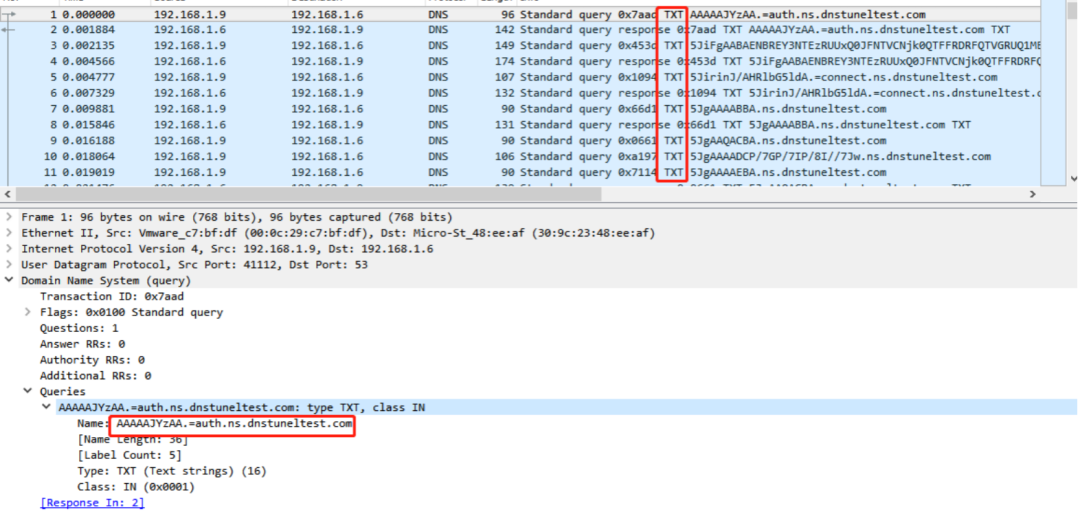

通过数据包发现使用的是TXT来传输，dns2tcp只能用两种类型：TXT和KEY，默认是TXT。

域名前的是通过隧道加密传输的数据，用的base64加密。

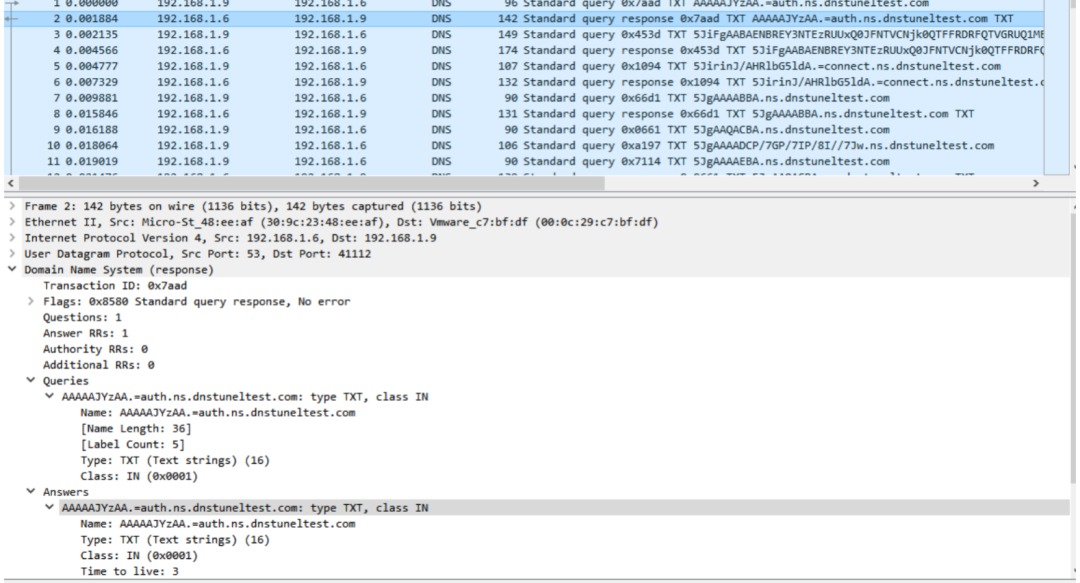

请求包和回应包的内容基本一致，除了回应包比请求包多了一串base64加密后的数据。

检测

l 如果一定时间内，TXT或KEY记录的比例激增，那么意味着可能存在异常。

总结

DNS隧道传输数据时，会将数据切成若干个小单元依次发出，时间间隔非常小，当没有数据交互的时候，隧道两端仍然会发包保持通信状态，大概0.6s发出一个数据包，最大是3s。
可以通过追踪用户DNS查询次数，如果达到阈值就生成响应报告。
记录TXT、NULL等查询类型所占比例，如果比例激增则怀疑攻击。
查看DNS数据包字段内包含的域名是否为恶意域名。
查看DNS数据包字段内是否包含恶意流量标签（dnscat）
基本所有隐蔽隧道数据包中的五元组都是相同的，可以通过五元组判断是否存在隧道。

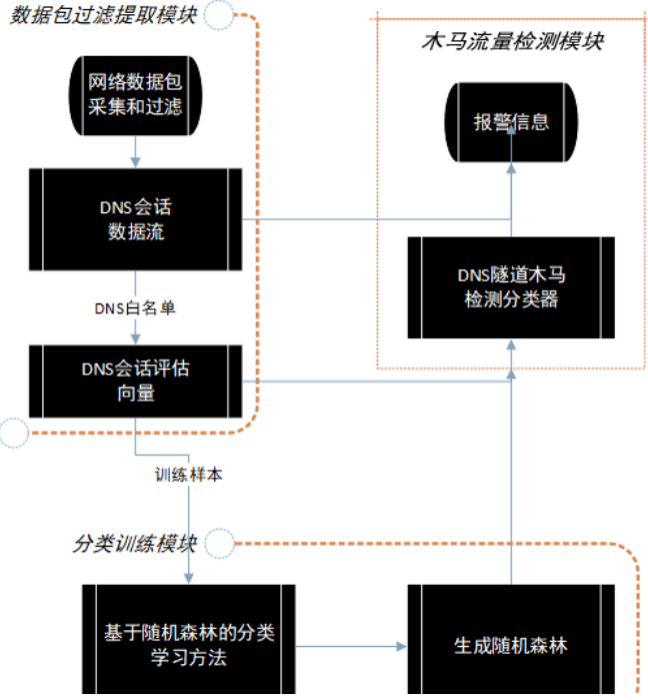

可以结合协议本身，基于通信行为检测隧道木马，,采用 Winpcap 数据包捕获技术的底层过滤机制，抓取 DNS 流量.将抓取的 DNS 流量按照五元组进行聚类,形成 DNS 会话数据流.将一个个 DNS 会话数据流提取成 DNS 会话评估向量,作为分类训练模块和木马流量监测的输入。（机器学习）

【https://www.cnblogs.com/LittleHann/p/8656621.html】

ICMP隧道

原理

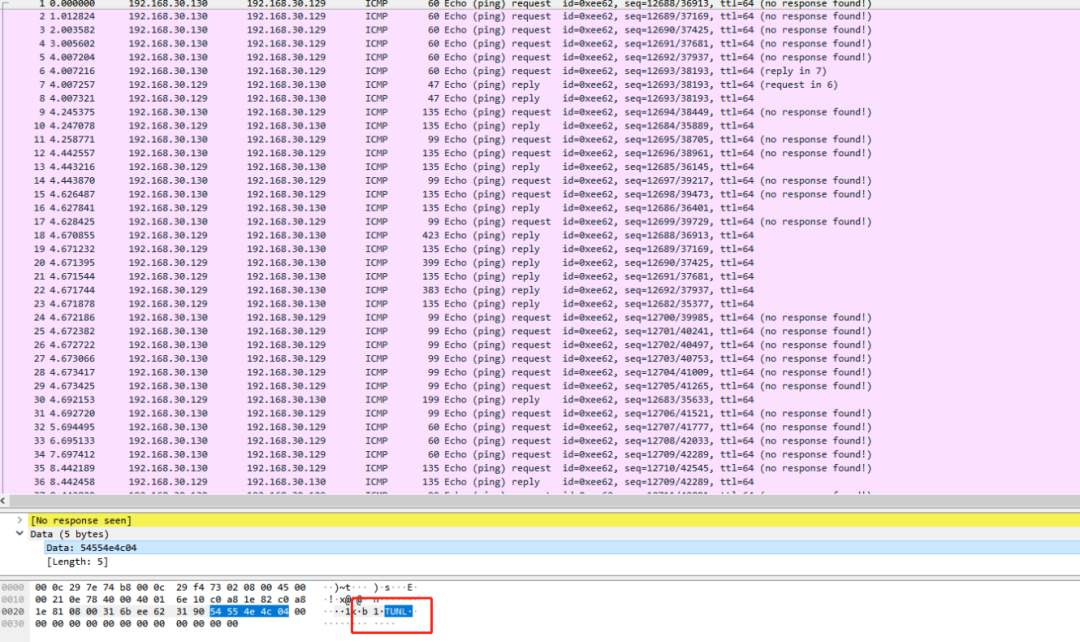

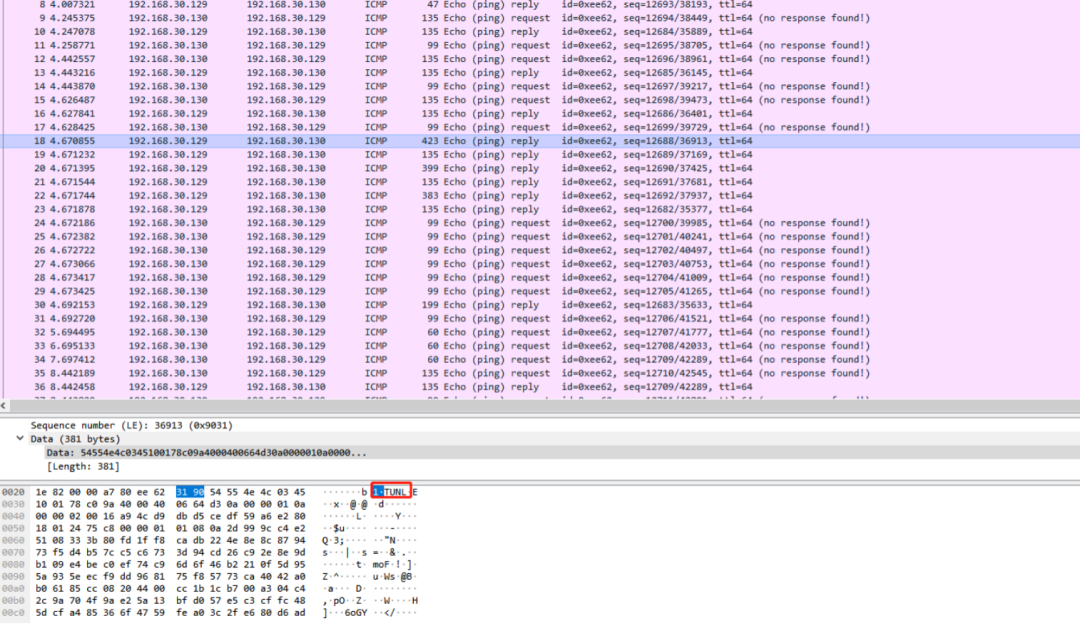

将IP流量封装进 IMCP 的 ping 数据包中，旨在利用 ping 穿透防火墙的检测，因为通常防火墙是不会屏蔽 ping 数据包。

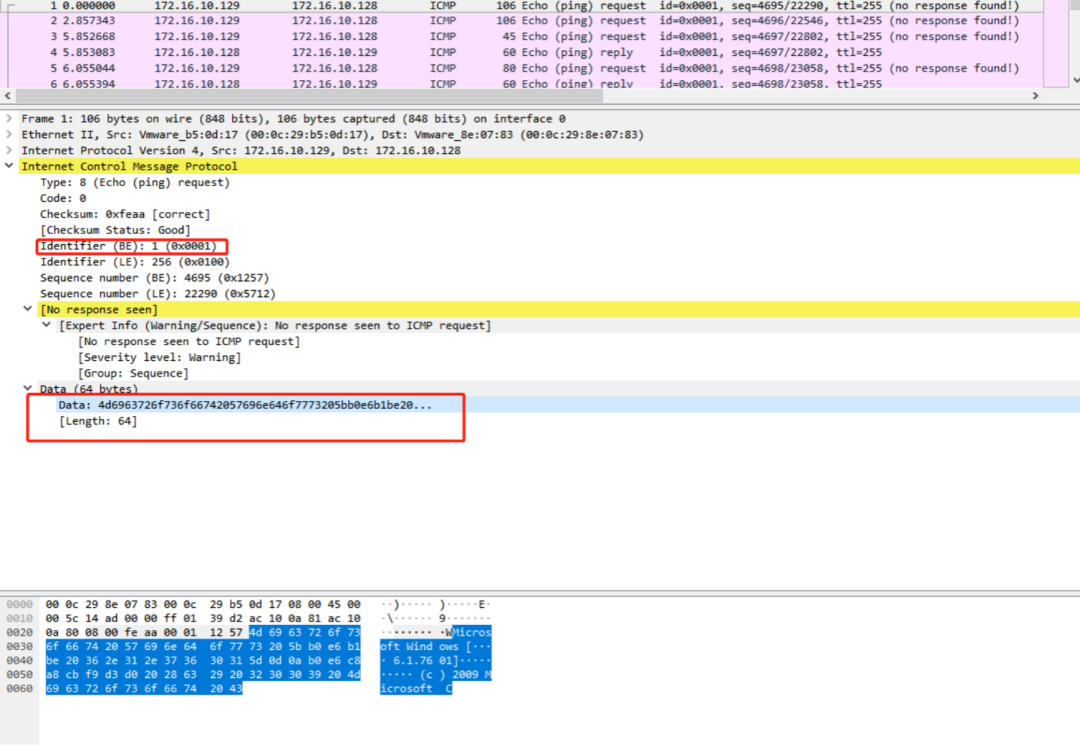

请求端的 Ping 工具通常会在 ICMP 数据包后面附加上一段随机的数据作为 Payload，而响应端则会拷贝这段 Payload 到 ICMP 响应数据包中返还给请求端，用于识别和匹配 Ping 请求（Windows 和 Linux 系统下的Ping 工具默认的 Payload 长度为 64bit，但实际上协议允许附加最大 64K 大小的Payload）
