什么是gerber文件
Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。
CAD文档一般指原始PCB设计文件,如protel、PADS等PCB设计文件，而用户或企业设计部门，往往出于各方面的考虑，只愿意提供给生产制造部门电路板的Gerber文件。
下面以AD9为例，AD13版也可以：
一.第一大步
1、画好PCB文件，在PCB文件环境中，点击左上角文件(Files)->制造输出(Fabrication Outputs)->GerberFiles,进入Gerber设置界面。

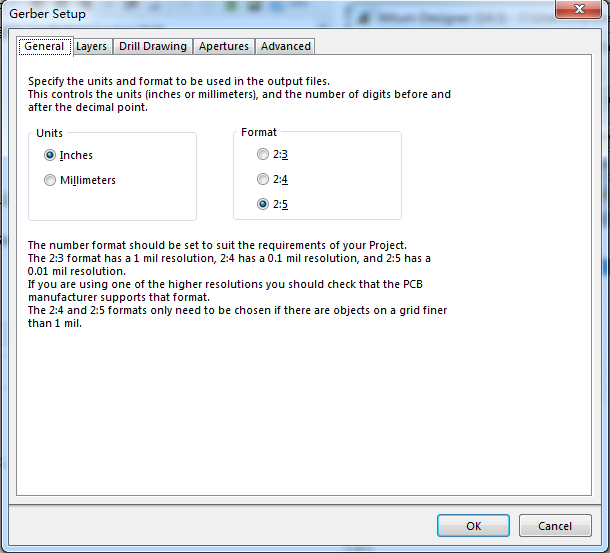

如上图，在第一常规/概要中，单位选择英寸，格式为2:5。(2:5精度较高)
2、设置“层”：如下图

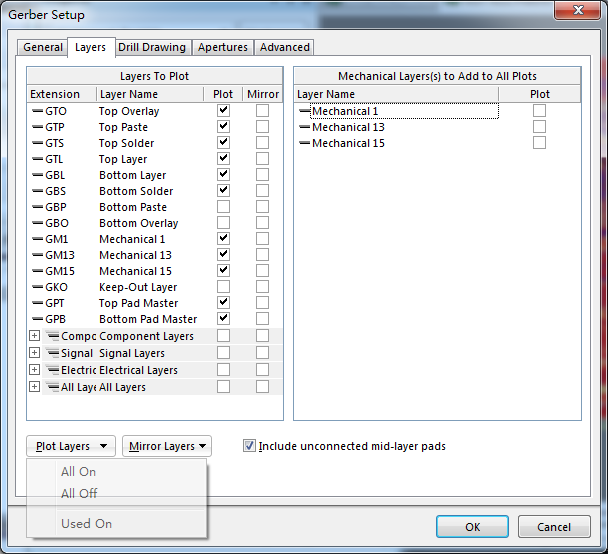

在“层”选项中，将“包括未连接的中间层焊盘”打√。在“画线层”下拉选项中选择“所有使用的”，这时我们在作图时使用的图层都会被打√。在“映射层”下拉选项中选择"All Off",右边的机械层都不要选。
3、设置“光圈”和“高级”。

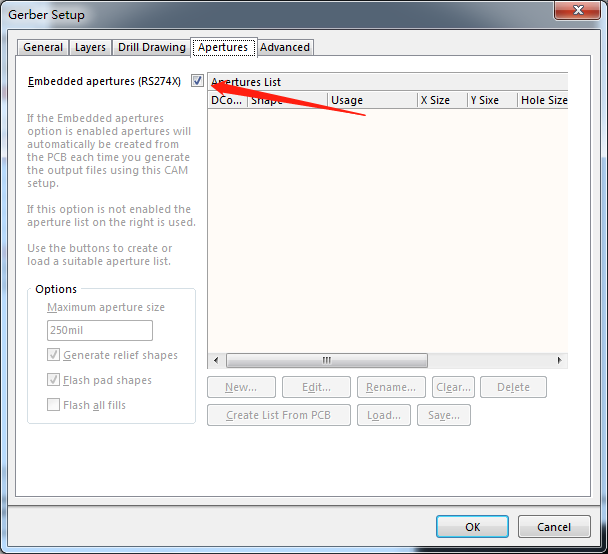

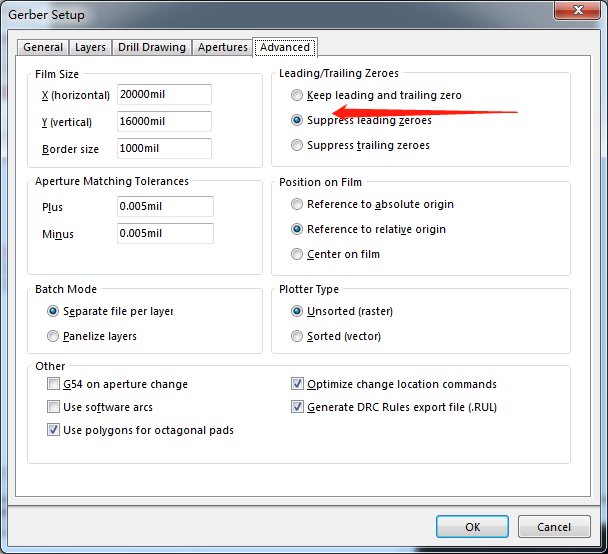

“光圈”中将“嵌入的光圈(RS274X)”打上√即可。在“高级”里面，选中“Suppress leading zeroes(抑制前导零字符)”，其他设置不变。点击“确定”。第一次输出，至此第一大步完成。(第一步生成的.cam可不用保存)
二.第二大步

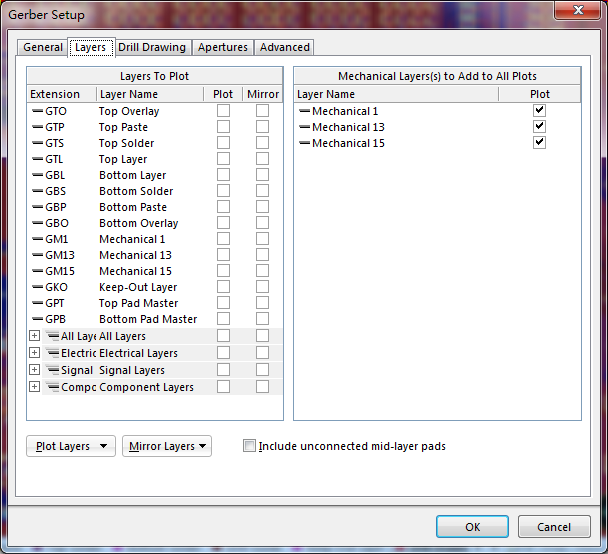

1、在PCB文件环境中，再次进入Gerber设置界面，有“层”中，“画线层”和“映射层”全部“All Off”，“包括未连接的中间层焊盘”也不选中，只选中左边与板子外框有关的机械层。（与第一次设置取反)
2、设置“钻孔图层”。在钻孔绘制图中将“所有已使用层对的图”打√，“反射区”不选。钻孔栅格图与钻孔绘制图设置一致。按“确认”进行第二次输出(生成.cam文件可不保存)。
三.第三大步
在PCB文件环境中，点击文件->制造输出->Nc Drill Files进行钻孔设置。单位为英寸，格式为2：5，选择“Suppress leading zeroes”。和前面的设置都保持一致，其他选项不变。点击“确认”进行第三次输出，在弹出的“输入钻孔数据”界面点击左键确认输出(.cam可不保存)。
将保存的当前工程目录下的Out文件夹中所有文件打包压缩，送到制板厂即可加工。
