• 网络通信协议

从应用的角度出发，协议可理解为“规则”，是数据传输和数据的解释的规则。

假设，A、B双方欲传输文件。规定：

第一次，传输文件名，接收方接收到文件名，应答OK给传输方；

第二次，发送文件的尺寸，接收方接收到该数据再次应答一个OK；

第三次，传输文件内容。同样，接收方接收数据完成后应答OK表示文件内容接收成功。

由此，无论A、B之间传递何种文件，都是通过三次数据传输来完成。A、B之间形成了一个最简单的数据传输规则。双方都按此规则发送、接收数据。A、B之间达成的这个相互遵守的规则即为协议。

这种仅在A、B之间被遵守的协议称之为原始协议。当此协议被更多的人采用，不断的增加、改进、维护、完善。最终形成一个稳定的、完整的文件传输协议，被广泛应用于各种文件传输过程中。该协议就成为一个标准协议。最早的ftp协议就是由此衍生而来。

协议 ：一套关于信息传输顺序，信息格式和信息内容等的约定。

协议三要素：

语法：数据与控制信息的结构或格式

语义：用来说明通信双方应当怎么做

同步：详细说明事件如何实现

例:甲乙两个人通电话

语法：电话号码；

语义：响铃（表示有电话打进），乙接电话，通话等一系列的动作；

同步：甲先拨电话，响铃，乙接听电话，等一系列的通话时序。

• 典型网络协议

传输层 常见协议有TCP/UDP协议。

应用层 常见的协议有HTTP协议，FTP协议。

网络层 常见协议有IP协议、ICMP协议、IGMP协议。

网络接口层 常见协议有ARP协议、RARP协议。

• TCP传输控制协议（Transmission Control Protocol）是一种面向连接的、可靠的、基于字节流的传输层通信协议。
• UDP用户数据报协议（User Datagram Protocol）是OSI参考模型中一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。
• HTTP超文本传输协议（Hyper Text Transfer Protocol）是互联网上应用最为广泛的一种网络协议。
• FTP文件传输协议（File Transfer Protocol）
• IP协议是因特网互联协议（Internet Protocol）
• ICMP协议是Internet控制报文协议（Internet Control Message Protocol）它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。
• IGMP协议是 Internet 组管理协议（Internet Group Management Protocol），是因特网协议家族中的一个组播协议。该协议运行在主机和组播路由器之间。
• ARP协议是正向地址解析协议（Address Resolution Protocol），通过已知的IP，寻找对应主机的MAC地址
• RARP是反向地址转换协议，通过MAC地址确定IP地址。
• TCP／IP协议（传输控制协议/网际协议）是目前使用最广泛的协议，也是Internet上使用的协议。由于TCP／IP具有跨平台、可路由的特点，可以实现导构网络的互联，同时也可以跨网段通信。这使得许多网络操作系统将TCP／IP作为内置网络协议。我们组建局域网时，一般主要使用TCP／IP协议。

当然，TCP／IP协议相对于其他协议来说，配置起来也比较复杂，因为每个节点至少需要一个IP地址、一个子网掩码、一个默认网关、一个计算机名等。

• 网络应用程序设计模型

C/S模式

• 传统的网络应用设计模式，客户机(client)/服务器(server)模式。需要在通讯两端各自部署客户机和服务器来完成数据通信。

B/S模式

• 浏览器()/服务器(server)模式。只需在一端部署服务器，而另外一端使用每台PC都默认配置的浏览器即可完成数据的传输。

优缺点

​ 对于C/S模式来说，其优点明显。客户端位于目标主机上可以保证性能，将数据缓存至客户端本地，从而提高数据传输效率。且，一般来说客户端和服务器程序由一个开发团队创作，所以他们之间所采用的协议相对灵活。可以在标准协议的基础上根据需求裁剪及定制。例如，腾讯公司所采用的通信协议，即为ftp协议的修改剪裁版。

因此，传统的网络应用程序及较大型的网络应用程序都首选C/S模式进行开发。如，知名的网络游戏魔兽世界。3D画面，数据量庞大，使用C/S模式可以提前在本地进行大量数据的缓存处理，从而提高观感。

C/S模式的缺点也较突出。由于客户端和服务器都需要有一个开发团队来完成开发。工作量将成倍提升，开发周期较长。另外，从用户角度出发，需要将客户端安插至用户主机上，对用户主机的安全性构成威胁。这也是很多用户不愿使用C/S模式应用程序的重要原因。

B/S模式相比C/S模式而言，由于它没有独立的客户端，使用标准浏览器作为客户端，其工作开发量较小。只需开发服务器端即可。另外由于其采用浏览器显示数据，因此移植性非常好，不受平台限制。如早期的偷菜游戏，在各个平台上都可以完美运行。

​ B/S模式的缺点也较明显。由于使用第三方浏览器，因此网络应用支持受限。另外，没有客户端放到对方主机上，缓存数据不尽如人意，从而传输数据量受到限制。应用的观感大打折扣。第三，必须与浏览器一样，采用标准http协议进行通信，协议选择不灵活。

​ 因此在开发过程中，模式的选择由上述各自的特点决定。根据实际需求选择应用程序设计模式。

• 网络体系结构

就是对构成计算机网络的各组成部分之间的关系及所要实现功能的一组精确定义（层次和相关规定总称）。

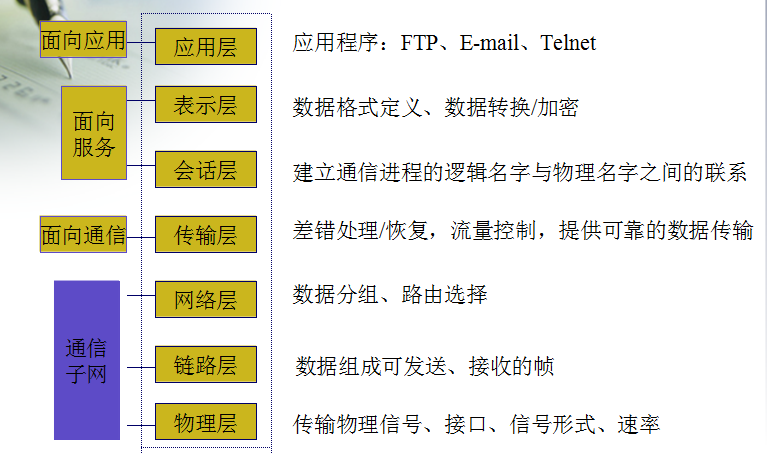

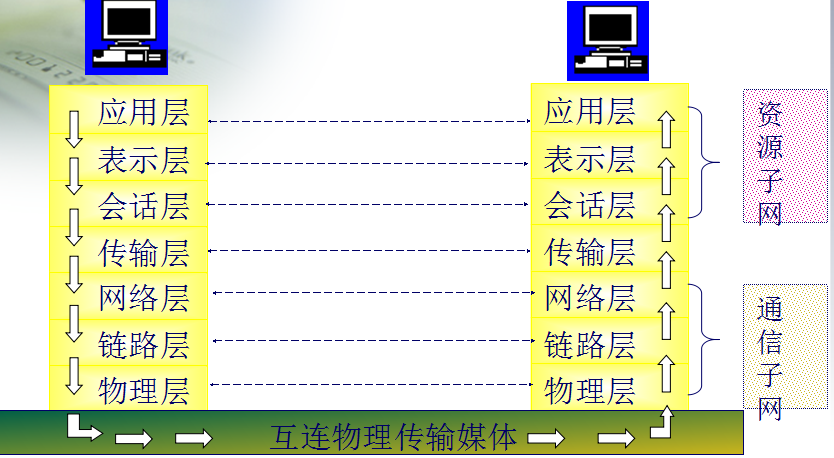

• 开放系统互连OSI参考模型

1. 物理层：主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流（就是由1、0转化为电流强弱来进行传输，到达目的地后再转化为1、0，也就是我们常说的数模转换与模数转换）。这一层的数据叫做比特。

2. 数据链路层：定义了如何让格式化数据以帧为单位进行传输，以及如何让控制对物理介质的访问。这一层通常还提供错误检测和纠正，以确保数据的可靠传输。如：串口通信中使用到的115200、8、N、1

3. 网络层：在位于不同地理位置的网络中的两个主机系统之间提供连接和路径选择。Internet的发展使得从世界各站点访问信息的用户数大大增加，而网络层正是管理这种连接的层。

4. 传输层：定义了一些传输数据的协议和端口号（WWW端口80等），如：TCP（传输控制协议，传输效率低，可靠性强，用于传输可靠性要求高，数据量大的数据），UDP（用户数据报协议，与TCP特性恰恰相反，用于传输可靠性要求不高，数据量小的数据，如QQ聊天数据就是通过这种方式传输的）。 主要是将从下层接收的数据进行分段和传输，到达目的地址后再进行重组。常常把这一层数据叫做段。

5. 会话层：通过传输层(端口号：传输端口与接收端口)建立数据传输的通路。主要在你的系统之间发起会话或者接受会话请求（设备之间需要互相认识可以是IP也可以是MAC或者是主机名）。

6. 表示层：可确保一个系统的应用层所发送的信息可以被另一个系统的应用层读取。例如，PC程序与另一台计算机进行通信，其中一台计算机使用扩展二一十进制交换码(EBCDIC)，而另一台则使用美国信息交换标准码（ASCII）来表示相同的字符。如有必要，表示层会通过使用一种通格式来实现多种数据格式之间的转换。

7. 应用层：是最靠近用户的OSI层。这一层为用户的应用程序（例如电子邮件、文件传输和终端仿真）提供网络服务。

• TCP/IP协议通信模型

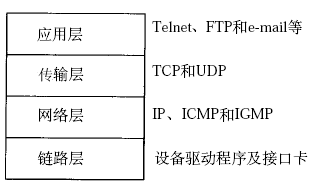

TCP/IP网络协议栈分为应用层（Application）、传输层（Transport）、网络层（Network）和链路层（Link）四层。如下图所示：

数据的封装与传递过程

​ TCP/IP模型

​ 一般在应用开发过程中，讨论最多的是TCP/IP模型。

​ 链路层有以太网、令牌环网等标准，链路层负责网卡设备的驱动、帧同步（即从网线上检测到什么信号算作新帧的开始）、冲突检测（如果检测到冲突就自动重发）、数据差错校验等工作。交换机是工作在链路层的网络设备，可以在不同的链路层网络之间转发数据帧（比如十兆以太网和百兆以太网之间、以太网和令牌环网之间），由于不同链路层的帧格式不同，交换机要将进来的数据包拆掉链路层首部重新封装之后再转发。

​ 网络层的IP协议是构成Internet的基础。Internet上的主机通过IP地址来标识，Inter-net上有大量路由器负责根据IP地址选择合适的路径转发数据包，数据包从Internet上的源主机到目的主机往往要经过十多个路由器。路由器是工作在第三层的网络设备，同时兼有交换机的功能，可以在不同的链路层接口之间转发数据包，因此路由器需要将进来的数据包拆掉网络层和链路层两层首部并重新封装。IP协议不保证传输的可靠性，数据包在传输过程中可能丢失，可靠性可以在上层协议或应用程序中提供支持。

​ 网络层负责点到点（ptop，point-to-point）的传输（这里的“点”指主机或路由器），而传输层负责端到端（etoe，end-to-end）的传输（这里的“端”指源主机和目的主机）。传输层可选择TCP或UDP协议。

​ TCP是一种面向连接的、可靠的协议，有点像打电话，双方拿起电话互通身份之后就建立了连接，然后说话就行了，这边说的话那边保证听得到，并且是按说话的顺序听到的，说完话挂机断开连接。也就是说TCP传输的双方需要首先建立连接，之后由TCP协议保证数据收发的可靠性，丢失的数据包自动重发，上层应用程序收到的总是可靠的数据流，通讯之后关闭连接。

​ UDP是无连接的传输协议，不保证可靠性，有点像寄信，信写好放到邮筒里，既不能保证信件在邮递过程中不会丢失，也不能保证信件寄送顺序。使用UDP协议的应用程序需要自己完成丢包重发、消息排序等工作。

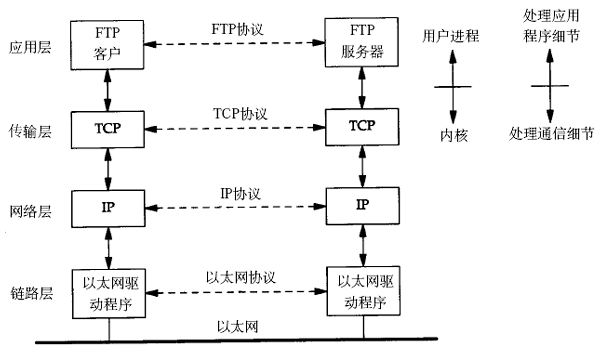

两台计算机通过TCP/IP协议通讯的过程如下所示：

​ TCP/IP通信过程

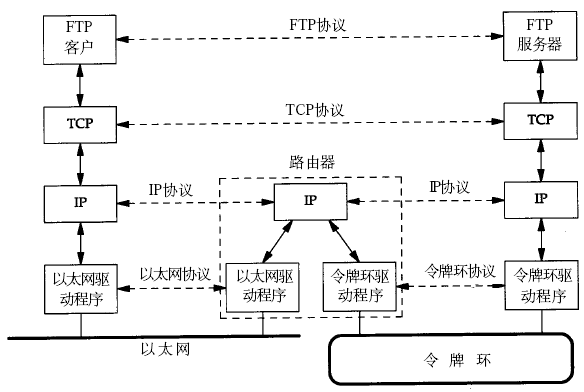

上图对应两台计算机在同一网段中的情况，如果两台计算机在不同的网段中，那么数据从一台计算机到另一台计算机传输过程中要经过一个或多个路由器，如下图所示：

​ 跨路由通信

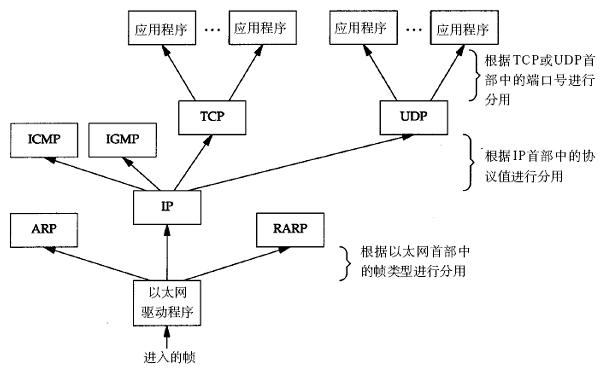

目的主机收到数据包后，如何经过各层协议栈最后到达应用程序呢？其过程如下图所示：

​ 以太网驱动程序首先根据以太网首部中的“上层协议”字段确定该数据帧的有效载荷（payload，指除去协议首部之外实际传输的数据）是IP、ARP还是RARP协议的数据报，然后交给相应的协议处理。假如是IP数据报，IP协议再根据IP首部中的“上层协议”字段确定该数据报的有效载荷是TCP、UDP、ICMP还是IGMP，然后交给相应的协议处理。假如是TCP段或UDP段，TCP或UDP协议再根据TCP首部或UDP首部的“端口号”字段确定应该将应用层数据交给哪个用户进程。IP地址是标识网络中不同主机的地址，而端口号就是同一台主机上标识不同进程的地址，IP地址和端口号合起来标识网络中唯一的进程。

根据IP首部中的“上层协议”字段确定该数据报的有效载荷是TCP、UDP、ICMP还是IGMP，然后交给相应的协议处理。假如是TCP段或UDP段，TCP或UDP协议再根据TCP首部或UDP首部的“端口号”字段确定应该将应用层数据交给哪个用户进程。IP地址是标识网络中不同主机的地址，而端口号就是同一台主机上标识不同进程的地址，IP地址和端口号合起来标识网络中唯一的进程。

​ 虽然IP、ARP和RARP数据报都需要以太网驱动程序来封装成帧，但是从功能上划分，ARP和RARP属于链路层，IP属于网络层。虽然ICMP、IGMP、TCP、UDP的数据都需要IP协议来封装成数据报，但是从功能上划分，ICMP、IGMP与IP同属于网络层，TCP和UDP属于传输层。
