环境

LVS ip:131

lvs ip ：132

web01 ：126

web02 ：127

安装过程

rpm -qa ipvsadm

两台LVS都要安装（一下都是两台都要安装）

yum install ipvsadm -y

rpm -qa ipvsadm
ipvsadm-1.26-4.el6.x86_64

创建连接

ln -s /usr/src/kernels/2.6.32-696.23.1.el6.x86_64/ /usr/src/linux

（如果kernels里面是空的，yum install kernel-devel -y）

检查内核是否有

lsmod |grep ip_vs


ip_vs_rr 1420 3
ip_vs 126534 5 ip_vs_rr
libcrc32c 1246 1 ip_vs
ipv6 335589 16 ip_vs,ip6t_REJECT,nf_conntrack_ipv6,nf_defrag_ipv6

如果没有执行（ipvsadm命令）

配置LVS

vip 192.168.70.5 www.daxian.com

添加一个VIP（131）

ip addr add 192.168.70.5/24 dev eth0 label eth0:0

清空所有节点

ipvsadm -C

-C --clean 清空所有

添加实例

ipvsadm -A -t 192.168.70.5:80 -s wrr

-A 添加一个实例,-s 算法 -t指定VIP

添加节点

ipvsadm -a -t 192.168.70.5:80 -r 192.168.70.126:80 -g -w 1

ipvsadm -a -t 192.168.70.5:80 -r 192.168.70.127:80 -g -w 1

-a 添加指定节点 -t指定VIP -r 指定节点ip -g工作模式 -w

优化（设置连接超时的值）

ipvsadm --set 30 5 60

（对应数值：tcp tcpfin udp）

查看

ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.70.5:80 wrr
-> 192.168.70.126:80 Route 1 0 0
-> 192.168.70.127:80 Route 1 0 0

绑定RS端vip（web01）

ip addr add 192.168.70.5/32 dev lo label lo:0

添加主机路由

route add -host 192.168.70.5 dev lo

查看路由

route -n

抑制ARP(所有几点服务器都要做，web01，web02)

echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce

echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

抑制ARP参数说明

数值	含义
0(默认)	在任意网络接口（eth0,eth1，lo）上的任何本地地址
1	尽量避免不在该网络接口子网段的本地地址做出arp回应. 当发起ARP请求的源IP地址是被设置应该经由路由达到此网络接口的时候很有用.此时会检查来访IP是否为所有接口上的子网段内ip之一.如果改来访IP不属于各个网络接口上的子网段内,那么将采用级别2的方式来进行处理.
2	对查询目标使用最适当的本地地址.在此模式下将忽略这个IP数据包的源地址并尝试选择与能与该地址通信的本地地址.首要是选择所有的网络接口的子网中外出访问子网中包含该目标IP地址的本地地址. 如果没有合适的地址被发现,将选择当前的发送网络接口或其他的有可能接受到该ARP回应的网络接口来进行发送.

arp_ignore定义

对目标地定义对目标地址为本地IP的ARP询问不同的应答模式0

数值	含义
0(默认值)	回应任何网络接口上对任何本地IP地址的arp查询请求
1	只回答目标IP地址是来访网络接口本地地址的ARP查询请求
2	只回答目标IP地址是来访网络接口本地地址的ARP查询请求,且来访IP必须在该网络接口的子网段内
3	不回应该网络界面的arp请求，而只对设置的唯一和连接地址做出回应
4-7	保留未使用
8	不回应所有（本地地址）的arp查询

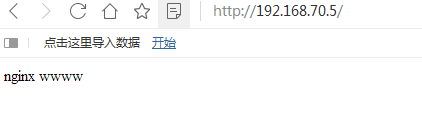

访问192.168.70.5

查看链接

ipvsadm -Ln --stats

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Conns InPkts OutPkts InBytes OutBytes
-> RemoteAddress:Port
TCP 192.168.70.5:80 8 34 0 2951 0
-> 192.168.70.126:80 4 23 0 2375 0
-> 192.168.70.127:80 4 11 0 576 0

删除节点

ipvsadm  -d -t 192.168.70.5:80 -r 192.168.70.126:80

=======================keepalived+LVS==================

Keepalived安装搭建

首先搭建好Keepalived

清空VIP

ipvsadm -C
ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn

配置keeplived

global_defs {
router_id LVS_01
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
     192.168.70.5/24
    }
}

virtual_server 192.168.70.5 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.0
    persistence_timeout 50
    protocol TCP

    real_server 192.168.70.126 80 {
        weight 1
        TCP_CHECK {
        connect_timeout 8
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }

    real_server 192.168.70.127 80 {
        weight 1
        TCP_CHECK {
        connect_timeout 8
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }
}

*删除之前配置的VIP

ip addr del 192.168.70.5/24 dev eth0:0

LB02 配置

global_defs {
    router_id LVS_02
 }

 vrrp_instance VI_1 {
     state BACKUP
     interface eth0
     virtual_router_id 51
     priority 100
     advert_int 1
     authentication {
         auth_type PASS
         auth_pass 1111
     }
     virtual_ipaddress {
      192.168.70.5/24
     }
 }
 virtual_server 192.168.70.5 80 {
     delay_loop 6
     lb_algo wrr
     lb_kind DR
     nat_mask 255.255.255.0
     persistence_timeout 50
     protocol TCP

     real_server 192.168.70.126 80 {
         weight 1
         TCP_CHECK {
         connect_timeout 8
         nb_get_retry 3
         delay_before_retry 3
         connect_port 80
         }
     }

     real_server 192.168.70.127 80 {
         weight 1
         TCP_CHECK {
         connect_timeout 8
         nb_get_retry 3
         delay_before_retry 3
         connect_port 80
         }
     }
 }

启动keepalived

/etc/init.d/keepalived start

查看vip

ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.70.5:80 wrr persistent 50
-> 192.168.70.126:80 Route 1 0 0
-> 192.168.70.127:80 Route 1 0 0

停止192.168.70.126试试

/application/nginx/sbin/nginx -s stop

查看

启动

/application/nginx/sbin/nginx

在此查看

================================问题出现解决办法=====================

负载不均衡

ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.70.5:80 rr persistent 50
-> 192.168.70.126:80 Route 1 0 0
-> 192.168.70.127:80 Route 1 8 1244

#可以吧会话保持注释掉，persistent 重启keepalivied就可以了
