本文为基于ICCII的IO plan的备忘录
创建bump array
使用命令create_bump_array
IO ring + corner cell
其实，直接用create cell然后手工挪过去也不费事，反正也就一次。后面通过读def的方式读进去就好了。
IO constraints
通常power pad都是事先根据空余位置，算好了。具体放在什么位置也都定了。很少用到这种工具自动加power pad的方式。如果是pad limit，就少放点power io， 如果是core limit，power io的数量就可以适当多点。
matching type

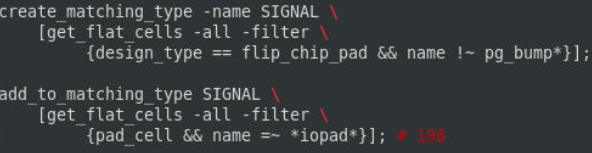

通过create_matching_type和add_matching_type来进行pad和bump的匹配。
工具会在相同matching type的pad和bump中，采取就近原则，进行匹配。
特殊的matching type
例如，PG net的bump&pad 一对多，多对多时:
RDL 准备
首先创建routing rule。其次，设置routing angle为45°
特殊RDL绕线
adjacent route
split route
differential route
差分绕线，使得两者绕线长度等长。
paralell route （differential）
绕线长度等长，但是尽量有更长的并行的部分。
tapper route
shielding
end
下一篇将会为您介绍IO plan中SSO的概念，敬请关注。
