PD详解第二章——物理层SOP专题

前言

最近大师匈在ZR 的FAE朋友段某和某康等人的帮助下完成了PD快充，Only Source端的软件，这个庞大的工程。目前来看兼容性还不错，测过的笔记本手机都没什么问题。大师匈对他们所拥有的技术，只能仰望。。。。感谢党，让我认识了这些NB的人。

大师匈用的是buck芯片是ZR的SW3526，安森美的FUSB302物理层芯片，另外加STM32F103的MCU。

大师匈说正事

上一章讲到type-c连接，那么连接上该干什么呢，聪明的小老板就想到了，我们要开始画cang 老师了（执行PD策略）。

在连接上之后作为source应该是要检测Emark线“5A线”，或者广播source cap。作为Sink的应该是等待接收Source cap，并进行Request。

首先我们要知道PD协议的数据格式是什么样子的：
在这里插入图片描述
如上图，只有message是协议层的东西，其他的都是物理层的数据。

PD物理层

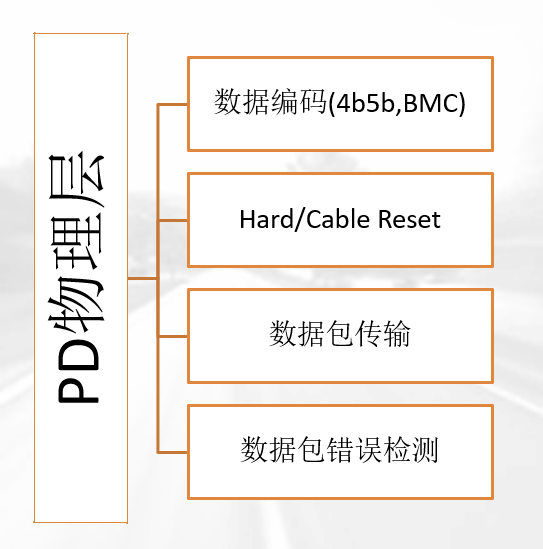

物理层负责对
大师兄理解的物理层：我们要画仓老师，那么必须有画板和画笔，那么画板就是用来放数据，组装数据，传输数据，画笔就是用来编码的。

物理层负责这些内容，包括对数据的组装，就是把message拿过来，加上前导码，SOP,CRC,EOP等，然后进行编码，传输出去，那么接收数据就是相反的，解码，校验，然后把message拿出来。

在做软件或者学习的时候，物理层最为关键，需要明确知道的就是SOP了。

SOP

SOP：start of packet。包的开始。

我们可以在PD标准的关键字解释部分，第2.5章，还有5.6.1.2能看到对SOP的介绍。但是我知道很多同学对英文不太感冒。所以在这里做一个通俗的解释。说出我的理解。

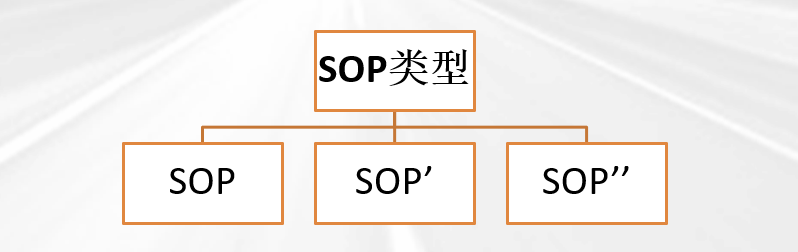

SOP分三种：
在这里插入图片描述
首先SOP,SOP’,SOP’'都是表示一个数据包的开始。

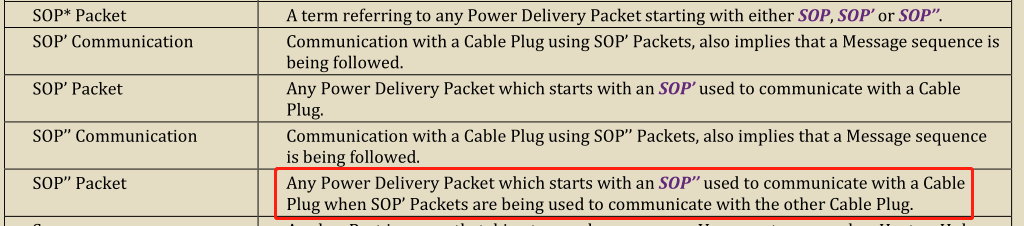

首先从关键字那里获取到的信息：

SOP就是与端口进行交互，那么我们需要SOP类型；
SOP‘和SOP’‘都表示与线缆cable plug进行数据交互的时候需要类型。

然后是标准内2.5和5.6.1.2的专题解释：

SOP的作用

SOP就是类似IIC通信时的地址一样，一个主机下，挂多个从机，那么需要地址来区分，主机是和要和谁进行通信。
也可以说某一个土豪有100个美女在一栋楼上，那么土豪要根据门派号来找他们，决定晚上和哪个美女嘿咻嘿咻。
SOP对于PD来讲就是IIC的设备地址，或者土豪的门牌号。

SOP

SOP指的是Source和sink进行通信，SOP’/SOP’'都表示要和线缆进行通信的。分开三类，或者说三个地址，这样就能避免冲突了。相当于一个总线仲裁机制。
SOP只能是端对端（Source和sink）进行通信，线缆不能识别这类消息。

SOP’/SOP’’

SOP’/SOP’‘只能是某一端（Source/Sink）与线缆进行通信的数据类型。而且需要注意的SOP‘/SOP’‘类型的数据只能是Source或者Sink发起的，线缆只能被动响应。那具体是由source发起还是sink发起，这就要看是source给线缆供电的还是sink给线缆供电（Vconn的电源），如果Vconn的电源是source端，那么SOP’/SOP’'类型的数据只能由source发起，线缆识别并回应，sink端不能做任何响应动作。
只有Emark线才具备这种通信能力。

那么还有的同学注意到那为什么分为SOP’和SOP‘’呢。

大师匈的理解：标准文件内说明一个EMARK线必须具备SOP‘类型的通信能力，但是SOP’‘就不一定了。另外我们都知道Emark线或者说PD是基于俩端都是C口的线说的，那么这个SOP’/SOP‘’分别在这俩端，而且这个不会变动，就是说硬件固定死了，一头SOP‘，另一头是SOP’’(或者没有)。

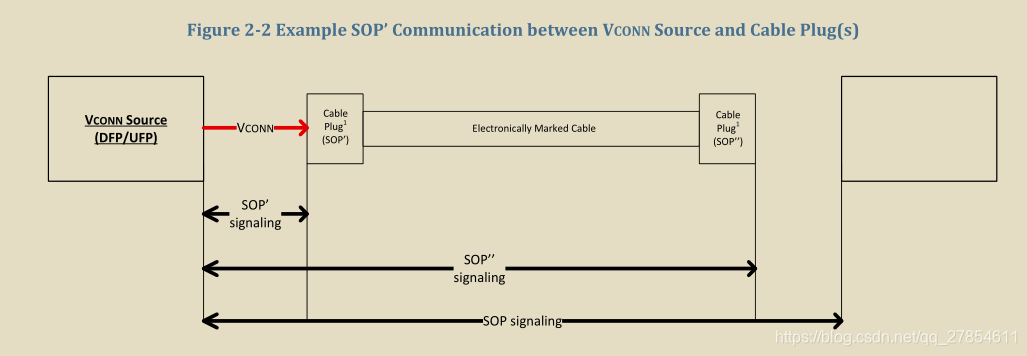

还有一个信息就是说：当SOP’类型的PD数据包在与其他线缆插头进行通信的时候，可以使用SOP’'的数据包与另外一个线缆插头进行通信，避免冲突。看下图：
在这里插入图片描述
大师匈主要做的是电源相关的内容，没有关注PD对数据传输的处理。所以个人感觉这个SOP‘’就是备胎。
大家有什么不同意见，可以留言讨论或者私信讨论。扣扣QUN柒壹柒柒贰零贰壹捌。
另外再附一张图，PD标准里面的，可以帮助大家理解。
在这里插入图片描述
