概述

不同的厂商对UEFI有不同的实现, 一种比较常用的开源实现是EDK2. EDK2是一个遵循UEFI标准和PI标准的跨平台固件开发环境.

EDK2支持多种操作系统, 也支持跨平台编译.

Windows下开发环境配置

之前在物理机win10上进行安装, 折腾了一天也没配好环境, 包括wsl全都试过了, 全部以失败告终. 这一次直接开了一个Win7的虚拟机来安装..

安装开发工具

1. 安装VS 2015 (VS2017亦可, 但感觉VS2015文件小一点 / VS2019在2018的EDK2中无支持, 2019的EDK虽然有支持, 但由于改了很多部分, 网络上并没有对应的教程), 微软把官方的下载链接藏得比较深, 可以看这篇文章 https://www.cnblogs.com/yilezhu/p/10857134.html. 另外安装之前可能需要 Microsoft .NET Framework 4.6.1

2. 安装Python2.7 https://www.python.org/downloads/release/python-2716/. 新建环境变量PYTHON_HOME，值为C:\Python27\

3. 下载IASL编译器. https://acpica.org/downloads/binary-tools

4. 下载NASM. https://www.nasm.us/. 往环境变量PATH中添加C:\UEFI\nasm, 并设置NASM_PREFIX=C:\UEFI\nasm\ (NASM_PREFIX不设置也可以, 但是会报warning. 如果设置必须设置正确, 一旦填错, 必须把udk2文件夹删除干净重来)

5. 下载Openssl. http://wiki.overbyte.eu/arch/openssl-1.1.0g-win32.zip. 往环境变量PATH中添加C:\UEFI\nasm\和C:\UEFI\openssl\

6.下载edk2开发包, 解压: https://codeload.github.com/tianocore/edk2/zip/vUDK2018 .

此时在根目录下应有这些文件:

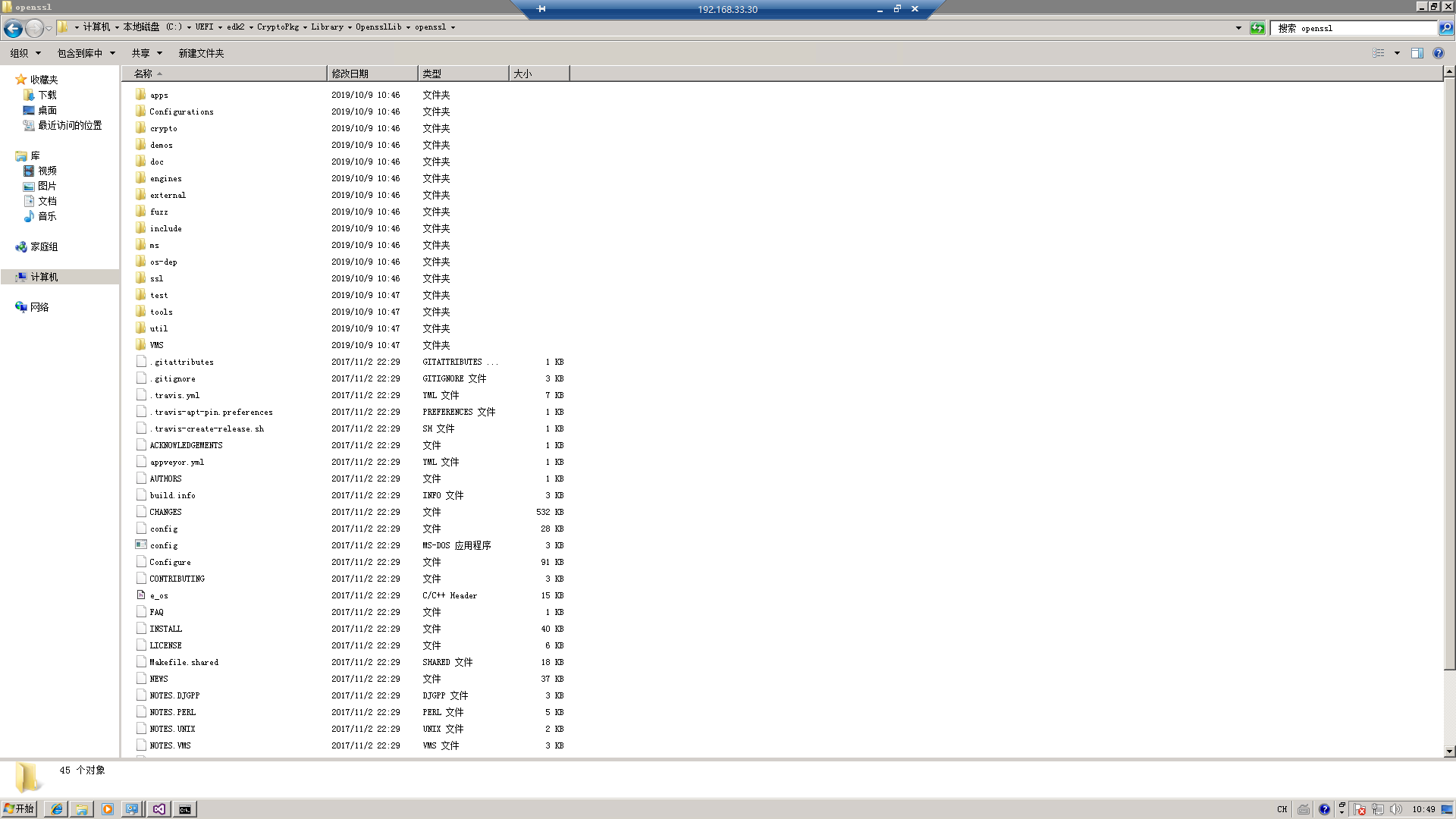

7.生成OPENSSL加密库。从https://github.com/openssl/openssl/archive/OpenSSL_1_1_0g.zip下载，下载后解压到edk2\CryptoPkg\Library\OpensslLib中，重命名为openssl.

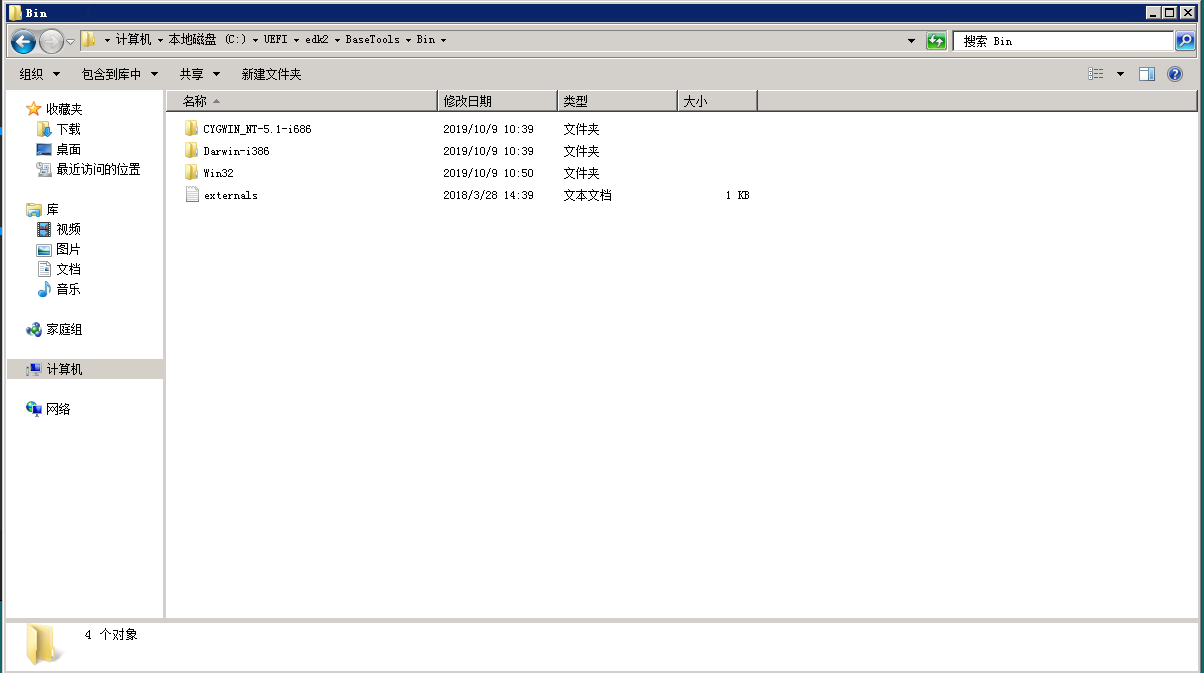

8. 预搭建base tools。从https://github.com/tianocore/edk2-BaseTools-win32 并解压到edk2\BaseTools\Bin，重命名为Win32,注意忽略此步会在接下来的搭建中遇到报错环境变量PYTHON_HOME的问题。

配置EDK2开发环境

1 cd .\edk2\
2 .\edksetup.bat

之后会在Conf目录下建立target.txt等文件.

编辑target.txt. 修改第60行为 TOOL_CHAIN_TAG = VS2015 , 之后检查tools_def.txt, 确保编译器路径正确.

编译UEFI模拟器和UEFI工程

1. 编译UEFI模拟器

1 edksetup.bat rebuild
2 edksetup.bat --nt32
3 build

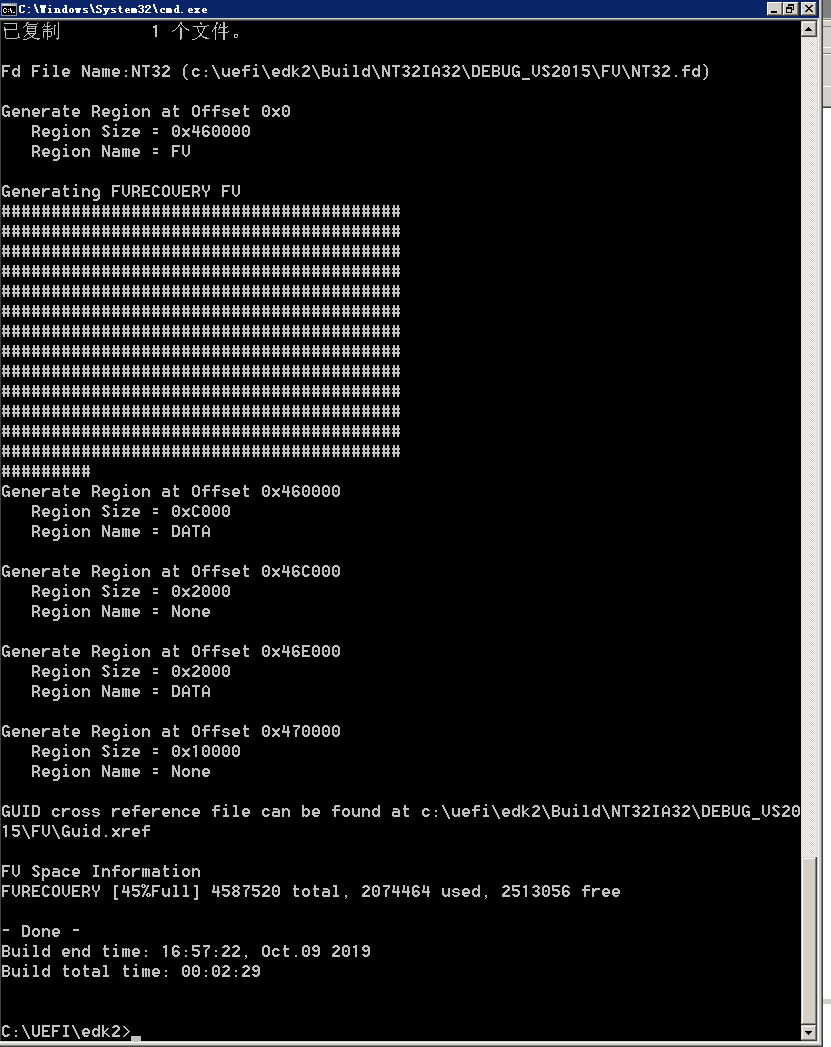

之后会看到build成功

该过程可能会出现脚本去C:\Program Files\ 下找Windows Kits的情况, 但一般Windows Kits在C:\Program Files(x86)\下, 而C:\Program Files\中并无此文件夹, 故而导致报错. 此时可以以管理员身份v执行 mklink /j "C:\Program Files\Windows Kits""C:\Program Files (x86)\Windows Kits" 创建一个软链接.

之后:

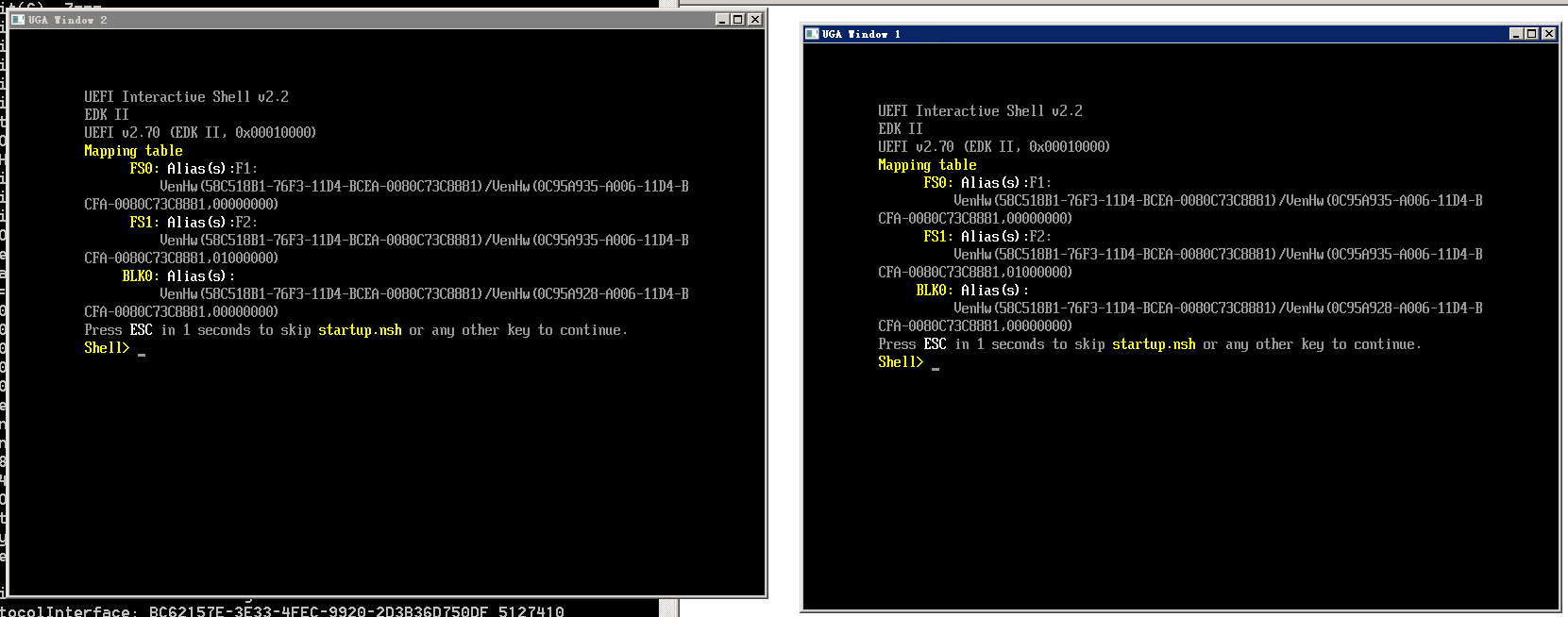

1 build run
