手撕RTSP协议系列（6）——SETUP

点击上方「蓝字」关注我们

上一讲我们讲了RTSP的DESCRIBE指令，本篇接着来看下一条：SETUP。

SETUP 作用

SETUP请求的作用是指明媒体流该以什么方式传输；每个流PLAY之前必须执行SETUP操作；发送SETUP请求时，客户端会指定两个端口，一个端口用于接收RTP数据；另一个端口接收RTCP数据，偶数端口用来接收RTP数据，相邻的奇数端口用于接收RTCP数据！

SETUP格式

我们来看SETUP请求的数据格式：

SETUP表明消息类型；

URI表示请求的RTSP服务器的地址；

RTSP_VER表明RTSP的版本；

TRANSPORT表明媒体流的传输方式，具体包括传输协议如RTP/UDP；指出是单播，组播还是广播；声明两个端口，一个奇数，用于接收RTCP数据，一个偶数，用于接收RTP数据；

CSeq数据包请求序列号；

User-Agent指明用户代理；

Session标识会话ID；

Authorization标识认证信息；

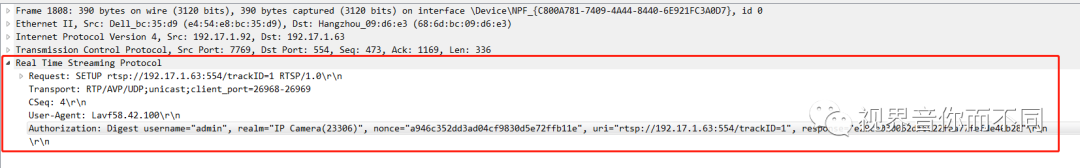

我们来看一个抓包文件：

该SETUP请求中，Transport字段声明了两个端口，26968和26969，同时指明了通过UDP发送RTP数据，26968端口用来接收RTP数据，26969端口用来接收RTCP数据,unicast表示传输方式为单播！

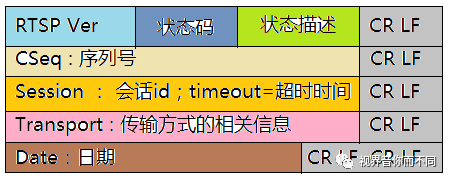

请求之后，如果没有异常情况，RTSP服务器的回复比较简单，回复200 OK消息，同时在Transport字段中增加sever_port，指明对等的服务端RTP和RTCP传输的端口，增加ssrc字段，增加mode字段，同时返回一个session id，用于标识本次会话连接，之后客户端发起PLAY请求的时候需要使用该字段，回复消息大概结构如下图：

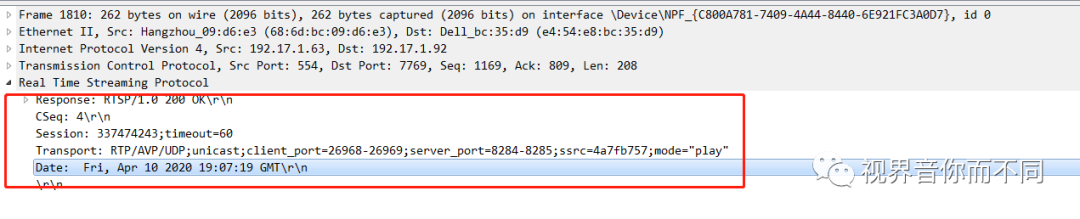

我们来看一个抓包文件：

通过该抓包文件，我们可以看出，服务端对应SETUP请求的RTP和RTCP的传输端口分别为8284和8285；ssrc的值为4a7fb757；mode="play"表示当前rtsp连接是播放模式！

SETUP 案例

好了，关于SETUP的介绍，本篇就到这里，老规矩，放一个实际的案例：

request

SETUP rtsp://192.17.1.63:554/trackID=1 RTSP/1.0
Transport: RTP/AVP/UDP;unicast;client_port=26968-26969
CSeq: 4
User-Agent: Lavf58.42.100
Authorization: Digest username="admin", realm="IP Camera(23306)", nonce="a946c352dd3ad04cf9830d5e72ffb11e", uri="rtsp://192.17.1.63:554/trackID=1", response="e29ca030062df6022faa77fefde40b28"

Response

RTSP/1.0 200 OK
CSeq: 4
Session: 337474243;timeout=60
Transport: RTP/AVP/UDP;unicast;client_port=26968-26969;server_port=8284-8285;ssrc=4a7fb757;mode="play"
Date: Fri, Apr 10 2020 19:07:19 GMT
