JavaFX 线

JavaFX教程 - JavaFX线

为了在JavaFX场景上渲染图形，我们需要基本的形状和颜色。

Node 类是所有JavaFX场景图形节点的基本基类。它提供了转换，翻译和应用效果到任何节点的能力。

javafx.scene.shape.Shape 类是 Node 类的后代。

所有较旧的JavaFX 2.x Builder类在JavaFX 8中已弃用。

JavaFX线

当在JavaFX场景图形上绘制时，使用屏幕坐标空间（系统）渲染线。

屏幕坐标系将（0，0）放在左上角。

x坐标沿x轴移动点。从上到下移动点时，y坐标值增加。

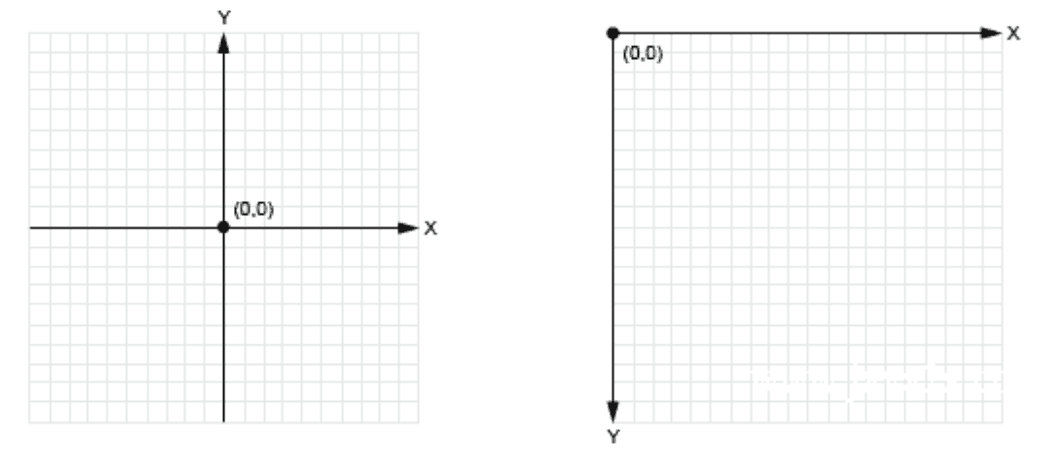

下图显示了右侧的屏幕坐标系。

在JavaFX中，场景图形对象（如线，圆和矩形）是Shape类的派生类。

所有形状对象可以在两个成形区域之间执行几何操作，例如减法，相交和并集。

要在JavaFX中绘制线条，我们将使用 javafx.scene.shape.Line 类。

要创建一个 Line 对象，我们需要指定一个开始(x，y)坐标和结束坐标。

创建线节点时，有两种方法来设置起点和终点。

第一种方法使用具有参数startX，startY，endX和endY的构造函数所有参数的数据类型为 double 。

以下代码使用构造函数创建具有起点（100,10）和终点（10,110）的线。

Line line = new Line(100, 10,   10,   110);

创建行节点的第二种方法是使用空构造函数来实例化 Line 类，然后使用setter方法设置每个属性。

以下代码显示如何创建线对象和使用setter方法设置行的起点和终点。

Line line = new Line();
line.setStartX(100);
line.setStartY(10);
line.setEndX(10);
line.setEndY(110);

在场景图上绘制的线节点默认为1.0的笔触宽度和黑色的笔触颜色。

所有形状的笔触颜色都为null，这意味着除了Line，Polyline和Path节点之外没有颜色。

要创建不同种类的线，我们可以设置属性继承自父类 javafx.scene.shape.Shape 的属性。

下表显示了我们可以在一行上设置的属性。

要检索或修改每个属性，您将使用其适当的getter和setter方法。

属性	数据类型 / 说明
fill	`javafx.scene.paint.Paint` 用于填充形状内的颜色。
smooth	`Boolean` True表示打开反锯齿，false表示关闭反锯齿。
strokeDashOffset	`Double` 将距离设置为虚线图案。
strokeLineCap	`javafx.scene.shape.StrokeLineCap` 在线或路径的末尾设置帽样式。有三种样式： StrokeLineCap.BUTT StrokeLineCap.ROUND StrokeLineCap.SQUARE
strokeLineJoin	`javafx.scene.shape.StrokeLineJoin` 当线相遇时设置装饰。有三种类型： StrokeLineJoin.MITER StrokeLineJoin.BEVEL StrokeLineJoin.ROUND
strokeMiterLimit	`Double` 设置斜角接缝的限制以及斜角接缝装饰StrokeLineJoin.MITER。
stroke	`javafx.scene.paint.Paint` 设置形状的笔划线的颜色。
strokeType	`javafx.scene.shape.StrokeType` 设置在Shape节点的边界周围绘制描边的位置。有三种类型： StrokeType.CENTERED StrokeType.INSIDE StrokeType.OUTSIDE
strokeWidth	`Double` 设置线的宽度。

例子

以下代码创建一个Line对象，并使用setter方法设置开始和结束坐标。

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.layout.VBox;
import javafx.scene.shape.Line;
import javafx.stage.Stage;

public class Main extends Application {

    @Override
    public void start(Stage stage) {
        VBox box = new VBox();
        final Scene scene = new Scene(box,300, 250);
        scene.setFill(null);

        Line line = new Line();
        line.setStartX(0.0f);
        line.setStartY(0.0f);
        line.setEndX(100.0f);
        line.setEndY(100.0f);

        box.getChildren().add(line);

        stage.setScene(scene);
        stage.show();
    }

    public static void main(String[] args) {
        launch(args);
    }
}

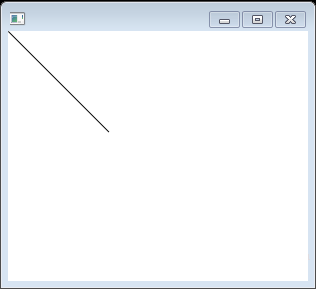

上面的代码生成以下结果。

例2

以下代码设置更多的线属性，包括笔触颜色，笔触宽度和线帽。

之后，它还设置了线的破折号样式。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Line;
import javafx.scene.shape.StrokeLineCap;
import javafx.stage.Stage;

public class Main extends Application {
  @Override
  public void start(Stage primaryStage) {
    primaryStage.setTitle("Drawing Lines");

    Group root = new Group();
    Scene scene = new Scene(root, 300, 150, Color.GRAY);

    Line redLine = new Line(10, 10, 200, 10);

    redLine.setStroke(Color.RED);
    redLine.setStrokeWidth(10);
    redLine.setStrokeLineCap(StrokeLineCap.BUTT);

    redLine.getStrokeDashArray().addAll(15d, 5d, 15d, 15d, 20d);
    redLine.setStrokeDashOffset(10);

    root.getChildren().add(redLine);

    primaryStage.setScene(scene);
    primaryStage.show();
  }
  public static void main(String[] args) {
    launch(args);
  }
}

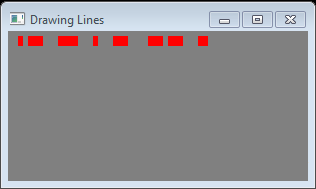

上面的代码生成以下结果。
