FreeRTOS学习(1)——FreeRTOS移植

为什么要让你的单片机裸奔？

什么是FreeRTOS?

首先看到两个概念：

RTOS：实时操作系统，目前主流的嵌入式操作系统有：UCOS、FreeRTOS、LWIP、EMWIN、RT-Thread 等
FreeRTOS：FreeRTOS是一个迷你的实时操作系统内核。作为一个轻量级的操作系统，功能包括：任务管理、时间管理、信号量、消息队列、内存管理、记录功能、软件定时器、协程等，可基本满足较小系统的需要

也许在百度百科截取的这段解释不够接地气，通俗的解释就是更加有序的管理单片机的各个任务功能执行。

为什么要学习FreeRTOS?

采用嵌入式实时操作系统(RTOS)可以更合理、更有效地利用CPU的资源，简化应用软件的设计，缩短系统开发时间，更好地保证系统的实时性和可靠性

通常我们在写单片机程序的时候，都是将许多功能写成一个一个的函数，然后写在main函数中的while(1)里，与中断进行配合实现系统功能。这种情况就叫做前后台系统，通常也称之为——裸奔。但是加上了RTOS之后就是穿上了实时操作系统的衣服，更加合理，更加高级。

这里有一个关于竹林七贤之一——刘伶的故事：
有人去拜访刘伶，适逢他喝醉了酒，一丝不挂地在屋里乱晃，不禁讥讽道：“你也是礼教之人，如此行径成何体统？”刘伶一听，颇不以为然地反唇相讥：“我以天地为房屋，以房屋为衣裳，你怎么跑到我裤子里来权了？”客人听了瞠目结舌，无言以对。
从上可以看出，穿衣与否并不是评判是否成体统的标志，影射到单片机上也是一样，不是加了操作系统就一定优于裸机开发，还要视具体情况而定。

在stm32上的移植

首先是到FreeRTOS官网下载移植文件：官网地址外国网站可能有点慢
下载好之后是一个exe文件：

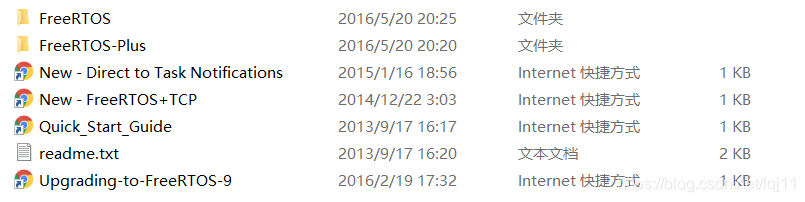

在这里插入图片描述点击就会生成一个文件夹：

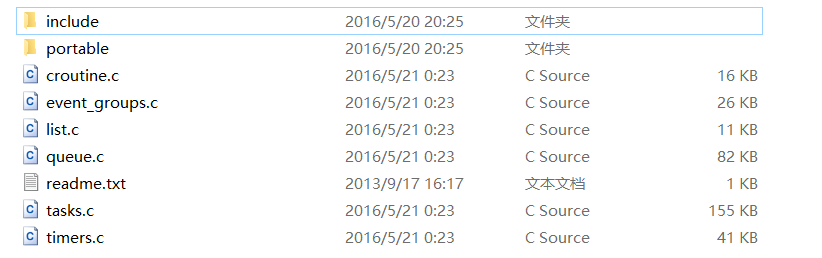

进到FreeRTOS->Source，里面放的就是移植需要的文件

然后打开一个stm32工程
在stm32工程中添加一个FreeRTOS文件夹
将Source里面的文件都复制过去，也就是上图文件
把portable文件夹里除了keil、MemMang 和 RVDS三个文件全部删除，因为用不到

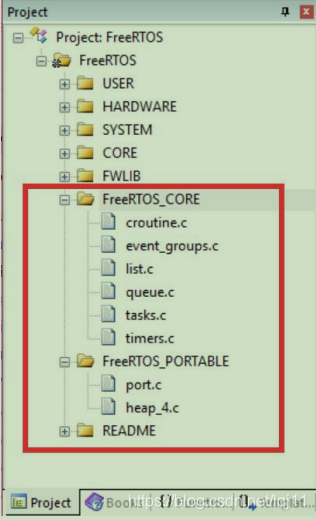

向工程中添加分组FreeRTOS_CORE、FreeRTOS_PORTABLE，添加文件，添加路径
在这里插入图片描述
编译一次会发现少了FreeRTOSCongif.h这个文件，我们可以从官方下载的例程中去添加这个文件到FreeRTOS的include目录下

具体过程

修改SYSTEM文件夹

修改sys.h文件

#define SYSTEM_SUPPORT_OS		0
****************************************************************
//修改为：
#define SYSTEM_SUPPORT_OS		1		//支持操作系统

修改usart.c文件
第一处：

#if SYSTEM_SUPPORT_OS
#include "includes.h"
#endif
****************************************************************
//修改为：
#if SYSTEM_SUPPORT_OS
#include "FreeRTOS.h" 		//os 使用
#endif

第二处：将OSIntEnter()和 OSIntExit()删除掉

void USART1_IRQHandler(void)
	{
	u8 Res;
#if SYSTEM_SUPPORT_OS
	OSIntEnter();
#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
		{
		Res =USART_ReceiveData(USART1);

		if((USART_RX_STA&0x8000)==0)
			{
			if(USART_RX_STA&0x4000)
				{
				if(Res!=0x0a)USART_RX_STA=0;
				else USART_RX_STA|=0x8000;
				}
			else
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;
					}
				}
			}
     }
#if SYSTEM_SUPPORT_OS
	OSIntExit();
#endif
}
****************************************************************
//修改为：
void USART1_IRQHandler(void)
{
	u8 Res;

	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
		{
		Res =USART_ReceiveData(USART1);

		if((USART_RX_STA&0x8000)==0)
			{
			if(USART_RX_STA&0x4000)
				{
				if(Res!=0x0a)USART_RX_STA=0;
				else USART_RX_STA|=0x8000;
				}
			else
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;
					}
				}
			}
     }
}

修改delay.c文件，这里有点多直接替换成下面的代码即可

#include "delay.h"
#include "sys.h"

#if SYSTEM_SUPPORT_OS
#include "FreeRTOS.h"
#include "task.h"
#endif

static u8  fac_us=0;
static u16 fac_ms=0;

extern void xPortSysTickHandler(void);

void SysTick_Handler(void)
{
    if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)
        xPortSysTickHandler();
    }
}

void delay_init()
{
	u32 reload;
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);
	fac_us=SystemCoreClock/1000000;
	reload=SystemCoreClock/1000000;
	reload*=1000000/configTICK_RATE_HZ;

	fac_ms=1000/configTICK_RATE_HZ;

	SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk;
}


void delay_us(u32 nus)
{
	u32 ticks;
	u32 told,tnow,tcnt=0;
	u32 reload=SysTick->LOAD;
	ticks=nus*fac_us;
	told=SysTick->VAL;
	while(1)
	{
		tnow=SysTick->VAL;
		if(tnow!=told)
		{
			if(tnow<told)tcnt+=told-tnow;
			else tcnt+=reload-tnow+told;
			told=tnow;
			if(tcnt>=ticks)break;
		}
	};
}

void delay_ms(u32 nms)
{
	if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)
	{
		if(nms>=fac_ms)
		{
   			vTaskDelay(nms/fac_ms);
		}
		nms%=fac_ms;
	}
	delay_us((u32)(nms*1000));
}

void delay_xms(u32 nms)
{
	u32 i;
	for(i=0;i<nms;i++) delay_us(1000);
}

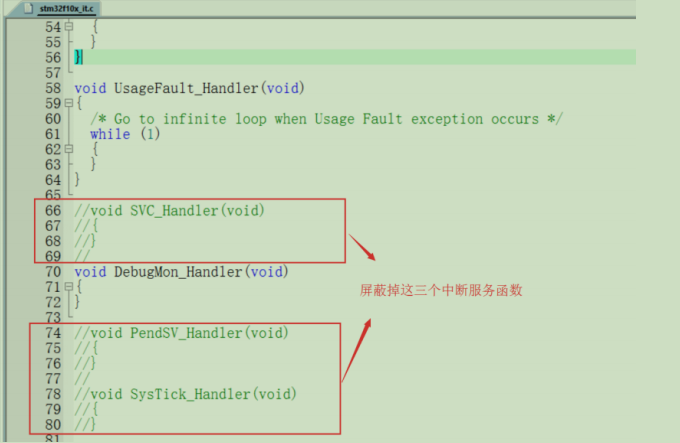

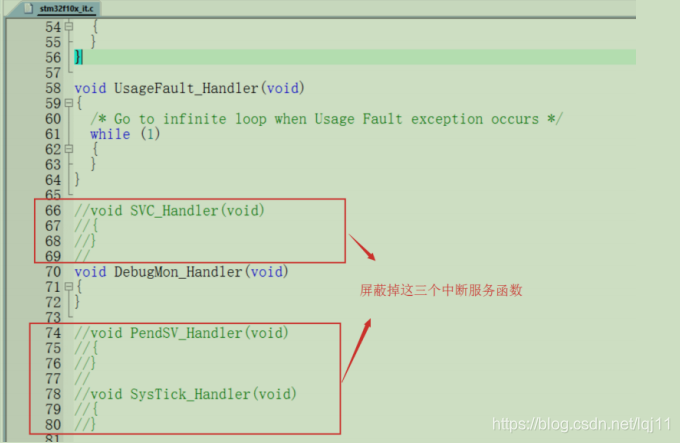

最后就是将stm32f10x_it.c里面的这三个中断服务函数屏蔽
在这里插入图片描述
这样就完成了FreeRTOS的移植，当然在这里还是要感谢正点原子出的教程，我是站在巨人的肩膀上，才能看得更远。

在实际的工程中，我们直接使用原子的模板就好了，每次都自己移植有点费时间，只需要了解这么一个过程就好。

最后还是感谢嵌入式教育巨头——原子哥。
你看的到吗，原子哥？
