焊接初体验和stm32最小系统板用J-link下载使用方法
**焊接初体验**
初级焊接需要电烙铁、高温海绵（开始前用冷水浸湿）、焊锡丝、镊子、助焊剂、剪钳。

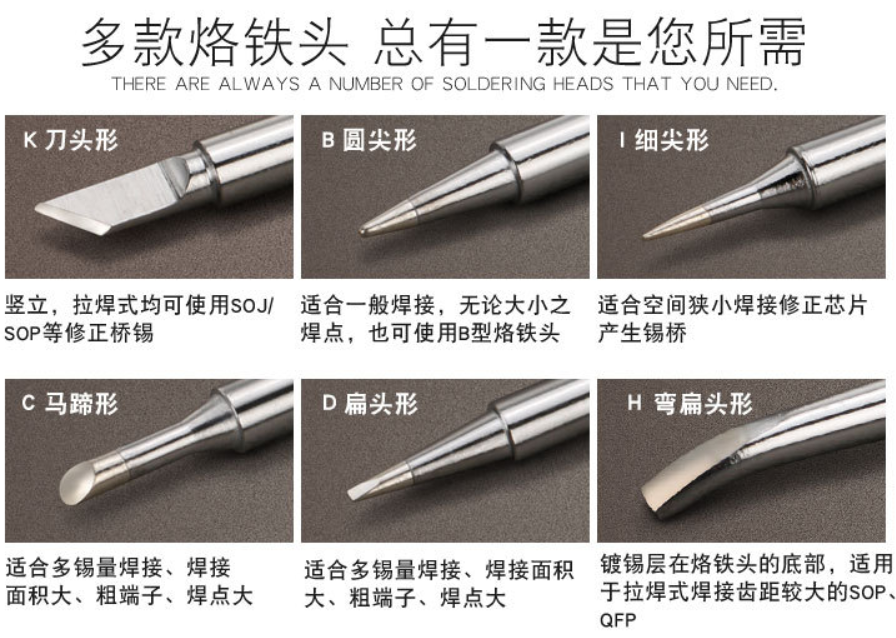

电烙铁的烙铁头即其适用种类有如下几种：

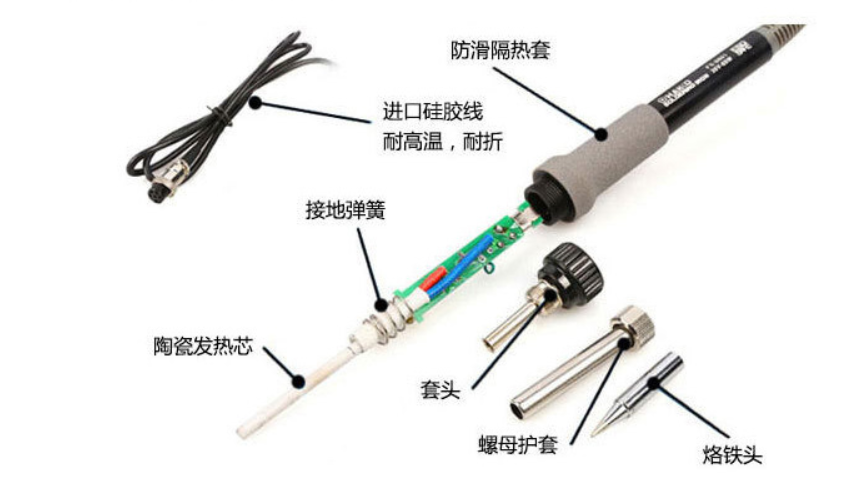

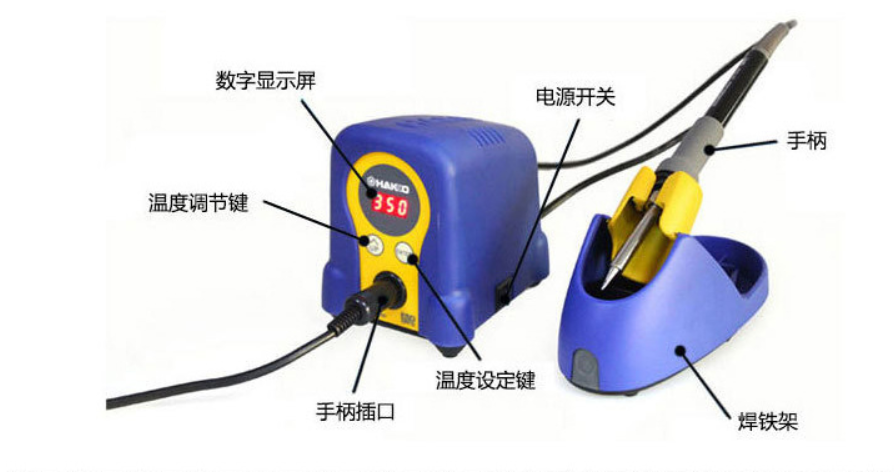

电烙铁调温数显电焊台：
焊接步骤：
1.用冷水完全打湿高温海绵，打开电烙铁，将温度调试近380度左右，等待烙铁头温度升高。
2.（根据个人习惯）左手拿电焊丝，右手斜拿电烙铁，左手距焊丝尖端距离5-7CM，不要太近防止被高温烙头烧到手指，右手不要触碰防滑隔热手柄下方的地方。
3.将电烙头放置需要焊接处 ，预热板子1-3s，将焊丝送至焊接处，待焊丝融化，迅速撤出锡丝再撤烙铁头（动作不要太大）。焊接中途携带口罩或看到白烟用嘴吹走，防止铅中毒。
4.为保持烙铁头上的焊锡干净，“新鲜”，焊头上锡过多找高温海绵上蹭掉或磕掉。
5.连接相邻两个接口时，在中间再焊接一个点，融化适量锡，不要过多或过少。

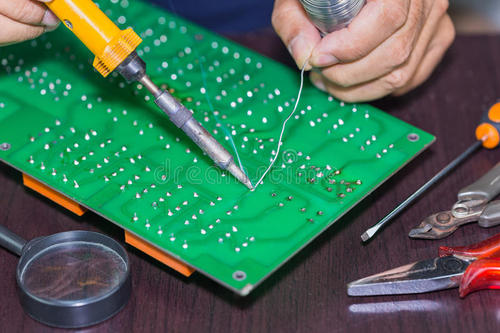

注：焊接指示图
J-LINK下载keil调试
1.首先将J-link正确的连接电脑和开发板，给开发板上电；然后打开keil mdk，点击Options for target‘target 1’…快捷图标，如下图所示：

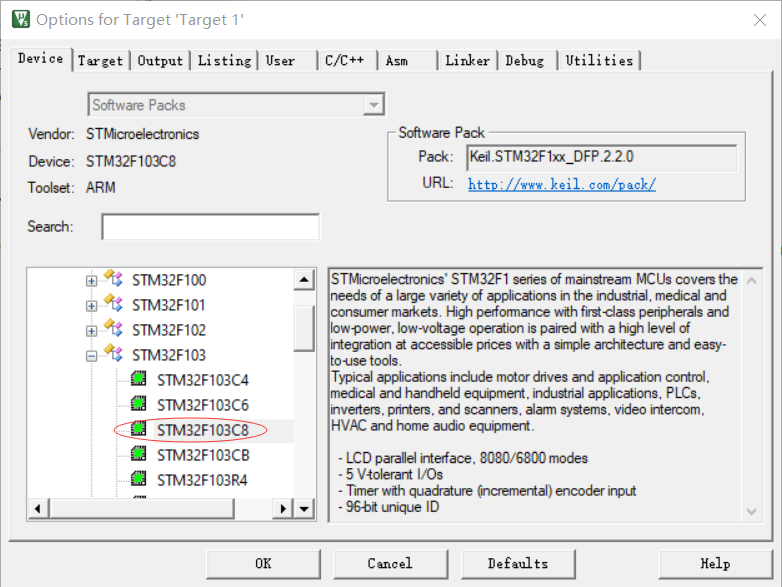

2.打开Device,改成STM32F103C8的最小系统板。

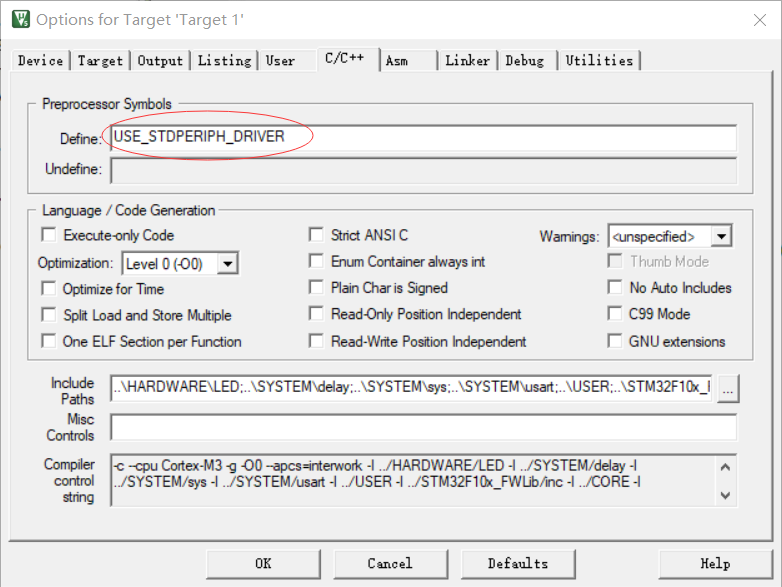

3.打开C/C++，将Define中的前面信息删掉。

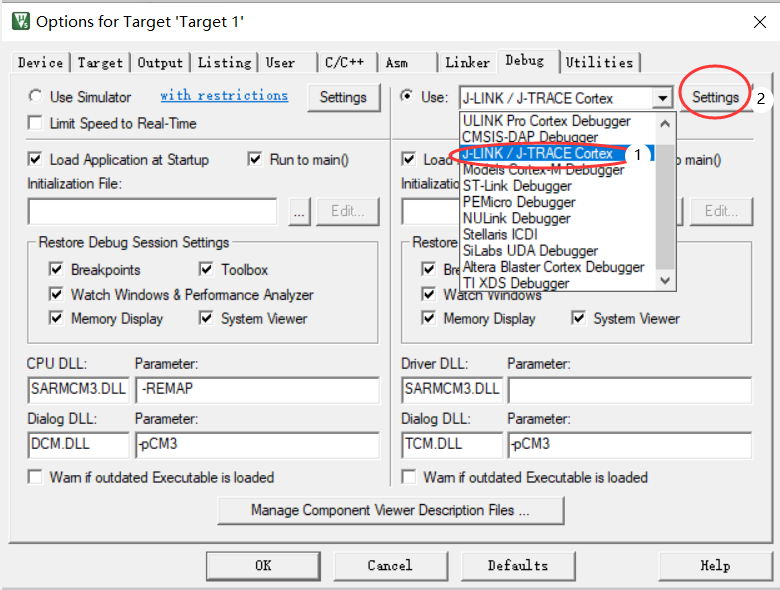

4.点击Debug，将Use中改成J-LINK/J-TPACE Cortex，之后点击Settings。

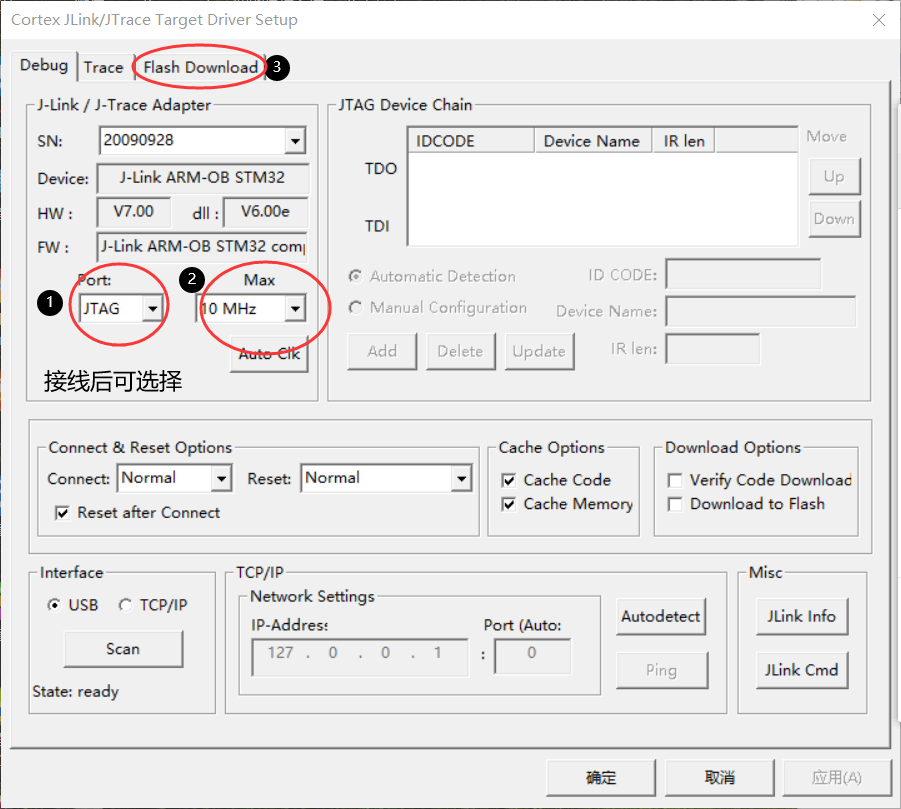

5.出来页面后，点击Debug，将Port出改为JTAG，Max改为10MHZ。

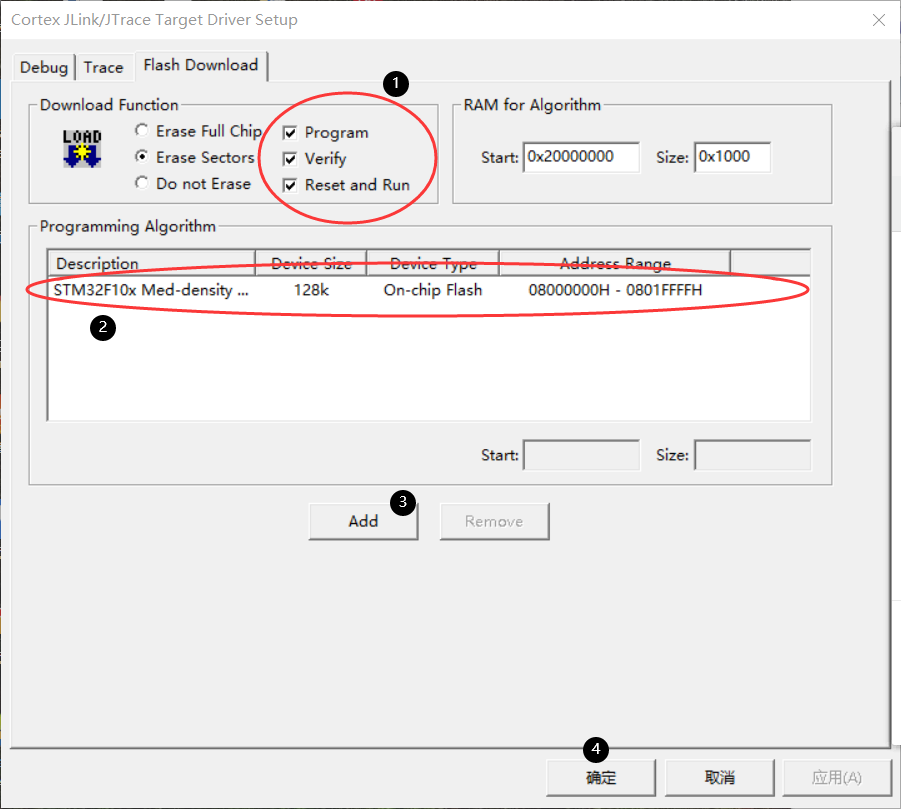

6.点击Flash Download,将Program,Verify,Reset and Run选上，选择STM32F10x Med-density，点击添加，点击确定。
7. 使用keil界面下的“load”按钮（
）下载程序。
使用stm32最小系统板的呼吸灯
main.c
#include "led.h"
#include "delay.h"
#include "sys.h"
#include "pwm.h"
//ALIENTEK Mini STM32开发板范例代码8
//PWM输出实验
//技术支持：www.openedv.com
//广州市星翼电子科技有限公司
int main(void)
{
u16 led0pwmval=0;
u8 dir=1;
delay_init(); //延时函数初始化
LED_Init(); //初始化与LED连接的硬件接口
TIM1_PWM_Init(229,0);//不分频。PWM频率=72000/(449+1)=160Khz
while(1)
{
delay_ms(3);
if(dir)led0pwmval++;
else led0pwmval--;
if(led0pwmval>300)dir=0;
if(led0pwmval==0)dir=1;
TIM_SetCompare1(TIM1,led0pwmval);
}
}
led.c
#include "led.h"
//初始化PB5和PE5为输出口.并使能这两个口的时钟
//LED IO初始化
void LED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE); //使能PA,PD端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //LED0-->PA.8 端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); //根据设定参数初始化GPIOA.8
GPIO_SetBits(GPIOA,GPIO_Pin_8); //PA.8 输出高
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //LED1-->PD.2 端口配置, 推挽输出
GPIO_Init(GPIOD, &GPIO_InitStructure); //推挽输出 ，IO口速度为50MHz
GPIO_SetBits(GPIOD,GPIO_Pin_2); //PD.2 输出高
}
pwm.h
#ifndef __PWM_H
#define __PWM_H
#include "sys.h"
void TIM1_PWM_Init(u16 arr,u16 psc);
#endif
Pwm.c
#include "pwm.h"
#include "led.h"
//PWM输出初始化
//arr：自动重装值
//psc：时钟预分频数
void TIM1_PWM_Init(u16 arr,u16 psc)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE); //使能GPIO外设时钟使能
//设置该引脚为复用输出功能,输出TIM1 CH1的PWM脉冲波形
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //TIM_CH1
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值 80K
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值 不分频
TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_Pulse = 0; //设置待装入捕获比较寄存器的脉冲值
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
TIM_OC1Init(TIM1, &TIM_OCInitStructure); //根据TIM_OCInitStruct中指定的参数初始化外设TIMx
TIM_CtrlPWMOutputs(TIM1,ENABLE); //MOE 主输出使能
TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable); //CH1预装载使能
TIM_ARRPreloadConfig(TIM1, ENABLE); //使能TIMx在ARR上的预装载寄存器
TIM_Cmd(TIM1, ENABLE); //使能TIM1
}
