AMT控制器

流过昼夜 提交于 2020-10-03 11:16:11

1.1 模糊编辑器操作

对于一个模糊控制系统,首先需要使用MATLAB自带的模糊编辑器进行模块规则的编辑,在MATLAB执行fuzzy,打开模糊编辑器,你可以看到如下的界面:

    这个是模糊编辑器的基本界面,之后需要在模糊编辑器中设置模糊规则控制文件,按照论文中的要求,这里有三个输入一个输出,且都其隶属函数满足高斯隶属函数,再根据其值域变换范围,得到如下的结果。

下面分别对三个输出和一个输出进行编辑。

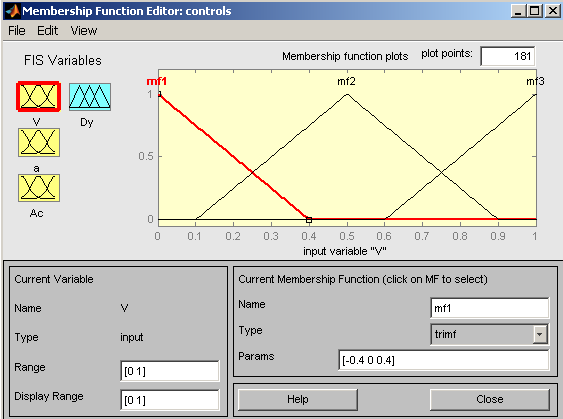

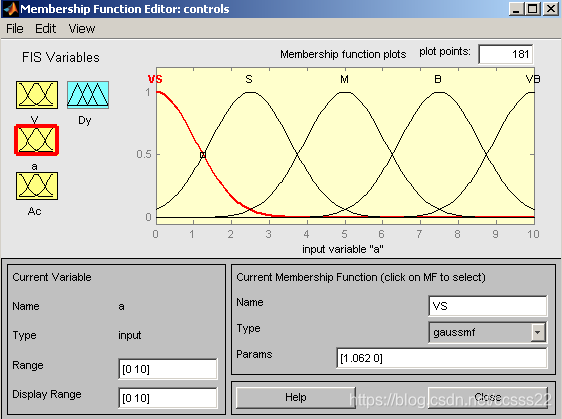

双击打开输入输出编辑,得到如下的界面:

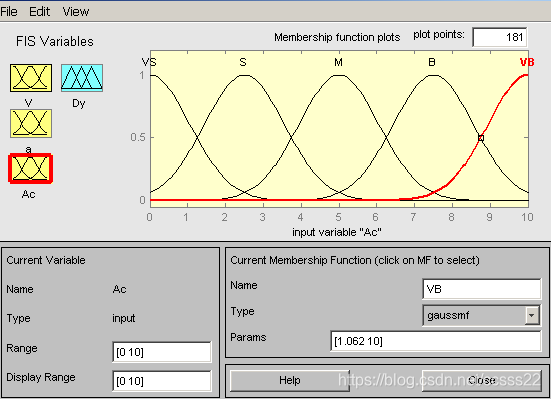

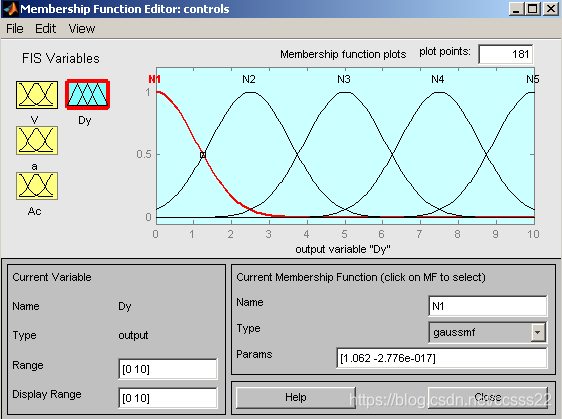

下面分别对三个输入和一个输出进行编辑。

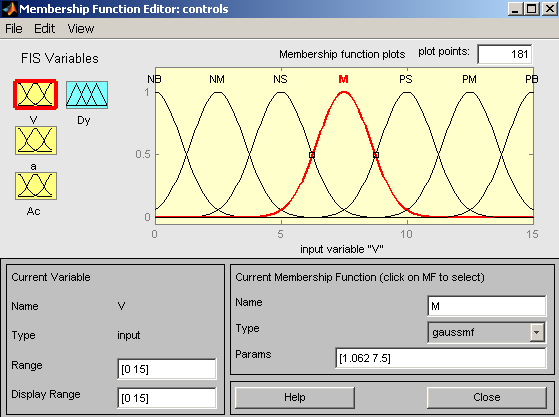

V

a

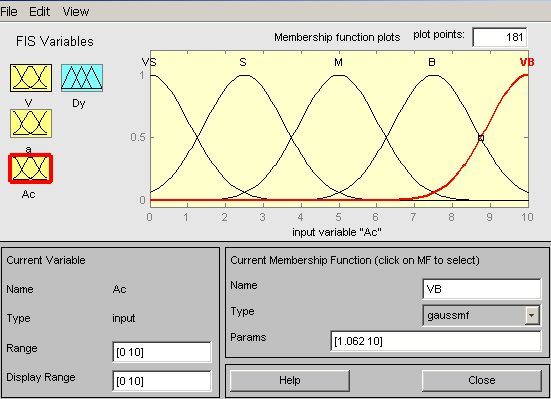

Ac

Dy

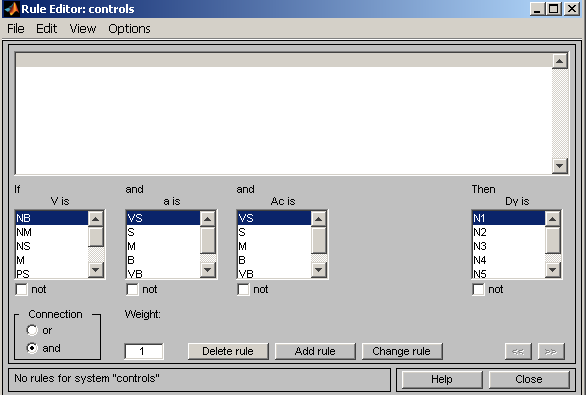

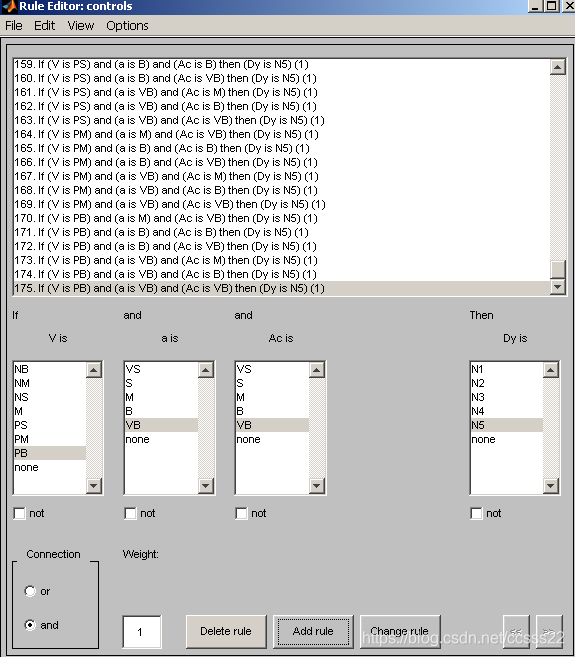

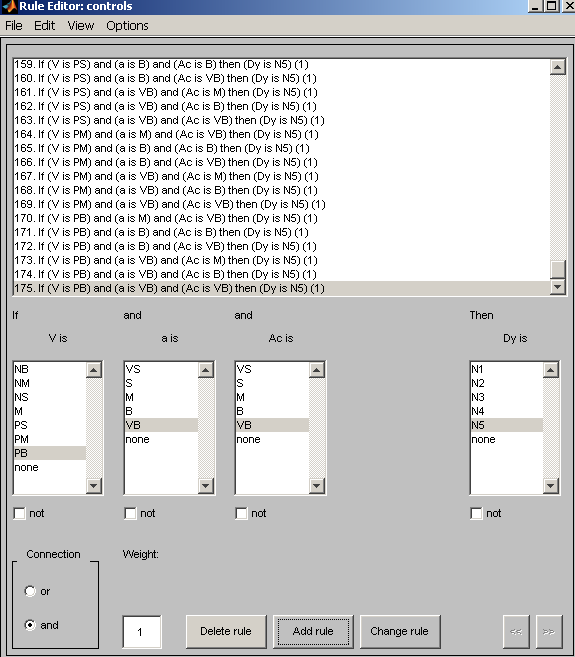

然后双击打开控制器编辑器,得到如下的界面,开始进行模糊规则的输入:

在里面输入模糊控制规则。输入完成后得到如下的结果:

这里共输入175条模糊规则,输入完成后见如上的效果。

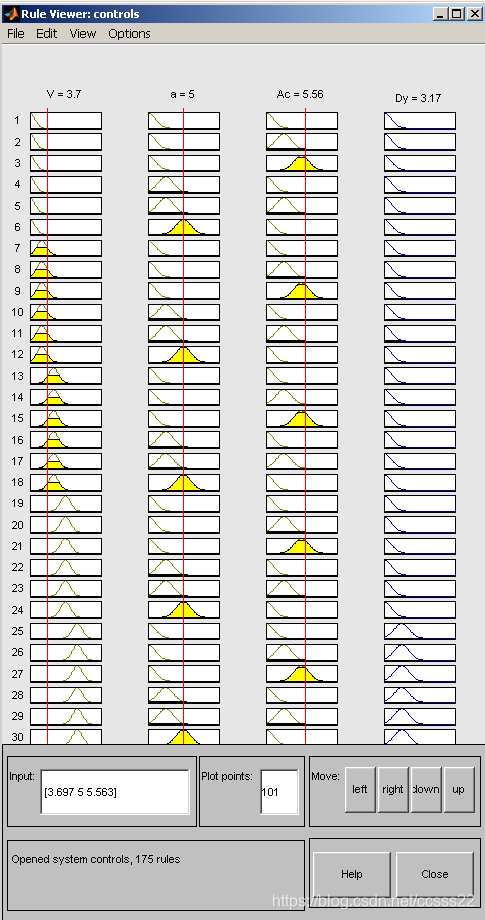

通过查看设置完的模糊规则如下所示:



将模糊规则文件保存,可以得到fis文件。

后面的设计,都将基于这个模糊规则文件进行。

    然后,我们将在Simulink中进行系统的设计。

1.2 系统的搭建

1.2.1模糊控制器的仿真与分析



为了方便分析,我们首先不将模糊控制得到的档位值反馈给汽车,直接使用已知的速度来输入到模糊控制器中,从而得到一个在开环条件下的结果,其结果如下所示:



V

a









模糊控制器

汽车档位

Ac





(注意,这个图仅仅为示意图,这里不要直接复制到你的论文中)

其在Simulink中进行搭建模型,其模型如下所示:

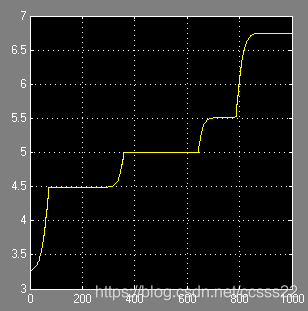

运行如上的模块,可以得到如下的仿真结果。

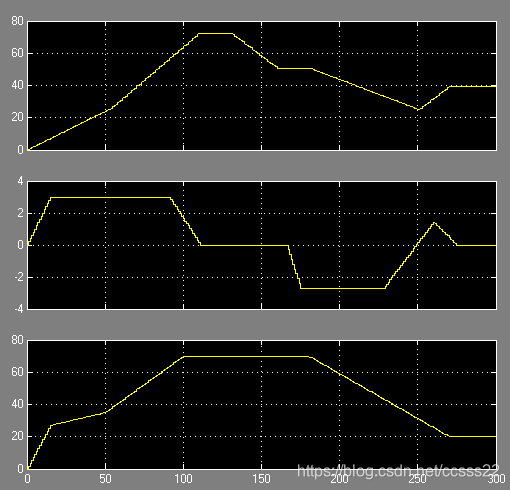

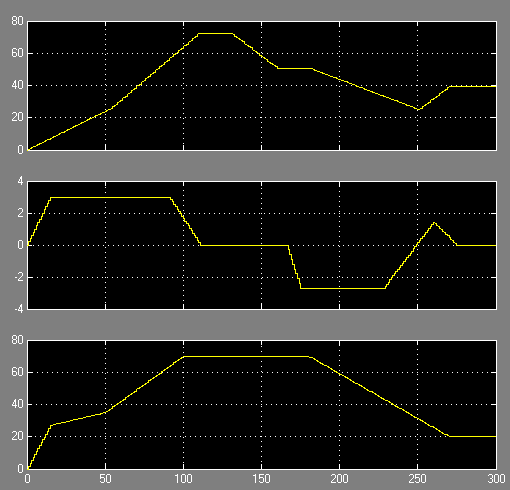

输入的V,Ac,a

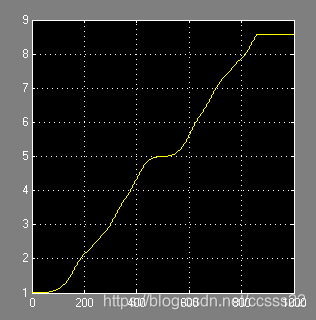

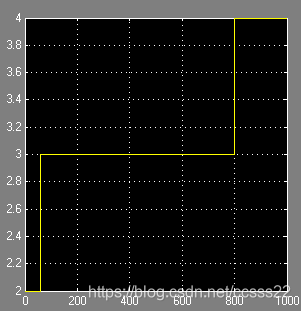

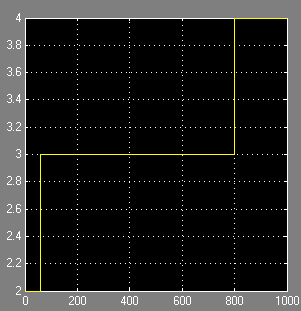

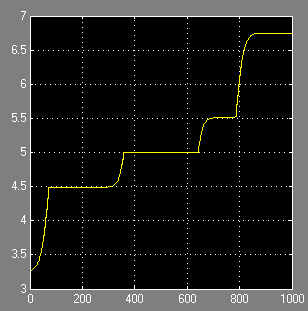

输出的档位:

从上面的仿真结果可以看到,当系统为直接输入的时候,得到的档位信息会出现突变。

其模糊规则表如下所示:

















Ac

VS

S

M

B

VB



a

VS S M B VB

VS S M B VB

VS S M B VB

VS S M B VB

VS S M B VB

1

NB

1

1

1

1

1



1

1

1

1

1



1

1

1

1

1



2

1

1

1

1



2

1

1

1

1



2

NM

2

2

2

2

1



2

2

1

1

1



3

2

1

1

1



3

2

2

2

2



3

2

2

2

2



3

NS

3

3

3

3

2



3

3

2

2

2



4

3

2

2

2



4

3

3

3

3



4

3

3

2

2



4

M

4

3

3

3

2



4

3

3

3

3



4

4

3

3

3



4

4

3

3

3



5

4

3

3

3



5

PS

5

4

4

4

3



5

4

4

3

3



5

4

4

3

3



5

5

4

4

4



5

5

4

4

4



5

PM

5

5

4

4

4



5

5

4

4

4



5

5

4

4

4



5

5

5

4

4



5

5

5

4

4



5

PB

5

5

5

4

4



5

5

5

5

5



5

5

5

5

5



5

5

5

5

5



5

5

5

5

5





注意,这个模糊规则表,是根据实际驾驶的情况得到的。不同的汽车和驾驶员,可能有不同的规则,这里只是给出一个标准的规则。

    将规则输入模糊编辑器。

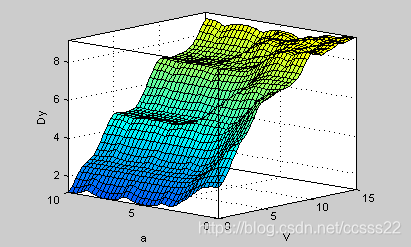

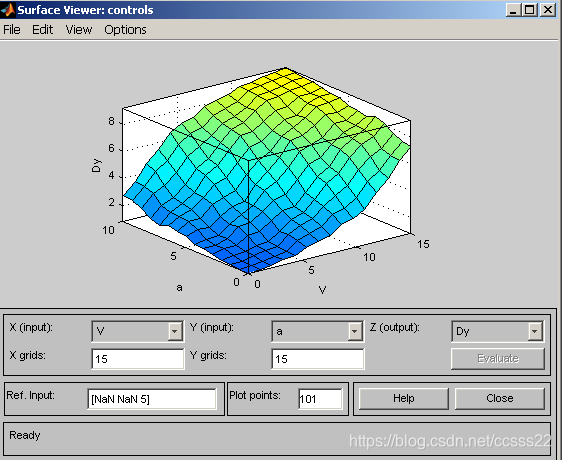

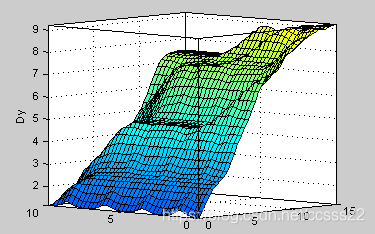

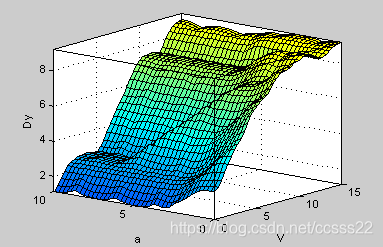

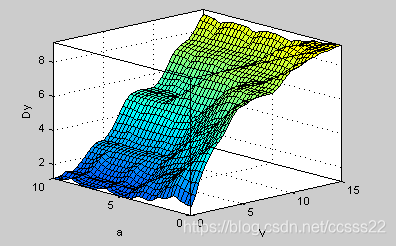

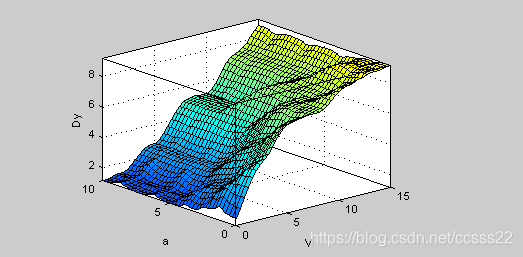

对应论文中的五个立体图形如下所示:

输入加速度为VB:

输入加速度为B:

输入加速度为M:

输入加速度为S:

输入加速度为VS:

这里几个图式在模糊编辑器中的surface给出的,和论文中存在一定的区别。

注意,这里Step1中式按照论文AMT汽车模糊三参数换挡规律研究”中的

这个结构改变得到的。

然后在simulink中搭建如下的平台:

下面针对几组情况进行测试:

加速度为3的时候,换挡情况:



加速度为0的时候,换挡情况:



加速度为-3的时候,换挡情况:





从上面的仿真可以看到,在加速度一定的时候,油门开度越小,汽车可以在较低速的时候达到高档位。当油门开度一定的时候,加速度越大,达到高档位的速度就越小。

    这个仿真结果和我们的设计初衷一致,这说明仿真结果的正确性。







以上是模糊控制系统的仿真与分析,下面设计档位切换模块,根据模糊控制输出的值和档位的对于关系,设计档位切换模块。

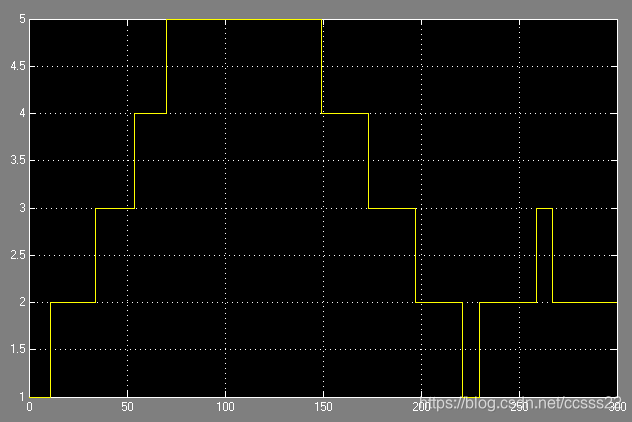

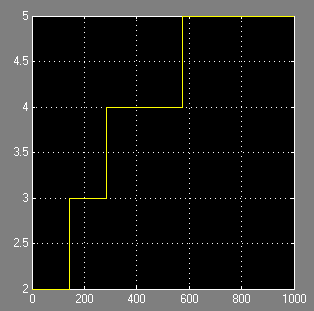

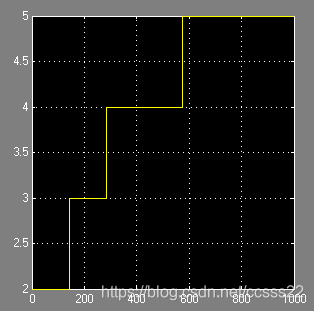

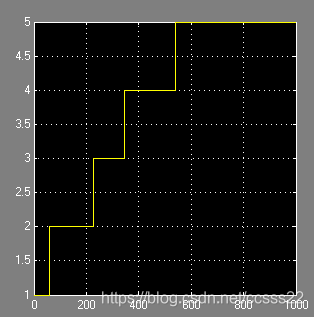

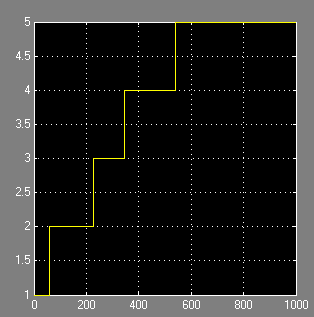

    通过仿真,上面的六个仿真结果对于的档位图如下所示:

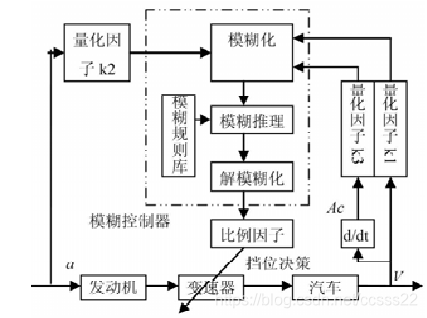

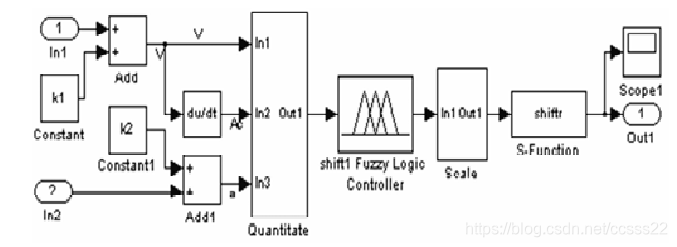

下面,我们将整个系统进行设计与仿真,这个参考论文中的如下截图:

    前面的设计实现了以上原理框图的虚线部分,和量化因子部分。(由于AMT汽车模糊三参数换挡规律研究”)中没有提供整个系统的仿真效果,所以具体的仿真内容请参考

“基于模糊规则递推的车辆自动换挡策略仿真研究”

     这里,我们采取了简化的设计结构,具体如下所示:

系统的仿真结果如下所示:

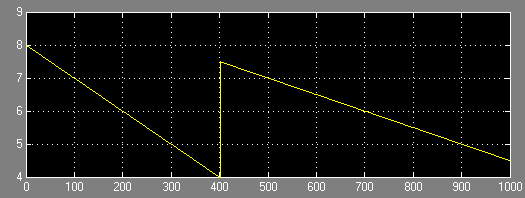

输入的开度:

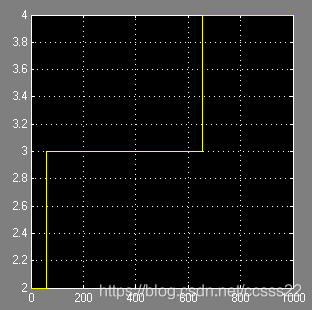

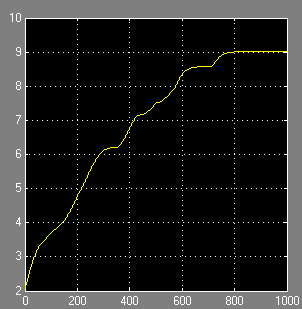

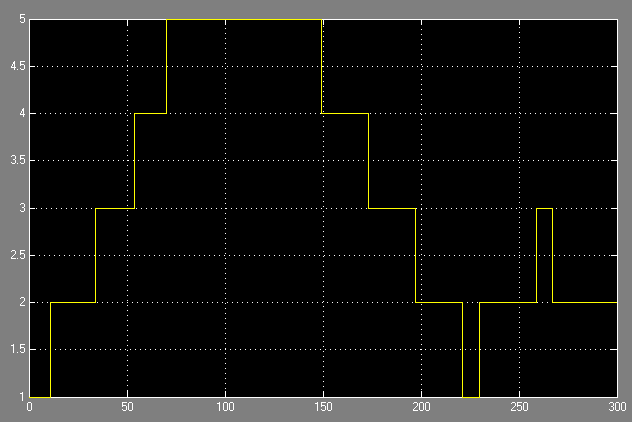

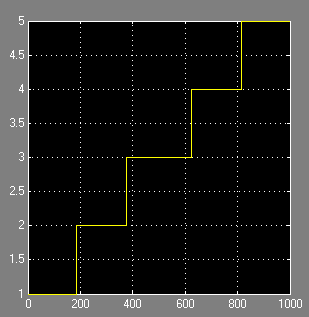

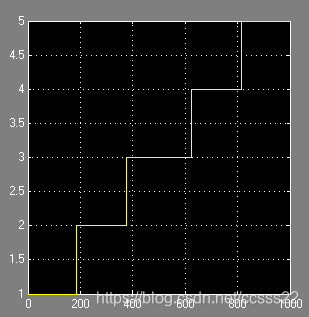

通过调整,其档位自动调整如下所示:

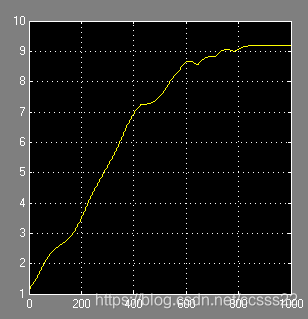

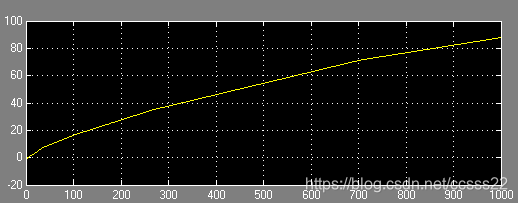

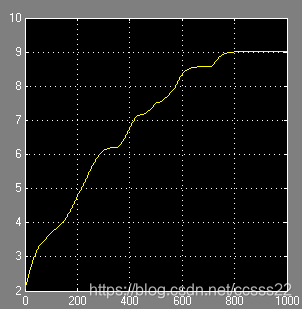

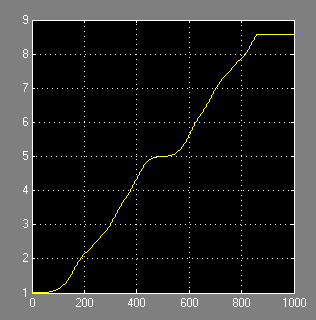

汽车的速度变化如下:
