华为S5700交换机，通过MUX-Vlan实现交换机端口隔离

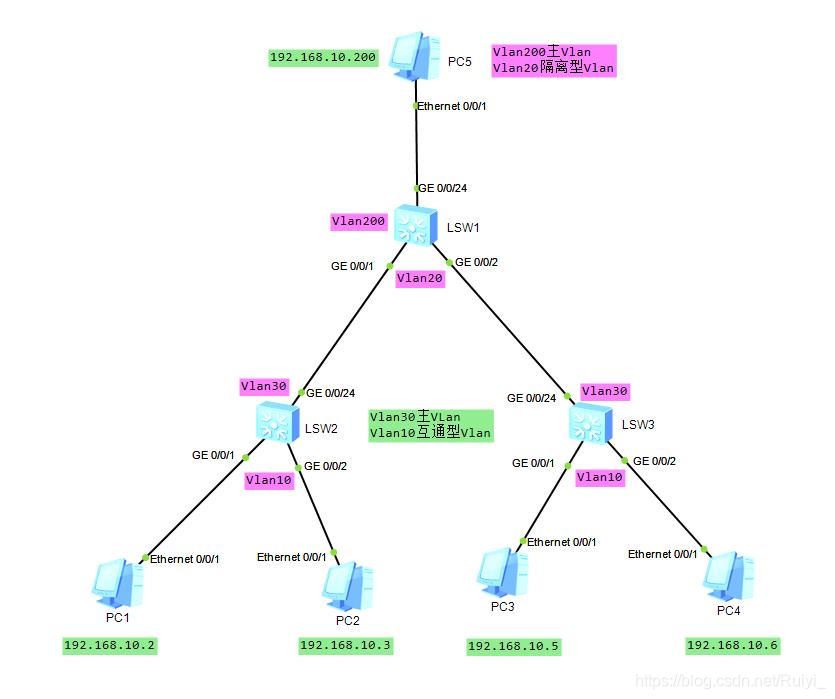

一、实验要求：

PC1-PC2互访
PC3-PC4互访
PC1/PC2-PC3/PC4 隔离
PC1/PC2/PC3/PC4-PC5互访

二、实验步骤：

1、交换机1详细步骤及命令

system-view
sysname JH1
vlan 200
vlan 20
quit
vlan 200
mux-vlan
subordinate separate 20
quit
interface  GigabitEthernet 0/0/24
port link-type access
port default vlan 200
port mux-vlan enable
quit
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 20
port mux-vlan enable
quit
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 20
port mux-vlan enable
quit
save

system-view 进入系统配置视图
sysname JH1 修改设备名称
vlan 200 创建vlan 200
vlan 20 创建vlan 20
quit 退出
vlan 200 进入vlan 200
mux-vlan 设置vlan 200为主vlan
subordinate separate 20// 设置vlan20为隔离型vlan
quit 退出
interface GigabitEthernet 0/0/24 进入24号端口
port link-type access 设置端口为access端口
port default vlan 200 设置为vlan200
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/1 进入1号端口
port link-type access 设置端口为access端口
port default vlan 20 设置为vlan20
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/2 进入2号端口
port link-type access 设置端口为access端口
port default vlan 20 设置为vlan20
port mux-vlan enable 开启mux-vlan 使能
quit 退出
save 退出系统配置视图--------保存

2、交换机2详细步骤及命令

system-view
sysname JH2
vlan 30
vlan 10
quit
vlan 30
mux-vlan
subordinate group 10
quit
interface  GigabitEthernet 0/0/24
port link-type access
port default vlan 30
port mux-vlan enable
quit
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10
port mux-vlan enable
quit
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
port mux-vlan enable
quit
save

system-view 进入系统配置视图
sysname JH2 修改设备名称
vlan 30 创建vlan 30
vlan 10 创建vlan 10
quit 退出
vlan 30 进入vlan 30
mux-vlan 设置vlan 30为主vlan
subordinate separate 10// 设置vlan10为隔离型vlan
quit 退出
interface GigabitEthernet 0/0/24 进入24号端口
port link-type access 设置端口为access端口
port default vlan 30 设置为vlan30
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/1 进入1号端口
port link-type access 设置端口为access端口
port default vlan 10 设置为vlan10
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/2 进入2号端口
port link-type access 设置端口为access端口
port default vlan 10 设置为vlan10
port mux-vlan enable 开启mux-vlan 使能
quit 退出
save 退出系统配置视图--------保存

3、交换机3详细步骤及命令

system-view
sysname JH3
vlan 30
vlan 10
quit
vlan 30
mux-vlan
subordinate group 10
quit
interface  GigabitEthernet 0/0/24
port link-type access
port default vlan 30
port mux-vlan enable
quit
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10
port mux-vlan enable
quit
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 10
port mux-vlan enable
quit
save

system-view 进入系统配置视图
sysname JH3 修改设备名称
vlan 30 创建vlan 30
vlan 10 创建vlan 10
quit 退出
vlan 30 进入vlan 30
mux-vlan 设置vlan 30为主vlan
subordinate separate 10// 设置vlan10为隔离型vlan
quit 退出
interface GigabitEthernet 0/0/24 进入24号端口
port link-type access 设置端口为access端口
port default vlan 30 设置为vlan30
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/1 进入1号端口
port link-type access 设置端口为access端口
port default vlan 10 设置为vlan10
port mux-vlan enable 开启mux-vlan 使能
quit 退出
interface GigabitEthernet 0/0/2 进入2号端口
port link-type access 设置端口为access端口
port default vlan 10 设置为vlan10
port mux-vlan enable 开启mux-vlan 使能
quit 退出
save 退出系统配置视图--------保存

三、运行并测试：

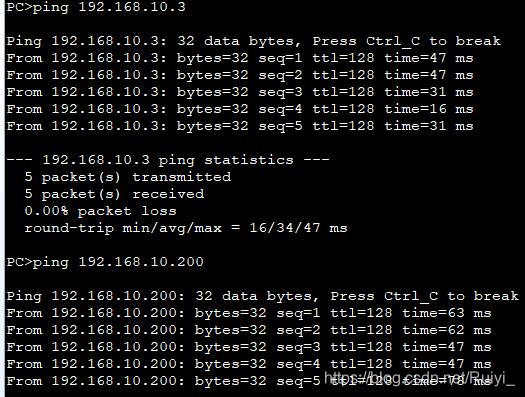

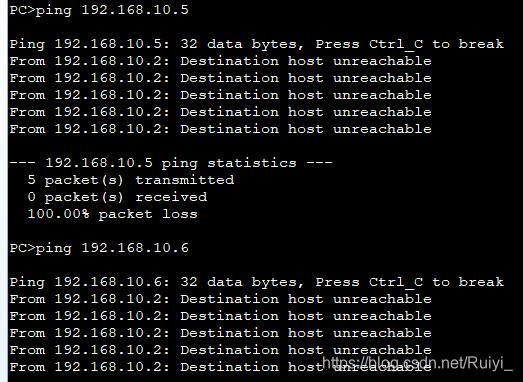

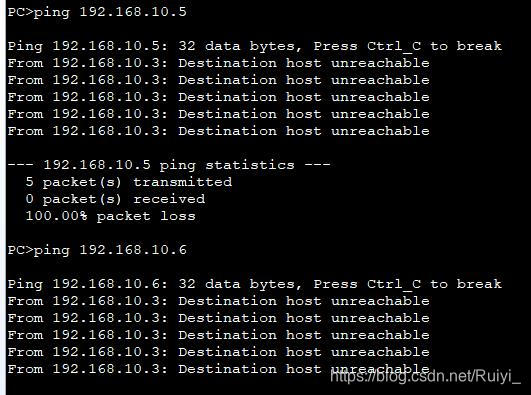

1、PC1测试

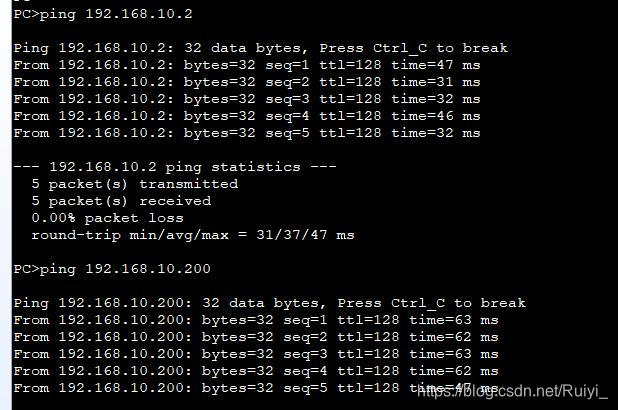

2、PC2测试

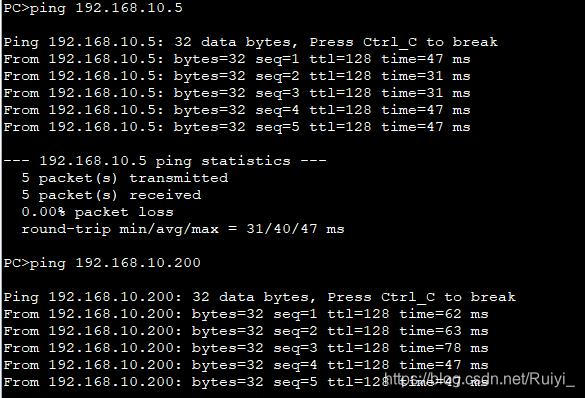

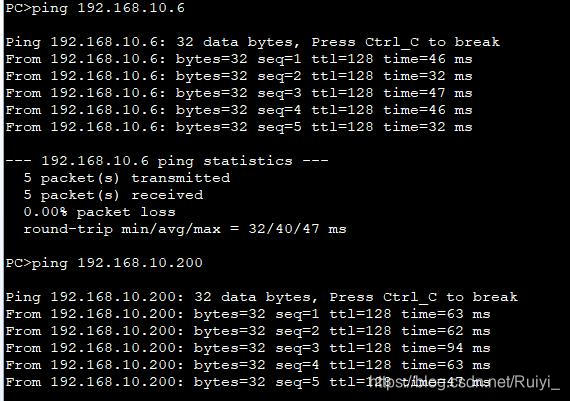

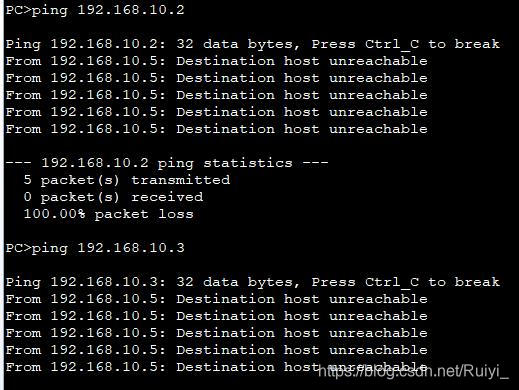

3、PC3测试

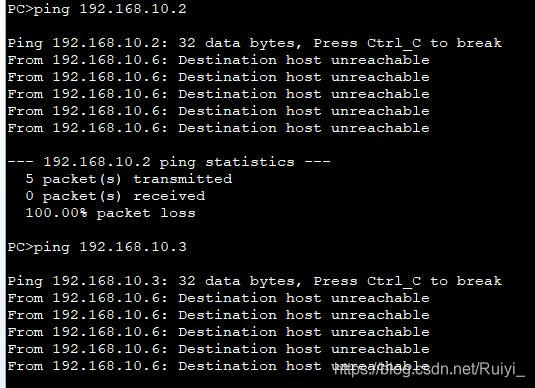

4、PC4测试

四、总结

mux-vlan 主Vlan
subordinate separate 隔离性Vlan
subordinate group 互通型Vlan

port mux-vlan enable 一定要启用
