【Android】Navigation 用法及源码解析

本文讲解 Navigation 用法，以及 Navigation 源码解析。

官方文档：https://developer.android.google.cn/guide/navigation

一句话介绍 Navigation ：Navigation 是指支持用户导航、进入和退出应用中不同内容片段的交互。

Android Jetpack 的 Navigation 组件可帮助您实现导航，无论是简单的按钮点击，还是应用栏和抽屉式导航栏等更为复杂的模式，该组件均可应对。

注：本文使用 Kotlin 编写。

一、基本用法

使用 Navigation 在两个 Fragment 之间相互导航

1. 在 res 里新建一个导航图 nav_graph.xml

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/nav_graph">

</navigation>

这个过程 Android Studio 会自动帮我们导入必要的库

implementation 'androidx.navigation:navigation-fragment-ktx:2.3.0'
implementation 'androidx.navigation:navigation-ui-ktx:2.3.0'

2. 在 nav_graph 里将布局预览方式切换到 Split ，点击 new Destination 添加两个 Fragment

Android Studio 会自动帮我们生成如下代码：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/fragment1">

    <fragment
        android:id="@+id/fragment1"
        android:name="com.tyhoo.jetpack.navigation.Fragment1"
        android:label="fragment_1"
        tools:layout="@layout/fragment_1" />

    <fragment
        android:id="@+id/fragment2"
        android:name="com.tyhoo.jetpack.navigation.Fragment2"
        android:label="fragment_2"
        tools:layout="@layout/fragment_2" />

</navigation>

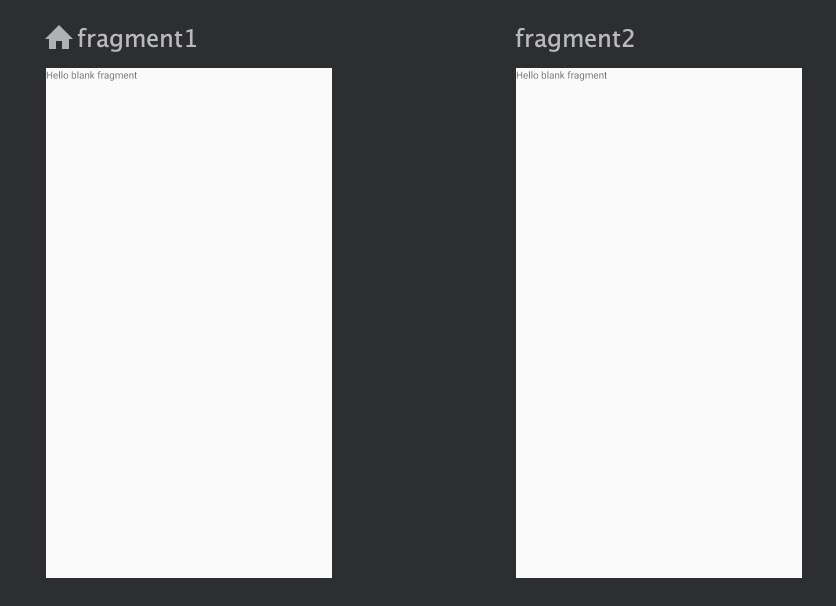

可视化界面：

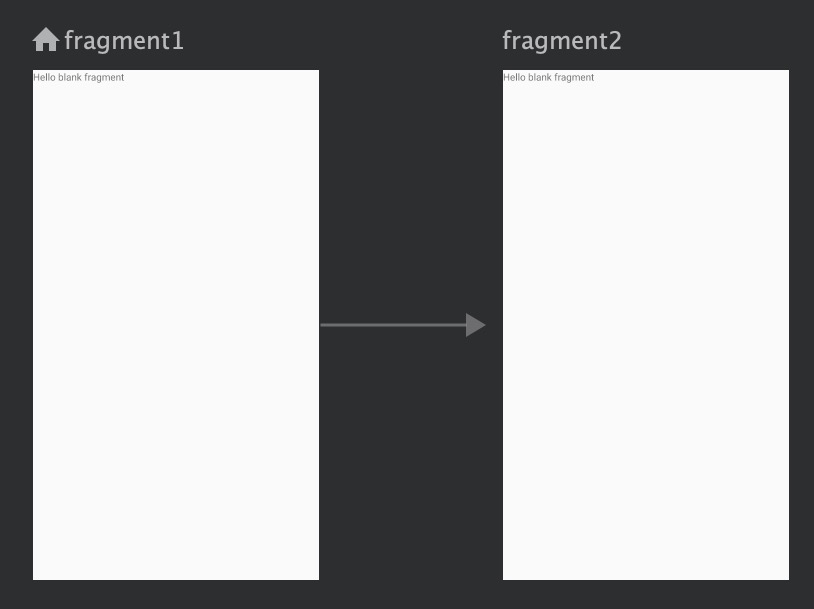

3. 在可视化界面，从 fragment1 拖出一条线到 fragment2，这就代表从 Fragment1 导航到 Fragment2 。

同时会生成一个带 <action> 标签的代码：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    <fragment
        ...>

        <action
            android:id="@+id/action_fragment1_to_fragment2"
            app:destination="@id/fragment2" />

    </fragment>

    ...

</navigation>

导航图创建好之后需要放到 Activity 里去承载，

4. 在 Activity 中放置一个导航图，放置一个承载导航图的容器

这个容器是 NavHostFragment 或它的子类

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".BasicActivity">

    <fragment
        android:id="@+id/fragment"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:defaultNavHost="true"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_graph" />

</androidx.constraintlayout.widget.ConstraintLayout>

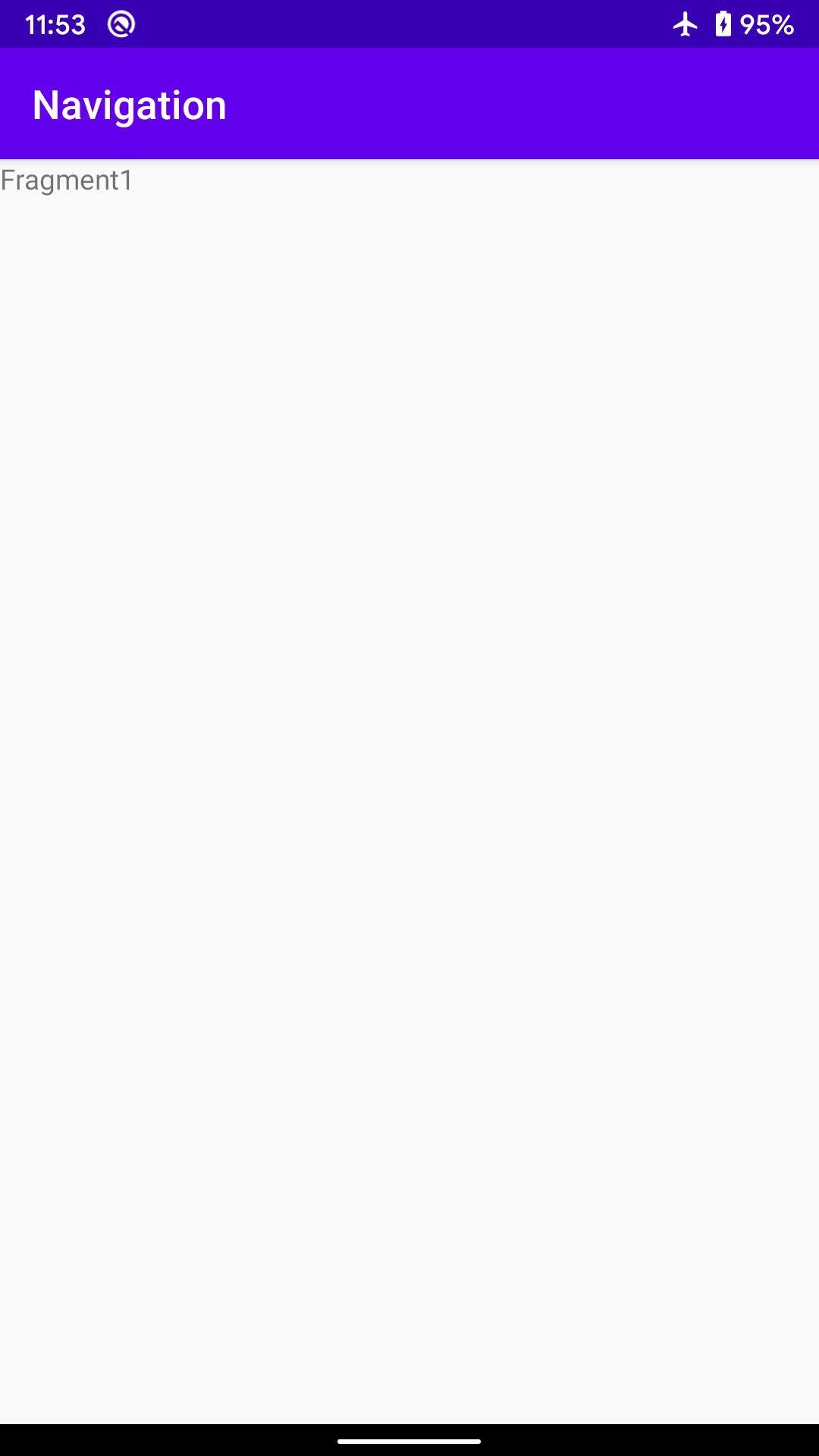

5. 运行程序

在 Activity 中放置了一个 NavHostFragment ，NavHostFragment 关联到了导航图的 XML 文件，XML 文件的 startDestination 是 Fragment1 。

6. 修改 Fragment1 的布局文件，并添加一个按钮

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_margin="16dp"
    android:orientation="vertical"
    tools:context=".Fragment1">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="Fragment1"
        android:textSize="24sp" />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:layout_marginTop="16dp"
        android:text="跳转到 Fragment2" />

</LinearLayout>

7. 修改 Fragment1 代码，用 Navigation 的方式从 Fragment1 导航到 Fragment2

class Fragment1 : Fragment() {

    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        return inflater.inflate(R.layout.fragment_1, container, false)
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        btn_1.setOnClickListener {
            val controller = it.findNavController()
            controller.navigate(R.id.action_fragment1_to_fragment2)
        }
    }
}

8. 运行程序

在 Fragment1 点击 Button，页面会跳转到 Fragment2 。

此时我们在 Fragment2 点击 Back 键，页面会回到 Fragment1 。Back 的回退栈 Google 已经帮我们实现，不需要我们自己去处理了。

Navigation 的思想：全局的 App 只有一个 Activity ，Activity 作为整体的一个 Controller 去控制界面的切换，所对应的界面就是各个 Fragment 。

这其实也是 JakeWharton 之前提出的一个思想，Google 慢慢的给它实现了。

Q：如果不通过 <action> 标签，就不能导航到 Fragment2 吗？

A：是可以的。

class Fragment1 : Fragment() {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        ...

        btn_1.setOnClickListener {
            ...
            controller.navigate(R.id.fragment2)
        }
    }
}

但是不是官方推荐的。如果缺少了 <action> 标签，在可视化界面就没有效果了。所以还是推荐使用 <action> 去链接。

9. 从 Fragment2 点击 Button 回到 Fragment1

布局：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_margin="16dp"
    android:orientation="vertical"
    tools:context=".Fragment2">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="Fragment2"
        android:textSize="24sp" />

    <Button
        android:id="@+id/btn_2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:layout_marginTop="16dp"
        android:text="跳转到 Fragment1" />

</LinearLayout>

Fragment2：

class Fragment2 : Fragment() {

    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        return inflater.inflate(R.layout.fragment_2, container, false)
    }

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        btn_2.setOnClickListener {
            it.findNavController().popBackStack()
        }
    }
}

10. 运行程序

Fragment1 点击 Button 跳转到 Fragment2 ，在 Fragment2 点击 Button 又回到 Fragment1 ，然后在点击 Back ，程序退出。

二、过渡动画

在导航图 nav_graph 里添加从 Fragment1 跳转到 Fragment2 的过渡动画。

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    <fragment
        ...>

        <action
            android:id="@+id/action_fragment1_to_fragment2"
            app:destination="@id/fragment2"
            app:enterAnim="@android:anim/fade_in"
            app:exitAnim="@android:anim/fade_out"
            app:popEnterAnim="@android:anim/slide_in_left"
            app:popExitAnim="@android:anim/slide_out_right" />

    </fragment>

    ...

</navigation>

过渡动画一定要添加到 <action> 里！

三、数据传递

1. 第一种实现方式：

1.1 在 Fragment1 创建一个 bundle ，然后 put 值，然后把 bundle 传给 navigate

class Fragment1 : Fragment() {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        ...

        btn_1.setOnClickListener {

            val bundle = Bundle()
            bundle.putString("name", "Navigation")

            val controller = it.findNavController()
            controller.navigate(R.id.action_fragment1_to_fragment2, bundle)
        }
    }
}

1.2 在 Fragment2 上添加一个 TextView ，用来显示从 Fragment1 传递过来的数据

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    ...

    <TextView
        android:id="@+id/tv_name"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:layout_marginTop="16dp" />

</LinearLayout>

1.3 在 Fragment2 的 onViewCreated 里对 TextView 设置数据

class Fragment2 : Fragment() {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        ...

        tv_name.text = arguments?.getString("name")
    }
}

1.4 运行程序，Fragment1 跳转到 Fragment2 的同时，Fragment2 上也显示了 Fragment1 传过来的数据。

但是这种方式的缺点和之前我们用 Fragment 的 newInstance 的缺点是一样的，这些参数都必须维护在代码里。

2. 第二种实现方式：

将这些参数在导航图中定义出来，便于梳理和维护

2.1 在导航图上添加 <argument> 标签

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    ...

    <fragment
        ...>

        <argument
            android:name="name"
            android:defaultValue="Android"
            app:argType="string" />

        <argument
            android:name="age"
            android:defaultValue="10"
            app:argType="integer" />

    </fragment>

</navigation>

2.2 删除 Fragment1 添加的代码，保留 Fragment2 添加的代码，并运行程序，发现和第一种实现方式效果一样。

3. 第三种实现方式：

使用 Safe Args 传递安全的数据。

官方文档：https://developer.android.google.cn/guide/navigation/navigation-pass-data

在顶级 build.gradle 文件中包含以下 classpath：

buildscript {
    ...

    dependencies {
        ...

        def nav_version = "2.3.0-alpha01"
        classpath "androidx.navigation:navigation-safe-args-gradle-plugin:$nav_version"
    }
}

此外，要生成适用于 Kotlin 独有的模块的 Kotlin 代码，请添加以下行：

apply plugin: "androidx.navigation.safeargs.kotlin"

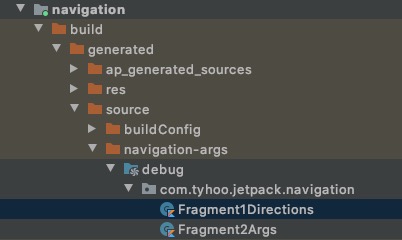

Rebuild 之后，会在工程里看到插件帮我们生成的类

改造 Fragament1：

class Fragment1 : Fragment() {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        ...

        btn_1.setOnClickListener {
            val action = Fragment1Directions.actionFragment1ToFragment2("Navigation")
            val controller = it.findNavController()
            controller.navigate(action)
        }
    }
}

这个插件的作用是帮我们省去了很多有风险的代码。

改造 Fragment2:

class Fragment2 : Fragment() {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        ...

        val args = arguments?.let { Fragment2Args.fromBundle(it) }
        tv_name.text = args?.name
    }
}

运行程序，效果一样，但是更安全。

四、DeepLink

官方文档：https://developer.android.google.cn/guide/navigation/navigation-deep-link

1. 在导航图添加 deep link

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    ...

    <fragment
        ...>

        ...

        <deepLink
            android:id="@+id/deepLink"
            android:autoVerify="true"
            app:uri="http://aaa.bbb.ccc/fragment2" />

    </fragment>

</navigation>

2. 修改 Manifest

找到导航图所在的 Activity 的标签，把导航图的加入到里面

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.tyhoo.jetpack.navigation">

    <application
        ...>

        <activity android:name=".BasicActivity">
            ...

            <nav-graph android:value="@navigation/nav_graph" />

        </activity>

    </application>

</manifest>

3. 运行程序

4. 编写一个 Html 文件

<!DOCTYPE html>
<!DOCTYPE html>
<html>
<head>
    <title>跳转测试</title>
    <meta http-equiv="content-type" content="text/html; charset=utf-8">
</head>
<body>
    <a href="http://aaa.bbb.ccc/fragment2" style="font-size: 60px">点击跳转测试</a>
</body>
</html>

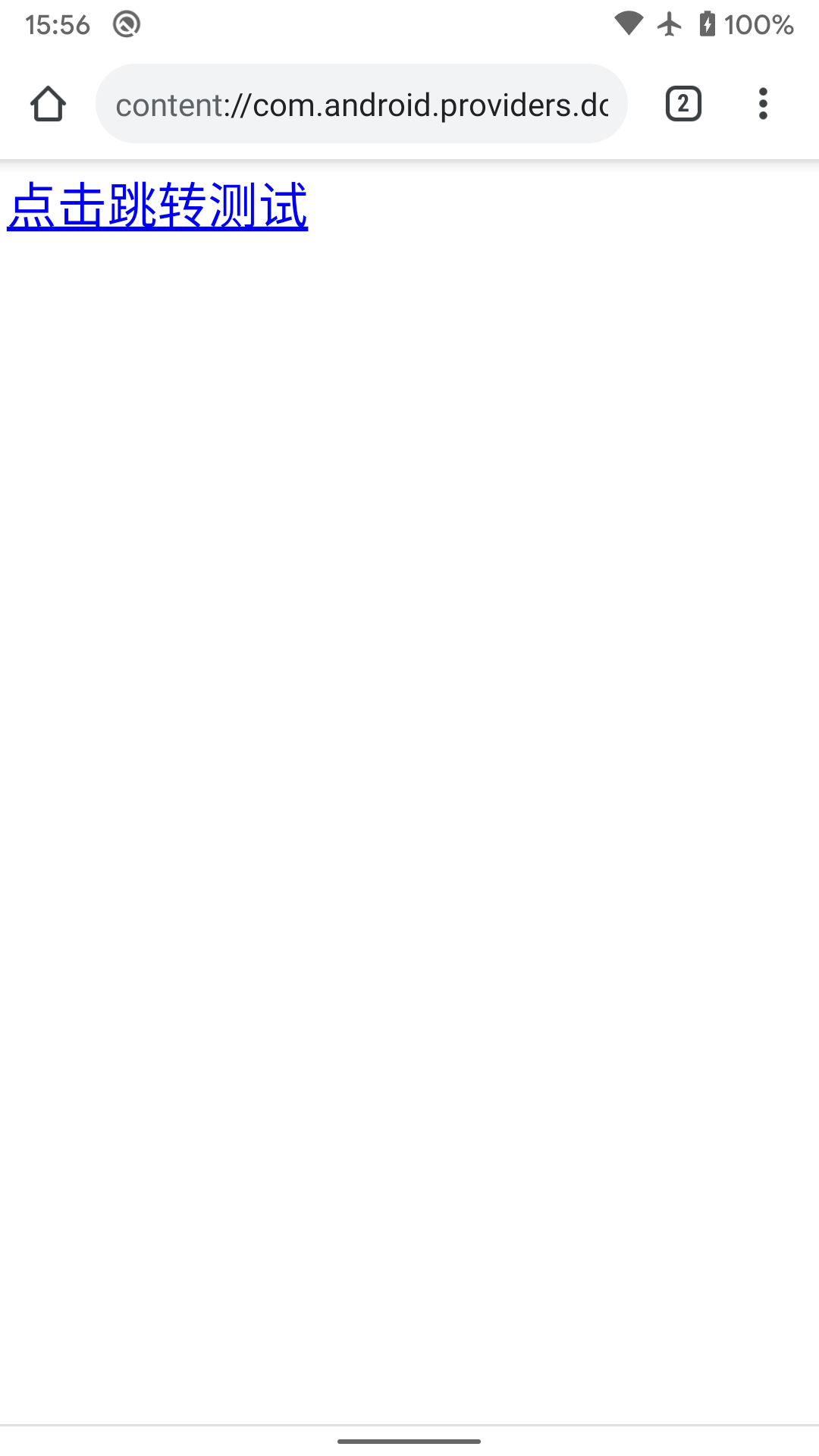

5. 在手机的浏览器里执行 Html 文件

6. 点击跳转

会直接跳转到 Fragment2 ，点击 Back 键会回到 Fragment1 。

7. 在 Html 里添加参数

<!DOCTYPE html>
<!DOCTYPE html>
<html>
<head>
    <title>跳转测试</title>
    <meta http-equiv="content-type" content="text/html; charset=utf-8">
</head>
<body>
    <a href="http://aaa.bbb.ccc/fragment2/Android" style="font-size: 60px">点击跳转测试</a>
</body>
</html>

8. 在 App 中获取 Html 传来的数据

在导航图中使用占位符{}，这个占位符要和 <argument> 的 name 相对应。

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    ...>

    ...

    <fragment
        ...>

        <argument
            android:name="name"
            android:defaultValue="Android"
            app:argType="string" />

        <deepLink
            android:id="@+id/deepLink"
            android:autoVerify="true"
            app:uri="http://aaa.bbb.ccc/fragment2/{name}" />

    </fragment>

</navigation>

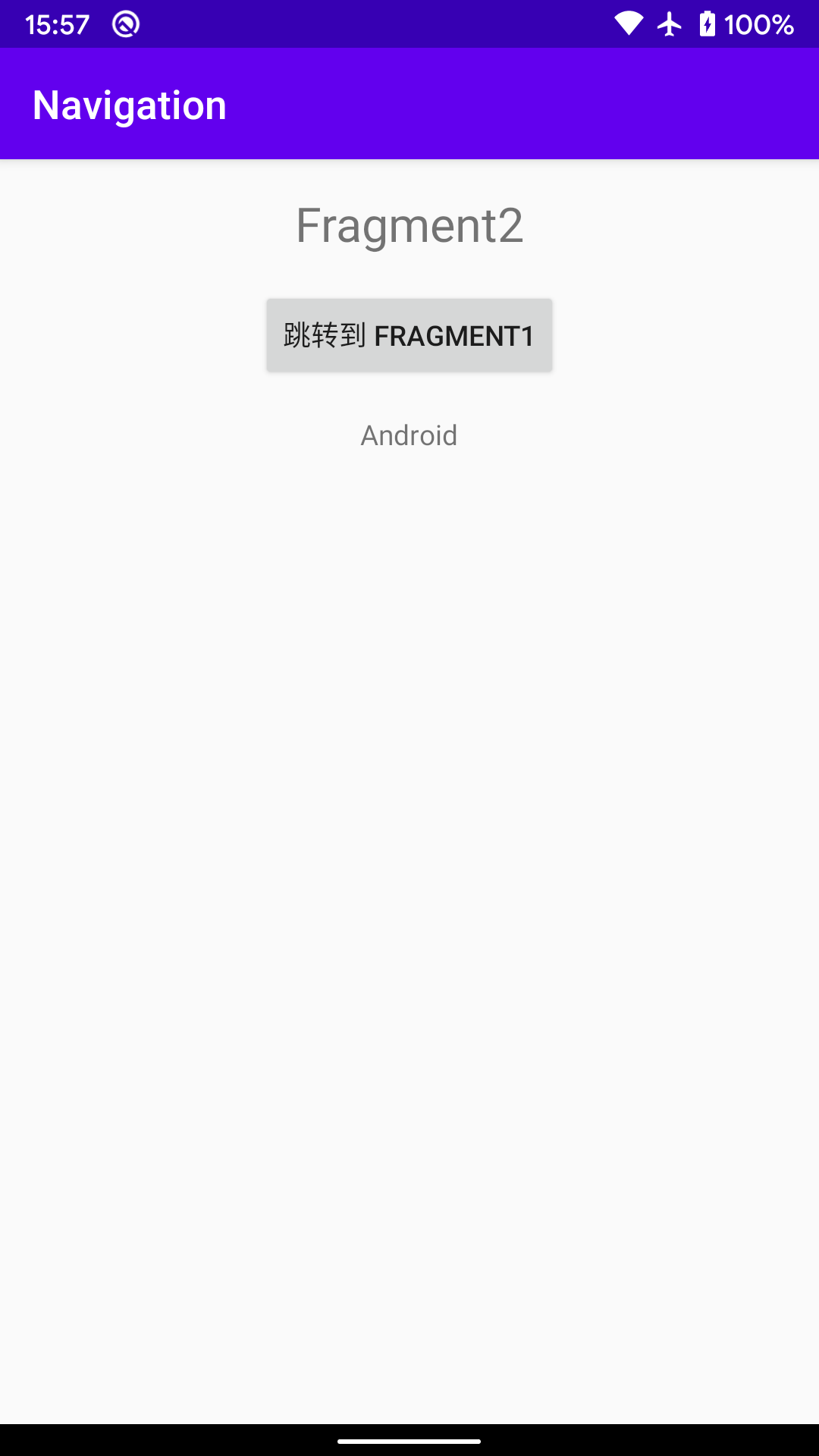

9. 运行程序，效果和期待的一样。

在 Android 8.0 的时候添加了 Shortcut ，我们可以结合 Deep Link ，在桌面长按 App 图标，跳转到相应页面。

在通知栏，使用 Deep Link ，可以很好的解决日常难题。比如说我们点击通知栏的消息跳转到相应页面，然后点击 Back 键的时候回退到路径也要求是正确的，这中间要做好多处理，加入 Deep Link 之后，这些问题就不是问题了。

五、与其他导航组件的交互

例1：

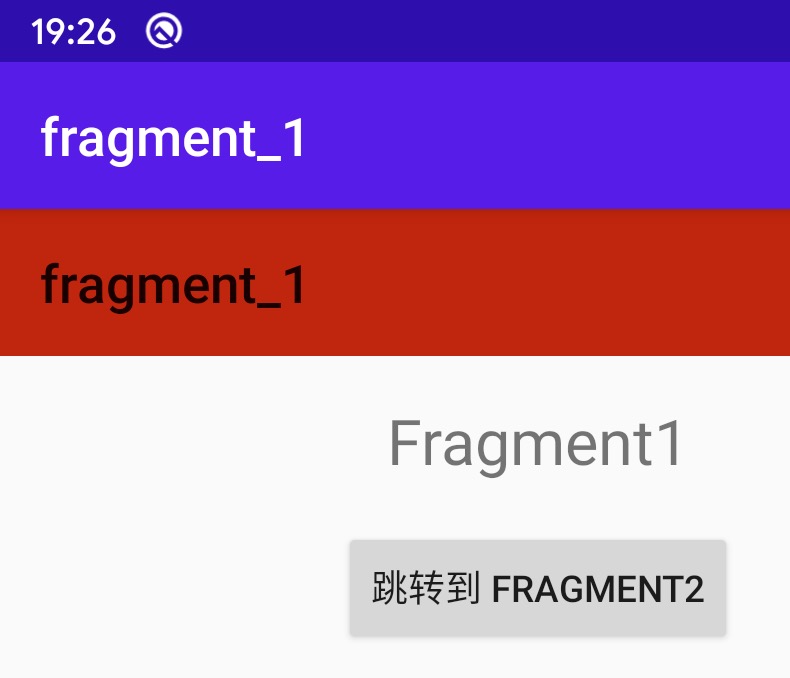

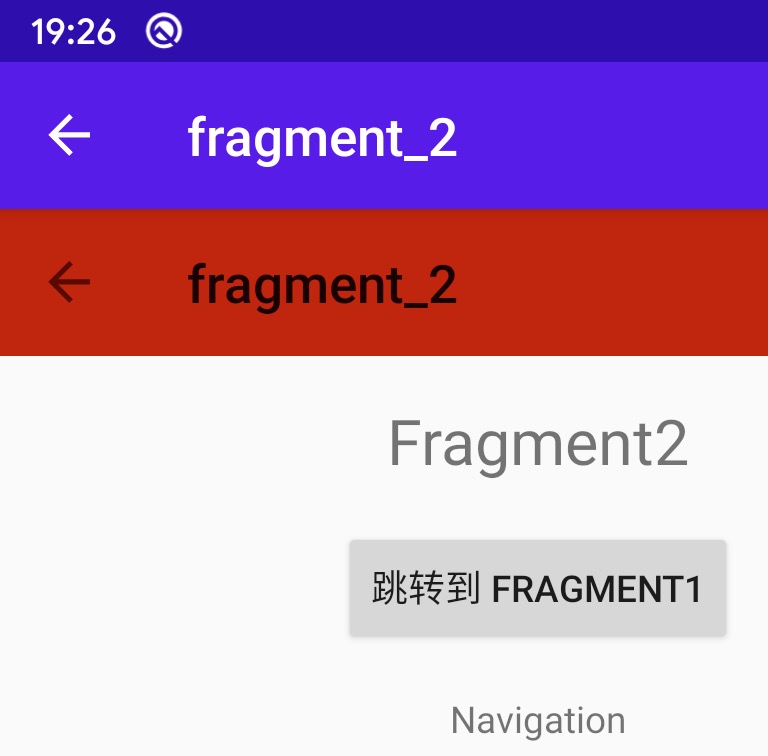

1. 将 Navigation 和 ActionBar 关联

android {
    ...

    kotlinOptions {
        jvmTarget = JavaVersion.VERSION_1_8.toString()
    }
}

class BasicActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_basic)

        // 在当前的 Activity 找到 Fragment 的 Controller
        var controller: NavController = findNavController(R.id.fragment)
        // 创建一个 AppBar 的配置对象
        val configuration = AppBarConfiguration(controller.graph)
        // 将 controller 和 configuration 关联到 ActionBar 上
        setupActionBarWithNavController(controller, configuration)
    }
}

2. 运行程序

发现标题已经关联到对应的 Fragment 的 label 字段，Fragment2 自动生成了一个 Back 键，但是 Back 键点击无效。

说明导航图已经和 ActionBar 进行了关联。

3. 给 Back 键设置事件

class BasicActivity : AppCompatActivity() {

    ...

    override fun onSupportNavigateUp(): Boolean {
        var controller: NavController = findNavController(R.id.fragment)
        return controller.navigateUp() || super.onSupportNavigateUp()
    }
}

4. 运行程序

Back 键和预期效果一样。

5. 监听当前导航目的地

class BasicActivity : AppCompatActivity() {

    val TAG = "BasicActivity"

    override fun onCreate(savedInstanceState: Bundle?) {
        ...
        // 通过 controller 监听当前导航目的地
        controller.addOnDestinationChangedListener { controller, destination, arguments ->
            Log.d(TAG, "destination: $destination")
            Log.d(TAG, "arguments: $arguments")
        }
    }

    ...
}

6. 运行程序，查看 Log

App 启动，打印的 Log 如下：

D/BasicActivity: destination: Destination(com.tyhoo.jetpack.navigation:id/fragment1) label=fragment_1 class=com.tyhoo.jetpack.navigation.basic.Fragment1
D/BasicActivity: arguments: null

跳转到 Fragment2 ，打印的 Log 如下：

D/BasicActivity: destination: Destination(com.tyhoo.jetpack.navigation:id/fragment2) label=fragment_2 class=com.tyhoo.jetpack.navigation.basic.Fragment2
D/BasicActivity: arguments: Bundle[{name=Navigation}]

所以，通过 controller 的回调可以关联到任何的外部事件。

例如：

在 Activity 的布局里添加一个 Toolbar ，并关联：

class BasicActivity : AppCompatActivity() {

    ...

    override fun onCreate(savedInstanceState: Bundle?) {
        ...

        // 关联 Toolbar
        toolbar.setupWithNavController(controller, configuration)
    }

    ...
}

运行程序：

发现 Navigation 已经和 Toolbar 进行了关联，并且 Toolbar 自带的动画效果要比 ActionBar 好看。

例2：

先拿 Fragment 和 Navigation 做一个对比

Fragment：

Fragment 事务处理麻烦，容易出错
可读性差
可复用性差（业务与视图耦合）

Navigation：

代码简洁
可读性高
充分解耦（业务与视图隔离）

将 Navigation 和 Toolbar、fragment、BottomNavigationView 关联：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".advance.AdvanceActivity">

    <androidx.appcompat.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="?attr/colorPrimary"
        android:minHeight="?attr/actionBarSize"
        android:theme="?attr/actionBarTheme"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <fragment
        android:id="@+id/nav_host_fragment"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        app:defaultNavHost="true"
        app:layout_constraintBottom_toTopOf="@+id/bottom_nav_view"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/toolbar"
        app:navGraph="@navigation/nav_graph_advance" />

    <com.google.android.material.bottomnavigation.BottomNavigationView
        android:id="@+id/bottom_nav_view"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:background="?android:attr/windowBackground"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:menu="@menu/bottom_view" />

</androidx.constraintlayout.widget.ConstraintLayout>

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph_advance"
    app:startDestination="@id/first">

    <fragment
        android:id="@+id/first"
        android:name="com.tyhoo.jetpack.navigation.advance.FirstFragment"
        android:label="Fragment first"
        tools:layout="@layout/fragment_first" />

    <fragment
        android:id="@+id/second"
        android:name="com.tyhoo.jetpack.navigation.advance.SecondFragment"
        android:label="Fragment second"
        tools:layout="@layout/fragment_second" />

    <fragment
        android:id="@+id/third"
        android:name="com.tyhoo.jetpack.navigation.advance.ThirdFragment"
        android:label="Fragment third"
        tools:layout="@layout/fragment_third" />

</navigation>

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <item
        android:id="@+id/first"
        android:icon="@mipmap/ic_launcher"
        android:title="First" />

    <item
        android:id="@+id/second"
        android:icon="@mipmap/ic_launcher"
        android:title="Second" />

    <item
        android:id="@+id/third"
        android:icon="@mipmap/ic_launcher"
        android:title="Third" />

</menu>

注意：如果你 menu 中 item 的 id 和导航图自定义的 fragment 的 id 不一致的话是无法跳转的，因为 id 不对应。

class AdvanceActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_advance)

        val navView: BottomNavigationView = findViewById(R.id.bottom_nav_view)
        val navController = findNavController(R.id.nav_host_fragment)
        val appBarConfiguration = AppBarConfiguration(
            setOf(R.id.first, R.id.second, R.id.third)
        )

        toolbar.setupWithNavController(navController, appBarConfiguration)
        NavigationUI.setupWithNavController(navView, navController)
    }
}

运行程序，就实现了底部导航切换。

六、源码解析

底部导航切换使用 navigate 方式实现，但是有个缺点，在 navigate 中每个 Fragment 都是重新实例化的，但是有时不需要它实例化，以前的实现方式是对 Fragment hide show 来进行切换。阅读源码发现默认使用 replace ，所以会重新实例化。

看 NavigationUI 源码：

public static boolean onNavDestinationSelected(@NonNull MenuItem item, @NonNull NavController navController) {
    ...

    try {
        navController.navigate(item.getItemId(), null, options);
        return true;
    } catch(IllegalArgumentException e) {
        return false;
    }
}

public void navigate(@IdRes int resId, @Nullable Bundle args, @Nullable NavOptions navOptions) {
    navigate(resId, args, navOptions, null);
}

public void navigate(@IdRes int resId, @Nullable Bundle args, @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
    // 拿到当前的节点对应的 NavDestination （这个 NavDestination 内部有一些属性，代表的就是导航图里的每个标签）
    NavDestination currentNode = mBackStack.isEmpty() ? mGraph: mBackStack.getLast().getDestination();
    if (currentNode == null) {
        throw new IllegalStateException("no current navigation node");
    }

    @IdRes int destId = resId;

    // 拿到当前的 action
    final NavAction navAction = currentNode.getAction(resId);

    // 去拼接 args
    Bundle combinedArgs = null;
    if (navAction != null) {
        if (navOptions == null) {
            navOptions = navAction.getNavOptions();
        }

        // 从 navAction 中会获取到 destId
        destId = navAction.getDestinationId();
        Bundle navActionArgs = navAction.getDefaultArguments();
        if (navActionArgs != null) {
            combinedArgs = new Bundle();
            combinedArgs.putAll(navActionArgs);
        }
    }

    if (args != null) {
        if (combinedArgs == null) {
            combinedArgs = new Bundle();
        }
        combinedArgs.putAll(args);
    }

    // 弹栈操作，也就是返回了
    if (destId == 0 && navOptions != null && navOptions.getPopUpTo() != -1) {
        popBackStack(navOptions.getPopUpTo(), navOptions.isPopUpToInclusive());
        return;
    }

    if (destId == 0) {
        throw new IllegalArgumentException("Destination id == 0 can only be used" + " in conjunction with a valid navOptions.popUpTo");
    }

    // 找到下一个节点
    NavDestination node = findDestination(destId);
    if (node == null) {
        ...
    }

    navigate(node, combinedArgs, navOptions, navigatorExtras);
}

private void navigate(@NonNull NavDestination node, @Nullable Bundle args, @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
        boolean popped = false;
        boolean launchSingleTop = false;

        // 做了一些 Check
        if (navOptions != null) {
            if (navOptions.getPopUpTo() != -1) {
                popped = popBackStackInternal(navOptions.getPopUpTo(),
                        navOptions.isPopUpToInclusive());
            }
        }

        // mNavigatorProvider 对应的是一个 navigator 的容器，通过 node.getNavigatorName() 去获取相应的容器
        // 如果跳转的目的地是 Fragment ，就返回 Fragment navigator
        // 如果跳转的目的地是 Activity ，就返回 Activity navigator
        // ...
        // node.getNavigatorName() 实际上就是导航图的标签名
        Navigator<NavDestination> navigator = mNavigatorProvider.getNavigator(node.getNavigatorName());

        // 把 args 组装起来
        Bundle finalArgs = node.addInDefaultArgs(args);

        NavDestination newDest = navigator.navigate(node, finalArgs,
                navOptions, navigatorExtras);

        ...
    }

以 ActivityNavigator 为例，探索它是何时放到容器中的。

在 NavController 的构造方法中：

public NavController(@NonNull Context context) {
    ...
    mNavigatorProvider.addNavigator(new NavGraphNavigator(mNavigatorProvider));
    mNavigatorProvider.addNavigator(new ActivityNavigator(mContext));
}

在初始化的时候会把 ActivityNavigator 传进来，在 add 的过程中

public final Navigator < ?extends NavDestination > addNavigator(@NonNull Navigator < ?extends NavDestination > navigator) {
    String name = getNameForNavigator(navigator.getClass());

    return addNavigator(name, navigator);
}

通过函数得到 name ，这个 name 就是导航图里的 <activity> 。

以 name 为 key，自己为 value ，放到一个 HashMap 中

public Navigator < ?extends NavDestination > addNavigator(@NonNull String name, @NonNull Navigator < ?extends NavDestination > navigator) {
    ...
    return mNavigators.put(name, navigator);
}

所以在 NavController 的 navigate 函数中通过之前的 get 就会得到 Activity 的 navigator 。

看 ActivityNavigator.navigate() 函数：

public NavDestination navigate(@NonNull Destination destination, @Nullable Bundle args, @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
    ...

    Intent intent = new Intent(destination.getIntent());

    ...

    if (navigatorExtras instanceof Extras) {
        ...

        if (activityOptions != null) {
            ActivityCompat.startActivity(mContext, intent, activityOptions.toBundle());
        } else {
            mContext.startActivity(intent);
        }
    } else {
        mContext.startActivity(intent);
    }

    ...
}

通过 destination 和其他可选参数来拼装了一个新的 Intent ，最后会添加一个启动方式 startActivity 和启动动画。

同理，FragmentNavigator 也是用类似方式：

public NavDestination navigate(@NonNull Destination destination, @Nullable Bundle args, @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
    ...

    ft.replace(mContainerId, frag);

    ...
}

通过 replace 进行了 Fragment 切换。

针对底部导航切换使用 navigate 方式实现，会导致 Fragment 重建，可以自定义自己的 Navigator ，把 replace 改成 show 或 hide 的方式来实现需求。

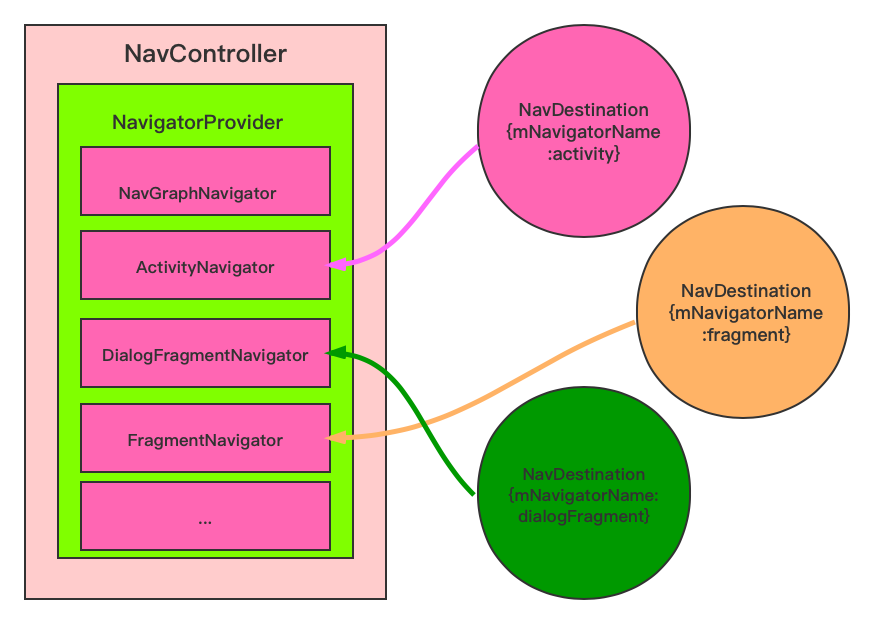

NavigationController 原理：
