第二章 stm32 cubemx GPIO输入输出实验以及proteus仿真

文章目录

第二章 stm32 cubemx GPIO输入输出实验以及proteus仿真
前言
一、按键输入
二、使用步骤

1.基础配置
2.配置引脚
3.生成工程
4.找到主函数，添加程序，编译，生成HEX文件

三.Proteus仿真或者烧录可直接看到效果。
总结

前言

上一章，简单介绍了 STM32F103 的 IO口作为输出的使用，这一章，我们将简单介绍如何使用 STM32F103的 IO口作为输入的使用。在本章中，我们将利用一个或者两个按键，（按键为任意IO口，有stm32F103板子需要结合原理图来选择IO口）来控制 LED 的亮灭。通过本章的学习，将了解到 STM32F1 的 IO 口作为输入口的使用方法。

一、按键输入

STM32F103 的 IO口做输入使用的时候，是通过调用函数 HAL_GPIO_ReadPin来读取 IO 口的高低电平的状态来进行直接控制。这一章利用一个按键来控制两种情况下，灯效的变化，来体现出按键输入实验的效果。
具体的基础配置过程此处省略，详情参考：第一章 stm32 cubemx基础配置实验以及proteus 8的使用。

二、使用步骤

1.基础配置

1）sys中，选好调试方式，DEBUG中选中Serial Wire，实际上板子测试时会占用PA13和PA14两个I/O口，用作下载或者调试。
2）RCC时钟，晶振选择，选择HSE(外部高速时钟)为Crystal/Ceramic Resonator，外部低速时钟（LSE）可有可无。
3）时钟配置，记录系统时钟频率，这里是72M用作仿真时选择芯片的晶振频率。
4）其他配置此工程不用，暂不配置。

2.配置引脚

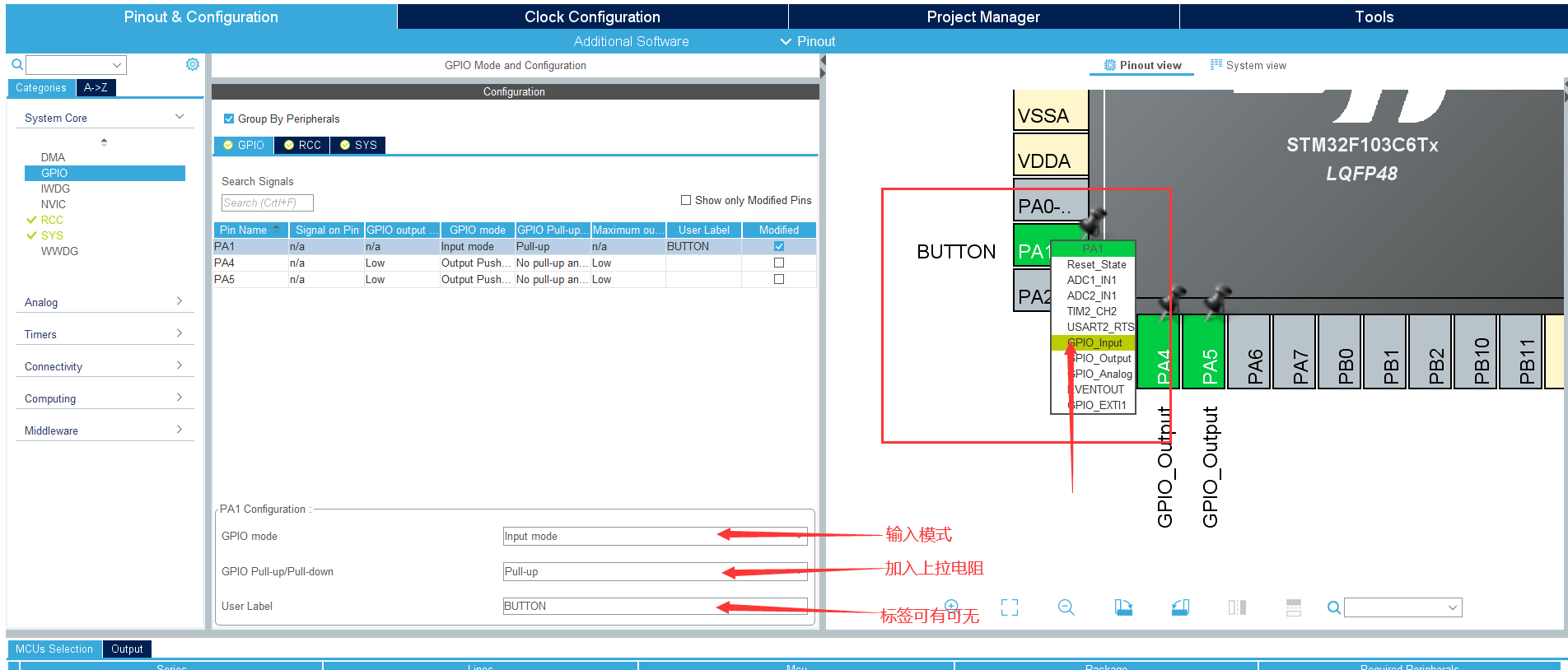

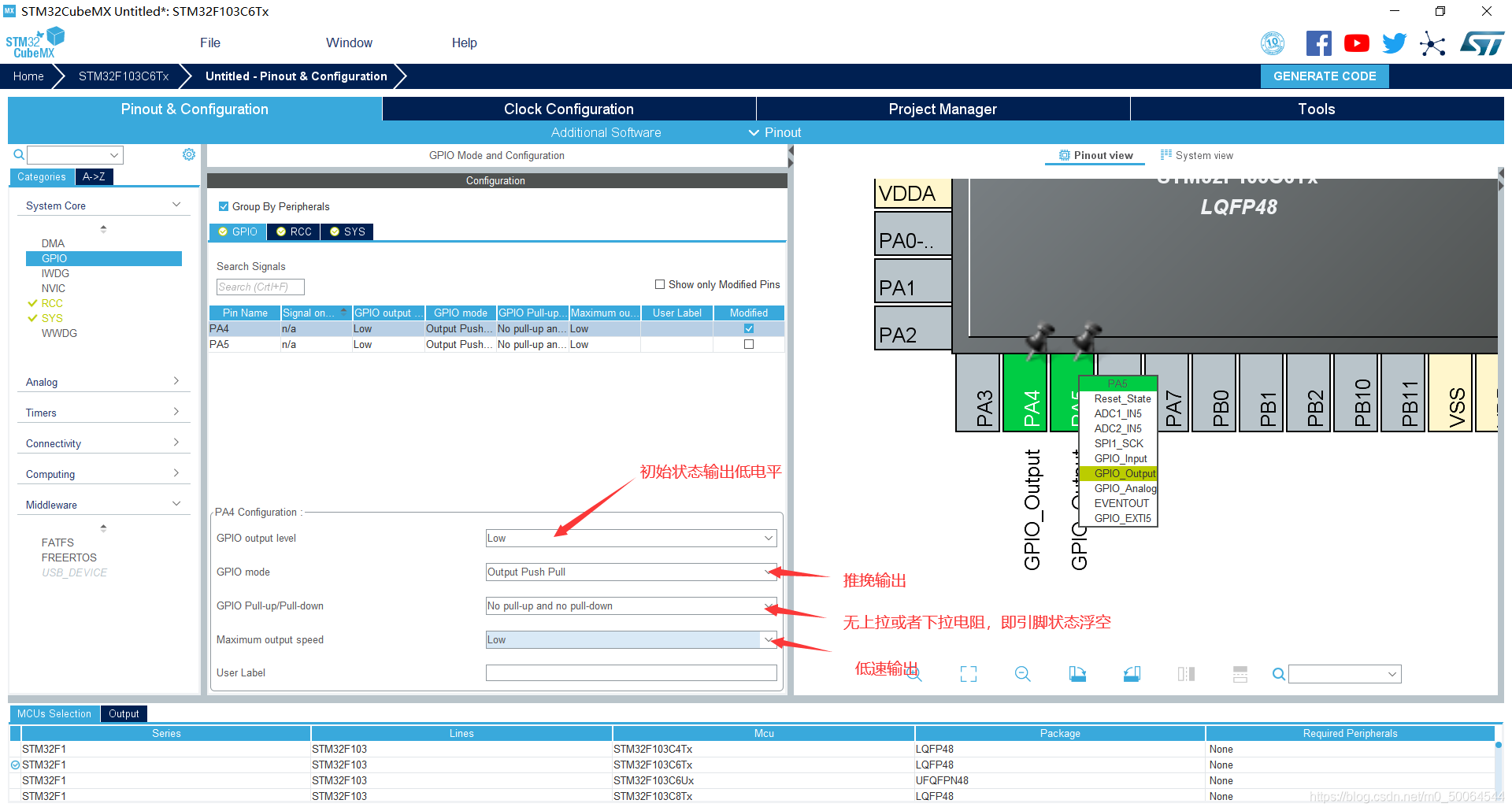

点击想要用到的引脚，鼠标左击选择GPIO_INPUT，GPIO_OUTPUT,我用到了PA1、PA4、PA5（自选）三个引脚，PA1作为按键的引脚，PA4、PA5两个引脚作为两个LED灯引脚，其他配置为cubemx默认状态即可。
在这里插入图片描述

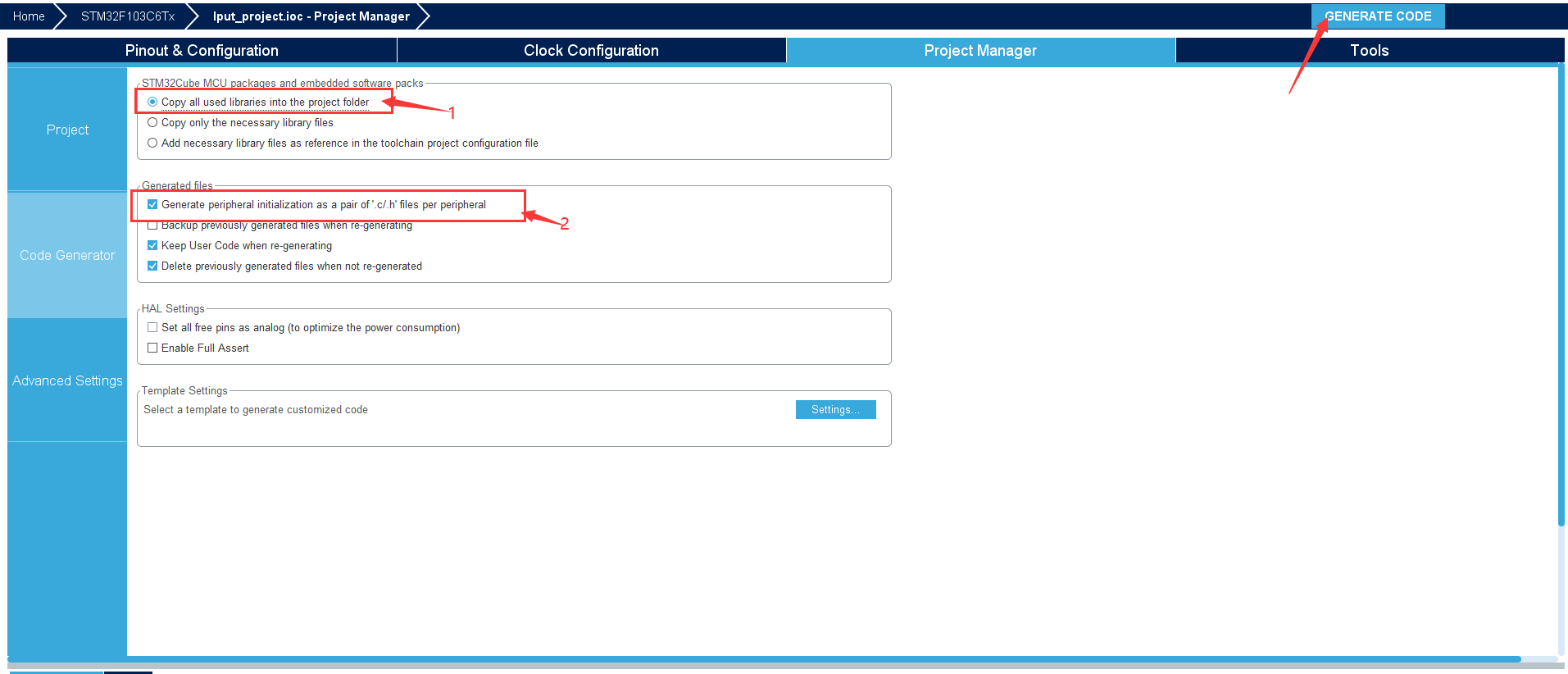

3.生成工程

1.选择复制所有库函数，这个选择会减慢编译的速度，但是会包含所有函数方便调用以及查看，建议初学者使用此项。
2.将所加入的外设功能代码生成单独的文件。
在这里插入图片描述

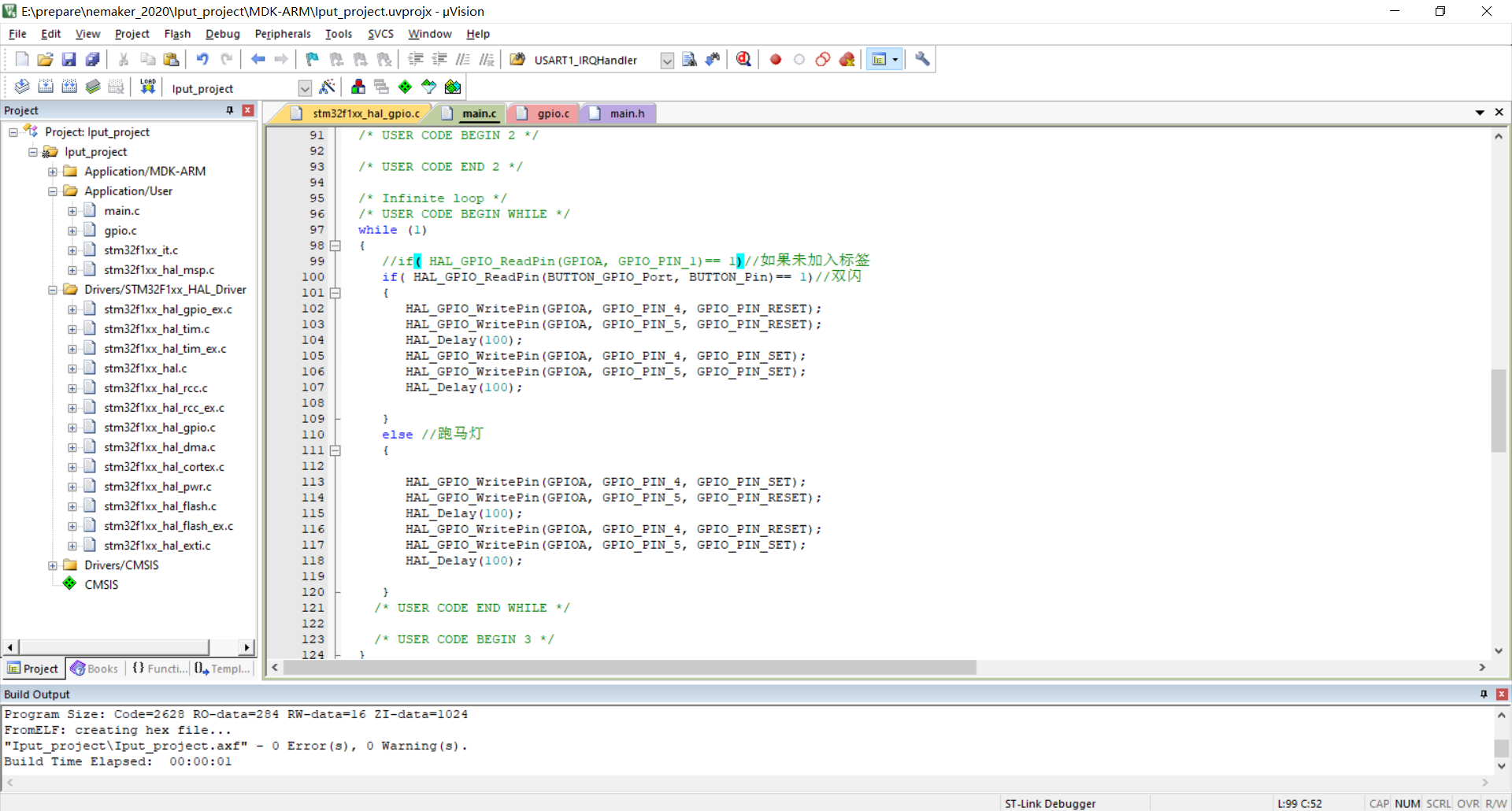

4.找到主函数，添加程序，编译，生成HEX文件

//if( HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1)== 1)//如果没有设置标签
if( HAL_GPIO_ReadPin(BUTTON_GPIO_Port, BUTTON_Pin)== 1)//双闪
	{
 	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
        HAL_Delay(100);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
        HAL_Delay(100);
	}
else //跑马灯
     {
     	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
        HAL_Delay(100);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
        HAL_Delay(100);
     }

在这里插入图片描述

三.Proteus仿真或者烧录可直接看到效果。

直接烧录时一定要注意选择的IO口，与实际stm32板子的原理图相匹配。实验效果为未按下按键输入为高电平，呈现双闪效果，按下按键后输入低电平，呈现跑马灯效果。

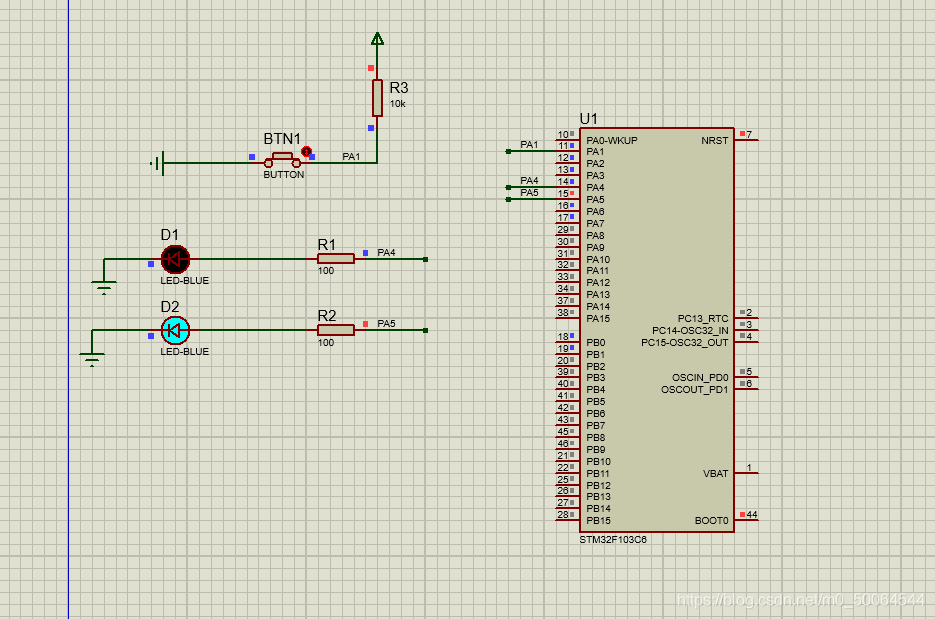

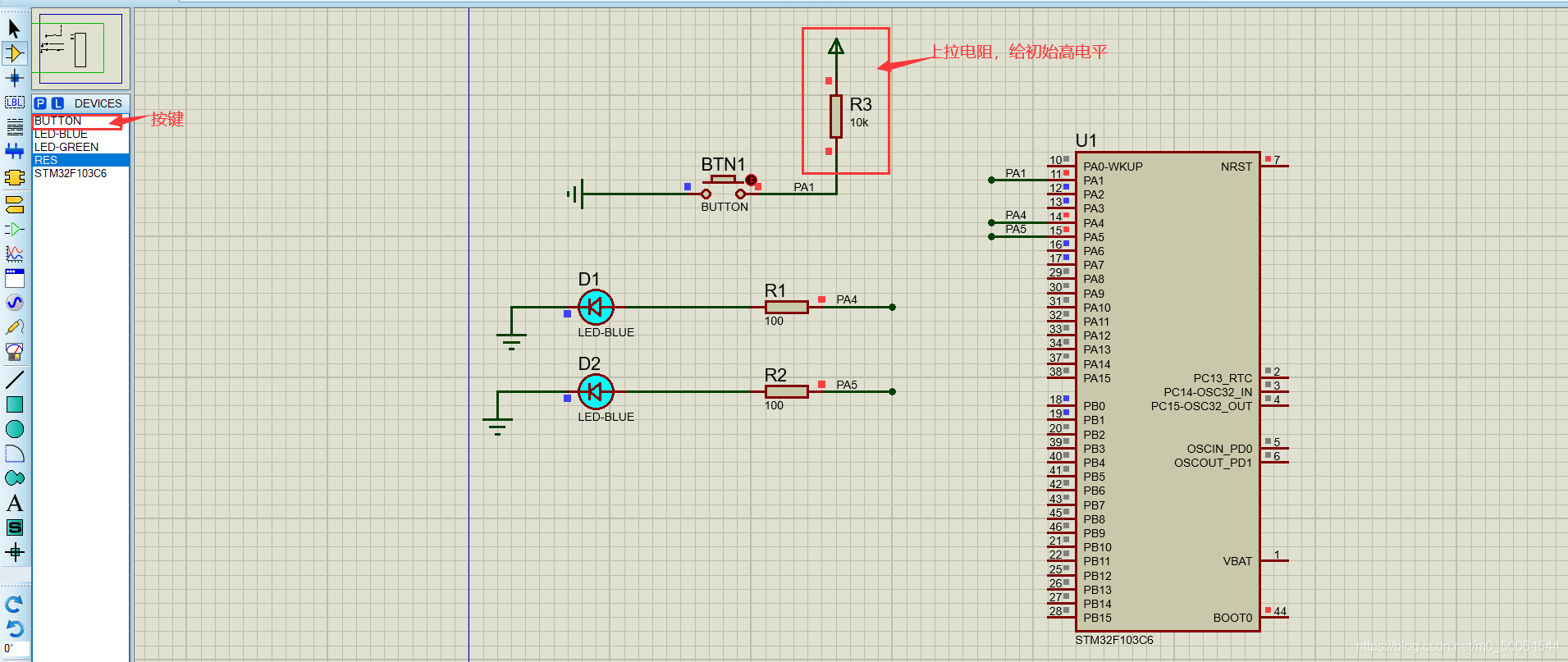

仿真时此时较上一章加入了按键与上拉电阻，如图所示，具体过程请参考：第一章 stm32 cubemx基础配置实验以及proteus 8的使用
在这里插入图片描述
