STM32学习笔记之——PWM篇
1.PWM是什么?
PWM——脉冲宽度调制,它是把每一脉冲宽度均相等的脉冲列作为PWM波形,通过改变脉冲列的周期可以调频,改变脉冲的宽度或占空比可以调压,采用适当控制方法即可使电压与频率协调变化。可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
占空比
占空比是一个脉冲周期内,高电平的时间与整个周期的时间的比例。
2.stm32中pwm的例程,即呼吸灯程序。
本例程基于stm32f103rct6开发,所用的是STM32CubeIDE开发环境
STM32CubeIDE配置

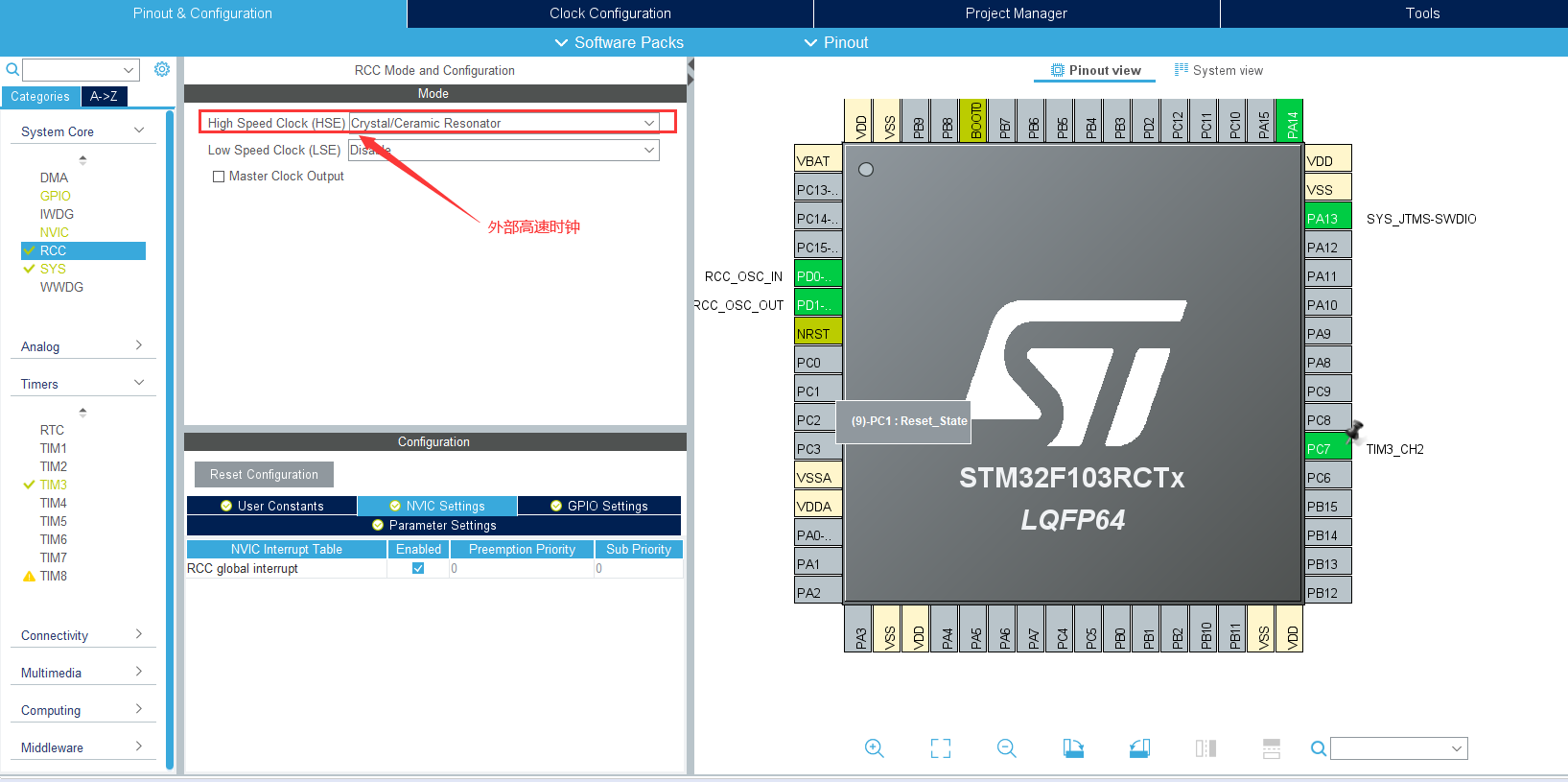

第一步,打开RCC,设置高速时钟源为外部晶振;

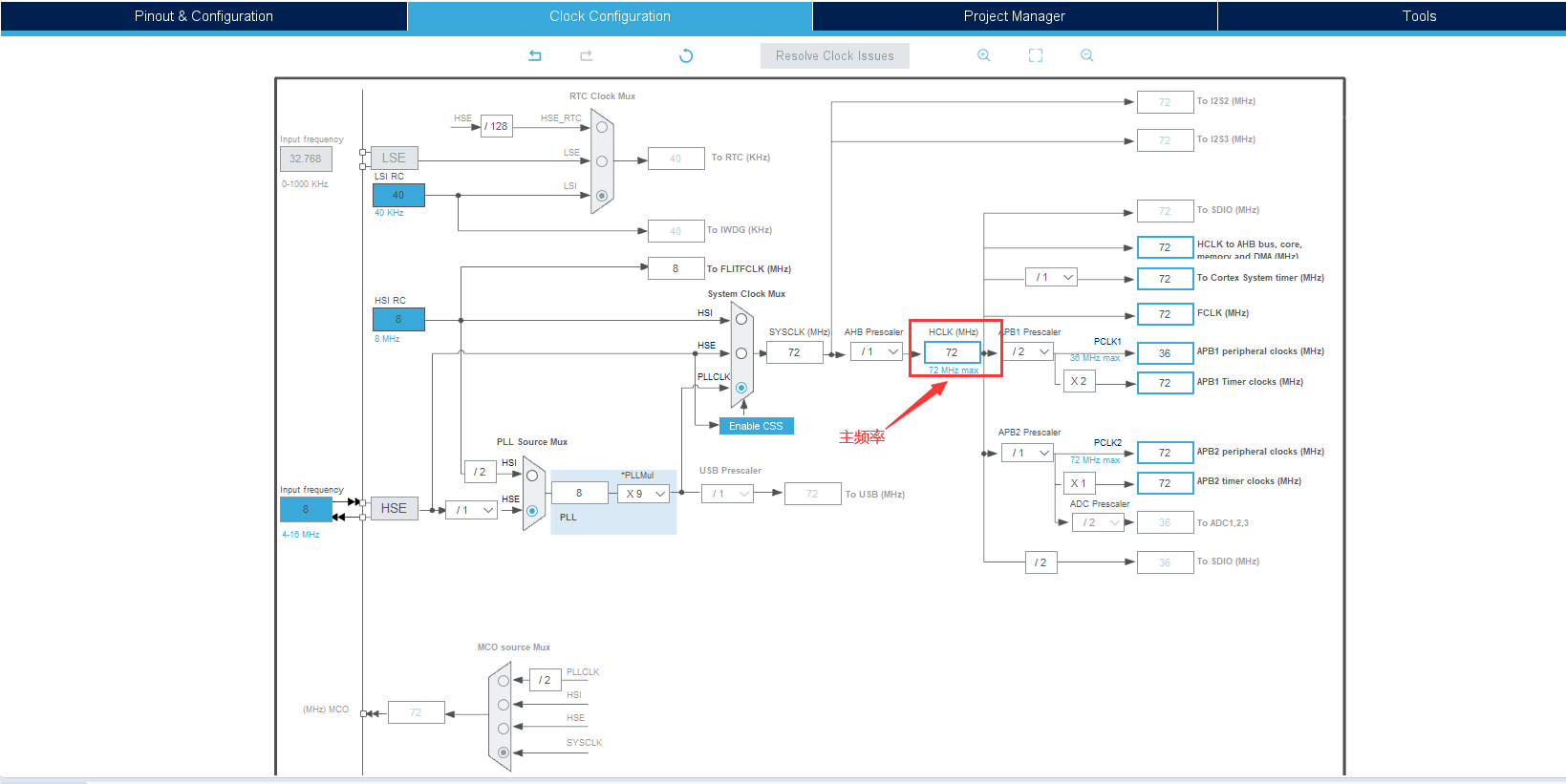

第二步,配置主频,stm32f103的最高频率为72MHZ,所以此处设成72MHZ即可;
第三步,打开TIM基本定时器,设置为内部时钟(本例程所对应的LED灯引脚为PC7,所以我们需要将PC7设为PWM输出),其中PSC为预分频值,ARR为计数值。
此时需要通过改变PSC跟ARR的值来获得PWM的频率
就本例程而言,我们需要一个1000HZ的PWM频率,计算方法如下:
F(PWM频率) = 72MHz / ( (ARR + 1) * (PSC + 1) )
即主频为72MHz,所以72MHz / 1000Hz = 72 000 000Hz / 1000Hz,所以我们只要将(ARR+1) * (PSC+1)的值等于72 000即可;
第四步,由于LED灯低电平有效,因此我们需要在CH Polarity中设为LOW。

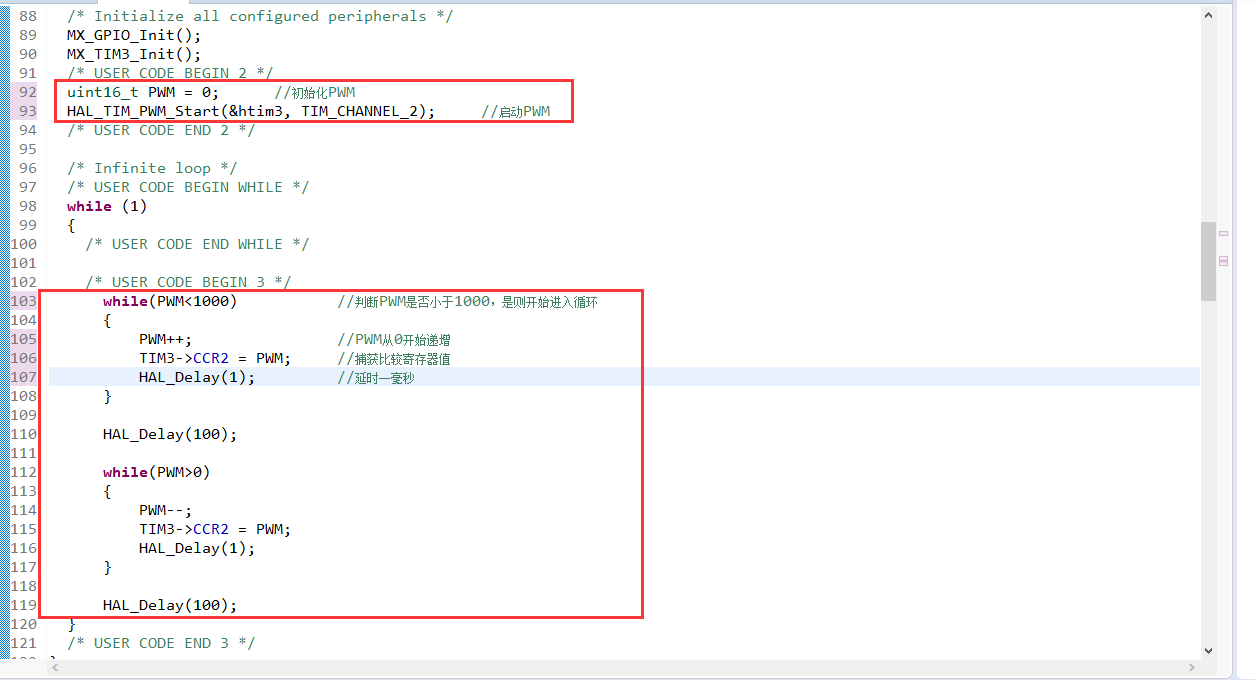

代码
此处附上可复制代码片
/* USER CODE BEGIN 2 */
uint16_t PWM = 0;
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);
/* USER CODE END 2 */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
while(PWM<1000)
{
PWM++;
TIM3->CCR2 = PWM;
HAL_Delay(1);
}
while(PWM>0)
{
PWM--;
TIM3->CCR2 = PWM;
HAL_Delay(1);
}
HAL_Delay(100);
}
/* USER CODE END 3 */
