ucosii内存管理代码的分析

纵饮孤独 提交于 2019-11-27 20:44:14

1.ucosii内存管理的简易原理

ucosii的内存管理,采用的是如下方式,先分成若干个partitions,每个partitions再分成若干个blocks,每个blocks可以划分成若干大小的blksize(ucosii中,对blocksize的缩写)。使用时,通常在task中定义一个局部二维数组作为内存管理的“载体”,这个局部二维数组就是1个partitions,数组的行数是blocks,数组的列数是blksize,局部二维数组完美契合了ucosii中内存管理的特性。



2.ucosii内存管理的代码分析

ucosii的内存管理中使用了二维指针来进行链表的构建,与“正常”的链表有点区别,本文对ucosii中的易混淆的点和重点进行分析。

(1)OSMemFreeList在内存管理的代码中用了“两次”?

在ucosii.h中,有如下定义:

OS_EXT  OS_MEM           *OSMemFreeList;            /* Pointer to free list of memory partitions       */

有如下声明

typedef struct os_mem {                   /* MEMORY CONTROL BLOCK                                      */

    void   *OSMemAddr;                    /* Pointer to beginning of memory partition                  */

    void   *OSMemFreeList;                /* Pointer to list of free memory blocks                     */

    INT32U  OSMemBlkSize;                 /* Size (in bytes) of each block of memory                   */

    INT32U  OSMemNBlks;                   /* Total number of blocks in this partition                  */

    INT32U  OSMemNFree;                   /* Number of memory blocks remaining in this partition       */

#if OS_MEM_NAME_EN > 0u

    INT8U  *OSMemName;                    /* Memory partition name                                     */

#endif

} OS_MEM;

二者的具体用法在(2)中详细分析,这里只要知道不要把它们混淆即可。

(2) partitions里,二维指针对于blocks空闲链表的构建

OS_MemInit中,

for (i = 0u; i < (OS_MAX_MEM_PART - 1u); i++) {       /* Init. list of free memory partitions      */

        pmem                = &OSMemTbl[i];               /* Point to memory control block (MCB)       */

        pmem->OSMemFreeList = (void *)&OSMemTbl[i + 1u];  /* Chain list of free partitions             */

#if OS_MEM_NAME_EN > 0u

        pmem->OSMemName  = (INT8U *)(void *)"?";

#endif

    }

    pmem                = &OSMemTbl[i];

pmem->OSMemFreeList = (void *)0;

OS_MEM中的OSMemFreeList用来链接free partitions,OSMemTbl是在ucosii中的一个数组,

OS_EXT  OS_MEM            OSMemTbl[OS_MAX_MEM_PART];/* Storage for memory partition manager            */

数组中的每一个元素对应一个partitions并对其进行管理。

OSMemFreeList   = &OSMemTbl[0];                       /* Point to beginning of free list           */

全局变量OSMemFreeList指向第一个partitions,即OSMemTbl[0]的地址。

OSMemCreate中,

plink = (void **)addr;                            /* Create linked list of free memory blocks      */

    pblk  = (INT8U *)addr;

    loops  = nblks - 1u;

    for (i = 0u; i < loops; i++) {

        pblk +=  blksize;                             /* Point to the FOLLOWING block                  */

       *plink = (void  *)pblk;                        /* Save pointer to NEXT block in CURRENT block   */

        plink = (void **)pblk;                        /* Position to  NEXT      block                  */

    }

    *plink              = (void *)0;                  /* Last memory block points to NULL

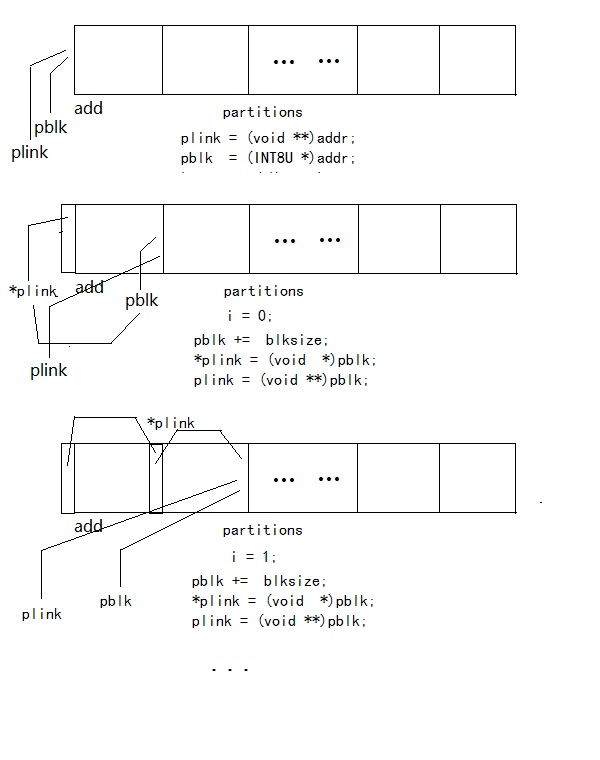

使用2级指针来构建一个单向链表,*plink保存的是下一个block的地址(注意该链表是partitions内部的,即blocks之间的空闲链表,而不是partitions与partitions之间的链表,partitions与partitions之间的空闲链表是通过OS_MEM中的OSMemFreeList进行链接的,OSMemTbl中的某个OS_MEM被使用后,该OS_MEM的OSMemFreeList就指向申请的内存,即在任务中定义的二维数组),见图示:
