二十三、Linux性能优化实战学习笔记-Linux 文件系统是怎么工作的？

由 吃可爱长大的小学妹 提交于 2020-08-20 08:43:21

目录

一、文件系统-索引节点和目录项

1、索引节点

2、目录项

二、文件系统-虚拟文件系统

1、系统调用、VFS、缓存、文件系统以及块存储之间的关系

三、文件系统 I/O

1、系统调用

2、I/O 分类

四、实战

1、查看inode占用情况

2、缓存

3、导致缓存陡增的操作

一、文件系统-索引节点和目录项

Linux 文件系统为每个文件 都 分配两个数据结构，索引节点（indexnode）和目录项（directory entry）。它们主要用来记录文件的元信息和目录结构。



1、索引节点

简称为 inode，用来记录文件的元数据，比如 inode 编号、文件大小、访问权限、修改日期、数据的位置等。索引节点和文件一 一对应，它跟文件内容一样，都会被持久化存储到磁盘中。所以记住，索引节点同样占用磁盘空间。

2、目录项

简称为 dentry，用来记录文件的名字、索引节点指针以及与其他目录项的关联关系。多个关联的目录项，就构成了文件系统的目录结构。不过，不同于索引节点，目录项是由内核维护的一个内存数据结构，所以通常也被叫做目录项缓存

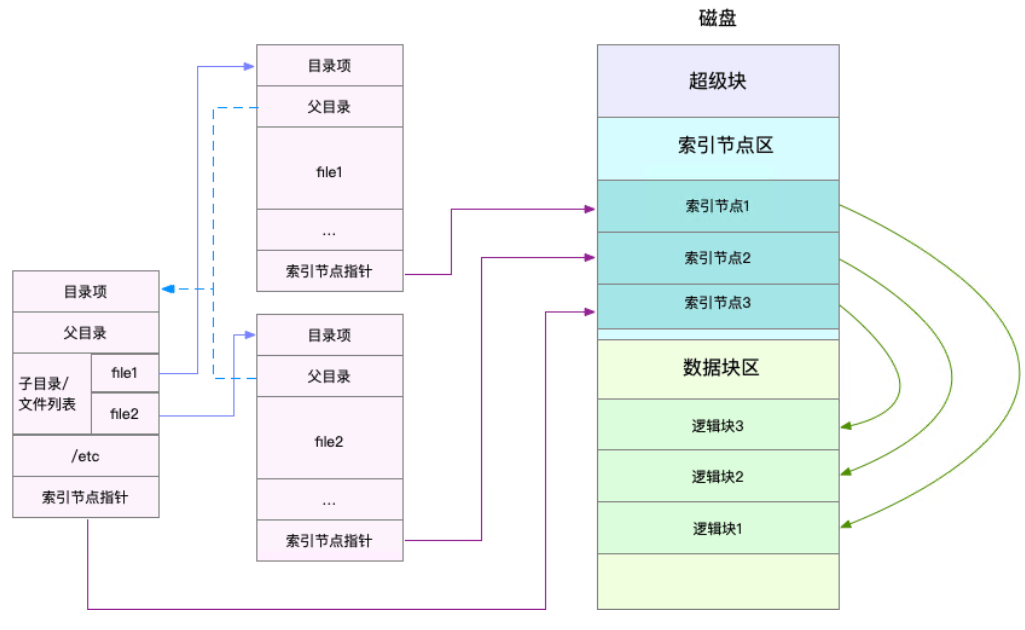

阅读上图需要注意的几点：

1、目录项本身就是一个内存缓存，而索引节点则是存储在磁盘中的数据，为了协调慢速磁盘与快速 CPU 的性能差异，文
件内容会缓存到页缓存 Cache 中
2、索引节点也会缓存到内存，加速文件的访问
3、磁盘在执行文件系统格式化时，会被分成三个存储区域，超级块、索引节点区和数据块区。其中


  • 超级块，存储整个文件系统的状态。
  • 索引节点区，用来存储索引节点。
  • 数据块区，则用来存储文件数据。

二、文件系统-虚拟文件系统

Linux 文件系统的四大基本要素

  • 目录项
  • 索引节点
  • 逻辑块
  • 超级块

为了支持各种不同的文件系统，Linux 内核在用户进程和文件系统的中间，又引入了一个抽象层，也就是虚拟文件系统 VFS（Virtual File System）

VFS 定义了一组所有文件系统都支持的数据结构和标准接口，用户进程和内核中的其他子系统，只需要跟 VFS 提供的统一接口进行交互就可以了，而不需要再关心底层各种文件系统的实现细节。

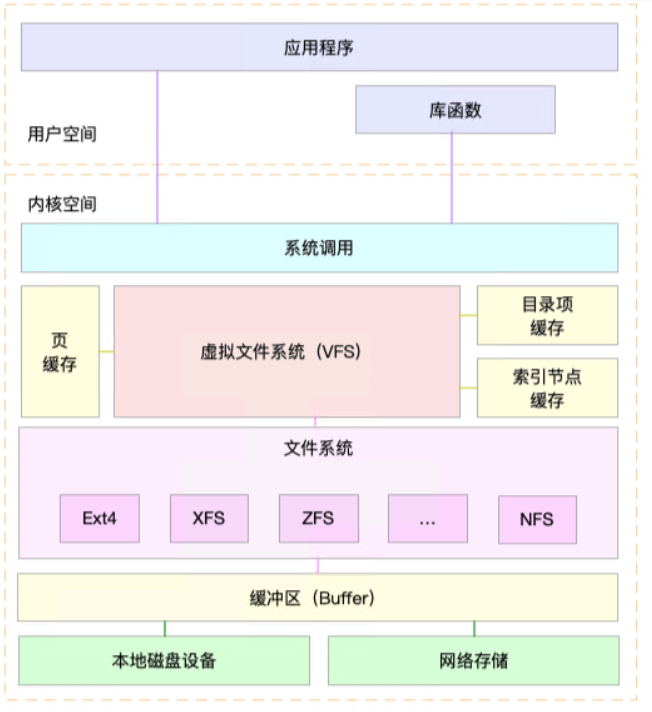

1、系统调用、VFS、缓存、文件系统以及块存储之间的关系

Linux 支持各种各样的文件系统，如 Ext4、XFS、NFS 等等。按照存储位置的不同，这些文件系统可以分为三类。

  1. 第一类是基于磁盘的文件系统，也就是把数据直接存储在计算机本地挂载的磁盘中。常见的 Ext4、XFS、OverlayFS 等，都是这类文件系统。
  2. 第二类是基于内存的文件系统，也就是我们常说的虚拟文件系统。这类文件系统，不需要任何磁盘分配存储空间，但会占用内存。我们经常用到的 /proc 文件系统，其实就是一种最常见的虚拟文件系统。此外，/sys 文件系统也属于这一类，主要向用户空间导出层次化的内核对象。
  3. 第三类是网络文件系统，也就是用来访问其他计算机数据的文件系统，比如 NFS、SMB、cifs等
servers]# df -TH
Filesystem           Type   Size  Used Avail Use% Mounted on
/dev/mapper/rootvg-rootlv
                     ext4   5.2G  4.2G  747M  85% /
tmpfs                tmpfs   68G     0   68G   0% /dev/shm
/dev/sda2            ext4   500M   35M  440M   8% /boot
/dev/sda1            vfat   525M  279k  524M   1% /boot/efi
/dev/mapper/rootvg-varlv
                     ext4    85G   13G   68G  16% /var
/dev/mapper/rootvg-gpmasterlv
                     xfs    430G   79G  352G  19% /gpmaster
//192.168.10.144/nas_ocxp
                     cifs   4.2T  3.2T  1.1T  76% /dfs/A
192.168..10.147:/NAS_ACF
                     nfs    805T  591T  215T  74% /dfs/B
192.168..10.148:/NAS_OC nfs    794T  588T  206T  75% /dfs/C

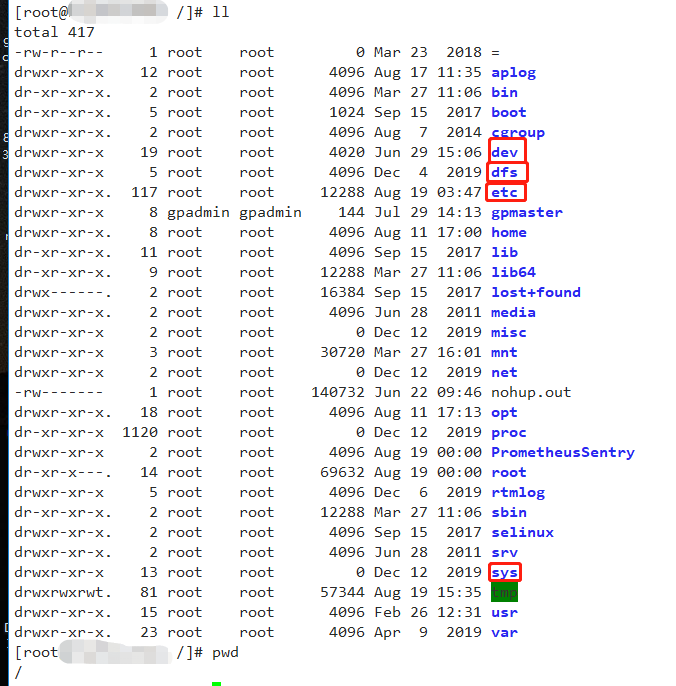

这些文件系统，要先挂载到 VFS 目录树中的某个子目录（称为挂载点），然后才能访问其中的文件
拿第一类，也就是基于磁盘的文件系统为例，在安装系统时，要先挂载一个根目录（/），在根目录下再把其他文件系统（比如其他的磁盘分区、/proc 文件系统、/sys文件系统、NFS 等）挂载进来。

三、文件系统 I/O

1、系统调用

把文件系统挂载到挂载点后，你就能通过挂载点，再去访问它管理的文件了。VFS 提供了一组标准的文件访问接口。这些接口以系统调用的方式，提供给应用程序使用。

cat 命令的系统调用

strace cat /dev/null

scripts]# strace cat /dev/null
execve("/bin/cat", ["cat", "/dev/null"], [/* 34 vars */]) = 0
brk(0)                                  = 0x1960000
mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -1, 0) = 0x7f568c57c000
access("/etc/ld.so.preload", R_OK)      = -1 ENOENT (No such file or directory)
stat("/usr/local/greenplum-cc-web/./lib", {st_mode=S_IFDIR|0775, st_size=4096, ...}) = 0
open("tls/x86_64/libc.so.6", O_RDONLY)  = -1 ENOENT (No such file or directory)
open("tls/libc.so.6", O_RDONLY)         = -1 ENOENT (No such file or directory)
open("x86_64/libc.so.6", O_RDONLY)      = -1 ENOENT (No such file or directory)
open("libc.so.6", O_RDONLY)             = -1 ENOENT (No such file or directory)
open("/etc/ld.so.cache", O_RDONLY)      = 3
fstat(3, {st_mode=S_IFREG|0644, st_size=103856, ...}) = 0
mmap(NULL, 103856, PROT_READ, MAP_PRIVATE, 3, 0) = 0x7f568c562000
close(3)                                = 0
open("/lib64/libc.so.6", O_RDONLY)      = 3
read(3, "\177ELF\2\1\1\3\0\0\0\0\0\0\0\0\3\0>\0\1\0\0\0000\356A\3777\0\0\0"..., 832) = 832
fstat(3, {st_mode=S_IFREG|0755, st_size=1930416, ...}) = 0
mmap(0x37ff400000, 3750184, PROT_READ|PROT_EXEC, MAP_PRIVATE|MAP_DENYWRITE, 3, 0) = 0x37ff400000
mprotect(0x37ff58a000, 2097152, PROT_NONE) = 0
mmap(0x37ff78a000, 24576, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_FIXED|MAP_DENYWRITE, 3, 0x18a000) = 0x37ff78a000
mmap(0x37ff790000, 14632, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_FIXED|MAP_ANONYMOUS, -1, 0) = 0x37ff790000
close(3)                                = 0
mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -1, 0) = 0x7f568c561000
mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -1, 0) = 0x7f568c560000
mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -1, 0) = 0x7f568c55f000
arch_prctl(ARCH_SET_FS, 0x7f568c560700) = 0
mprotect(0x37ff78a000, 16384, PROT_READ) = 0
mprotect(0x37ff21f000, 8192, PROT_READ) = 0
munmap(0x7f568c562000, 103856)          = 0
brk(0)                                  = 0x1960000
brk(0x1981000)                          = 0x1981000
open("/usr/lib/locale/locale-archive", O_RDONLY) = 3
fstat(3, {st_mode=S_IFREG|0644, st_size=99164480, ...}) = 0
mmap(NULL, 99164480, PROT_READ, MAP_PRIVATE, 3, 0) = 0x7f56866cc000
close(3)                                = 0
fstat(1, {st_mode=S_IFCHR|0620, st_rdev=makedev(136, 2), ...}) = 0
open("/dev/null", O_RDONLY)             = 3
fstat(3, {st_mode=S_IFCHR|0666, st_rdev=makedev(1, 3), ...}) = 0
read(3, "", 32768)                      = 0
close(3)                                = 0
close(1)                                = 0
close(2)                                = 0
exit_group(0)                           = ?

首先调用 open() ，打开一个文件；然后调用 read() ，读取文件的内容；最后再调用 write() ，把文件内容输出到控制台的标准输出中。

int open(const char *pathname, int flags, mode_t mode);
ssize_t read(int fd, void *buf, size_t count);
ssize_t write(int fd, const void *buf, size_t count);

2、I/O 分类

文件读写方式的各种差异，导致 I/O 的分类多种多样。最常见的有

  • 缓冲与非缓冲 I/O
  • 直接与非直接 I/O
  • 阻塞与非阻塞 I/O
  • 同步与异步 I/O

第一种，根据是否利用标准库缓存，可以把文件 I/O 分为缓冲 I/O 与非缓冲 I/O。

缓冲 I/O：是指利用标准库缓存来加速文件的访问，而标准库内部再通过系统调度访问文件
非缓冲 I/O：是指直接通过系统调用来访问文件，不再经过标准库缓存


这里所说的“缓冲”，是指标准库内部实现的缓存。比方说，你可能见到过，很多程序遇到换行时才真正输出，而换行前的内容，其实就是被标准库暂时缓存了起来。
无论缓冲 I/O 还是非缓冲 I/O，它们最终还是要经过系统调用来访问文件。我们知道，系统调用后，还会通过页缓存，来减少磁盘的 I/O 操作。
第二种，根据是否利用操作系统的页缓存，可以把文件 I/O 分为直接 I/O 与非直接 I/O


直接 I/O，是指跳过操作系统的页缓存，直接跟文件系统交互来访问文件。
非直接 I/O ，文件读写时，先要经过系统的页缓存，然后再由内核或额外的系统调用，真正写入磁盘。

想要实现直接 I/O，需要你在系统调用中，指定 O_DIRECT 标志。如果没有设置过，默认的是非直接 I/O。

直接I/O的应用场景 ：在数据库等场景中，你还会看到，跳过文件系统读写磁盘的情况，也就是我们通常所说的裸 I/O

第三种，根据应用程序是否阻塞自身运行，可以把文件 I/O 分为阻塞 I/O 和非阻塞 I/O：

所谓阻塞 I/O，是指应用程序执行 I/O 操作后，如果没有获得响应，就会阻塞当前线程，自然就不能执行其他任务。
所谓非阻塞 I/O，是指应用程序执行 I/O 操作后，不会阻塞当前的线程，可以继续执行其他的任务，随后再通过轮询或者事件通知的形式，获取调用的结果

例如:访问管道或者网络套接字时，设置 O_NONBLOCK 标志，就表示用非阻塞方式访问；而如果不做任何设置，默认的就是阻塞访问。

第四种，根据是否等待响应结果，可以把文件 I/O 分为同步和异步 I/O：

同步 I/O，是指应用程序执行 I/O 操作后，要一直等到整个 I/O 完成后，才能获得I/O 响应。

异步 I/O，是指应用程序执行 I/O 操作后，不用等待完成和完成后的响应，而是继续执行就可以。等到这次 I/O 完成后，响应会用事件通知的方式，告诉应用程序。

举个例子，在操作文件时，如果你设置了 O_SYNC 或者 O_DSYNC 标志，就代表同步I/O。如果设置了 O_DSYNC，就要等文件数据写入磁盘后，才能返回；而 O_SYNC，则是在 O_DSYNC 基础上，要求文件元数据也要写入磁盘后，才能返回

这类似于文件系统的日志设计

另外一个例子 ：在访问管道或者网络套接字时，设置了 O_ASYNC 选项后，相应的 I/O 就是异步I/O。这样，内核会再通过 SIGIO 或者 SIGPOLL，来通知进程文件是否可读写。

四、实战

1、查看inode占用情况

df -i /dev/sda3
scripts]# lsblk
NAME                                  MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda                                     8:0    0  5.5T  0 disk
├─sda1                                  8:1    0  500M  0 part /boot/efi
├─sda2                                  8:2    0  500M  0 part /boot
└─sda3                                  8:3    0  5.5T  0 part
  ├─root_vg-swaplv (dm-0)             253:0    0   10G  0 lvm  [SWAP]
  ├─root_vg-rootlv (dm-1)             253:1    0   10G  0 lvm  /
  ├─root_vg-homelv (dm-2)             253:2    0   20G  0 lvm  /home
  ├─root_vg-varlv (dm-3)              253:3    0   30G  0 lvm  /var
  ├─root_vg-locallv (dm-4)            253:4    0   20G  0 lvm  /usr/local
  ├─root_vg-tmplv (dm-5)              253:5    0   20G  0 lvm  /tmp
  ├─root_vg-optlv (dm-6)              253:6    0  100G  0 lvm  /opt
  ├─root_vg-usrlv (dm-7)              253:7    0   80G  0 lvm  /usr
  ├─root_vg-oralv (dm-8)              253:8    0  100G  0 lvm  /oracle
  ├─root_vg-pptinst (dm-9)            253:9    0   20G  0 lvm  /ktappt1
  ├─root_vg-hisinst (dm-10)           253:10   0   20G  0 lvm  /ktahis1
  ├─root_vg-uasinst (dm-11)           253:11   0   20G  0 lvm  /ktauas1
  ├─root_vg-brminst (dm-12)           253:12   0   20G  0 lvm  /ktabrm1
  ├─root_vg-redislv (dm-13)           253:13   0  350G  0 lvm  /redis
  ├─root_vg-data1 (dm-14)             253:14   0   40G  0 lvm
  ├─root_vg-root_vg--gp6lv (dm-15)    253:15   0  100G  0 lvm  /gpmaster
  └─root_vg-root_vg--gpdatalv (dm-16) 253:16   0  100G  0 lvm  /data

 scripts]# df -i /dev/sda3
Filesystem       Inodes IUsed    IFree IUse% Mounted on
-              33065188  1365 33063823    1% /dev

索引节点的容量，（也就是 Inode 个数）是在格式化磁盘时设定好的，一般由格式化工具自动生成。当你发现索引节点空间不足，但磁盘空间充足时，很可能就是过多小文件导致的。

所以，一般来说，删除这些小文件，或者把它们移动到索引节点充足的其他磁盘中，就可以解决这个问题

查看inode的大小

~]# cat /etc/mke2fs.conf
[defaults]
        base_features = sparse_super,filetype,resize_inode,dir_index,ext_attr
        enable_periodic_fsck = 1
        blocksize = 4096
        inode_size = 256
        inode_ratio = 16384

参考:  https://blog.csdn.net/MyySophia/article/details/107946092 4.5.1

2、缓存

free 输出的 Cache，是页缓存和可回收 Slab 缓存的和，你可以从/proc/meminfo ，直接得到它们的大小，这是宏观上的缓存情况

scripts]# cat /proc/meminfo | grep -E "SReclaimable|Cached"
Cached:         47490632 kB
SwapCached:        32628 kB
SReclaimable:   11174060 kB

从微观上来看 文件系统中的目录项和索引节点的缓存

 scripts]# cat /proc/slabinfo | grep -E '^#|dentry|inode'
# name            <active_objs> <num_objs> <objsize> <objperslab> <pagesperslab> : tunables <limit> <batchcount> <sharedfactor> : slabdata <active_slabs> <num_slabs> <sharedavail>
xfs_inode         167327 167560   1024    4    1 : tunables   54   27    8 : slabdata  41890  41890      0
fuse_inode             0      0    768    5    1 : tunables   54   27    8 : slabdata      0      0      0
nfs_inode_cache        5     12   1048    3    1 : tunables   24   12    8 : slabdata      4      4      0
rpc_inode_cache       20     28    832    4    1 : tunables   54   27    8 : slabdata      7      7      0
fat_inode_cache        4      6    672    6    1 : tunables   54   27    8 : slabdata      1      1      0
ext4_inode_cache  235633 235720   1000    4    1 : tunables   54   27    8 : slabdata  58930  58930      0
mqueue_inode_cache      1      4    896    4    1 : tunables   54   27    8 : slabdata      1      1      0
isofs_inode_cache      0      0    640    6    1 : tunables   54   27    8 : slabdata      0      0      0
hugetlbfs_inode_cache      1      6    608    6    1 : tunables   54   27    8 : slabdata      1      1      0
inotify_inode_mark_entry    196    416    120   32    1 : tunables  120   60    8 : slabdata     13     13      0
sock_inode_cache    1306   1765    704    5    1 : tunables   54   27    8 : slabdata    353    353      4
shmem_inode_cache   1408   1510    784    5    1 : tunables   54   27    8 : slabdata    302    302      0
proc_inode_cache    7713   8046    656    6    1 : tunables   54   27    8 : slabdata   1341   1341      3
inode_cache        11097  11250    592    6    1 : tunables   54   27    8 : slabdata   1873   1875      0
dentry            46186194 46186560    192   20    1 : tunables  120   60    8 : slabdata 2309325 2309328    146
selinux_inode_security  10513  11236     72   53    1 : tunables  120   60    8 : slabdata    212    212      0

dentry 行表示目录项缓存，inode_cache 行，表示 VFS 索引节点缓存，其余的则是各种文件系统的索引节点缓存

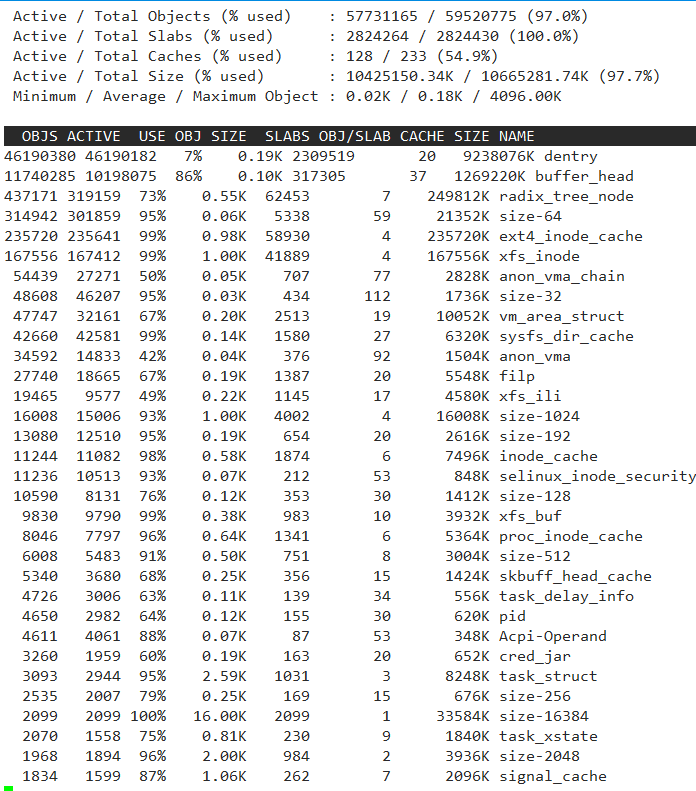

slabtop 查看缓存








3、导致缓存陡增的操作

在根目录查找文件操作

cripts]# find / -name bigKey.sh

进行之前将缓存清空

scripts]# echo 3 > /proc/sys/vm/drop_caches

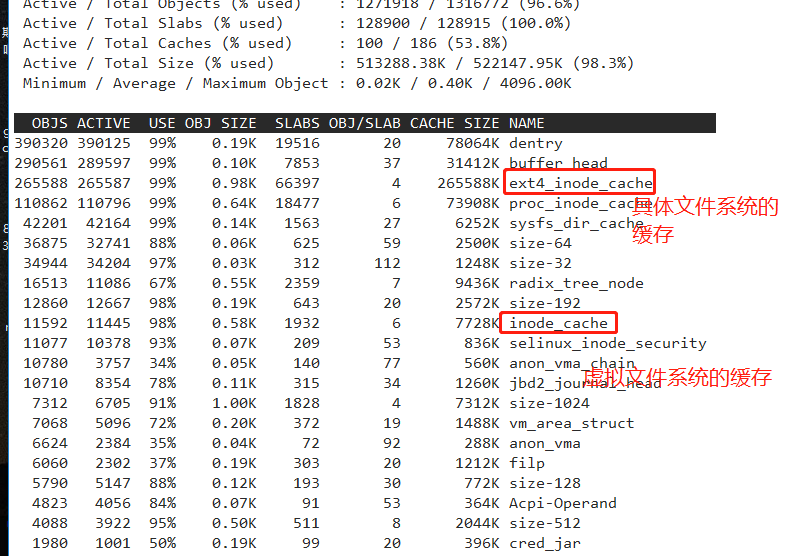

观察slabtop dentry 增加很快。
