驰骋BPM,工作流引擎前台开发菜单列表  - 与页面组件对应关系

关键字

流程引擎,表单引擎,菜单列表,对应关系. 工作功能组件

名词解释

工作流前台应用菜单:就是前台应用的菜单列表,比如:发起列表、待办列表、在途列表、已办列表、抄送列表等。这些列表都有对应的API, 调用之后返回结果集,开发人员可以根据自己的需求开发符合自己风格的发起、待办、在途的菜单列表来。每个菜单列表中的每条记录都对应着一个页面组件。

工作流页面组件:我们把页面组件分为工作处理器页面组件、工作查看器页面组件、抄送查看页面组件。之所以叫页面组件,因为他们是一个个的页面独立工作的,独立完成相应的用能。

功能部件:每个页面组件上的按钮对应的功能,我们称为功能部件。 比如:工作处理器页面部件,有退回、删除、移交、加签、会签部件。功能部件依赖于页面组件而存在。



常用应用菜单

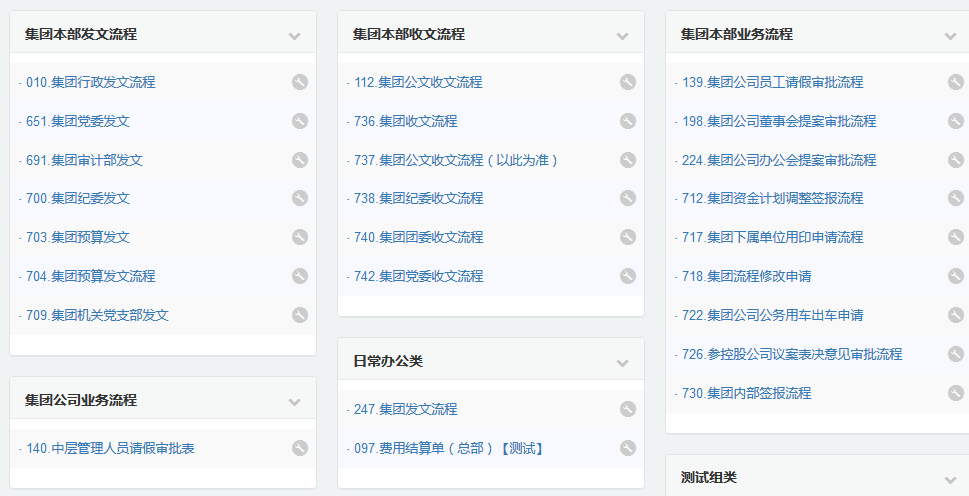

发起:事例 /WF/Start.htm

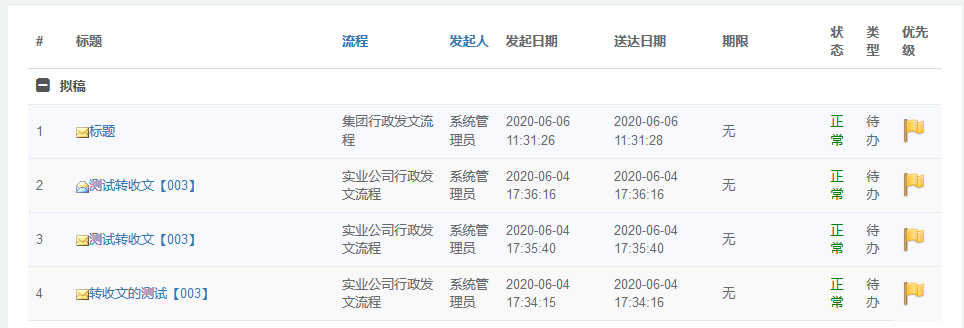

待办: /WF/Todolist.htm

在途: /WF/Runing.htm



抄送

三大页面组件

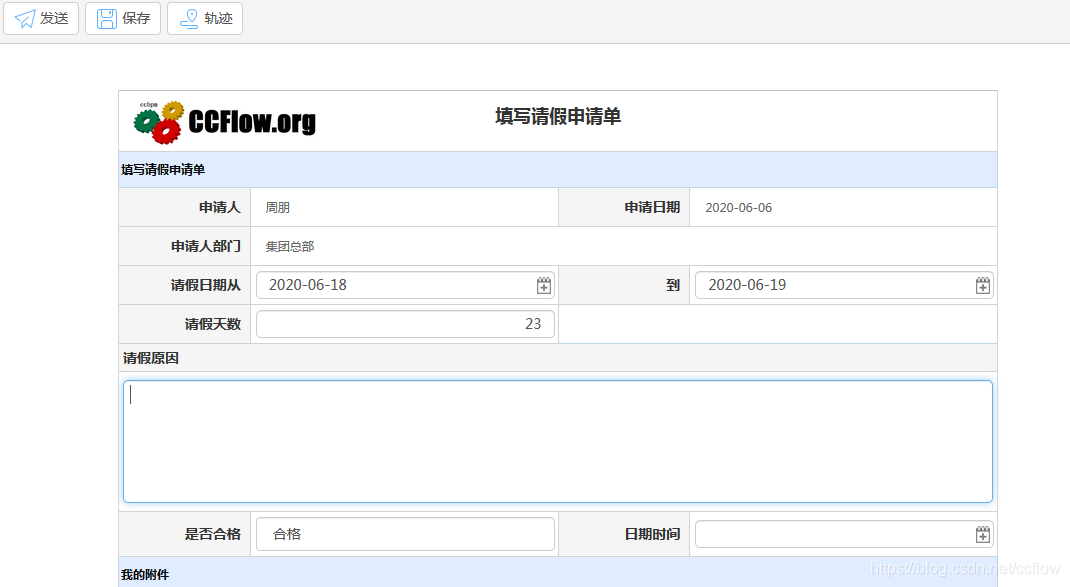

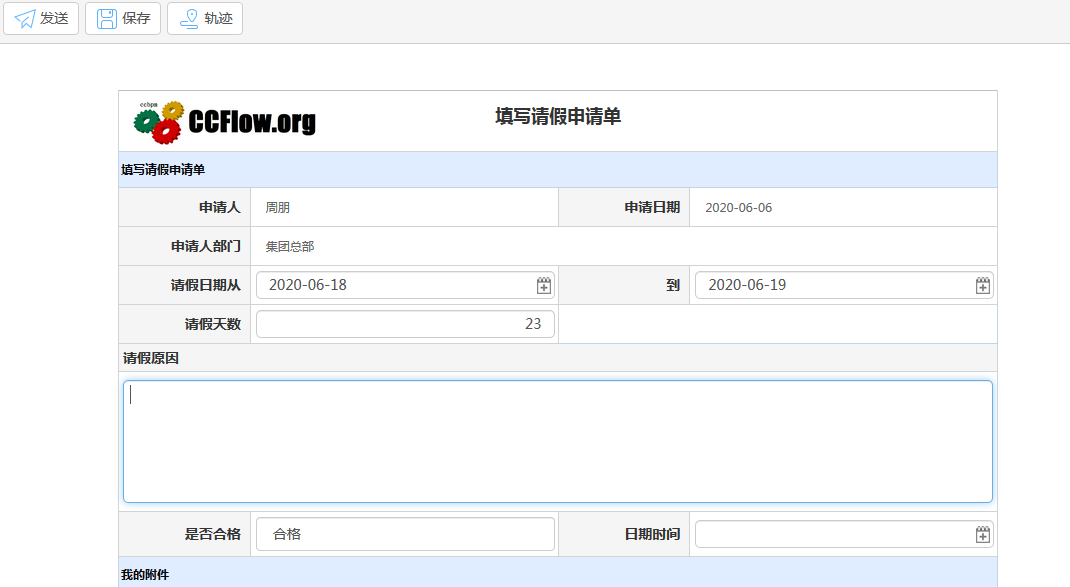

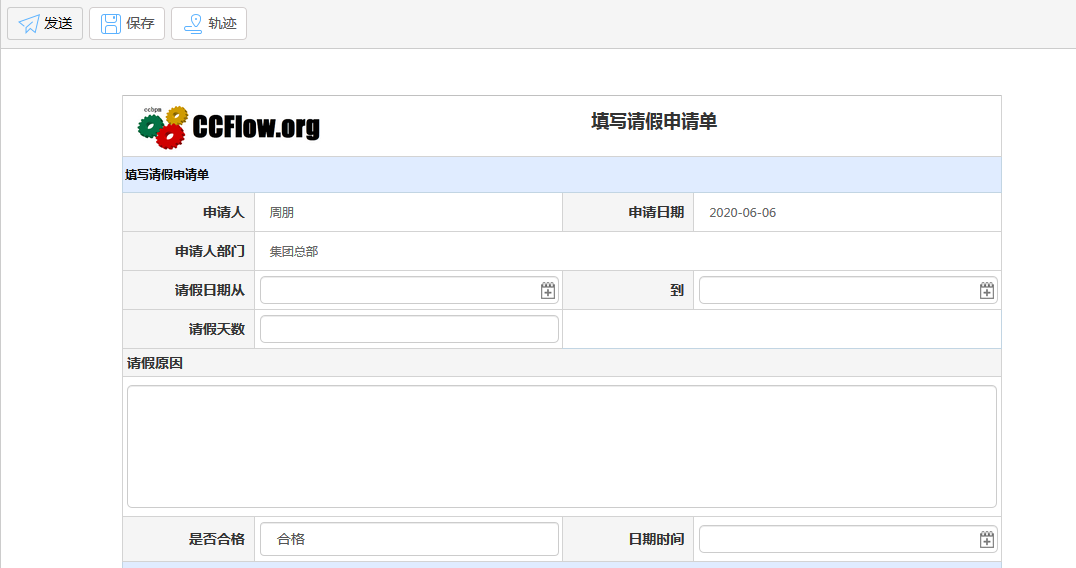

工作处理器:MyFlow.htm

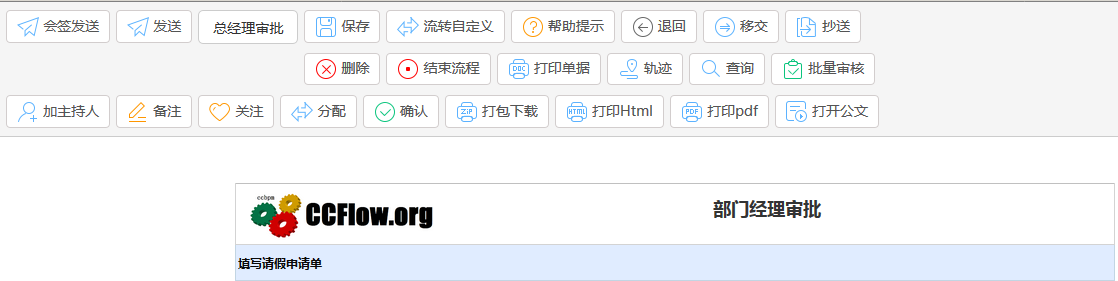

工作处理器的全部部件

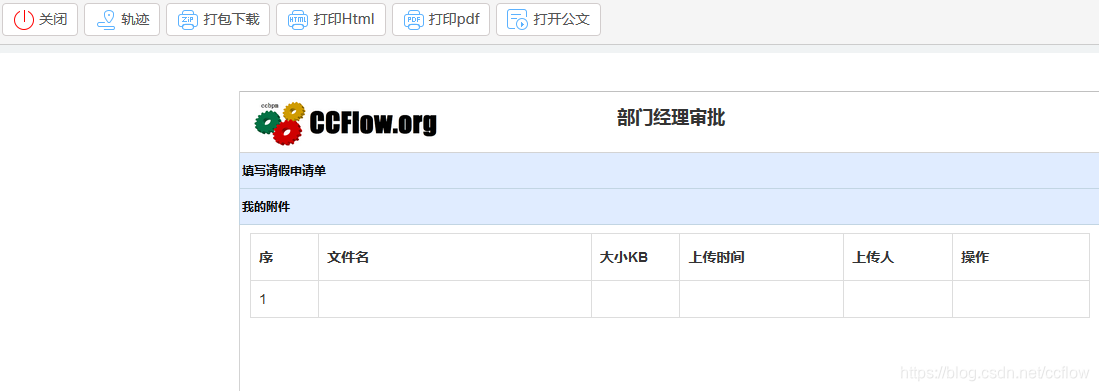

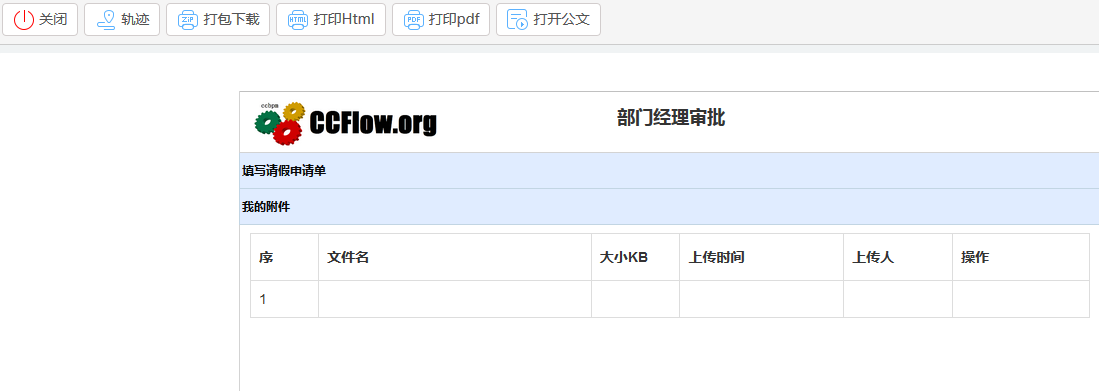

工作查看器:MyView.htm

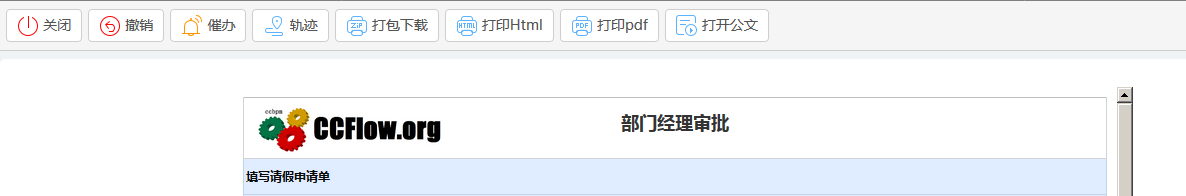

工作查看器:全部部件

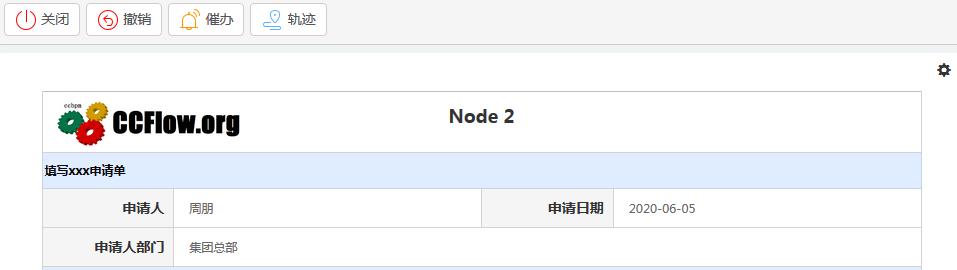

抄送处理器:MyCC.htm





对应关系图

菜单

开发接口

页面组件

页面组件参数

对应部件

发起

BP.WF.Dev2Interface.DB_StarFlows

工作处理器

MyFlow.htm

MyFlow.htm

?FK_Flow=xxx

退回、移交、加签、删除、结束、打印、下载、优先级、流转自定义、关注

待办

BP.WF.Dev2Interface.DB_Todolist

FK_Flow.htm

?WorkID=xxx

&FK_Flow=xxxx

&FK_Node=xxxx

在途

BP.WF.Dev2Interface.DB_GenerRuning

工作查看器

MyView.htm

MyVIew.htm

?WorkID=xxxx

打印、撤销、打包下载、关注、催办、轨迹

已办

根据数据表结构自己写

查询

根据数据表结构自己写

抄送

BP.WF.Dev2Interface.DB_CCList

抄送查看器

MyCC.htm

MyCC.htm

?WorkID=xxxx

已阅、关闭、关注、轨迹









===OVER===
