Unity 记录 Unity Shader 碰到的一个奇怪bug记录。

v2f vert(a2v v){

//return UnityObjectToClipPos(v);

v2f f;

f.position = UnityObjectToClipPos(v.vertex);

//return UnityObjectToClipPos(v.vertex);

//f.temp = v.normal;

fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.rgb;//UNITY_LIGHTMODEL_AMBIENT 环境光？

fixed3 normalDir = normalize( mul(v.normal,(float3x3)unity_WorldToObject));

fixed3 lightDir = normalize(_WorldSpaceLightPos0.xyz);//对于每一个顶点来说，光的位置就是光的方向，因为光是平行光

fixed3 diffuse = _LightColor0.rgb * max(dot(normalDir,lightDir),0)*_Diffuse.rgb;//取得漫反射的颜色

//高光

fixed3 reflectDir = normalize(reflect(-lightDir,normalDir));

fixed3 viewDir = normalize(_WorldSpaceCameraPos.xyz - mul(v.vertex, unity_WorldToObject).xyz);//相机单位化的向量

fixed3 specular = _LightColor0.rgb * pow( max( 0 , dot(reflectDir,viewDir) ),10);

//fixed3 specular = _LightColor0.rgb * pow( max( 0 , 1),10);

f.color = diffuse + ambient + specular;

//f.color = diffuse + ambient;

return f;

}

fixed4 frag(v2f f) : SV_Target {

//return fixed4(0.5,0.9,1,1);

//return fixed4(f.temp,1);

return fixed4(f.color,1);

}

这是高光反射的入门代码

fixed3 specular = _LightColor0.rgb * pow( max( 0 , dot(reflectDir,viewDir) ),10);

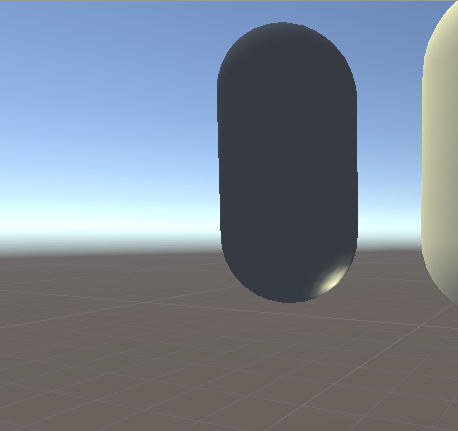

这段代码按道理有max ，视角与反射光夹角为钝角的时候，值取0，那背面就不应该存在高光，但是这事情还是发生了

用的Unity版本

那就可能是反射光发生了问题

fixed3 reflectDir = normalize(reflect(-lightDir,normalDir));

光线入射方向取反然后计算reflect 在背光面（不知道示例为什么不会出现第二个高光）与相机的夹角是有可能成为锐角的，但是示例shader却没有出现背光面高光，高光也能因视角的移动而变化。

猜测：

1.可能是获取相机的视角有问题

fixed3 viewDir = normalize(_WorldSpaceCameraPos.xyz - f.worldVertex);//相机单位化的向量

2.获取的光线有问题

fixed3 reflectDir = normalize(reflect(-lightDir,normalDir));

这个问题先搁置一下，以后再探索，如果有大佬知道原因，希望不吝探讨和赐教一下。
