上篇文章我们介绍了一些常用网关和网关配置软件的安装；这文章我们介绍一下相关网关参数的设置和网关的诊断。
本文以NT100-RE-DP网关为例，实现Modbus/TCP Client与PROFIBUS DP设备间的通讯，从而将PROFIBUS DP从站集成到Modbus/TCP网络中。下面将逐步演示该网关的配置步骤，其余同系列型号网关的配置步骤与此类似
网关参数设置
（1）当网关USB设备驱动和配置工具SYCON.net 都安装成功后，使用USB线缆连接NT 100与计算机，并打开SYCON.net，选择“File”“New”新建配置工程，出现如图所示界面：

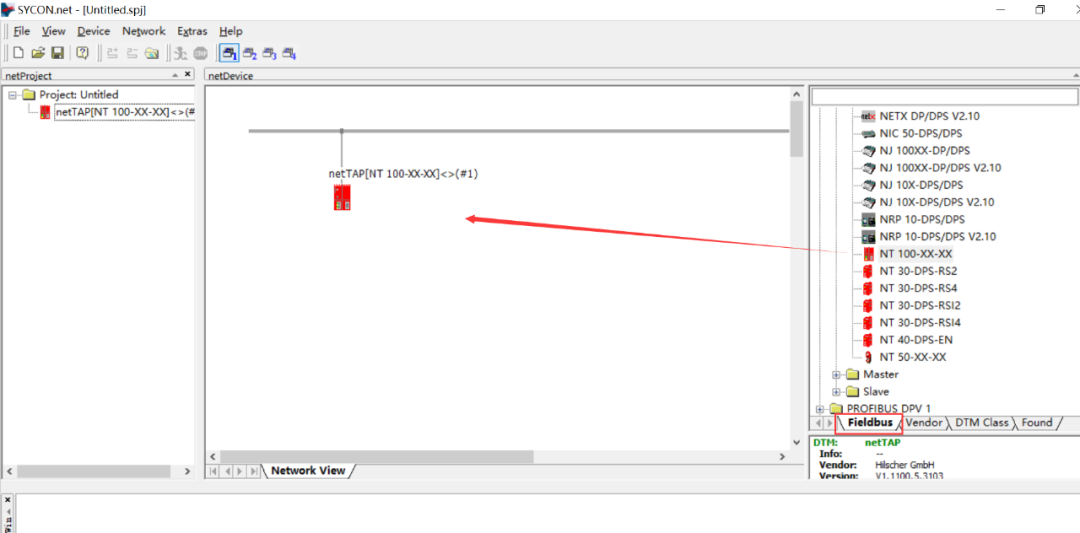

（2）在软件界面右侧选择“Fieldbus”栏，将PROFIBUS DPV 0，Gateway / Stand-Alone Slave 文件夹中的NT 100-XX-XX 图标（代表网关）拖放至中间区域的灰线下方，如图所示：

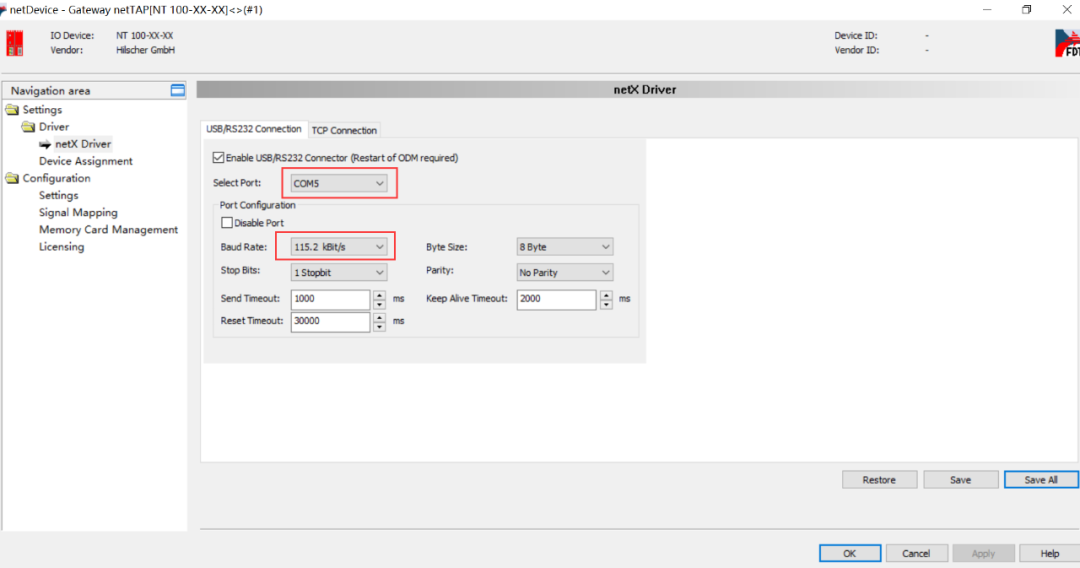

（3）双击该图标，弹出配置对话框，选择“netX Driver”栏中“USB/RS232Connection”页，确保“Enable
USB/RS232 Conector”前已经打勾。在电脑设备管理器中确认USB所对应的COM端口，然后在此页面设置COM端口号，波特率等，完成后单击“Save”保存。如图所示：
（4）选择“Device Assignment”栏，单击 Scan 按钮，扫描到网关硬件,勾选该网关并单击 Apply 按钮，保存。只有这样Apply后，才能进行接下来对网关的进一步操作，否则可以报错显示无法找到设备。

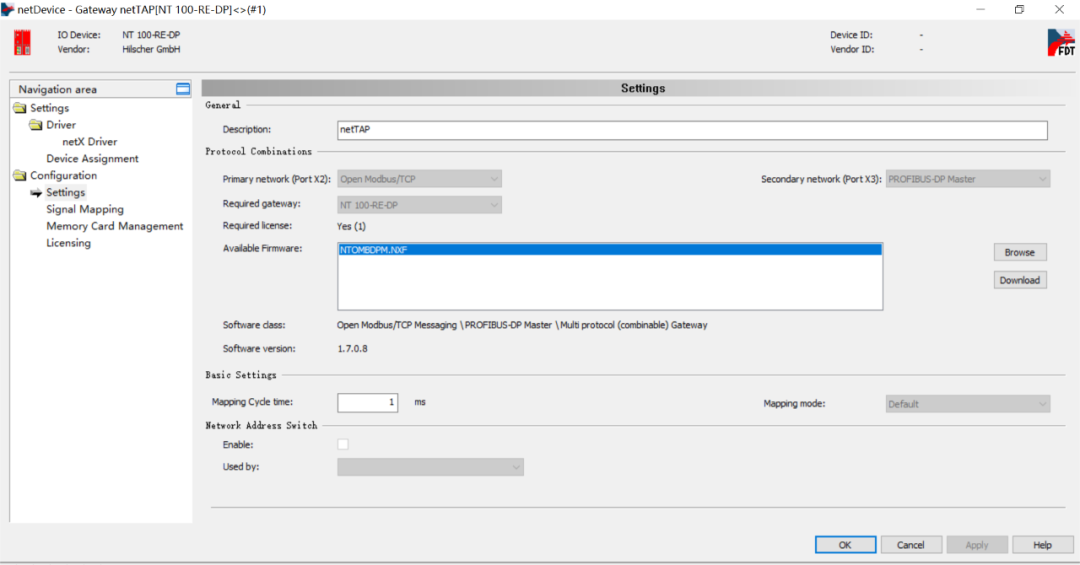

（5）选择“Settings”栏，Port X2 选择 OpenModbus/TCP协议，Port X3 选择PROFIBUS DPMaster协议，如图所示。选中对应的 Available Firmware，单击右侧的 Download 按钮，下载对应的固件。固件下载完成后，单击 OK 按钮退出该对话框。

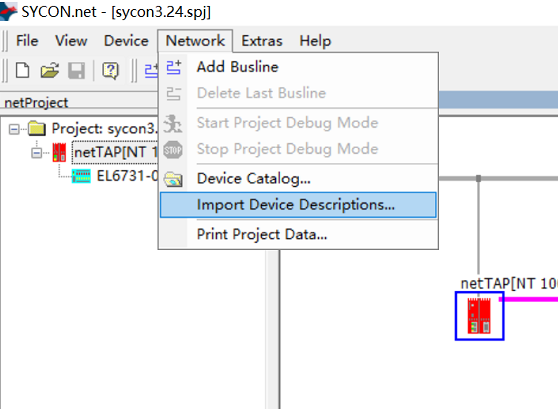

（6）选择菜单栏“Network”下“Import Device Descriptions”选择第三方PROFIBUS DP设备的从站eds文件导入SYCON配置软件中，以便进行PROFIBUS DP网络组态与配置。如图：

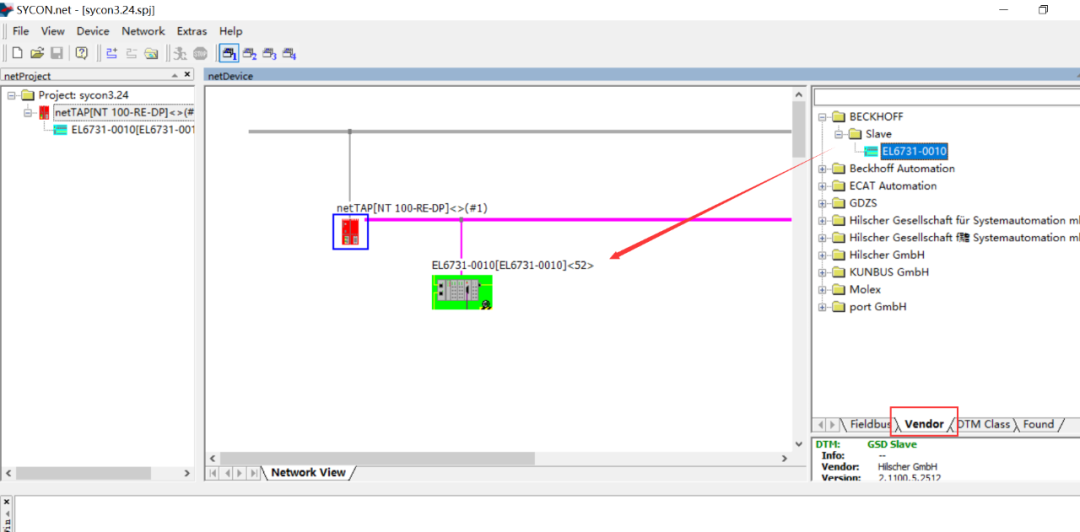

（7）从右侧Fieldbus选项中“Vendor”对应厂商下找到导入的eds文件，拖到中间窗口与网关相连的紫色线下，如图：

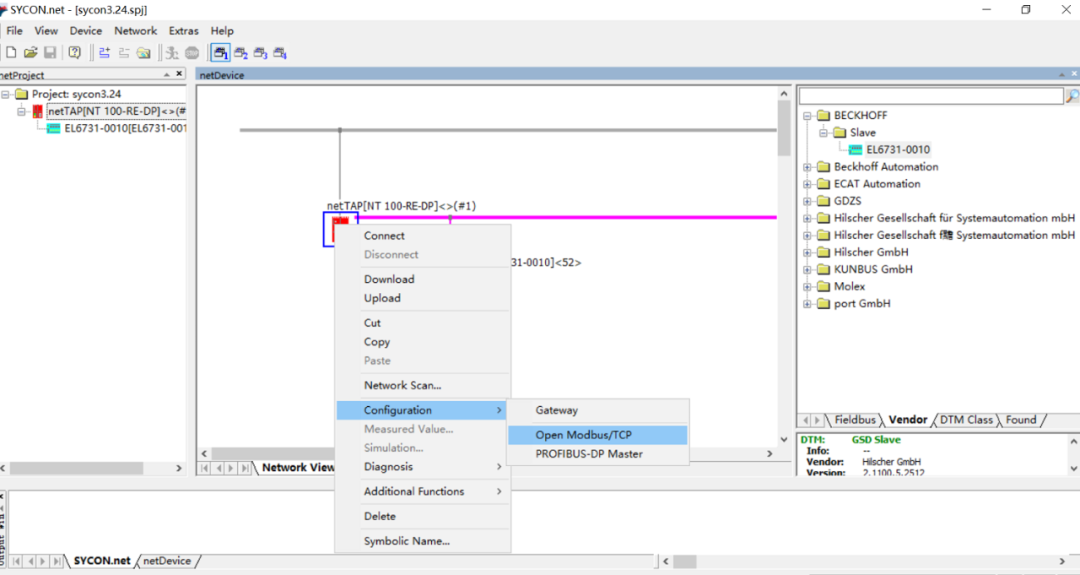

（8）右击网关图标，选择“Configuration”可分别对网关、PROFIBUSDP端与Open Modbus/TCP端进行配置。
（9）先设置PROFIBUS DP端，分为两步：
a.选择“Configuration”“PROFIBUSDP Master“，弹出对话框，设置PROFIBUS DP Master参数以及PROFIBUS DP网络中对应的从站设备参数，如：波特率、站点号等参数，设置后注意保存，如图：

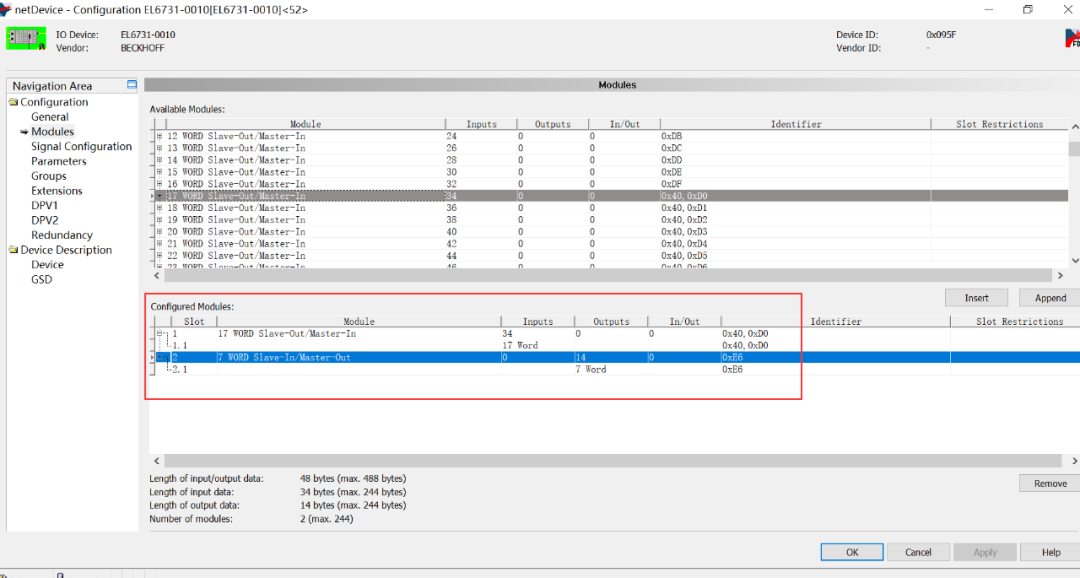

b.双击紫色线下连接的PROFIBUS DP从站，在弹出的对话框中设置从站的输入输出数据量。从“Avalible Modbules”选择需要的数据模块，点击“Insert”后可在“Configured Modules”中看到配置参数，这里以一个17 WORD个输入，7 WORD个输出，如图：
可以在“Configuration”“PROFIBUSDP Master”“Process Data”下确认。
另外由于网关功能不支持DPV1和DP V2服务，因此需要注意将两者的Enable前的勾去掉：
（10）设置Open Modbus/TCP端：

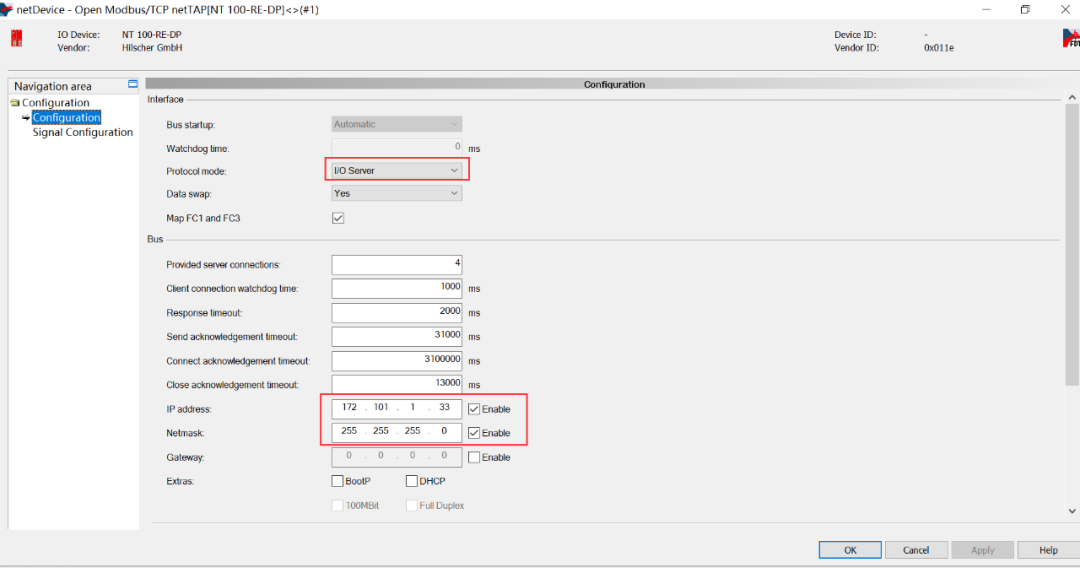

a.在SYCON软件中，选择“Configuration”“Open Modbus/TCP”，弹出对话框，设置Open Modbus/TCP的Protocol mode及IP地址等参数，这里设置为IOServer，如图：

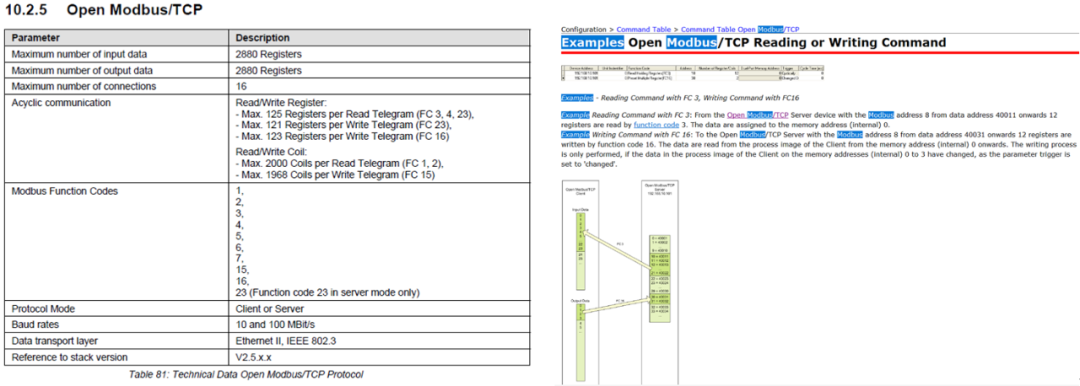

b.在Modbus/TCP的上位机软件或程序中使用对应的功能码读写数据，这里以功能码FC 3 “Read Holding Registers”为例，其读写起始地址为40001。

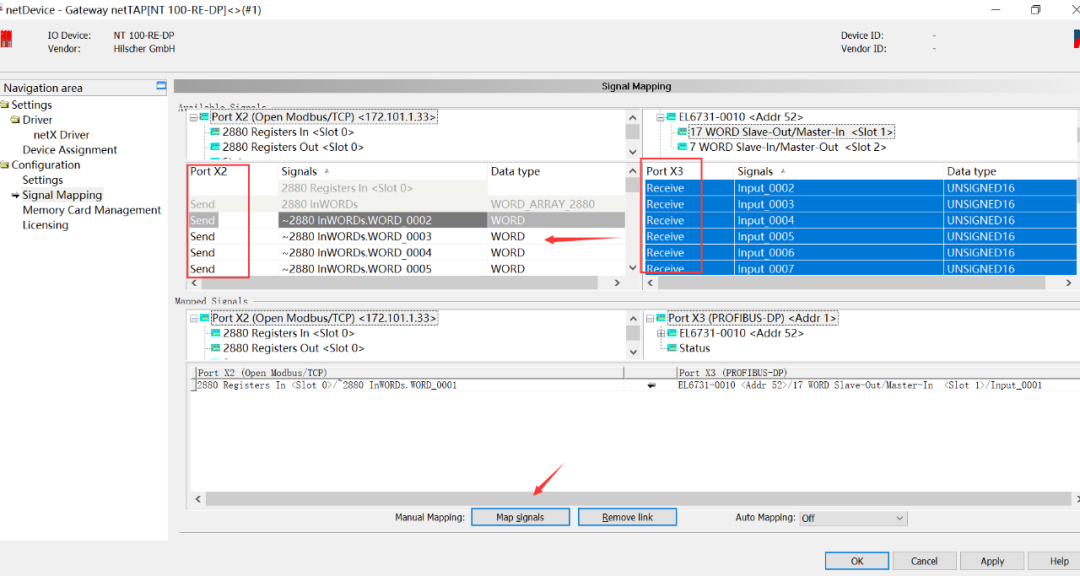

（11）再次双击网关（或右击网关，选择“Configuration”“Gateway”），弹出对话框，选择“SignalMapping”项，进行数据映射，点击下方“Map Signal”，完成所有数据映射后点击Apply按钮，如图。
数据映射的一般规则是总是把 Receive 的数据映射至 Send 的数据，Receive 的方向是网关上某一个接口接收数据，Send 的方向是网关上另一个接口发送数据。
可以通过 Ctrl 键或 Shift 键选中多个 Receive 数据。还可以在 AutoMapping 中，通过选择“From Port3 to Port2”，并单击 Apply 按钮，来进行数据自动映射。

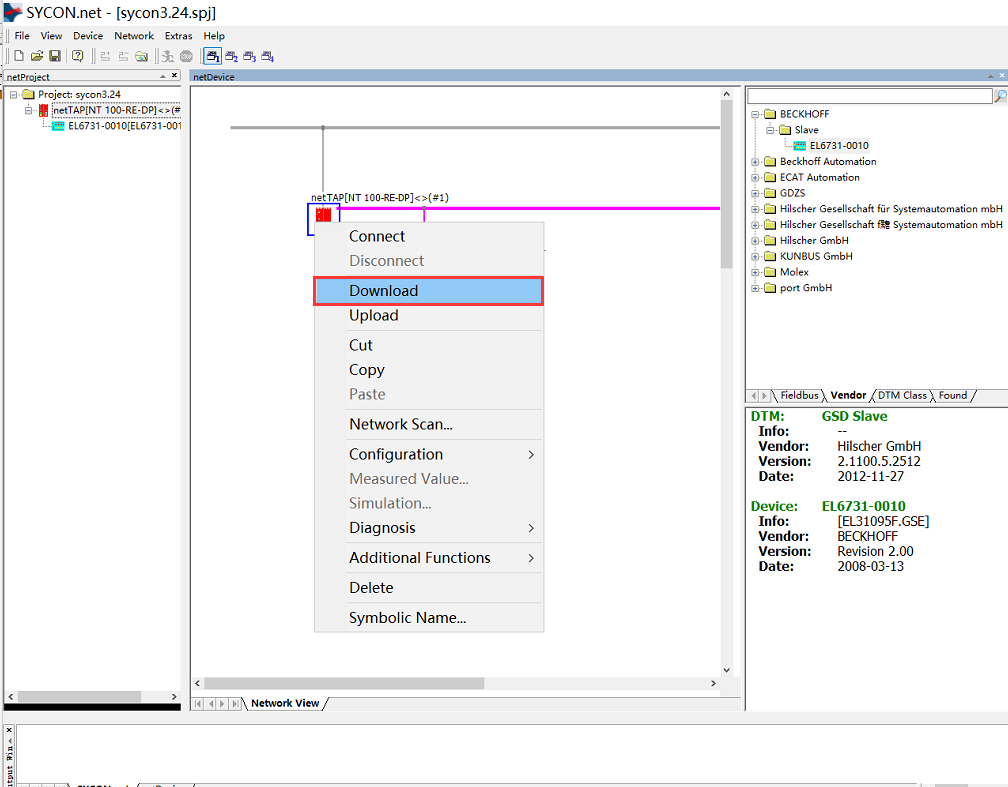

（12）至此，完成了网关的所有配置。右击网关，选择 Download 将配置文件下载到网关中。根据所下载的固件和配置文件，网关就可以根据这些参数开始工作。
（13）注意保存配置工程，以便在之后的应用中直接在此基础之上稍作改动，便可快速应用。
网关诊断

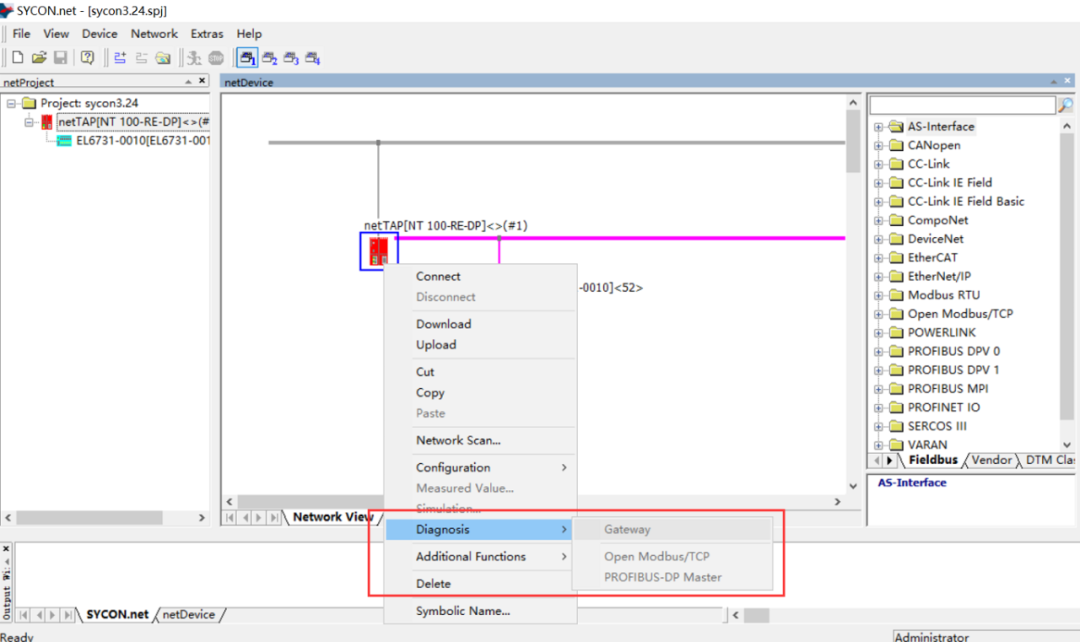

（1）网关支持在线诊断，选择网关，保持USB线缆与计算机相连，右键先“Connect”，后选择“Diagnosis”可分别查看网关、PROFIBUS DP端与Open Modbus/TCP端通讯状态。如图：
（2）通过网关上的Led指示灯快速判断通讯状态，如图：
